简单使用变频器的三个基本要素：
要怎样使变频器启动？
启动后多少速度运行？
运行中出现故障后怎样处理？
变频器启动
启动变频器的三种基本方式：通讯、端子、面板，这里讲的是如何用变频器的输入端子启动变频器。
端子启动变频器分两种方式：说文雅点分高电平启动和低电平启动，也有说PNP和NPN，也有说漏型和源型，提醒大家注意的是这是两种技术路线产生的结果，德系品牌的基本是高电平启动，日系品牌德基本是低电平启动。其目的就是给变频器输入隔离光电管供电使其导通。维修更换变频器时要注意是那种启动方式（看图纸启动端子接的是+24V还是0V），特别是有些变频器是通过跳线或拨码开关来设置启动方式。
拿市场有代表性的变频器品牌做例子说下：
汇川MD310端子排列：
很明显不管是PNP、NPN还是漏型源型其目的就是OP和DI间构成24V电压就好。
使用内部电源：
高电平启动（PNP、源型）
DI 输入接入+24V
OP 接0V（COM）（“J7”跳线）
低电平启动（NPN、漏型）
DI 0V（COM）
OP输入接入+24V
使用外部电源：
高电平启动（PNP、源型）
DI 输入接入外部+24V
OP 接外部0V（COM）
低电平启动（NPN、漏型）
DI 外部0V（COM）
OP输入接入外部+24V
特别注意的是：汇川MD310在使用外部电源时必须将“J7”跳线悬空，其他品牌也有类似要求。

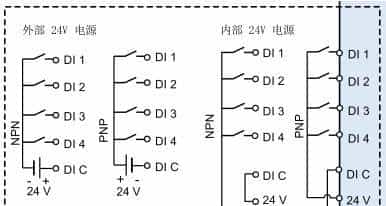

西门子V20：
很明显和汇川一样不管是PNP、NPN还是漏型源型其目的就是DIC和DI间构成24V电压就好。
使用内部电源：
高电平启动（PNP、源型）
DI 输入接入+24V
DIC 接0V
低电平启动（NPN、漏型）
DI 0V（COM）
DIC输入接入+24V
使用外部电源：
高电平启动（PNP、源型）
DI 输入接入外部+24V
DIC 接外部0V
低电平启动（NPN、漏型）
DI 外部0V
DIC输入接入外部+24V
特别注意的是：西门子V20在使用外部电源时必须将DIC上短接线拆掉，其他品牌也有类似要求。
（待续，有问题可以探讨）
