陈工每天出摊：Console 线连接步骤（附工具清单）・第 8天

来自 “陈工每天出摊” 系列，每天早 8 点准时更新

一、你是否在连接设备时感到迷茫？

在网络设备调试过程中，Console 线连接可是一项基础且关键的技能。我记得刚开始接触网络工程时，面对一堆设备和线缆，完全不知道从哪儿下手，尤其是 Console 线的连接，着实让我头疼了一阵。信任不少朋友也有过类似经历，今天我就把 Console 线连接步骤以及所需工具给大家讲得明清楚白，让大家轻松上手。

二、工具清单准备

在开始连接之前，咱们得先把工具备齐，就像上战场得先把武器准备好一样。

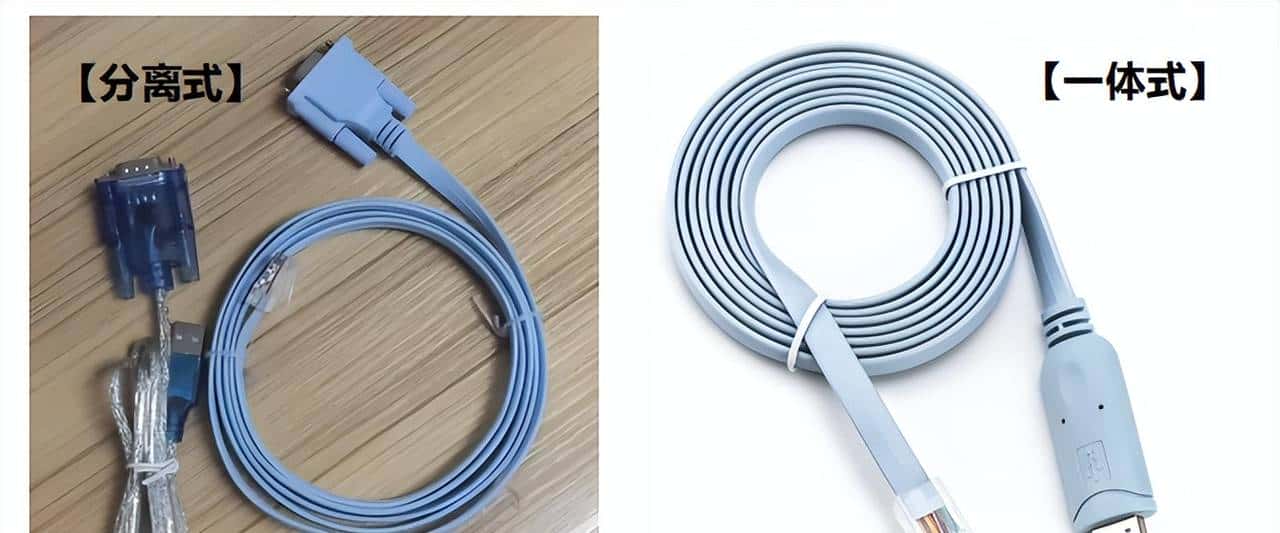

Console 线：这是连接的核心工具，一头是 RJ45 接口，用于连接交换机、路由器等网络设备的 Console 端口；另一头根据电脑接口类型有所不同，常见的有 USB 接口（适用于笔记本电脑）或 COM 接口（台式机可能配备）。如果电脑没有对应的接口，还需要准备相应的转接线，列如 USB 转 COM 线。

电脑：用于配置网络设备，确保电脑操作系统正常，具备相应的终端仿真软件，如 Windows 系统下常用的超级终端、SecureCRT，Linux 系统下的 Minicom 等。

网络设备：如交换机、路由器等，确保设备已通电并处于正常工作状态。

三、Console 线连接详细步骤

确认接口位置

第一，找到网络设备的 Console 端口，一般它在设备的背面或侧面，端口旁边会标注 “Console” 字样。同时，确定电脑上用于连接的接口，如 USB 接口或 COM 接口。

连接 Console 线

将 Console 线的 RJ45 端插入网络设备的 Console 端口，确保插紧，听到 “咔哒” 一声表明连接牢固。如果是 USB 接口的 Console 线，将另一端插入电脑的 USB 接口；若是 COM 接口的 Console 线，连接到电脑的 COM 接口。若使用转接线（如 USB 转 COM 线），先将 USB 端插入电脑，再将 COM 端与 Console 线连接。

配置电脑端软件

安装终端仿真软件：如果电脑尚未安装上述提到的终端仿真软件，需先从官方网站下载并安装。以 SecureCRT 为例，安装过程按照提示一步步进行即可。

打开软件并新建会话：安装完成后，打开终端仿真软件。在 SecureCRT 中，点击 “文件” – “快速连接”，弹出 “快速连接” 对话框。

设置连接参数【常规】：

协议：选择 “Serial”（串行）协议，由于 Console 线采用的是串行通信方式。

端口：根据电脑实际连接的端口进行选择。如果是 COM 接口，一般为 COM1、COM2 等；若是 USB 转 COM 线，在设备管理器中查看分配的 COM 端口号并选择。

波特率：常见的网络设备波特率设置为 9600，这是设备与电脑之间进行数据传输的速率，需与设备默认设置一致。

数据位：一般设置为 8 位。

停止位：设置为 1 位。

奇偶校验：选择 “无”。

设置完成后，点击 “连接” 按钮。

设备连接测试

如果连接成功，终端仿真软件会显示网络设备的启动信息或命令行界面。连接成功后，就可以通过电脑对网络设备进行配置和管理了。若未成功，检查连接是否牢固、端口选择是否正确以及参数设置是否有误。

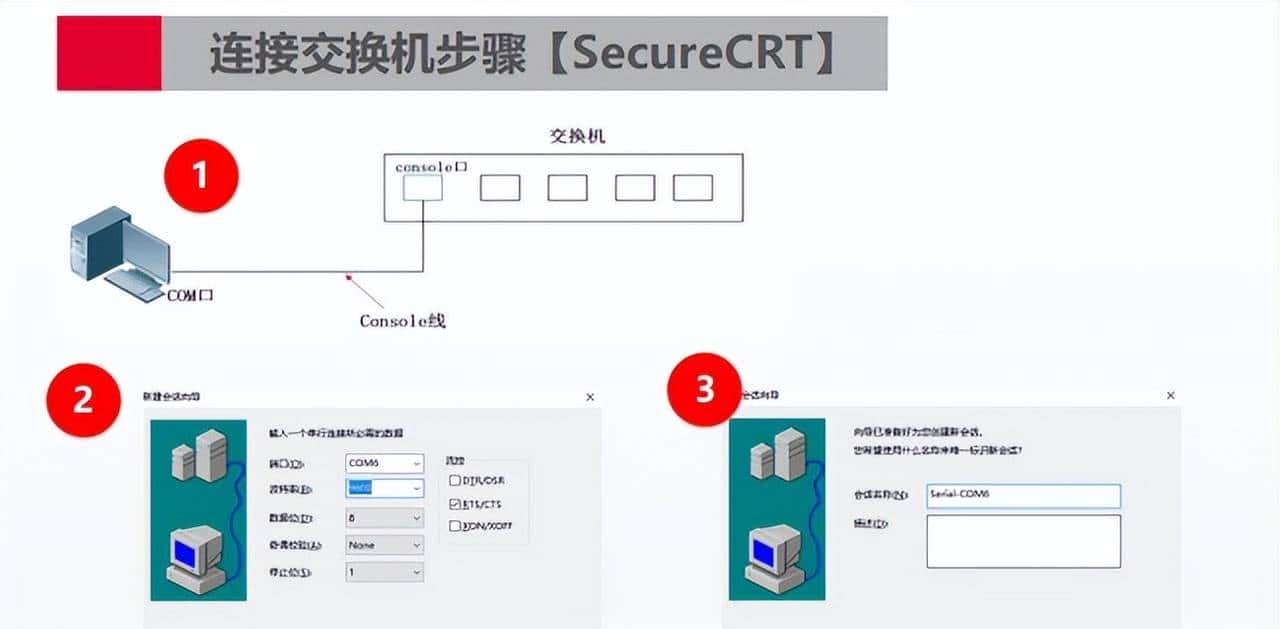

连接示意图：

四、为啥掌握 Console 线连接很重大

初始配置必经之路

对于新购买或重置后的网络设备，Console 线连接是进行初始配置的唯一途径。只有通过 Console 线连接电脑和设备，才能设置设备的基本参数，如 IP 地址、登录密码等，使其正常接入网络。

故障排查有力工具

当网络设备出现故障，无法通过网络进行远程管理时，Console 线连接就成了深入设备内部排查问题的关键手段。通过查看设备的运行日志、配置信息等，快速定位并解决故障。

我曾经在一个项目中，网络设备突然出现异常，无法通过远程登录排查问题。通过 Console 线连接后，发现是配置文件损坏，及时进行修复，才让网络恢复正常。

五、实用技巧：确保连接顺利

提前确认设备接口类型：在连接之前，仔细查看网络设备和电脑的接口类型，准备好合适的 Console 线和转接线，避免因接口不匹配而无法连接。

注意线缆质量：使用质量可靠的 Console 线，劣质线缆可能导致连接不稳定或数据传输错误。

记录配置参数：在设置终端仿真软件参数时，记录下各项设置，以便日后遇到类似设备连接时快速配置。

六、总结与互动

今天咱们详细了解了 Console 线连接的步骤以及所需工具，还清楚了它在网络设备管理中的重大性。大家在实际操作过程中有没有遇到什么问题呢？欢迎在评论区分享，咱们一起探讨解决。

明天早 8 点，陈工准时出摊，咱们聊聊“交换机的 3 种方式（Console/Telnet/SSH）”。记得准时来哦～
