变频器入门之11设定值

变频器的应用多种多样，下面我们看看都有哪些设定值，如下图一所示：设定值可以是1，与控制器通讯；2，通过端子接线电位器或模拟量0-10V和0-20ma；3，通过端子DI控制上升和下降，变频器内部类似模拟电位器的方式；4，变频器内部设置好的几组固定值，并通过端子DI进行选择；5，通过脉冲方式接收，根据脉冲的频率来计算速度值；6，可以通过PID，根据压力、流量、温度等被控对象的反馈和设定来计算出速度值。以上这些方式您用过几种呢？

图一、设定值源

对于变频器而言，不同的设定值方式关联了不同的参数来实现，下面我们把这些方式一一列举涉及那些参数。

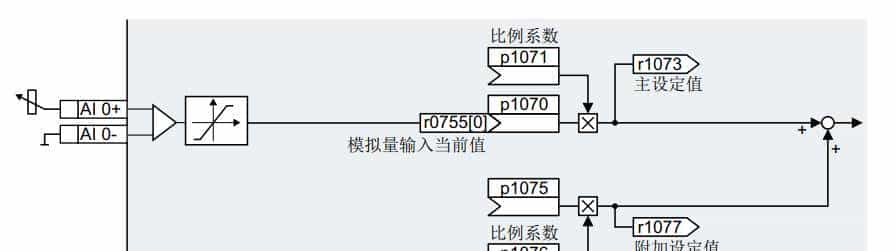

如图二：模拟量通过模数转换后换算成比例存放在r0755参数中，P1070为西门子变频器默认的主速度参数，把r0755给到P1070与P1071比例系数相乘输出一个主设定值r1073。

图二、模拟量

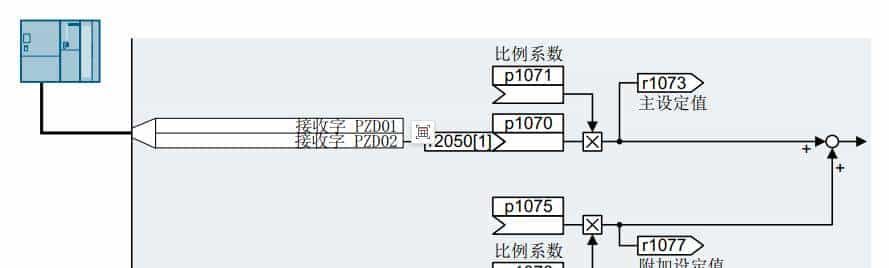

如图三：通过通讯来的设定值是存放在参数r2050中，把它对接到P1070即可，原理同上。

图三、通讯

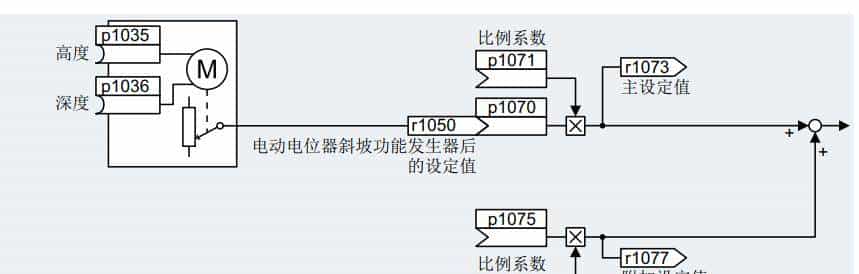

如图四：P1035连接上DI端子列如r0722.1可以实现升速，P1036同理实现降速，模拟出的电动电位器的值从r1050中读取。

图四、模拟电动电位器

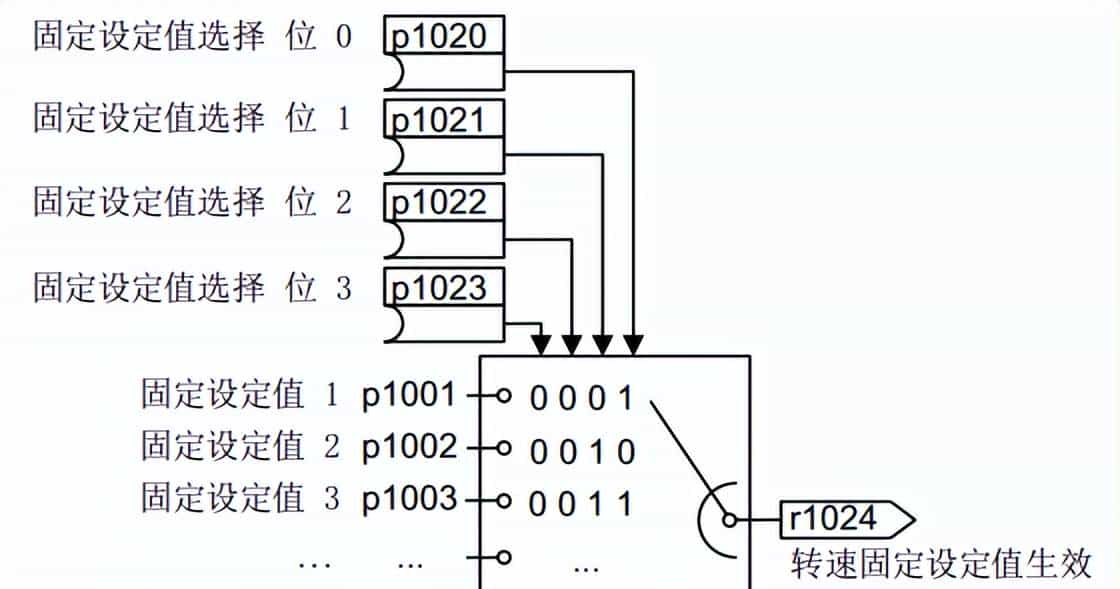

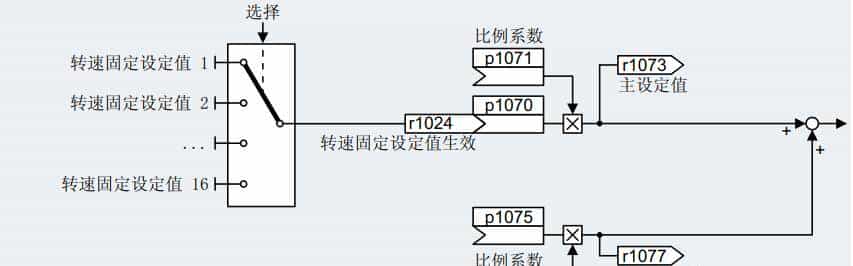

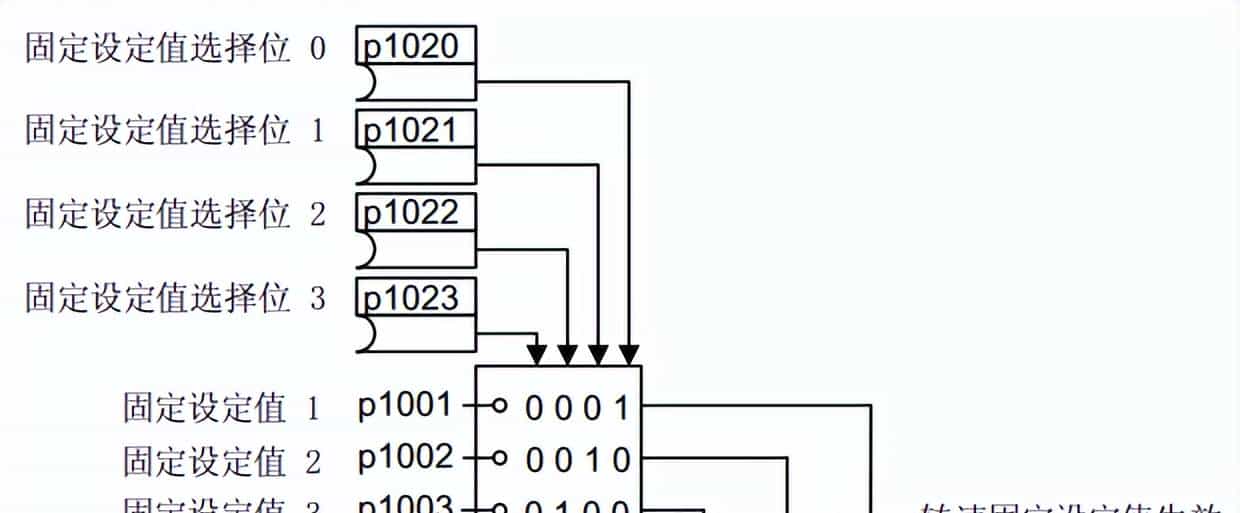

如图五：内部固定转速选择后会传入r1024中，后续同上原理，具体如何选择内部的固定转速值参考图六和七中介绍了两种方式，一种是直接选择，智能实现4个固定转速；第二种是二进制选择，可以通过8421码的方式实现对16个固定转速的选择组合。

图五、固定设定值

图六

图七

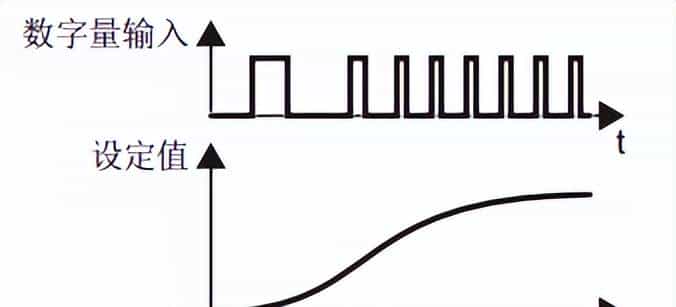

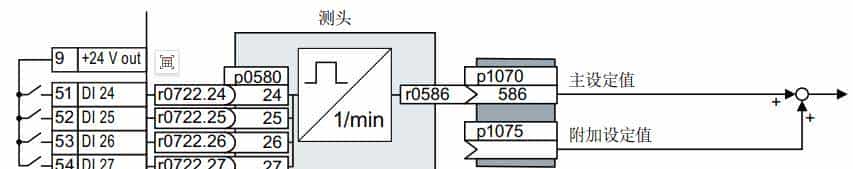

如图八：使用功能“测头”（“脉冲序列”）变频器可将数字量输入端 DI 24 … DI 27 上的脉冲信号 转换为模拟量信号。变频器可检测最高 32 kHz 的信号。看图九所示：功能“测头”（“脉冲序列”）可从变频器数字量输入端上的脉冲序列生成模拟值存在参数r0586中，把r0586对接入P1070中即可实现。

图八

图九

总结：从上面的规律中我们可以看出，使用不同的设定值方式，实则就是把相关获取数值的参数传递给主设定值P1070就可以轻松实现。
