实例：你会做西门子v20变频器恒压供水接线及参数设置吗？

西门子变频器V20 PID控制恒压供水在我们日常生活生产中常常使用，实则质就是模拟量控制变频器实行电机的启停。下面具体聊一下，喜爱的朋友请加关注，评论及转发！

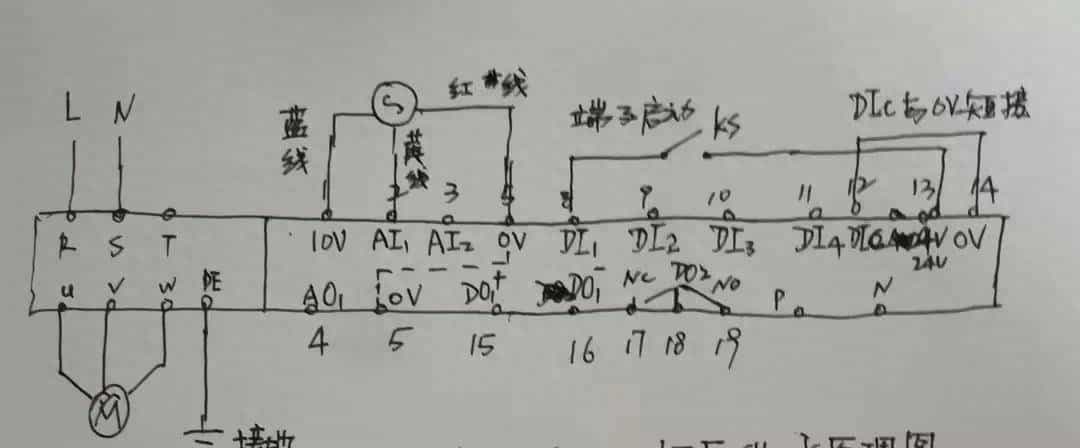

1，电器原理图见图1。

图1

DI1和24即8和24相连：端子控制

DIC和ov即12和ov相连：PNP短接

远传压力表两端一端接（蓝线）10v，一端接（红线）0V，中间接（黄线）AI1输出。

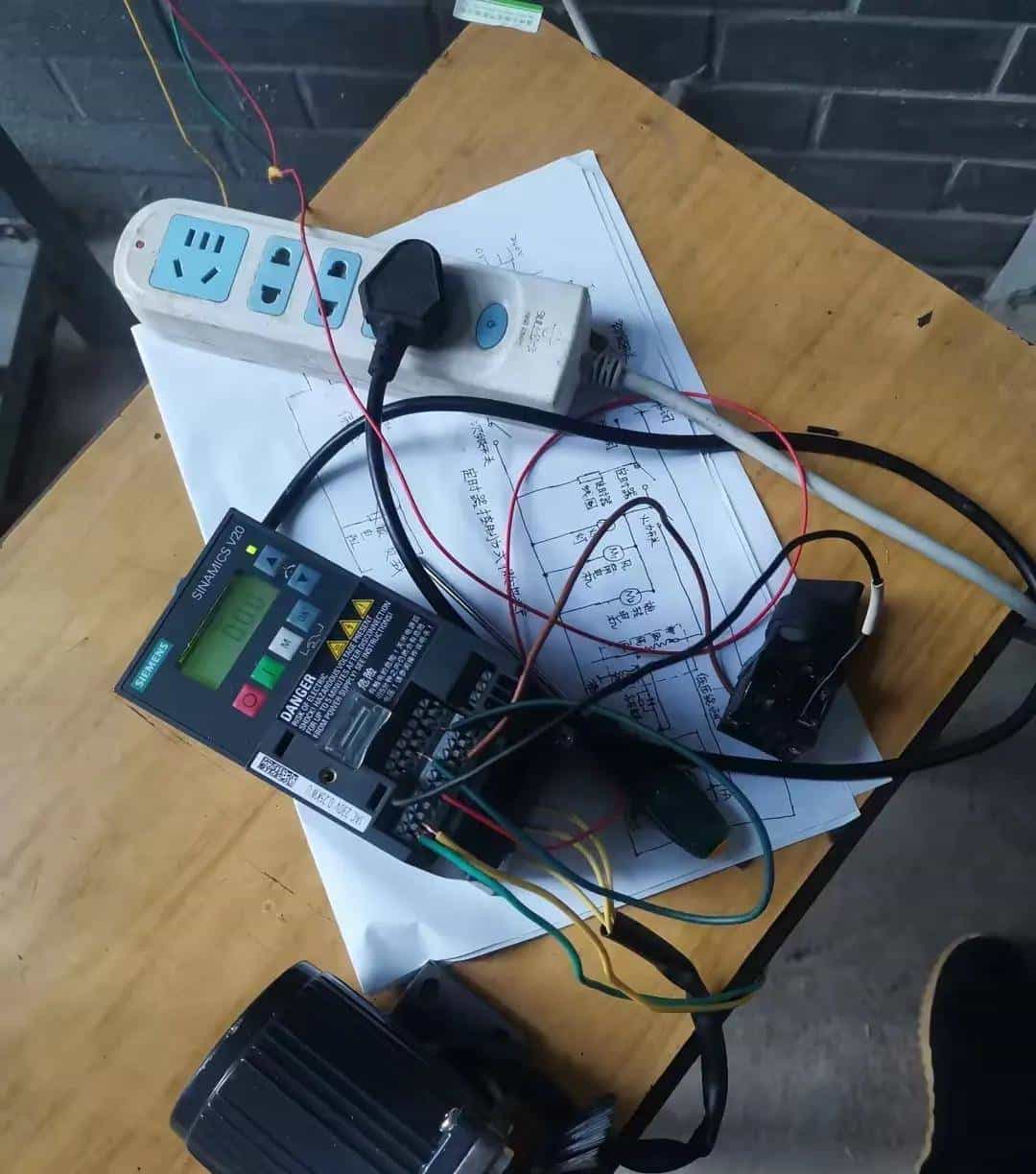

2实物图见图2。

图3

3具体参数设置及调试见下。

①、出厂设置

P0010：30；（出厂设置）

P0970 ：21（恢复出厂设置）；

P0003： 3 （专家访问级别）；

②、名牌参数设定

P0304 ： 额定电压;

P0305 ： 额定电流;

P0307 : 电机额定功率(KW);

P0308 : 额定功率因素（cos∮）；

P0310 : 电机额定频率;

P0311 : 电机额定转速

④，DI端子设置

P0700[0]＝2 端子启动

P0701[0]＝1 DI1 作为启动信号

⑤，AI端子设置

P0756[0] ＝2 模拟量输入通道1，电流信号

P0757[0] ＝4 模拟量输入通道1定标X1=4mA

P0758[0] ＝0 模拟量输入通道1定标Y1=0%

P0759[0] ＝20 模拟量输入通道1定标X2=20mA

P0760[0] ＝100 模拟量输入通道1定标Y2=**

P0761[0] ＝4 模拟量输入通道1死区宽度4mA

⑥，PID恒压控制功能调试

P2200[0]＝1 使能PID控制器

P2240[0]＝X 依用户需求设置压力设定值的百分比

P2253[0]＝2250 BOP作为PID目标给定源

P2264[0]＝755.0 PID反馈源于模拟通道1

P2265＝1 PID反馈滤波时间常数

P2274＝0 微分时间设置。一般微分需要关闭，设置为0

P2280＝P参数 比例增益设置（需要根据现场调试）

P2285＝I参数 积分时间设置（需要根据现场调试）
