案例描述

在大型园区出口，核心交换机上行通过路由器访问外网。防火墙旁挂于核心交换机，对业务流量提供安全过滤功能。核心交换机作为用户网关，为用户分配IP地址。具体组网要求如下：

为了简化网络并提高可靠性，核心层交换机一般部署集群。
在防火墙上部署双机热备（主备模式），当其中一台故障时，业务可以平滑切换到另一台。
核心交换机双归接入两台出口路由器，路由器之间部署VRRP确保可靠性。
为提高链路可靠性，核心交换机与出口路由器之间，核心交换机与防火墙之间，两台防火墙之间均通过Eth-Trunk互连。

图2-16 防火墙旁挂的园区出口组网图

园区出口案例之防火墙旁挂部署

在一般的三层转发环境下，园区内外部之间的流量将直接通过交换机转发，不会经过FWA或FWB。当流量需要从交换机转发至FW，经FW检测后再转发回交换机，就需要在交换机上配置VRF功能，将交换机隔离成两个相互独立的虚拟交换机VRF-A和根交换机Public。

如图2-17所示，Public作为连接出口路由器的交换机。对于下行流量，它将外网进来的流量转发给FW进行检测；对于上行流量，它接收经FW检测后的流量，并转发到路由器。

VRF-A作为连接内网侧的交换机。对于下行流量，它接收经FW检测后的流量，并转发到内网；对于上行流量，它将内网的流量转发到FW去检测。

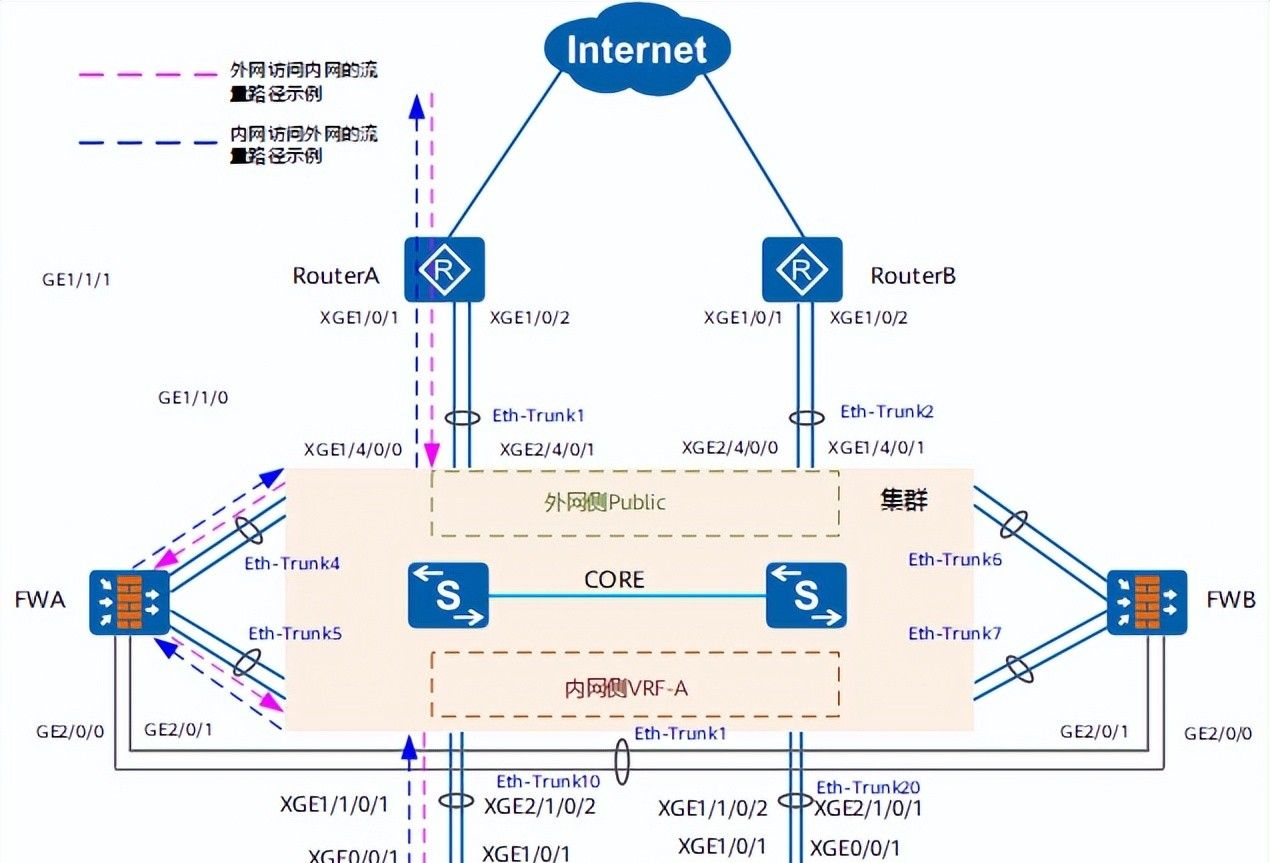

图2-17 防火墙旁挂的园区出口的物理接口连接示意图

园区出口案例之防火墙旁挂部署

部署思路

步骤	部署思路	涉及设备
1	配置集群、多主检测功能，提高设备级可靠性。	核心交换机
2	配置Eth-Trunk功能，提高链路可靠性，并配置接口IP地址。	核心交换机、汇聚交换机、出口路由器、旁挂防火墙
3	配置DHCP，为用户分配IP地址。	核心交换机
4	配置VRRP，保证核心交换机与两个出口路由器之间的可靠性。	出口路由器
5	配置路由，使得网络互通：交换机上配置VRF功能，将交换机隔离成两个相互独立的虚拟交换机VRF-A和根交换机Public，以隔离业务网段路由与公网路由。为了引导各设备的上行流量，在核心交换机上配置一条缺省路由，下一跳指向出口路由器VRRP的虚地址。为了引导园区两个出口路由器的回程流量，在两个出口路由器和核心交换机之间部署OSPF，核心交换机上将所有用户网段发布到OSPF里面，通告给两个出口路由器。为了将业务网络的上行流量引导至防火墙，在交换机上配置一条缺省路由，下一跳指向防火墙VRRP VRID2的虚拟IP。为了将到业务网络1、业务网络2的下行流量引导至防火墙，在交换机上配置一条缺省路由，下一跳指向防火墙VRRP VRID1的虚拟IP。为了将业务网络的上行流量引导至交换机，在防火墙上配置一条缺省路由，下一跳指向交换机VLANIF20的IP地址。为了将到业务网络1、业务网络2的下行流量引导至交换机，在防火墙上配置一条缺省路由，下一跳指向交换机VLANIF30的IP地址。	核心交换机、出口路由器、旁挂防火墙
6	配置双机热备，提高设备级可靠性。	旁挂防火墙
7	配置安全策略，使得业务可以通过防火墙。	旁挂防火墙

数据规划

设备	接口编号	成员接口	VLANIF	IP地址
RouterA	Eth-Trunk1.100	XGE1/0/1 XGE1/0/2	–	10.10.4.2/24
RouterB	Eth-Trunk1.100	XGE1/0/1 XGE1/0/2	–	10.10.4.3/24
RouterA和RouterB的VRRP	–	–	–	10.10.4.100/24
CORE	Eth-Trunk1	XGE1/4/0/0 XGE2/4/0/0	VLANIF10	10.10.4.1/24
	Eth-Trunk2	XGE1/4/0/1 XGE2/4/0/1	VLANIF10	10.10.4.1/24
	Eth-Trunk4	GE1/3/0/7 GE2/3/0/7	VLANIF20	10.10.2.1/24
	Eth-Trunk5	GE1/3/0/8 GE2/3/0/8	VLANIF30	10.10.3.1/24
	Eth-Trunk6	GE1/5/0/7 GE2/5/0/7	VLANIF20	10.10.2.1/24
	Eth-Trunk7	GE1/5/0/8 GE2/5/0/8	VLANIF30	10.10.3.1/24
	Eth-Trunk10	XGE1/1/0/1 XGE2/1/0/2	VLANIF50	10.10.50.1/24（AGG1下挂用户的网关）
	Eth-Trunk20	XGE1/1/0/2 XGE2/1/0/1	VLANIF60	10.10.60.1/24（AGG2下挂用户的网关）
AGG1	Eth-Trunk10	XGE0/0/1 XGE1/0/1	–	–
AGG2	Eth-Trunk20	XGE0/0/1 XGE1/0/1	–	–
FWA	Eth-Trunk1	GE2/0/0 GE2/0/1	–	10.1.1.1/24
	Eth-Trunk4	GE1/0/0 GE1/0/1	–	10.10.2.2/24
	Eth-Trunk5	GE1/1/0 GE1/1/1	–	10.10.3.2/24
FWB	Eth-Trunk1	GE2/0/0 GE2/0/1	–	10.1.1.2/24
	Eth-Trunk6	GE1/0/0 GE1/0/1	–	10.10.2.3/24
	Eth-Trunk7	GE1/1/0 GE1/1/1	–	10.10.3.3/24
FWA和FWB的VRRP1（上行）	–	–	–	10.10.2.5/24
FWA和FWB的VRRP2（下行）	–	–	–	10.10.3.5/24
