一、分析与说明

1.1、对称图形基本是先绘制出一半，另一半通过“镜像”获得。

1.2、先绘制出能够确定位置的对象，再通过“过渡对象”与“确定位置对象”之间的关系，绘制出“过渡对象”。

1.3、有时候使用“方向距离模式”、“坐标”绘制线段会很快捷。

1.4、使用“追踪”定位可以简化绘图过程，提高绘图效率。

1.5、如果已知一个圆与另外两个已经确定位置的对象相切，并且半径已经给定，那么首选“相切、相切、半径”方式绘制该圆。

20210913_01

二、详细绘制步骤

2.1、按键盘上的“F8”键，打开“正交”，命令行输入“L”后回车，启用“直线”命令。

20210913_01

2.2、在绘图区任意位置单击拾取一点作为直线的第一个点。

2.3、向右移动光标，输入“4500”后回车。

2.4、向下移动光标，输入“1200”后回车。

2.5、向左移动光标，输入“500”后回车。

2.6、输入直线下一点的相对坐标值“@-400,400”后回车。

2.7、向左移动光标，输入“2700”后回车。

2.8、再次回车，退出“直线”命令。

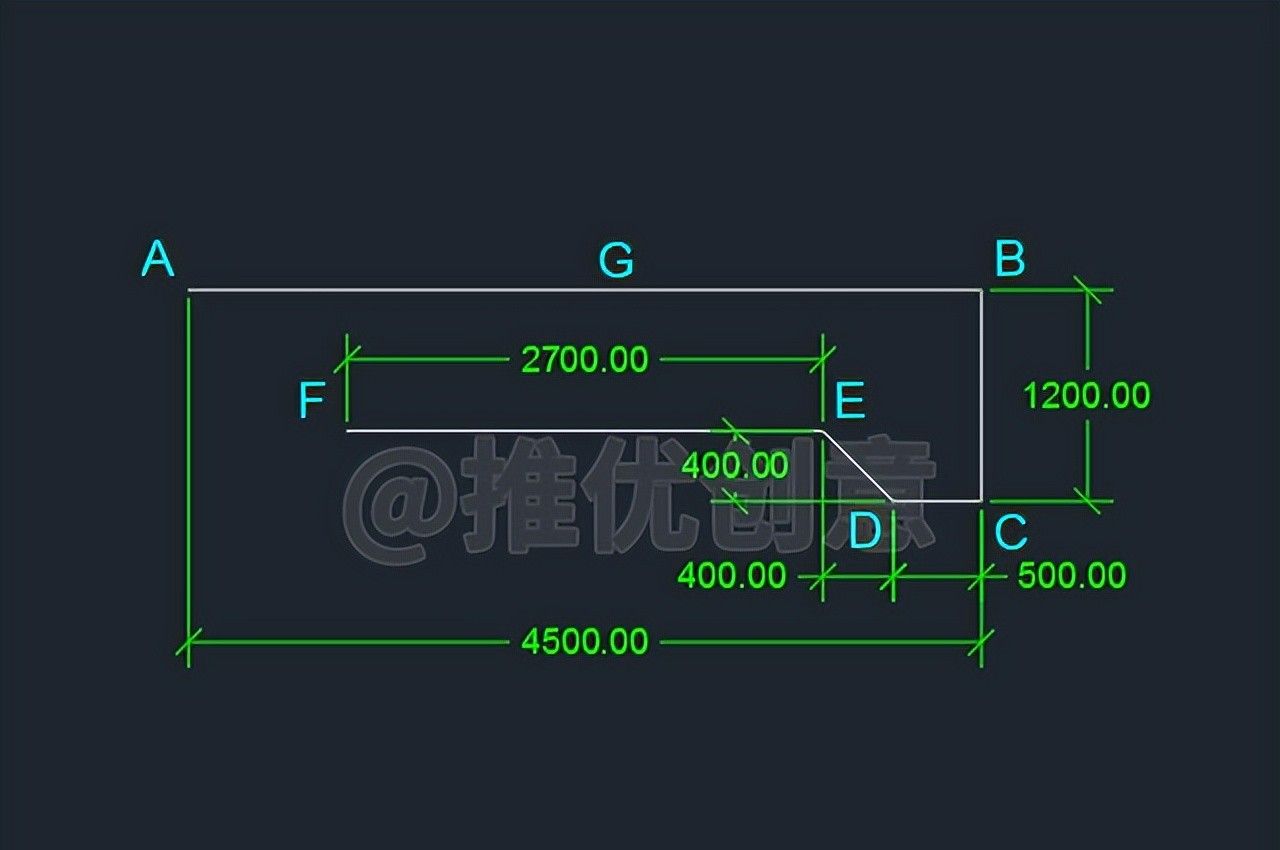

线段绘制完成后如下图，设白色水平线段AB的中点为点G。

2.9、命令行输入“C”后回车，启用“圆”命令。

2.10、将光标移到白色水平线段AB的中点G上悬停一下，此时不要单击捕捉中点G。

2.11、向上缓慢移动光标，当引出一条经过中点G的绿色竖直追踪路径时，输入“900”后回车，指定出圆心。

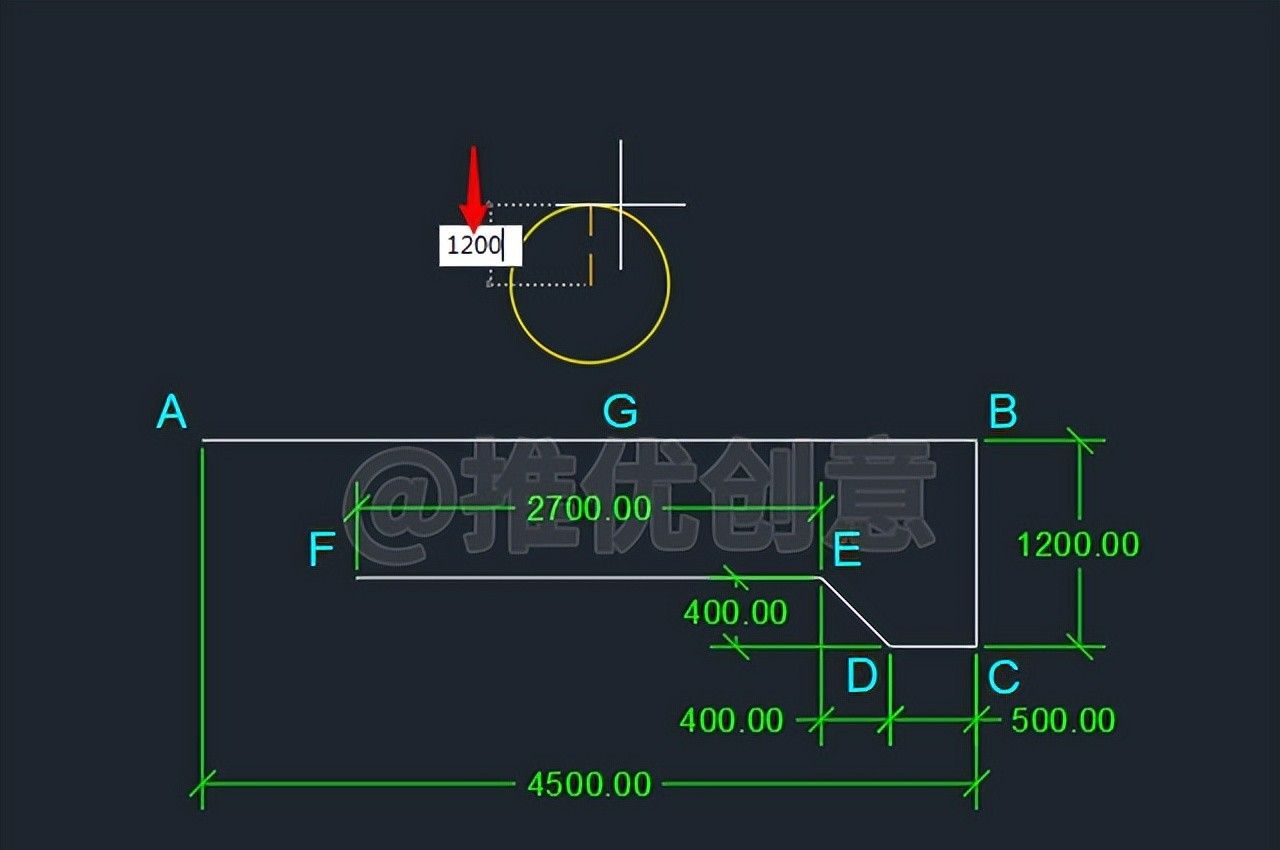

2.12、输入圆的半径值“1200”后回车。

2.13、这样就在白色水平线段AB的中点G的正上方900个单位处绘制出了一个半径为1200个单位的黄色圆H。

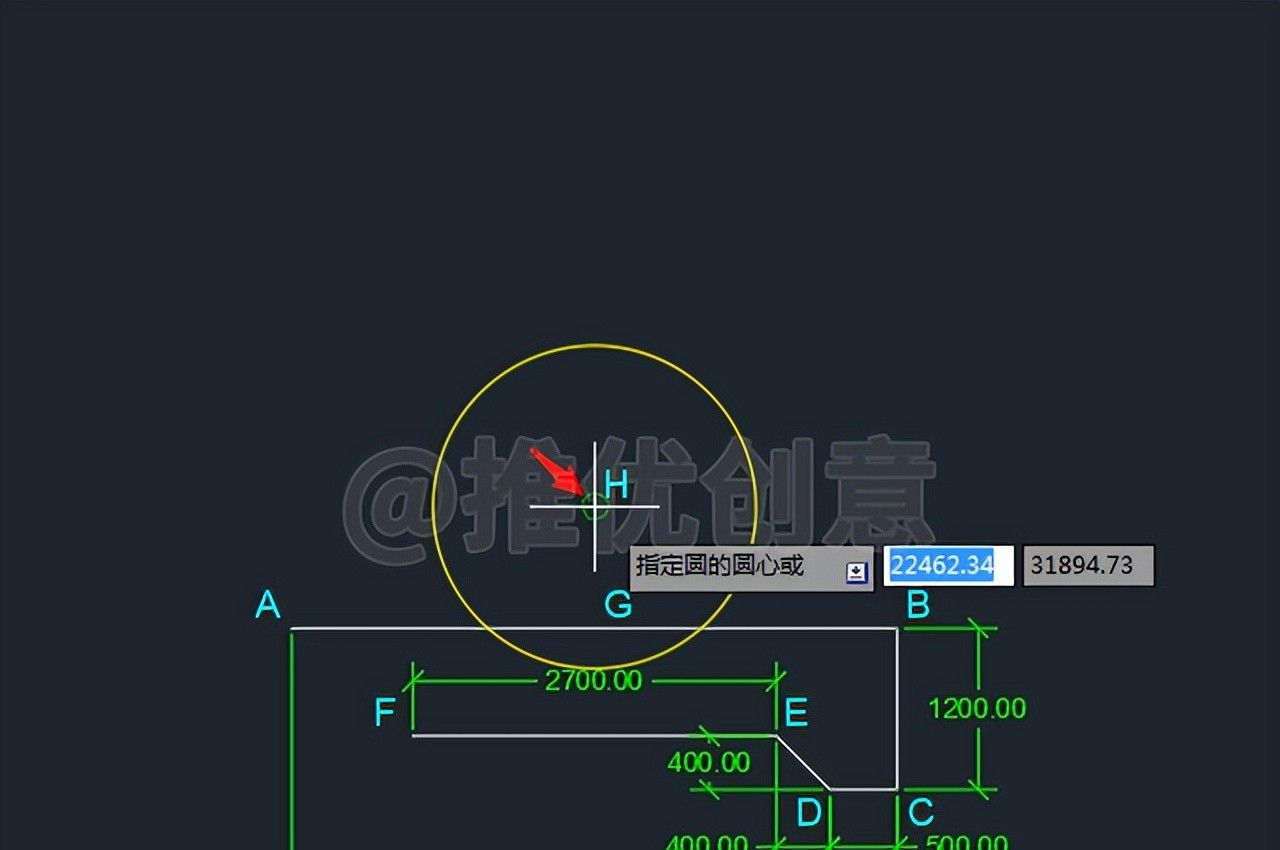

2.14、直按回车，再次启用“圆”命令，将光标移到圆心H上悬停一下，此时不要单击捕捉圆心H。

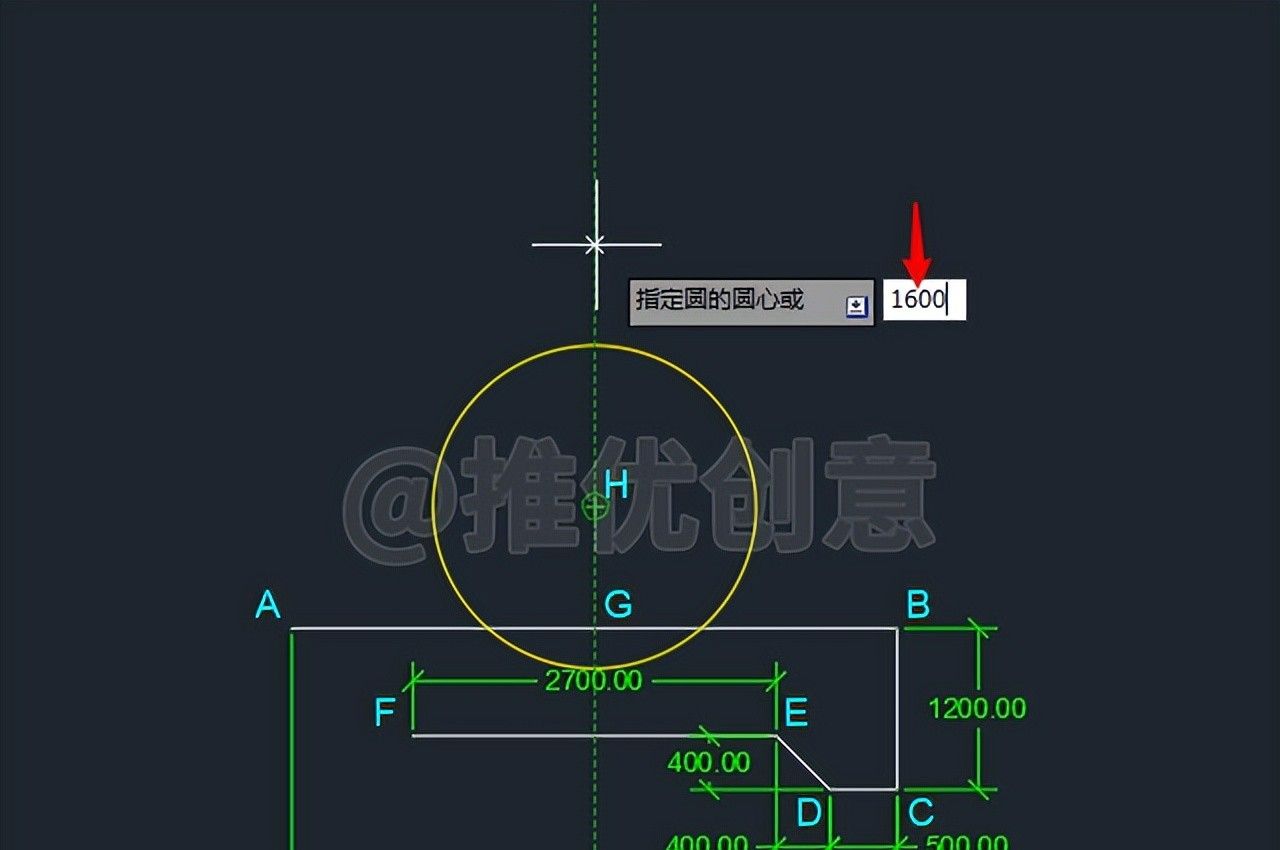

2.15、向上缓慢移动光标，当引出一条经过圆心H的绿色竖直追踪路径时，输入“1600”后回车，指定出圆心。

2.16、输入圆的半径值“800”后回车。

2.17、这样就在圆心H的正上方1600个单位处绘制出一个半径为800个单位的红色圆K。

2.18、直按回车，再次启用“圆”命令，捕捉圆心K为圆心，绘制一个半径为1450个单位的白色同心圆K。

2.19、命令行输入“L”后回车，启用“直线”命令。

2.20、输入“TK”后回车，启用“追踪”命令。

2.21、捕捉点B作为第一个追踪点。

2.22、向左移动光标，输入“250”后回车，指定下一个追踪点。

2.23、再次回车完成追踪的同时指定出直线的第一个点，向上移动光标，输入“1500”后回车，指定直线的下一点。

2.24、再次回车，退出“直线”命令。

这样就在指定位置绘制出了一条长度为1500个单位的白色竖直线段MN。

2.25、命令行输入“C”后回车，启用“圆”命令，接着输入“T”后回车，选择“相切、相切、半径”方式绘制一个青色圆P，该圆分别与红色内圆K、黄色圆H相切，半径为3500个单位。

2.26、命令行输入“C”后回车，启用“圆”命令，接着输入“T”后回车，选择“相切、相切、半径”方式绘制一个红色圆Q，该圆分别与白色外圆K、白色竖直线段MN相切，半径为4000个单位。

2.27、命令行输入“TR”后回车，启用“修剪”命令，对青色圆P、红色圆Q、白色竖直线段MN进行修剪，完成后如下图。

2.28、选中青色圆弧P、红色圆弧Q、白色竖直线段MN、白色竖直线段BC、白色水平线段CD、白色斜线段DE，命令行输入“MI”后回车，启用“镜像”命令，以过白色水平线段AB的中点G的竖直线为镜像线，将它们镜像到左边。

2.29、命令行输入“TR”后回车，启用“修剪”命令，根据绘图需要进行修剪，完成后如下图。

至此，整幅图绘制完毕。

2.30、使用“图层”管理图形，标注尺寸，最终完成效果见下图。
