浅析变频器数字量输入的两种接线方式

变频器的端子排输入有数字量输入和模拟量输入之分，它们都有公共端，列如COM，GND，和DlC。有的时侯公共端和ov相接，有的时侯公共端和24V相接，初学者往往一脸迷惑，不知如何是好。下面以西门子v20变频器为例，具体分享一下，喜爱的朋友请加关注，点赞及转发，多谢！

先看两张图。

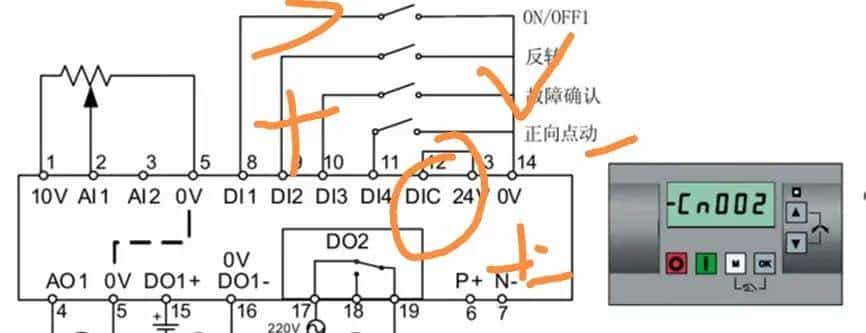

图1

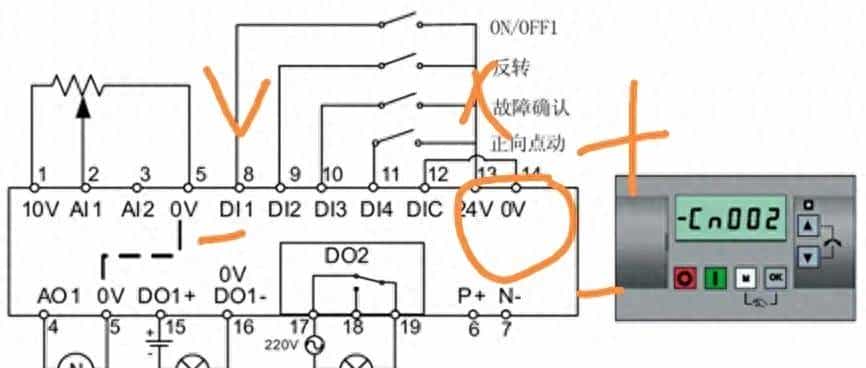

图2

图1，外部数字量输入端子Dl1，Dl2，Dl3，Dl4经开关，接0V，内部公共端DlC接24V，电流流向由公共端DlC（十），经数字量输入端子Dl1，Dl2，Dl3，Dl4，过开关，经0V构成一个完整的回路。这就是公共端DlC按24V。

图2，正好相反，分析略过，电流流向见标识，这个是公共端接ov。

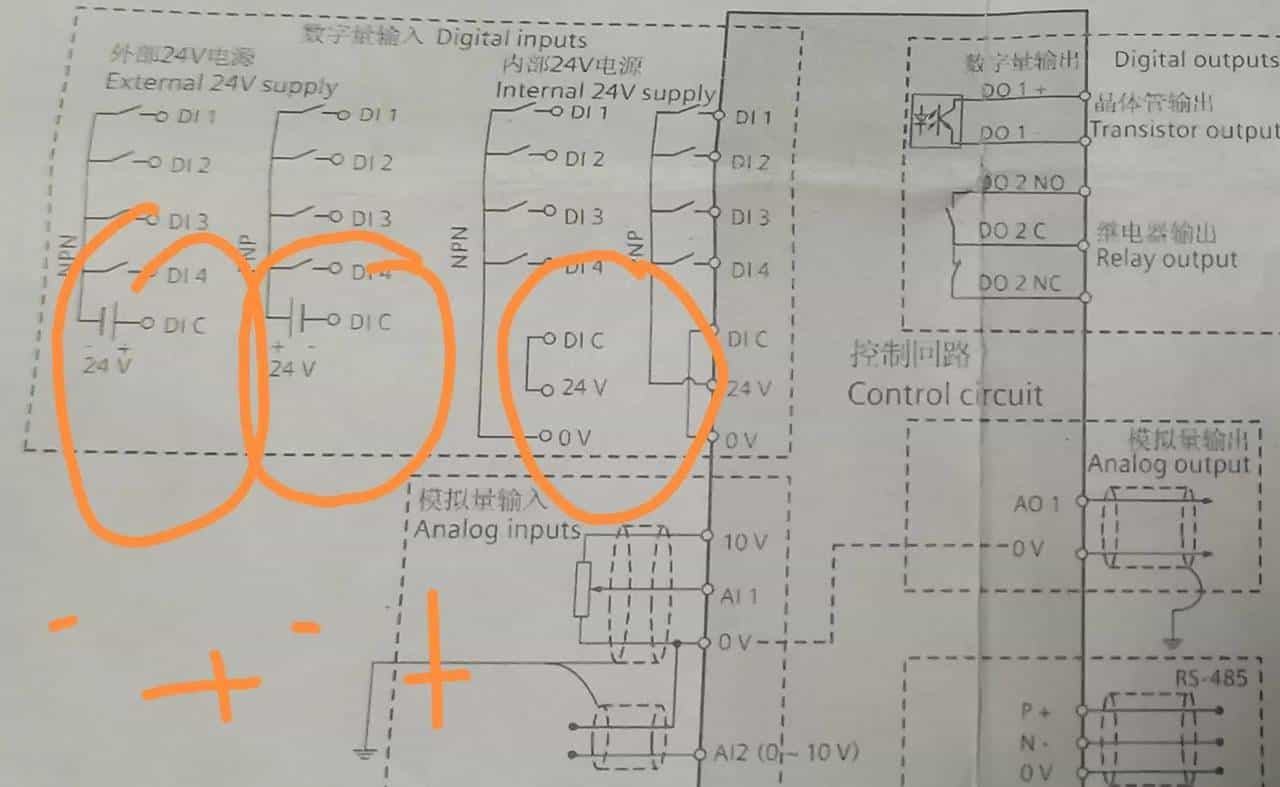

再看下面一张图，这个是西门子v20变频器说明书上的图例。

图3

一个利用外部24v电源和内部24V电源数字量输入接线原理图。公共端DlC接0V，数字量输入端接24V构成回路，公共端DlC接24v时，数字量输入端接0V构成回路。下面具体实倒说明一下。

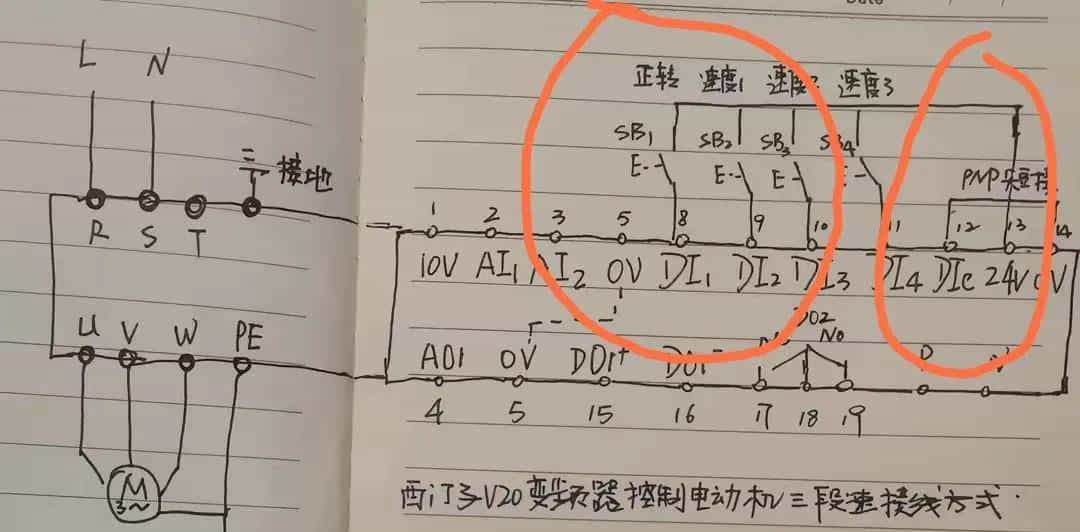

图4

图4是变频器三段速控制电机原理图。电流从十24V过开关SB经数字量输入端流入变频器，变频器公共端DlC接ov，经ov构成回路。这是利用变频器内部24V电源实现的。

图5

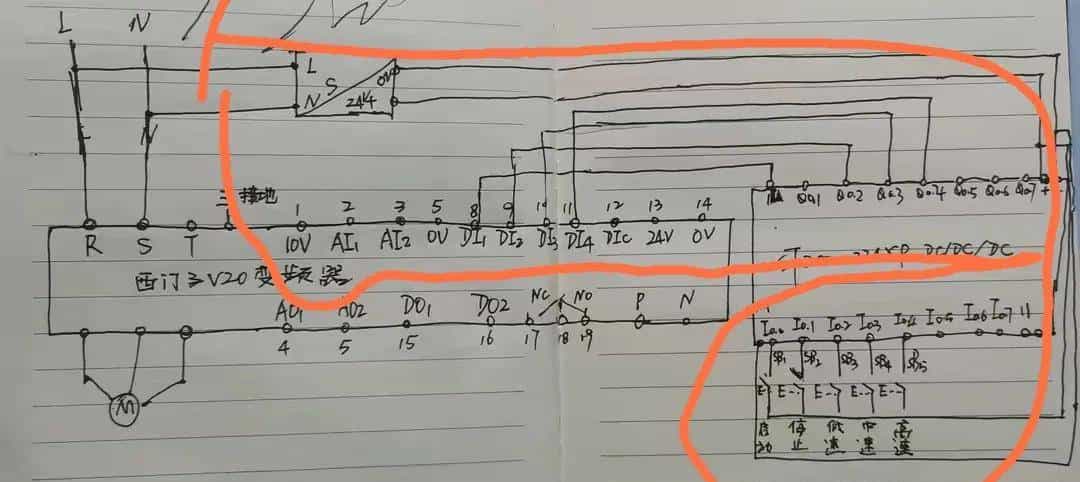

图5是变频器利用的外部24V电源实现的。这个是西门子s7一200PLC控制西门子v20变频器实现电机三段速运转的工作原理图。此时，PLC输出端输出的是十24V信号，它接入变频器数字量输入端，此时PLC相当于一个十24V外部电源，公共端DlC自然接0V了，这样就构战了回路。

以上分析不知是否完整，欢迎朋友批评更正！
