好了，咱们言归正传了。正当我看着起劲的时候，手机微信铃声响起来了，不用看就是我们组日本部分的人，他们那边的作风就是平时上班的时候不发问题一到下班就死命的发，真的是够体恤同事的，我真的想给他说谢谢你啊。当我打开手机一看果不然是我们组的日本分布的EE同事龟田一郎桑在找我，让我给他加班做一个电源网络的PDN仿真，尽量今天做好反馈给他，他着急用的。没有办法啊，毕竟现在的日本分部的业绩比好好，总部给那边也刚刚投资了不少钱呢，这个时候还是学习一下王启年的做事风格吧。于是我就只能先暂停我的电视剧了，打开电脑邮件下载龟田君发我的文件。
仿真的步骤如下所示：

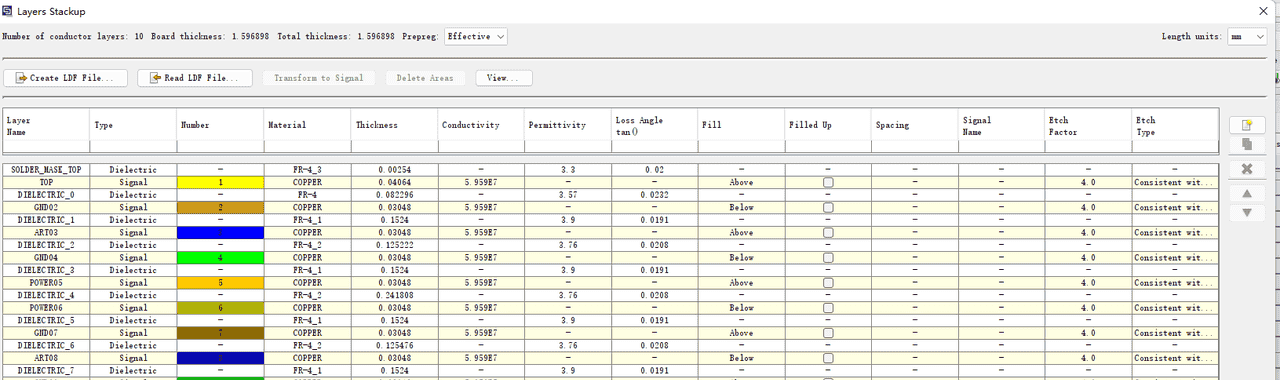

一，层叠设置 —-Layers Stackup：
二，主芯片的电源网络COREPD_0V8_G3仿真参数限值曲线值的输入 ：
三，初始的PCB版本导入到仿真软件中的结果如下如所示：

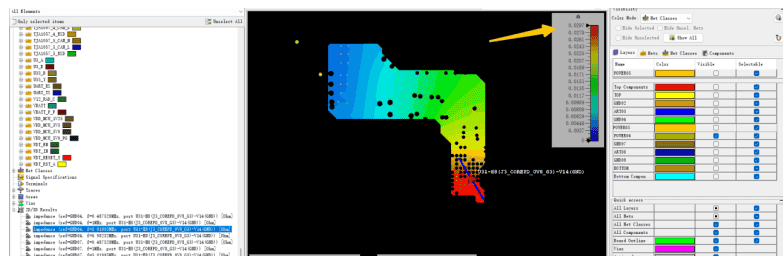

分析曲线的结果如下如所示：电源网络COREPD_0V8_G3在低频段3MHz左右的时候阻抗偏大了，超过限值曲线了。通过其原理上找到这个电源网络上的电容，可以大致推测是C0603_10UF和C0603_4.7UF的电容几乎没有起到作用，至于为啥小编我会这么想，你们猜猜看呗。

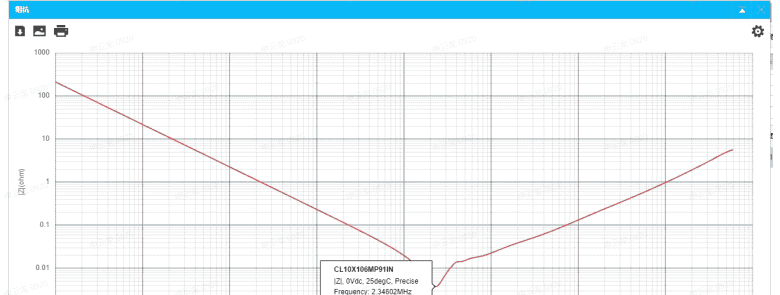

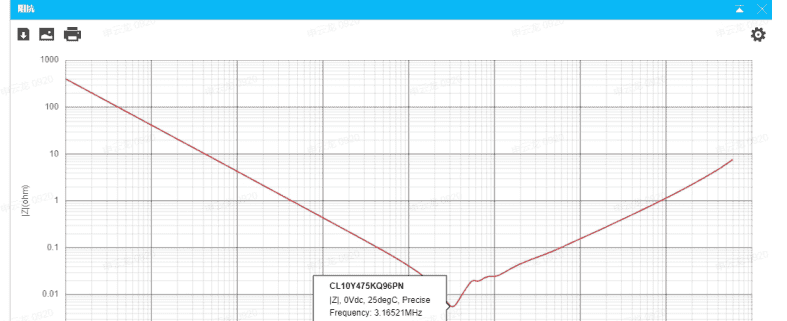

小编我从官网上找到了这两个物料的谐振频率特性曲线如下图所示：
C0603_10UF的：
C0603_4.7UF的：

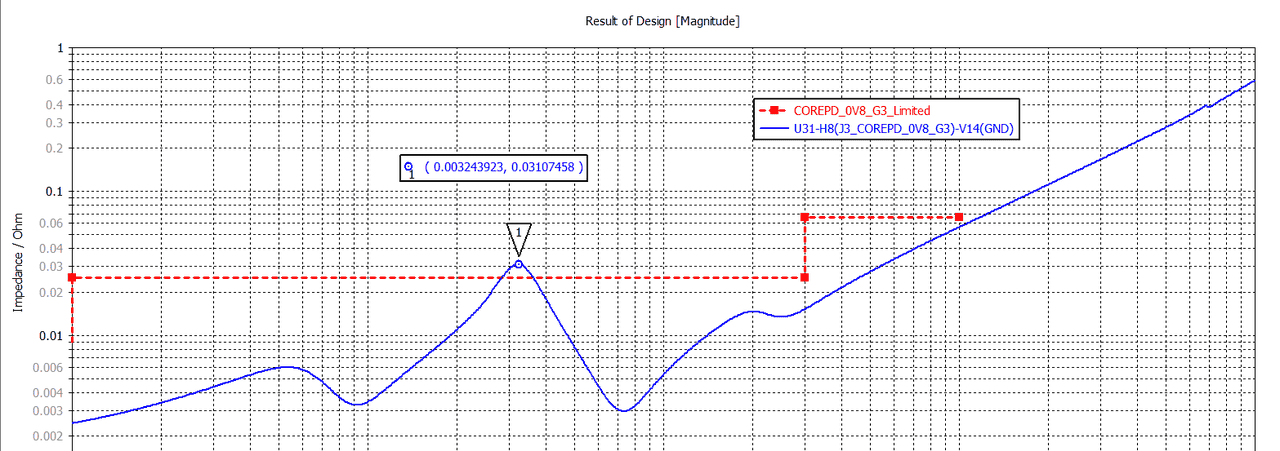

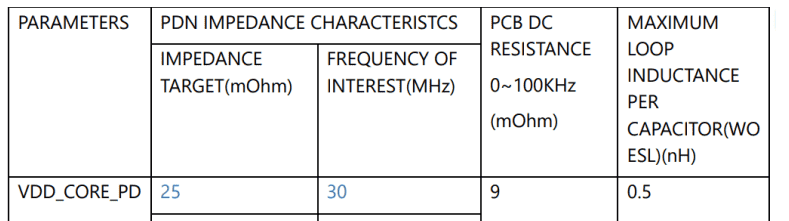

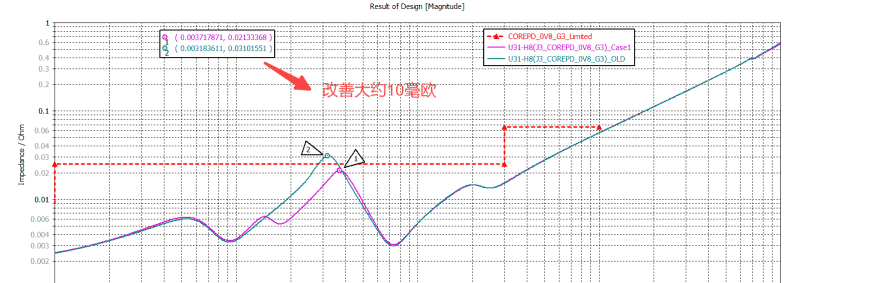

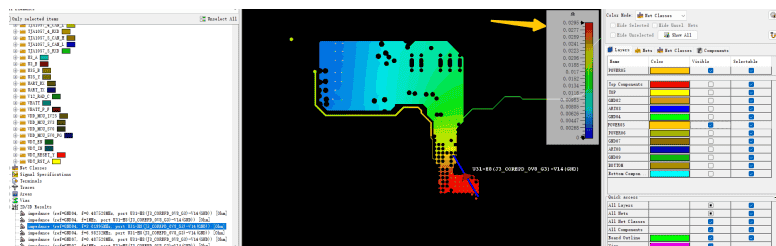

正常来说要是这个电容起作用的话在这个电容的谐振频率点附近阻抗应该是被拉低的，其实通过下图我们也可以大致看到电源网络COREPD_0V8_G3在低频段3MHz左右的时候阻抗偏大了，最大值在两个电源层都快到30毫欧了，这个是已经超过了芯片手册上要求的目标限值22毫欧（频段在100KHz-30MHz）
综合以上的分析来看应该是这两个C0603_10UF和C0603_4.7UF的电容没有靠近负责芯片造成的。好了，既然我们已经找到这个病因了，那就开始对症下药了。
小编我是打算做三个CASE做比对：

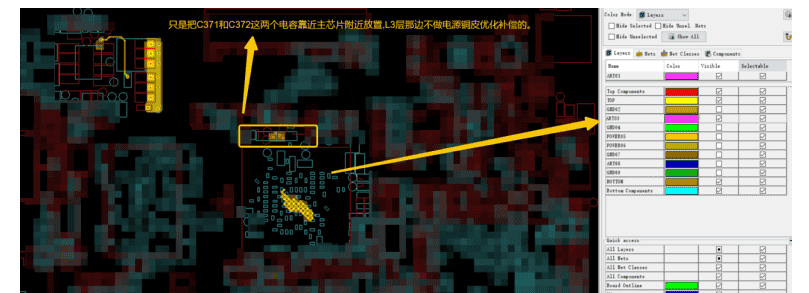

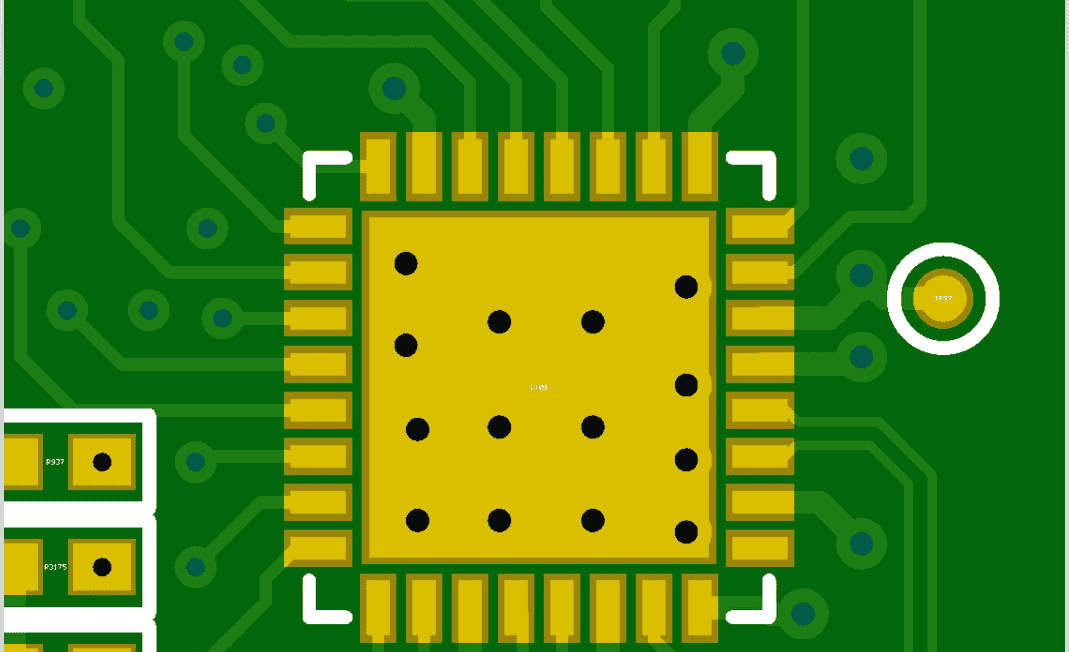

Case1：只把两个C0603_10UF和C0603_4.7UF的电容靠近芯片放置，电源层面不做补偿优化处理。

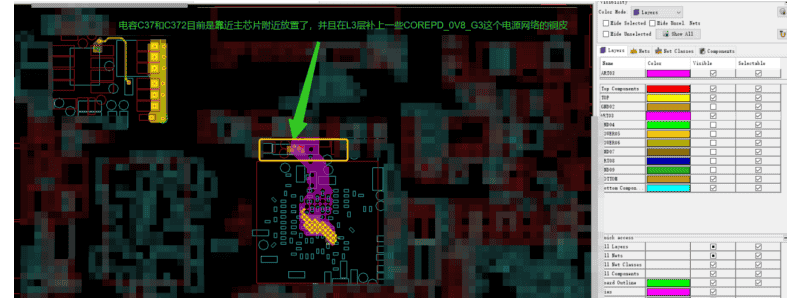

Case2：两个C0603_10UF和C0603_4.7UF的电容靠近芯片放置，并且在L3层有空的地方补上一些COREPD_0V8_G3这个电源网络的铜皮。

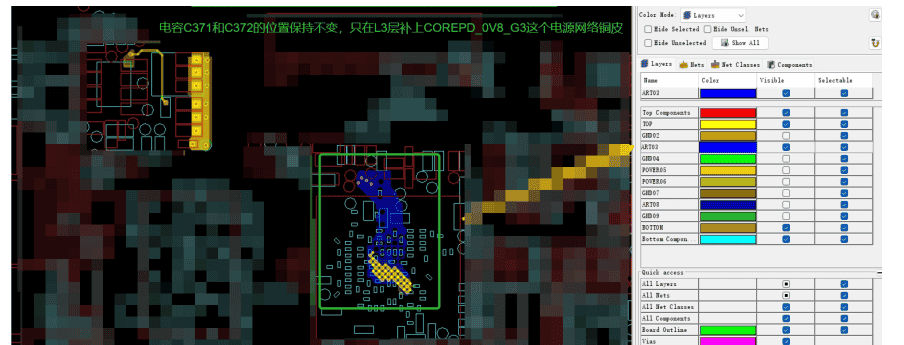

Case3：两个C0603_10UF和C0603_4.7UF的电容位置保持不变，在在L3层有空的地方补上一些COREPD_0V8_G3这个电源网络铜皮。

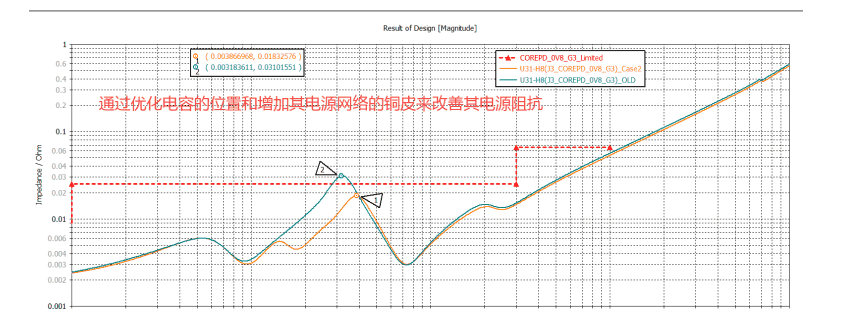

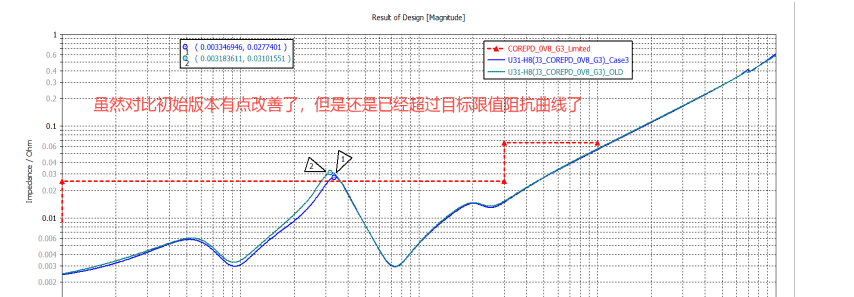

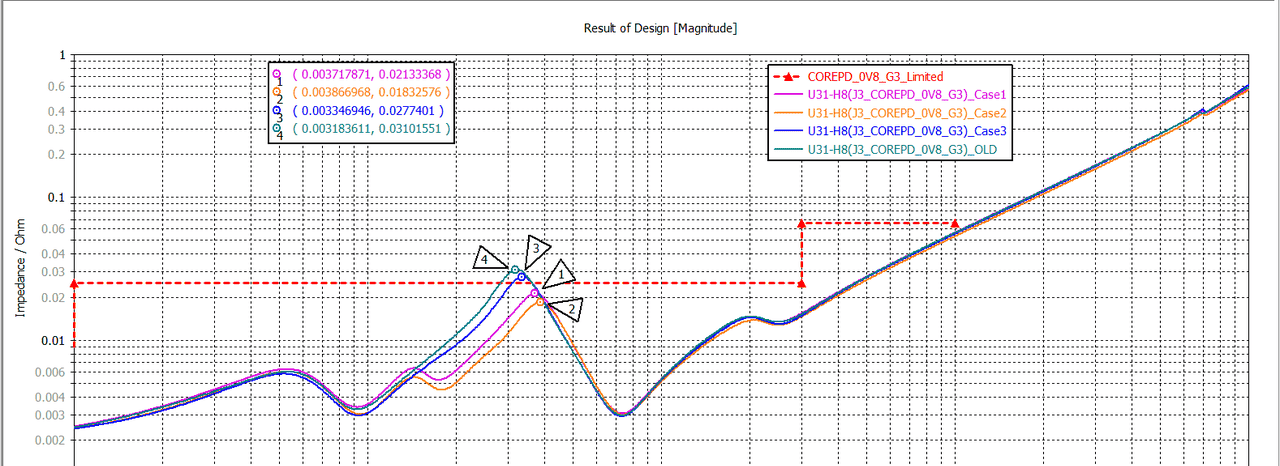

仿真的电源网络COREPD_0V8_G3PDN曲线图行如下所示：
通过上面的PDN曲线分析可以得出以下结论：
1，仅仅改善电源网络上的滤波电容的位置，不优化电源网络的铜皮也是可以把之前超过其目标阻抗限值的曲线压下去的，改善的阻抗大约10毫欧左右。
2，仅仅是优化电源网络，不改变电容的位置是不能完全改善其电源网络阻抗的。
3，通过优化电容的位置和增加电源网络的铜皮是可以很大程度上来改善其电源网络的，目前改善的阻抗值大约有15毫欧左右，效果很明显了。
所以说电源网络的PDN优化是一门大学问，需要我们考虑的点很多，当然你遇到的问题多了，后面解决的时候就快很多了。但是千万不可放问题不管了，看到电源网络阻抗已经超过其目标限值曲线很多了，你却假装看不到，做个顺水人情。今天你放板子过了，后面出了问题了就要把你揪出来绳之以法了。做板子的时候我们还是需要认真仔细负责的，不可得过且过了，你让问题过了，问题了后面被查出来了就不会让你好过了。我们在为人出事上我们可以适当圆滑一些，但是在工作上我们还是需要认真仔细负责的做好手上的任务的，不然你就一不小心被检察院查到了，他们就会把你发配到边疆面壁思过了。
以上就是本期的所有内容了，我们下期文章不见不散了，最后记得点赞加关注哦。
