自研RK3399HX核心板规格书

一、产品简介

RK3399HX是精心打造的一款核心板，采用RK3399六核64位(A72x2+A53x4)处理器，主频高达1.8GHz。支持多路显示：双 MIPI、HDMI、eDP、DisplayPort 显示接口，支持双屏同显、双屏异显。可支持多种网络接口：双频WIFI、Bluetooth4.1、千兆以太网、MiniPCIE（扩展4G通讯模块）拥有高性能外设接口：1×USB3.0接口，1xPCIe M.2（M-Key）接口，可用于扩展NVMeSSD。

核心板采用 8 层布线工艺，设计尺寸仅有 82mm x 63mm，性能稳定可靠，适合不同的应用环境。拥有完善的系统软件：支持 Android、Linux、Ubuntu、QilinOS 等系统，开放源代码适合企业二次开发，可降低研发门槛，缩短产品研发周期。

RK3399HX主板正面

RK3399HX主板背面

二、规格参数

基 本 参 数

主控芯片

Rockchip RK3399 (28 纳米 HKMG 制程）

处理器

ARM®六核 64 位处理器，主频高达 1.8GHz

基于 big. LITTLE 大小核架构，双核 Cortex-A72(大核)+四核 Cortex-A53(小核)

图形处理器

ARM® Mali-T860 MP4 四核 GPU

支持 OpenGL ES1.1/2.0/3.0/3.1, OpenVG1.1, OpenCL, DX11

支持 AFBC（帧缓冲压缩）

视频处理器

支持 4K VP9 and 4K 10bits H265/H264 视频解码，高达 60fps

1080P 多格式视频解码 (WMV, MPEG-1/2/4, VP8)

1080P 视频编码，支持 H.264，VP8 格式

视频后期处理器：反交错、去噪、边缘/细节/色彩优化

电源管理

RK808 PMU 电源管理单元

内存

2GB 双通道 64Bit DDR3-1333MHz （1GB/2GB/4GB 可选配）

存储器

16GB 高速 eMMC 5.1 （8GB/16GB/32GB/128GB 可选配）

系统支持

Android 、Linux、Qilin OS

硬 件 特 性

以太网

集成 GMAC 以太网控制器

支持扩展 Realtek RTL8211E 实现 10/100/1000Mbps 以太网

WiFi

带 SDIO 接口，用于扩展 WiFi&蓝牙二合一模块

支持 2.4GHz / 5GHz 双频 WiFi，802.11a/b/g/n/ac 协议

显示

视频输出接口：

– 1 x HDMI 2.0 , 支 持 4K@60HZ 输 出 和 HDCP1.4/2.2

– 1xDP1.2(DisplayPort) , 支持 4K@60fps 输出显示屏接口（支持双屏同显、双屏异显）：

– 1xMIPI-DSI , 支持双通道 2560×1600@60fps 输出

– 1 x eDP 1.3 ( 4 lanes with 10.8Gbps)

音频

1 x HDMI 2.0 和 1 x DP 1.2 ( DisplayPort ) , 音频输出1 x SPDIF 数字音频接口，用于音频输出

3 x I2S 用于音频输入输出, ( 其中 I2S0/I2S2 支持 8 通道输入/输出，I2S2 内部提供给

HDMI/DP 音频输出 )

摄像头

1x MIPI-CSI 摄像头接口 ( 内置双硬件 ISP，最高支持单 13Mpixel 或 双 8Mpixel )

1 x DVP 摄像头接口（最高支持 5Mpixel）

PCIE

1 x PCIe 接口

USB

2 x USB2.0 Host，2x USB3.0

扩展接口

SDMMC、I2C、I2S、SPI、UART、ADC、PWM、GPIO

电源

DC 输入电压 5V

外 观 规 格

核心板尺寸

82mm x 63mm（板厚 1.2mm）

接口类型

MXM3.0 （314 PIN， 0.5mm 间距）

PCB 规格

8层板设计，沉金工艺

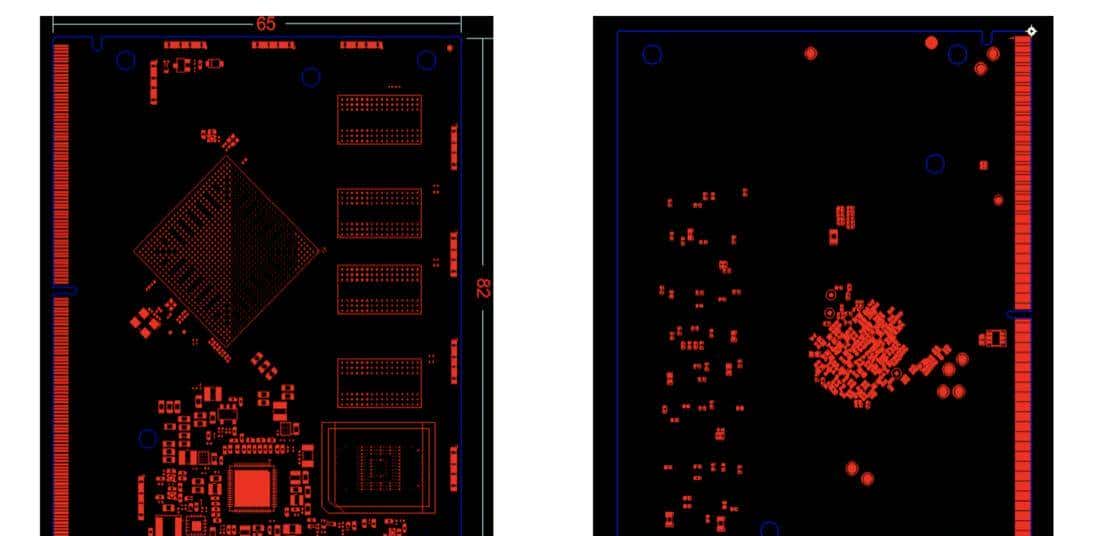

三、规格尺寸

四、接口定义

1、概览：

采用MXM3.0-314P接口，引出了芯片的全部，数据传输和扩展性能得到最好发挥，沉金工艺引脚，耐腐蚀，4螺柱固定，牢固可靠。

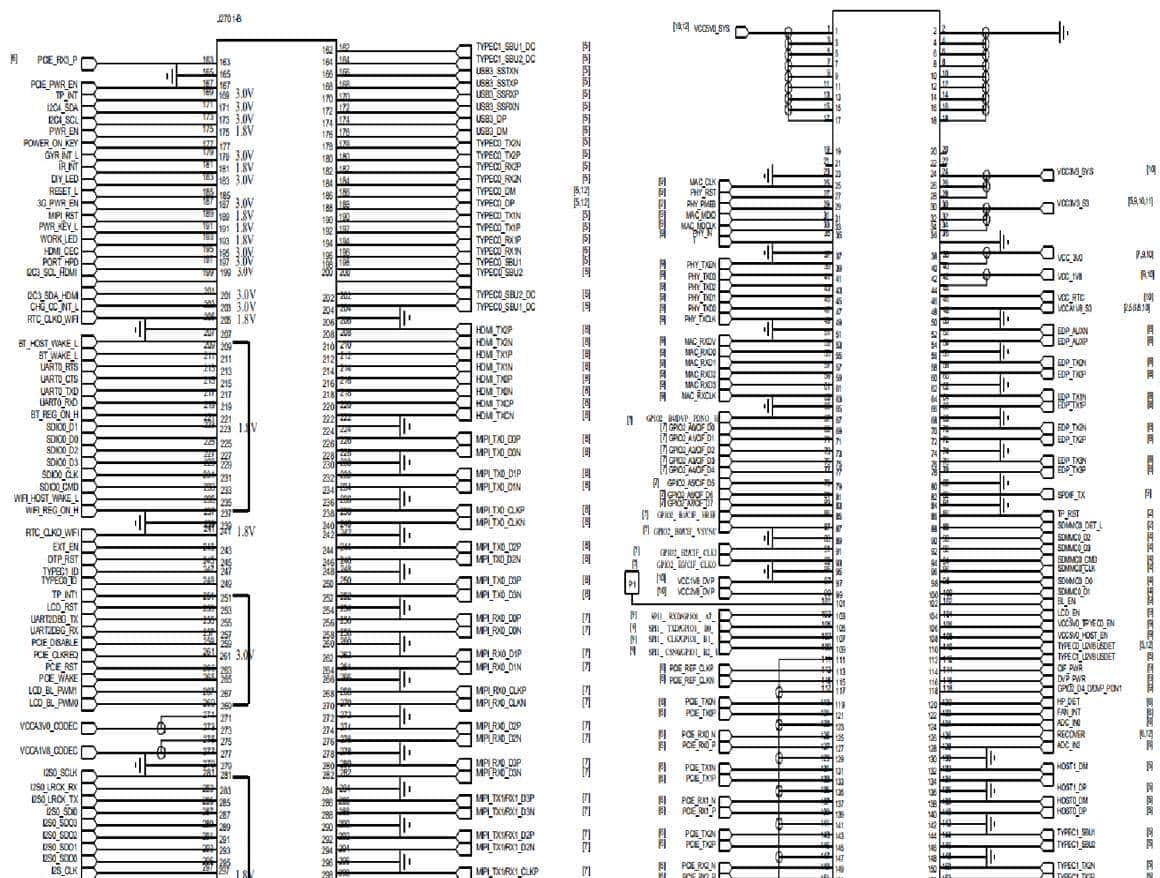

RK3399HX接口定义

2、管脚序号标示

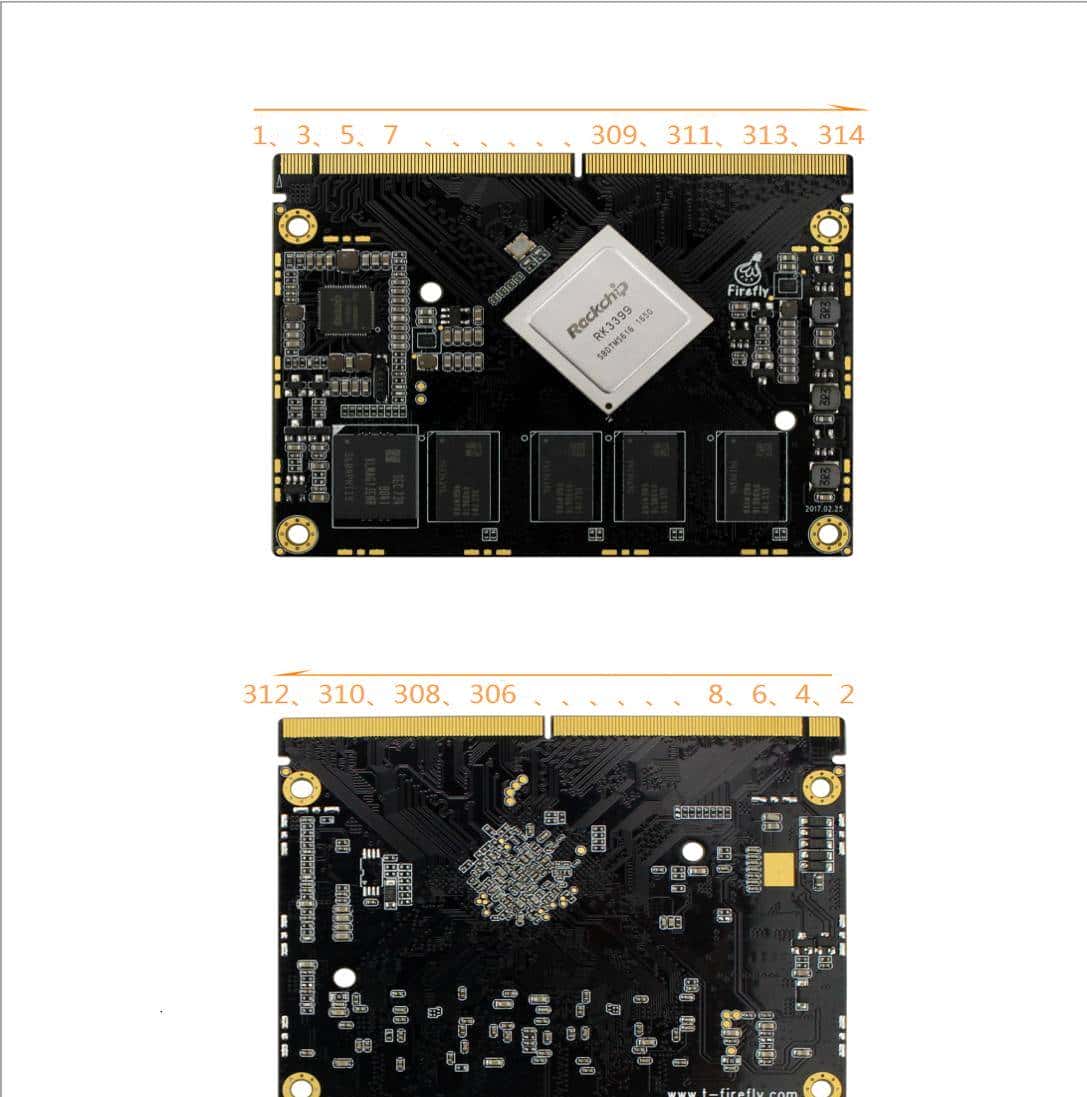

RK3399HX管脚序号标示

五、核心板+底板

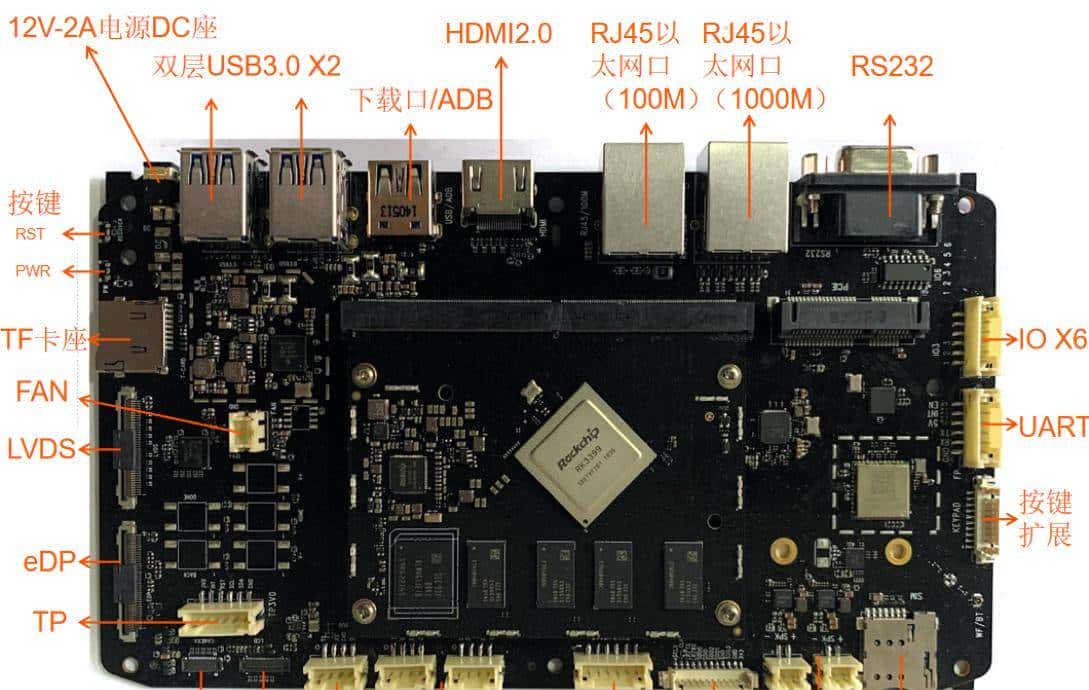

RK3399HX接口图
