#solidworks教学

三维works，蜗轮蜗杆装配动画。

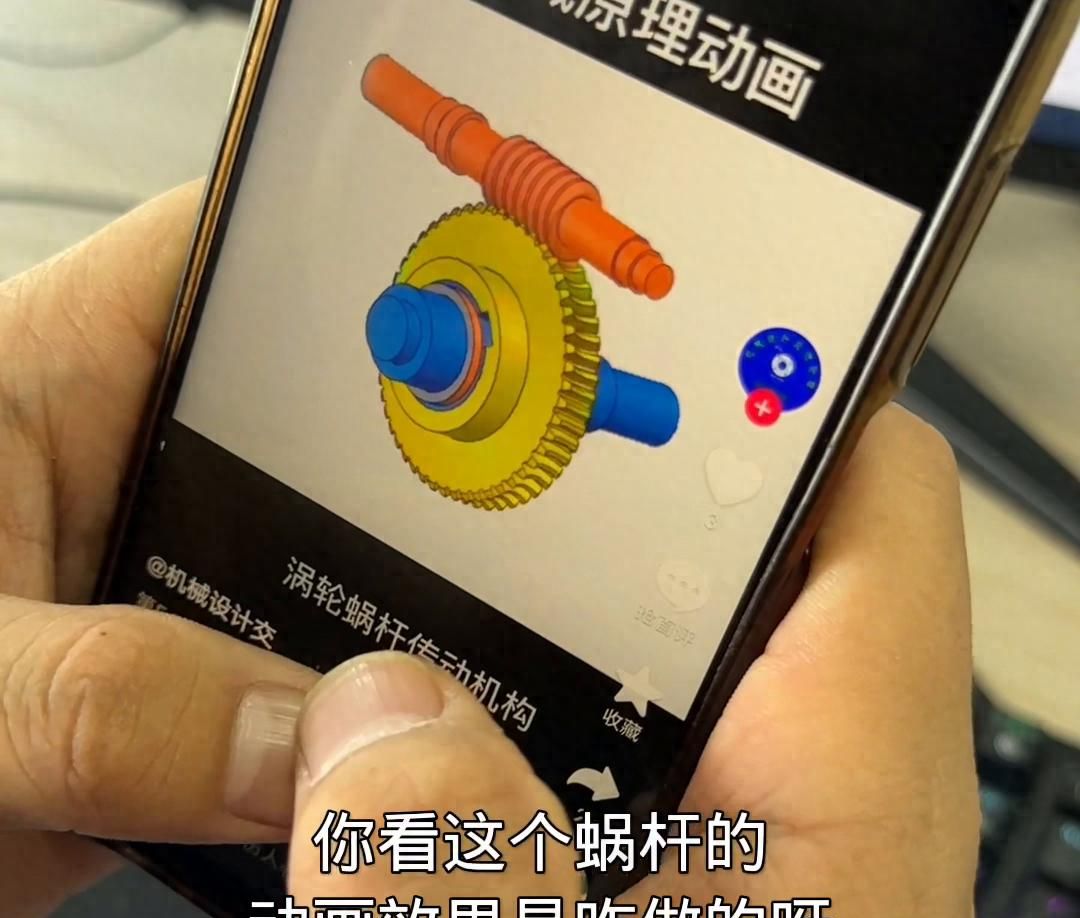

你看这个蜗杆的动画效果是咋做的呀？

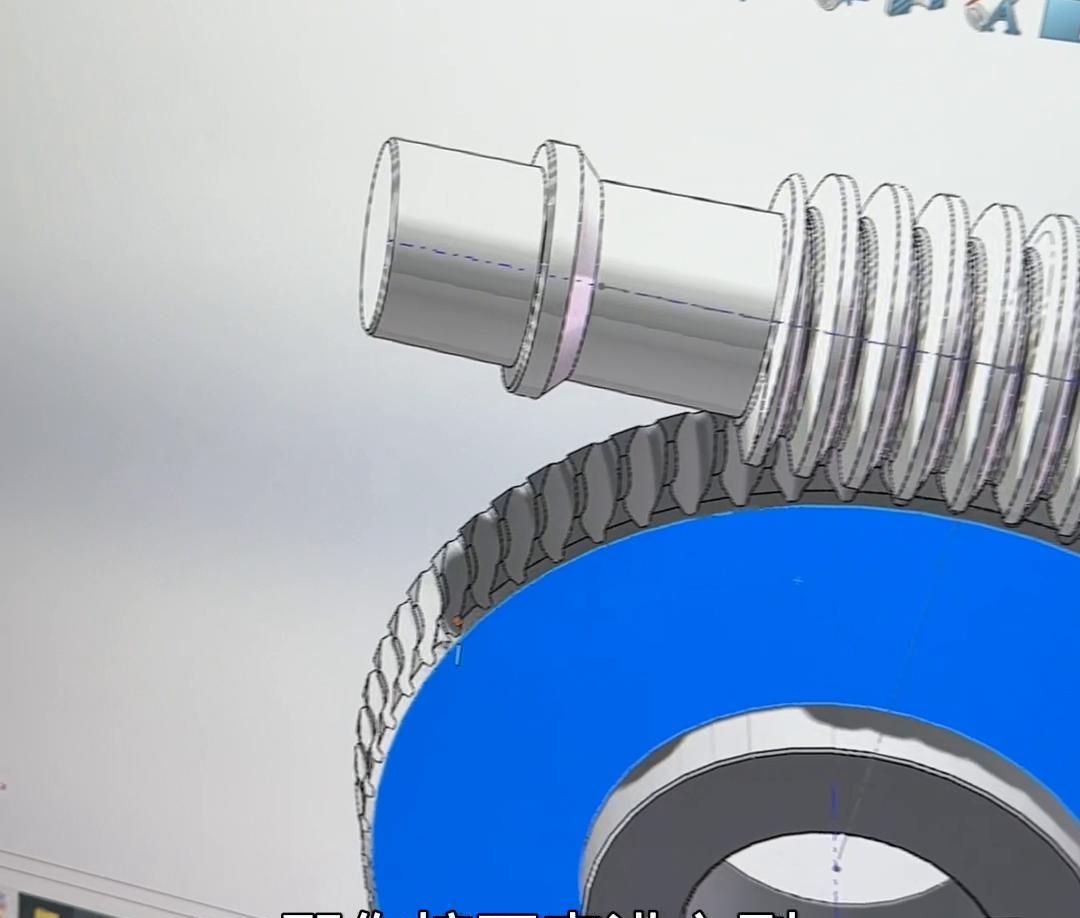

第一，点击上边小眼睛，然后把临时轴显示出来，点击左上角的配合。选择蜗杆儿的临时轴，再选择水平参考线，点击对勾。选择竖直参考线的端点，点击对勾。

接下来，你把左侧的设计树展开，然后再展开蜗杆儿。选择蜗杆的前视基准面，选择上边儿装配体的右视基准面，给它加重合的约束，点击对勾。

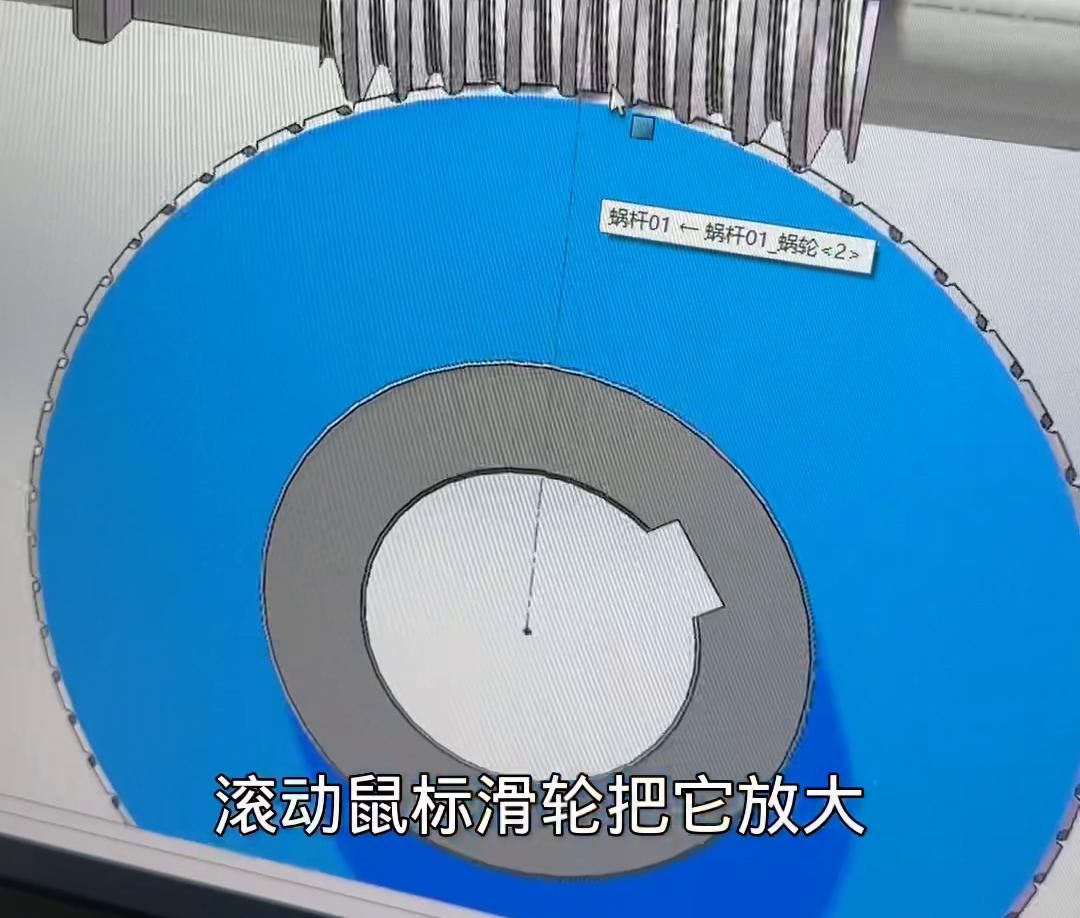

接下来，你把蜗轮展开，选择蜗轮的前视基准面，再选择装配体的前视基准面，给这两个基准面也加一个重合的约束。点击对勾。目前你鼠标左键点一下蜗轮的前边儿这个面，然后点击正视于滚动鼠标滑轮把它放大。把槽给它刚好拖到没有交涉的地方，点击上方的配合。

然后点击下边机械配合，配合方式选择齿轮，配合的对象。你选择蜗杆的面，然后转到下边来，再来选择蜗轮上边这个面。

下边这个传动比，你输入1比64，1比64对，左上角点击对勾，退出配合。

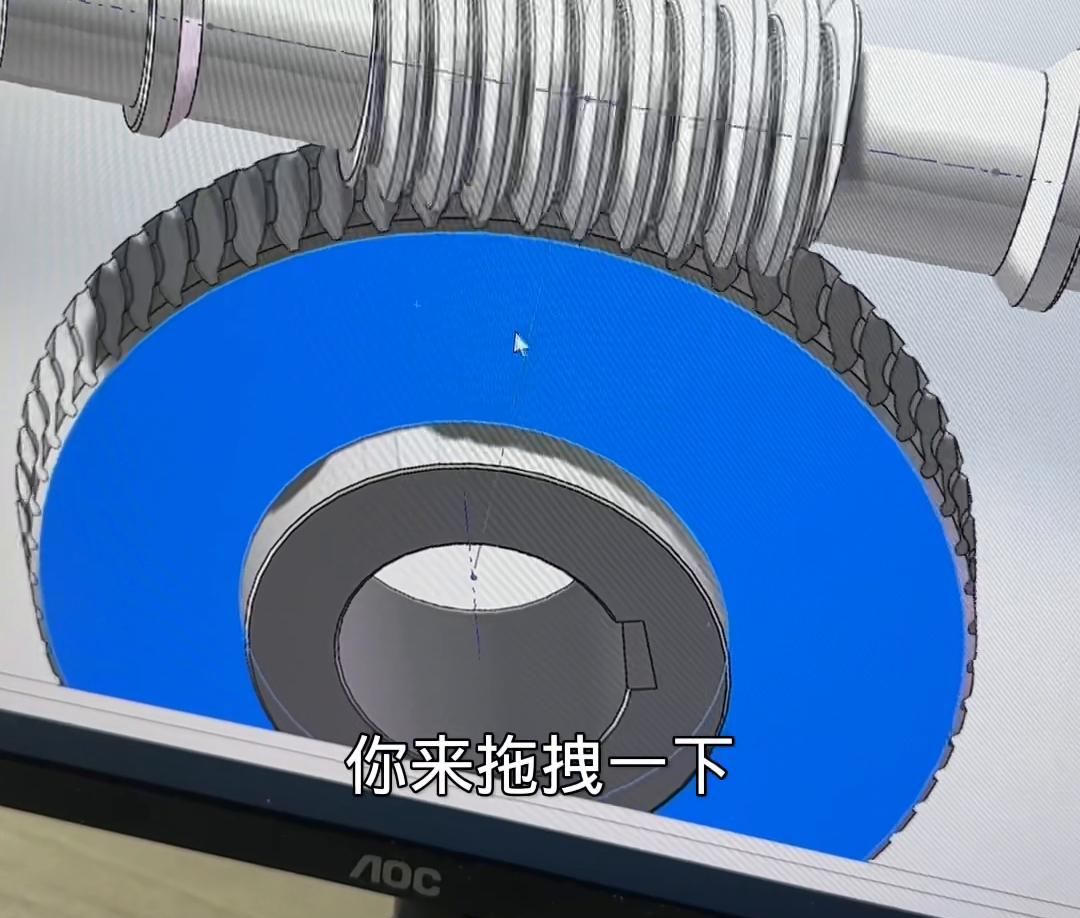

目前你在面上按住鼠标左键不松手，拖拽一下，它俩就可以相互配合来运动了。

接下来进入到运动算例的界面，点击马达，马达的位置。点击这个蜗杆儿，在左侧给它一个转速，比方说转速给一个60，目前点击下边儿计算。这样运动仿真的动画效果就制作出来了。
