钢梁、系杆和水平支撑的节点连接是钢结构工程中的关键环节，它直接影响到整个结构的稳定性、安全性和施工效率。

要确保节点连接的安全可靠，除了了解基本做法，还需要关注以下几个核心要点：

• 连接板的设计与选择：连接板可以设计为与钢梁/柱翼缘平齐或适当外伸。平齐设计有利于构件打包运输，但可能会给现场安装带来不便；而外伸设计能提供更大的操作空间，使安装更为便捷
• 。在梁柱节点区域需要设置斜向加劲肋时，一种优化的做法是将斜向加劲肋兼作系杆连接板，这样可以节省材料，简化构造
• 。
• 螺栓连接与现场焊接的权衡：目前节点连接优先采用高强度螺栓连接，这样可以减少现场焊接工作量，提高施工效率并更容易保证质量
• 。对于在工厂预焊在梁体上的连接板（特别是针对双腹板梁或箱型梁），这种“预焊连接板”的方式可以避免在梁体本体上开手孔，能更好地保证梁体强度，并极大简化现场安装
• 。
• 误差控制与安装便利性：为适应施工中不可避免的尺寸误差，螺栓孔孔径一般设计得比螺栓直径稍大（例如大2-5mm）
• 。对于圆钢制成的柔性支撑，必须设置花篮螺栓等张紧装置，以确保支撑在安装后能够拉紧并真正发挥作用
• 。

在门刚结构体系中，钢梁与系杆、水平支撑的连接节点设计至关重大，它直接影响到结构的稳定性、安全性和耐久性。我将以图文的形式从两点构造内容分享。

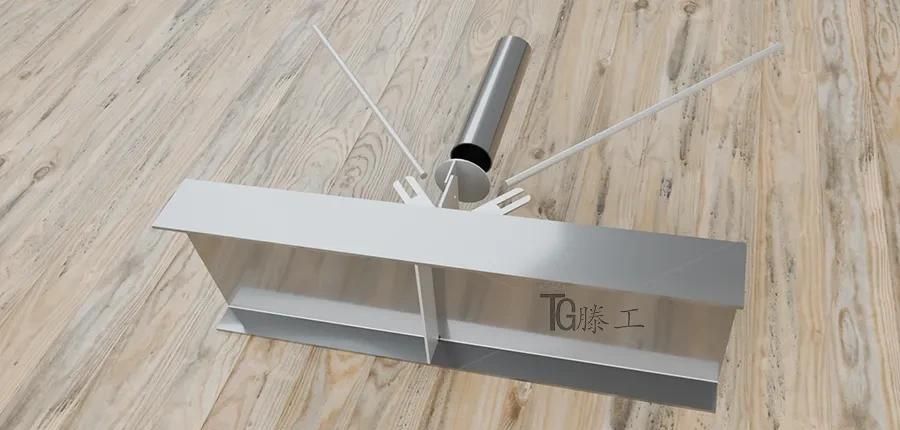

01钢梁与水平支撑的连接节点

屋盖水平支撑一般由交叉杆和刚性系杆共同构。常规设在钢梁上翼缘以下150mm左右位置，这样既不影响屋面系统的安装，又能有效提供侧向支撑。

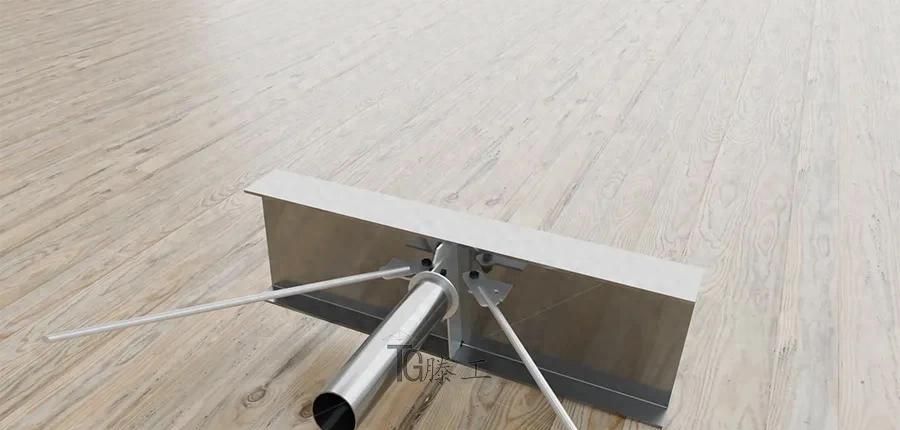

02钢梁与系杆的连接节点

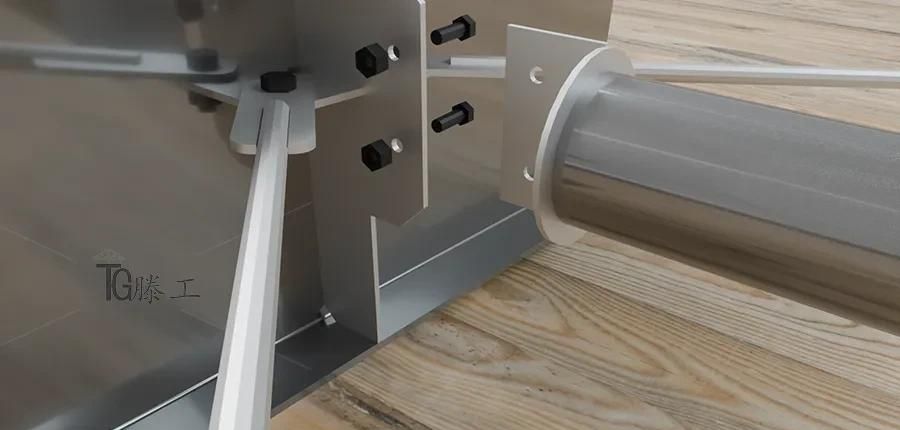

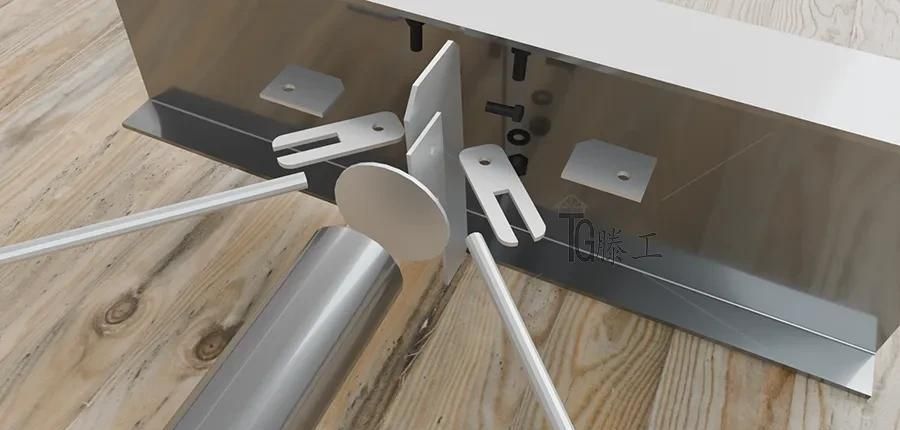

系杆在支撑系统中主要起到传递纵向水平力的作用，是连接各平面刚架的重大构件。系杆分为刚性系杆和柔性系杆两种。刚性系杆一般由钢管或双角钢制成，能够承受压力和拉力，这里采用的是钢管。
