法一:配置内网用户通过Easy IP 方式访问Internet 外网的示例

一、实验拓扑图

二、实验要求

1、PC1、PC2能正常访问外网int l0:9.9.9.9/32, int l1:8.8.8.8/32, int l2:7.7.7.7/32；

2、CKAR的出接口GE0/0/0的IP地址为20.23.6.0/29，接口GE0/0/1的IP地址

为172.29.255.0/24,连接CKAR出接口GE0/0/0的对端IP地址为20.23.6.0/29。

3、内网用户通过CKAR的出接口GE0/0/0做Easy IP地址转换访问外网。

三、实现步骤与配置

3.1 ISP运营商配置

##配置接口信息

#

sysname ISP

#

interface G0/0/0

ip address 20.23.6.1 29

#

interface L0

ip address 9.9.9.9 32

#

interface L1

ip address 8.8.8.8 32

#

interface L2

ip address 7.7.7.7 32

#

3.2 出口边界路由器配置

#

sysname CKAR

#

interface G0/0/0

description to ISP

ip address 20.23.6.6 29

#

interface G0/0/1

description to NWPC_IP

ip address 172.29.255.254 24

#

ip route-static 0.0.0.0 0.0.0.0 20.23.6.1#配置默认路由，保证出接口到对端路由可达

#

acl number 2001#配置允许进行NAT转换的内网地址段172.29.255.0/24

rule 5 permit source 172.29.255.0 0.0.0.255

quit

#

interface G0/0/0

description to ISP

nat outbound 2001#在出接口GE0/0/0上做Easy IP 方式的NAT

quit

#

四、完成上述配置后，检查配置结果

#

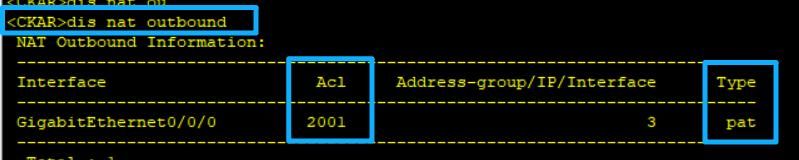

<CKAR>display nat outbound

查看PC1、PC2访问外网

法二:配置内网用户通过NAT 地址池方式访问Internet 外网的示例

其他内容不变

#

acl number 2001#配置允许进行NAT转换的内网地址段172.29.255.0/24

rule 5 permit source 172.29.255.0 0.0.0.255

quit

#

nat address-group 3 20.23.6.3 20.23.6.5#配置NAT地址池

#

interface G0/0/0

description to ISP

nat outbound 2001 address-group 3#在出接口上配置NAT Outbound

quit

#

完成上述配置后，检查配置结果

#

<CKAR>display nat outbound

查看PC1、PC2访问外网

法三: 配置通过NAT 访问Internet 外网，并对外提供www 服务的示例

拓扑图

#

interface GigabitEthernet0/0/0

description to ISP

ip address 20.23.6.6 255.255.255.248

nat server protocol tcp global 20.23.6.2 www inside 172.29.255.100 www#在出口路由器出接口上配置内网服务器172.29.255.100的www服务

nat outbound 2001 address-group 3

#

完成上述配置后，检查配置结果

#

[CKAR]display nat outbound

外网访客访问web服务器，模拟器不支持端口
