教程原创人 老林（史春林）
● 图纸标注中数字出现错误的应对方法
● 图纸标注中（布局）的常规两种方法
● 图纸标注中（布局）数值出错的原理及解决方法
一、图纸标注中数字出现错误的应对方法：
1、我们职业制图人由于图形需要严格的比例出图，这个也是行业标准化，效率化的原则下各种技能的必然方向，图形的标注就常常用到布局和模型空间的相互配合，必然要用到布局标注尺寸的做法。问题最常见最让人没脾气的就是今天探讨的话题:图纸标注数字出错的问题。编者也是经历过此类问题，最终经过一系列研究探讨暂时得出了解决此列问题的一点方法，做一点技术分享，也是希望能借此几回向广大同行寻求到更好的方法。
2、图形布局标注里常常会出现这样的情况，出现的开间尺寸都超过了11米：
而实际图形的实际尺寸是这样的。开间尺寸都不足4米：
3、常用的解决办法是这样的：在图形空白处做一个不捕捉的标注尺寸，然后DDA命令把尺寸关联属性撤销，再用那个不出错的标注刷过来，然后基本可以解决数字出错的问题。
但是此方法的实用性很麻烦，而且下一次还是会出现差错，甚至操作有点遗漏的时候到下次打开图形许多尺寸还是会继续出错。有点治标不治本的心痛，有些团队甚至要求极力不用布局标注的极端做法来化解此问题。所以此情此景内心常常是这样的：
但是刚好前阵子某设计群内有人又提起这个问题，编者在平时工作中也没少遇到过这种问题，自己摸索出了一点方法可以基本化解掉这个问题。根据那次热闹的讨论过程总结了一下，算作一个本期话题，期望从本质源头上思考一下问题所在，用更有效的方式方法来解决这个很有代表性的常规错误。
二、图纸标注中（布局）的常规两种方法：
1、在此有必要简单介绍说明一下布局空间标注的常用方法：A.设置比例参数法，B.锁定比例注释法，（行业内没有严格命名法，便于理解，编者自行做了形象点的归纳而已）
设置比例参数法是这样的，通过严格的比例因子控制数值（全局比例是1/1）：
锁定比例注释法是这样的，通过1/1比例因子控制数值（也可以设置成注释性 ）：
比例因子也是1/1的设置，通过关联属性的配合一起控制数值：
三、图纸标注中（布局）数值出错的原理：
1、这样通过两种目前我们用到的方法来分析，就容易从源头上思考一些问题和结论：
2、问题的关键还是模板设置的问题，就是那个关联属性的问题，如果设置比例 ，那就要关闭关联属性。否则系统常常（也不是每次都会）把模型尺寸和所用比例相乘计算出数字，差错的原理在于这里。
3、而注释的标注就需要计算关键属性 刚好注释笔刷就是1比1的 所以计算完毕就是模型实际尺寸。
4、编者体会一下两种方法的利弊分析来说一下，注释法使用起来很方便，由于几乎不受任何比例困扰，一两个笔刷就可通杀到底，效率上肯定更省事省力，但是也不是万能的，数值也会出错，是朝向相反的地方（偏小）大部分情况下还是不错的，也是普及度更高的一个缘由，而比例法设置合理后数值可以一点差错都没有，但是笔刷的设置过于麻烦，一套图形里会出现无数个比例格式，其中优劣见仁见智。
解决方法：

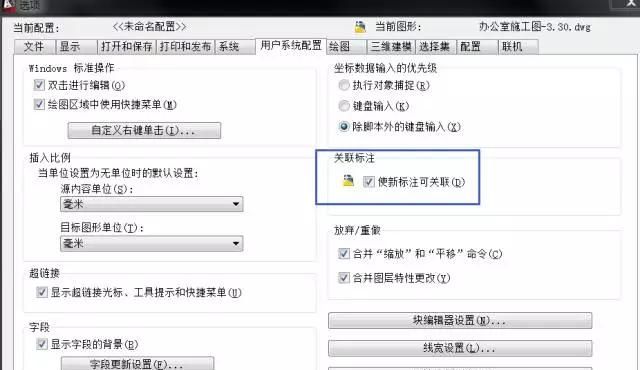

通过选项面板的设置去控制，具体的上文已经分析过了，那个关联属性的开关不是一个公式化的东西，看各个模板所用的方法而定：
从此后来标注时的心情应该是这样的：
最后小小的总结分析一下，本期内容很有代表性，实则问题的根源还是模板本身的熟悉程度上，就是关联属性的基本作用点的所在，搞清楚了这个就容易把模板重新设定一下了，否则必然事倍功半，效率低下。
【感谢观看，共同进步】
转载请注明出处及作者
