这是一们网友问的问题,先看题目:在指定位置将正面图改为半剖面图,补出带有半剖面图侧面图

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

20230820_01_01

一、分析与说明

1.1、做这类题目第一要能够读懂所给的投影图形

1.2、了解画法几何的基础知识,清楚视图之间投影对应

1.3、熟悉绘制剖视图标准规范

1.4、如果画法几何学得不够扎实,最好掌握必定的绘制立体图的方法,能够根据三视图绘制出三维实体图,以协助理解。

1.5、学会通过“放样”创建三维实体,并熟悉它的设置项

1.6、对闭合图形面域进行拉伸可以生成三维实体

1.7、三维实体进行并集差集交集操作可以得到新的三维实体

二、视图间的投影

2.1、如果画法几何学得过关,直接找关键点对应投影点就可以绘制出来。

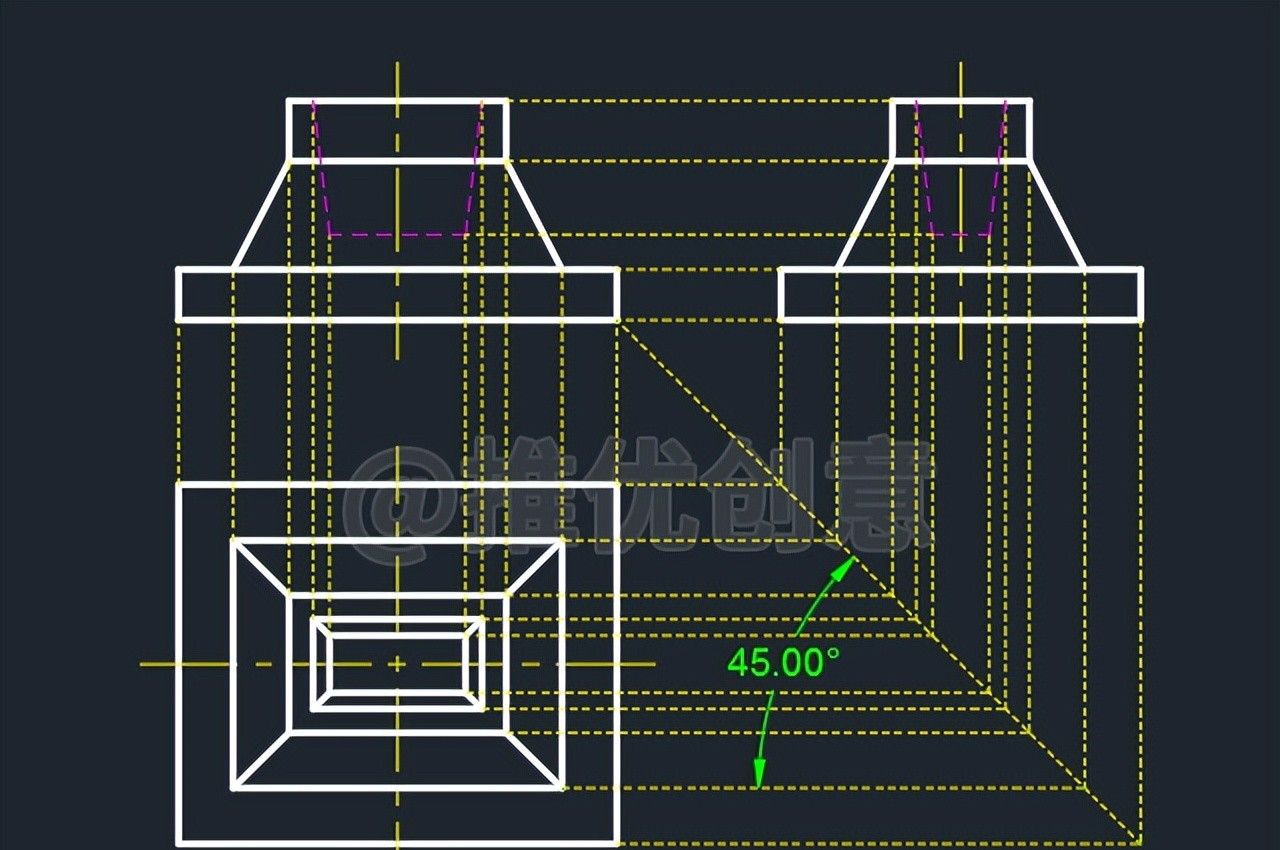

视图间的投影对应如下图,其中黄色虚线投影对应线每个视图的每个位置另外两个视图投影对应线,这样可以避免漏画多画位置不对应等问题。

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

20230820_01_01

2.2、三视图绘制完成后如下图。

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

20230820_01_01

2.3、将前视图改为半剖前视图,补画半剖左视图,完成后如下图。

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

20230820_01_01

三、绘制三维实体协助理解

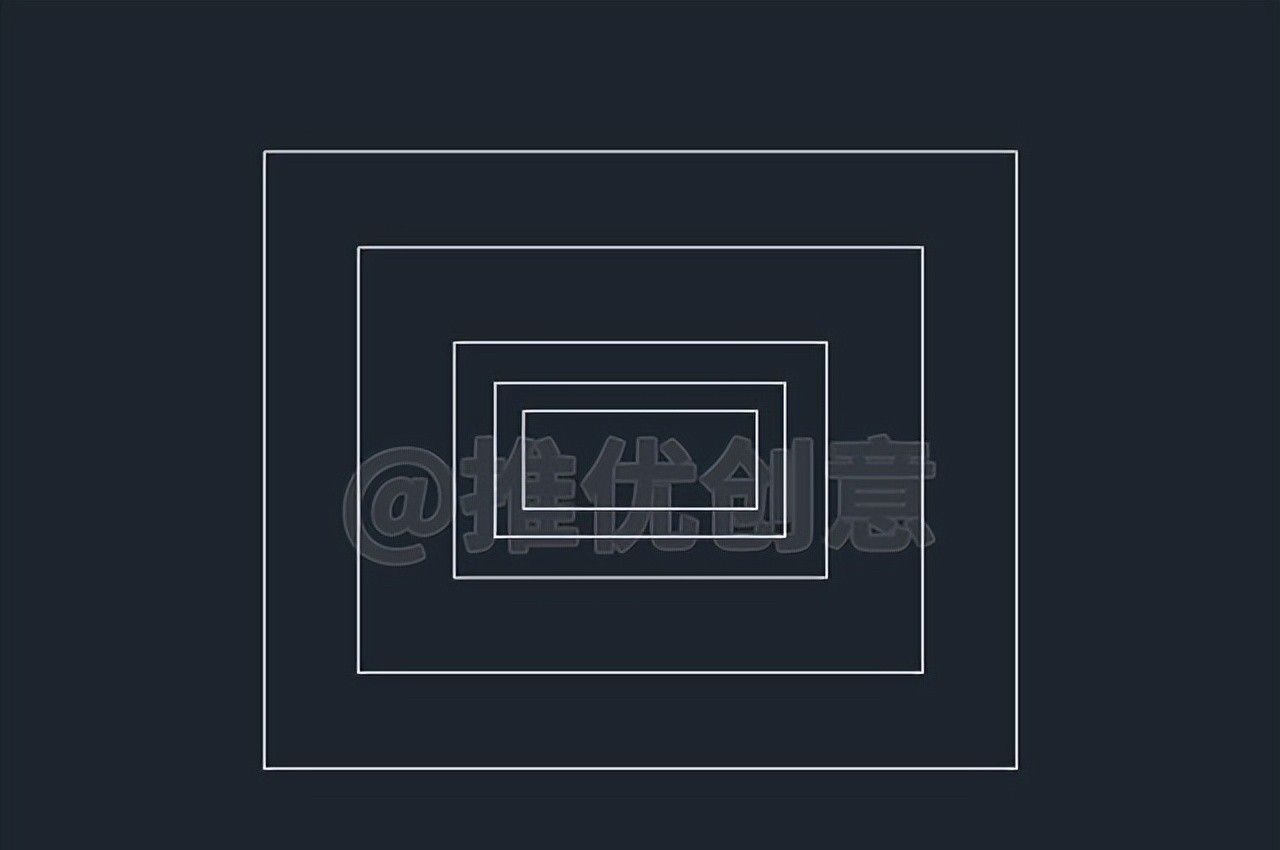

3.1、命令行输入“CO”后回车,启用“复制”命令。从俯视图复制以下轮廓线

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

20230820_01_02

3.2、如果它们不是五个矩形,命令行输入“J”后回车,启用“合并”命令,将它们合并成青色矩形A青色矩形B青色矩形C黄色矩形D黄色矩形E

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

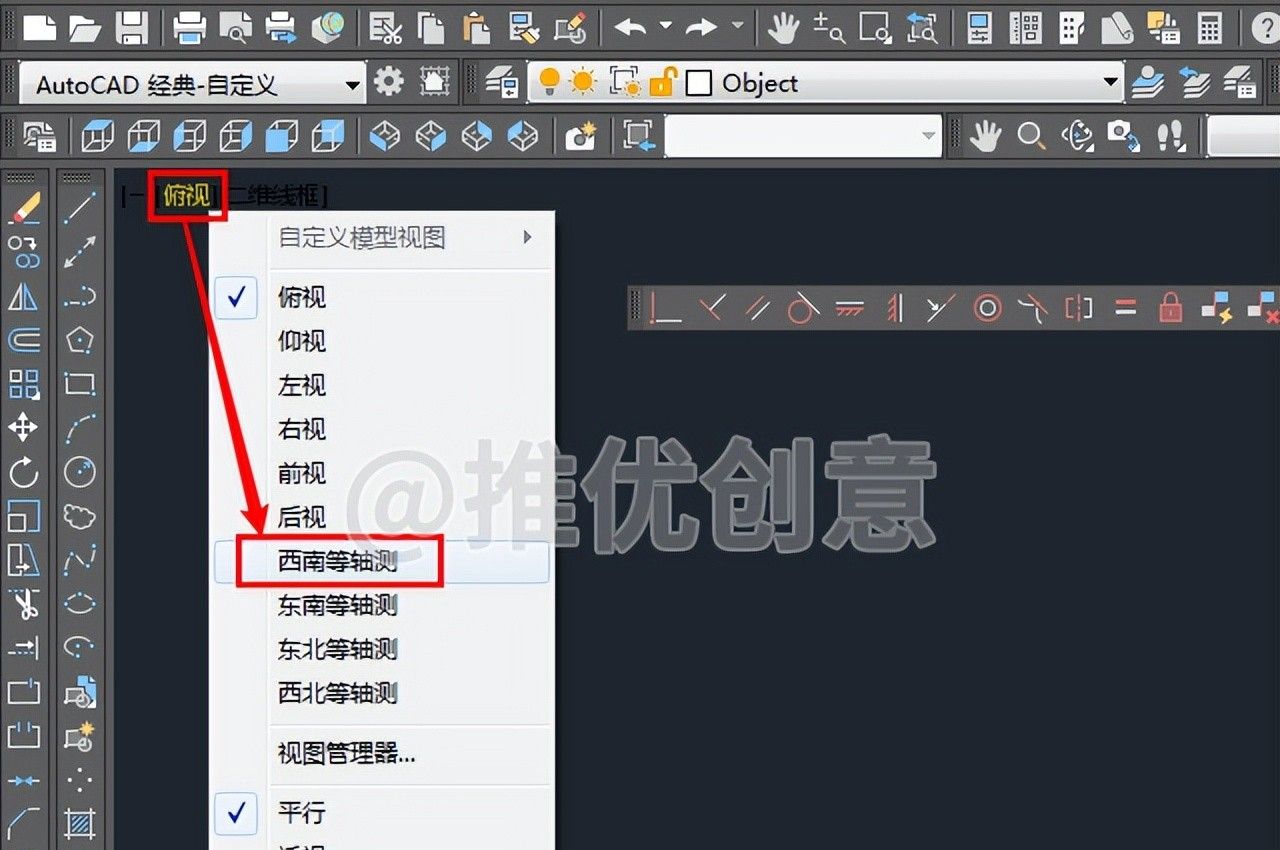

3.3、如下图所示,点开左上角“视口控件”的下拉,然后点选西南等轴测”。

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

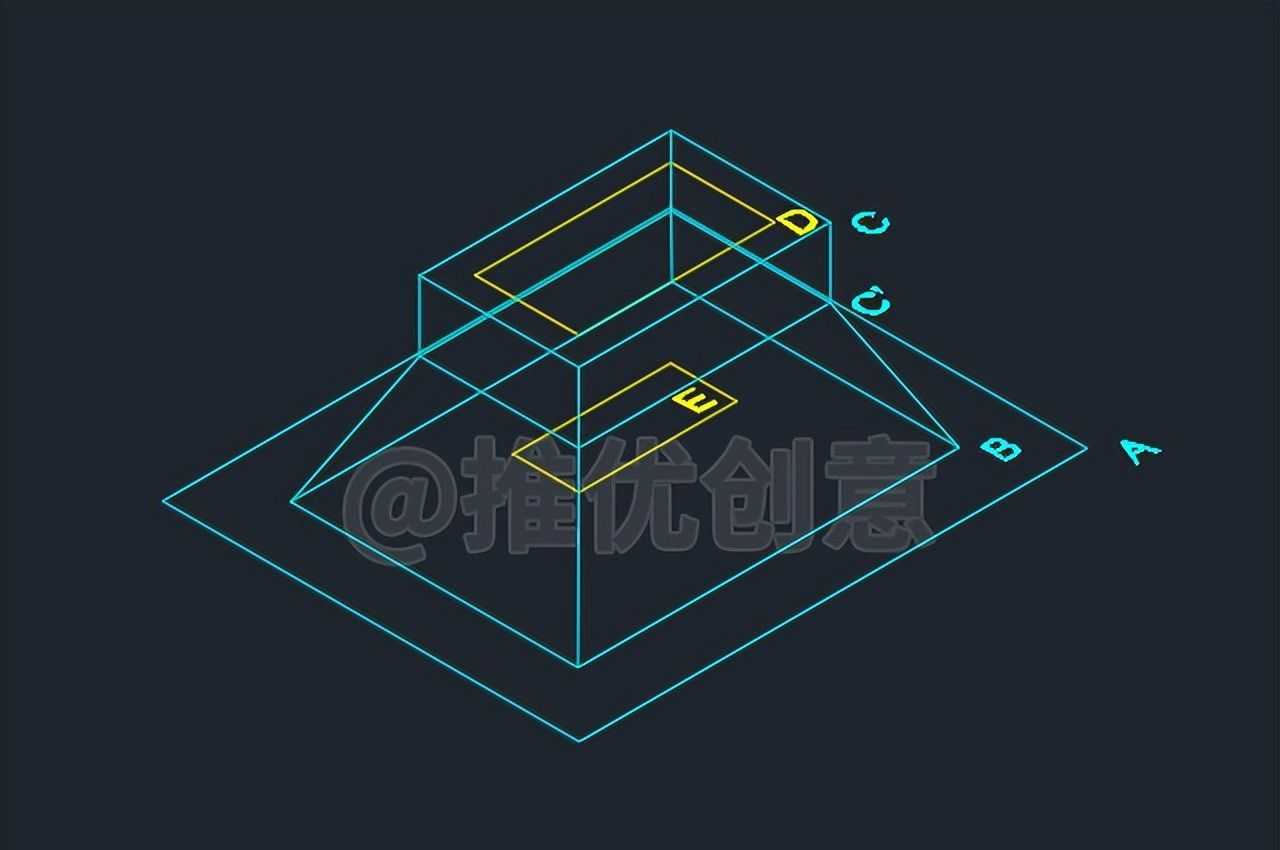

3.4、切换到“西南等轴测三维视图后如下图。

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

3.5、按键盘上的“F8”键,打开“正交”,选中青色矩形C黄色矩形D,命令行输入“M”后回车,启用“移动”命令,在绘图区任意位置单击拾取一点作为移动的基点,向移动光标,输入“15.4”后回车,这样就将青色矩形C黄色矩形D竖直向上移动了15.4个单位。

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

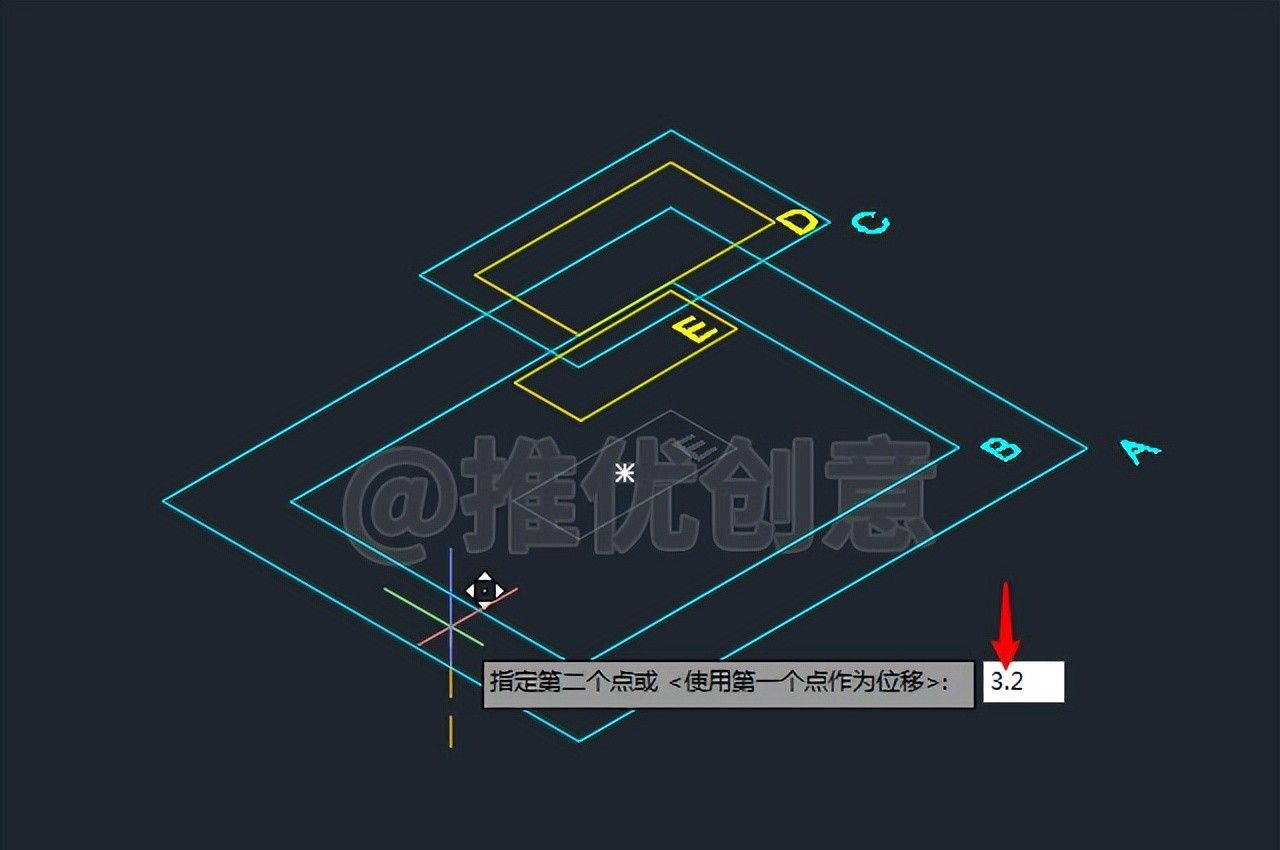

3.6、选中黄色矩形E命令行输入“M”后回车,启用“移动”命令,在绘图区任意位置单击拾取一点作为移动的基点,向移动光标,输入“3.2”后回车,这样就将黄色矩形E竖直向上移动了3.2个单位。

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

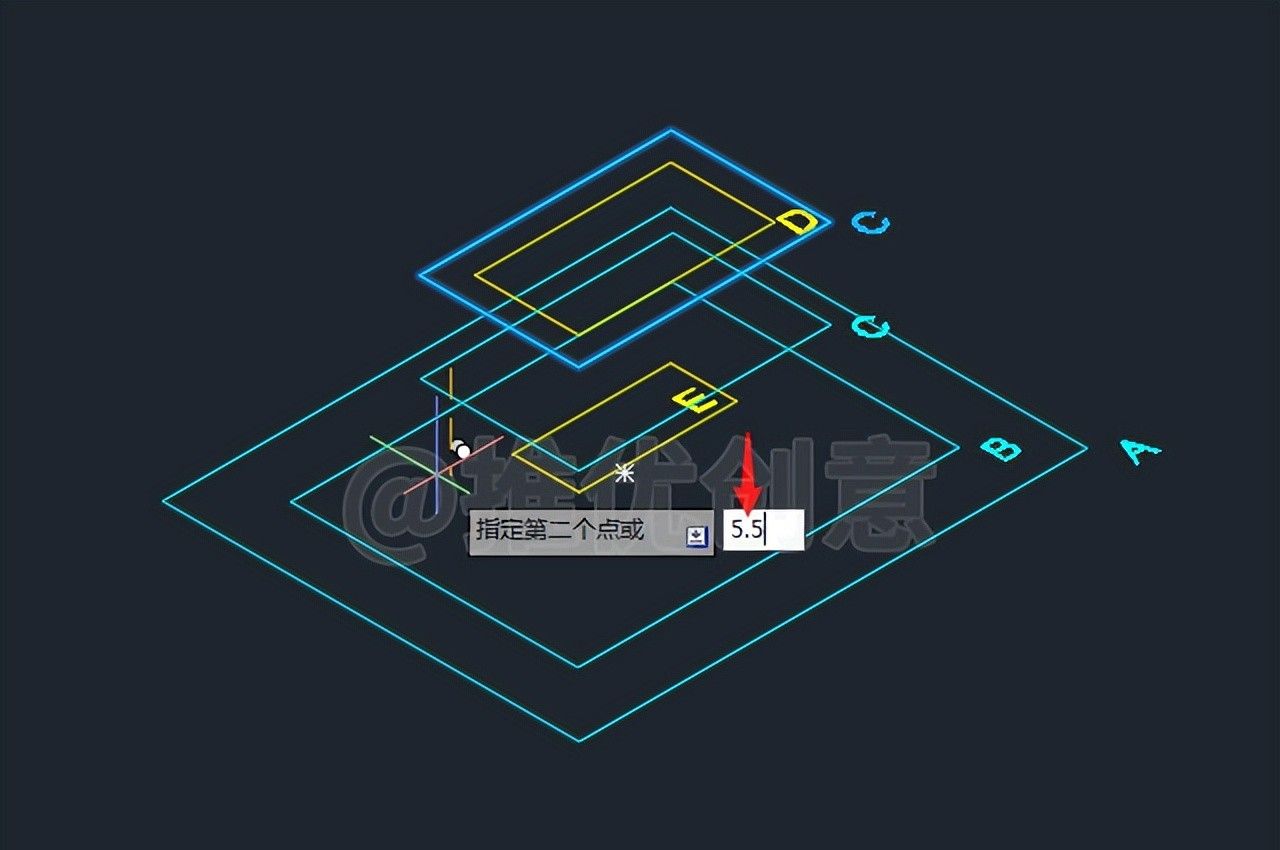

3.7、选中青色矩形C命令行输入“CO”后回车,启用“复制”命令,在绘图区任意位置单击拾取一点作为复制的基点,向移动光标,输入“5.5”后回车,指定复制的第二点

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

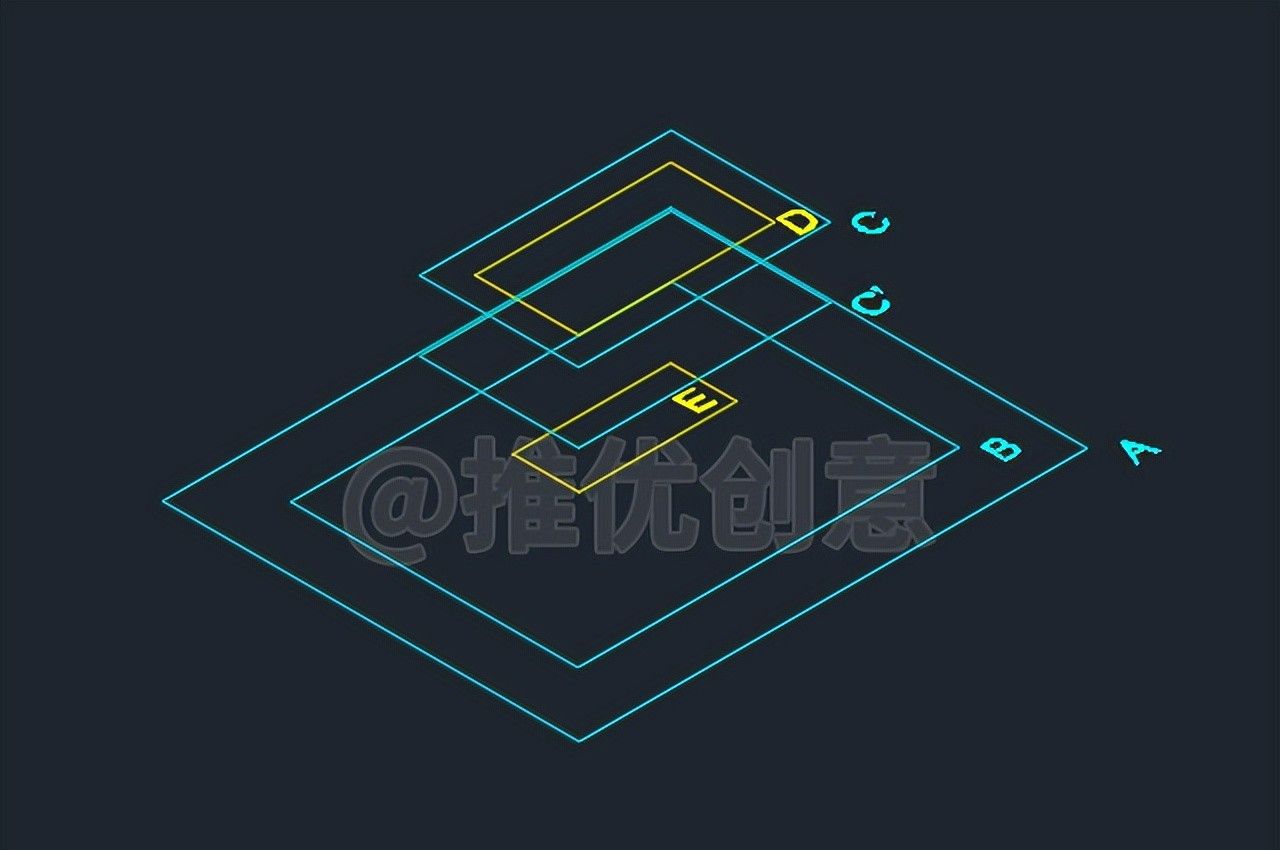

3.8、复制完成后就在青色矩形C正下方5.5个单位处得到了一个全等的青色矩形C’

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

3.9、命令行输入“LOFT”后回车,启用“放样”命令。

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

3.10、依次点选青色矩形C青色矩形C’青色矩形B作为要放样的对象回车

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

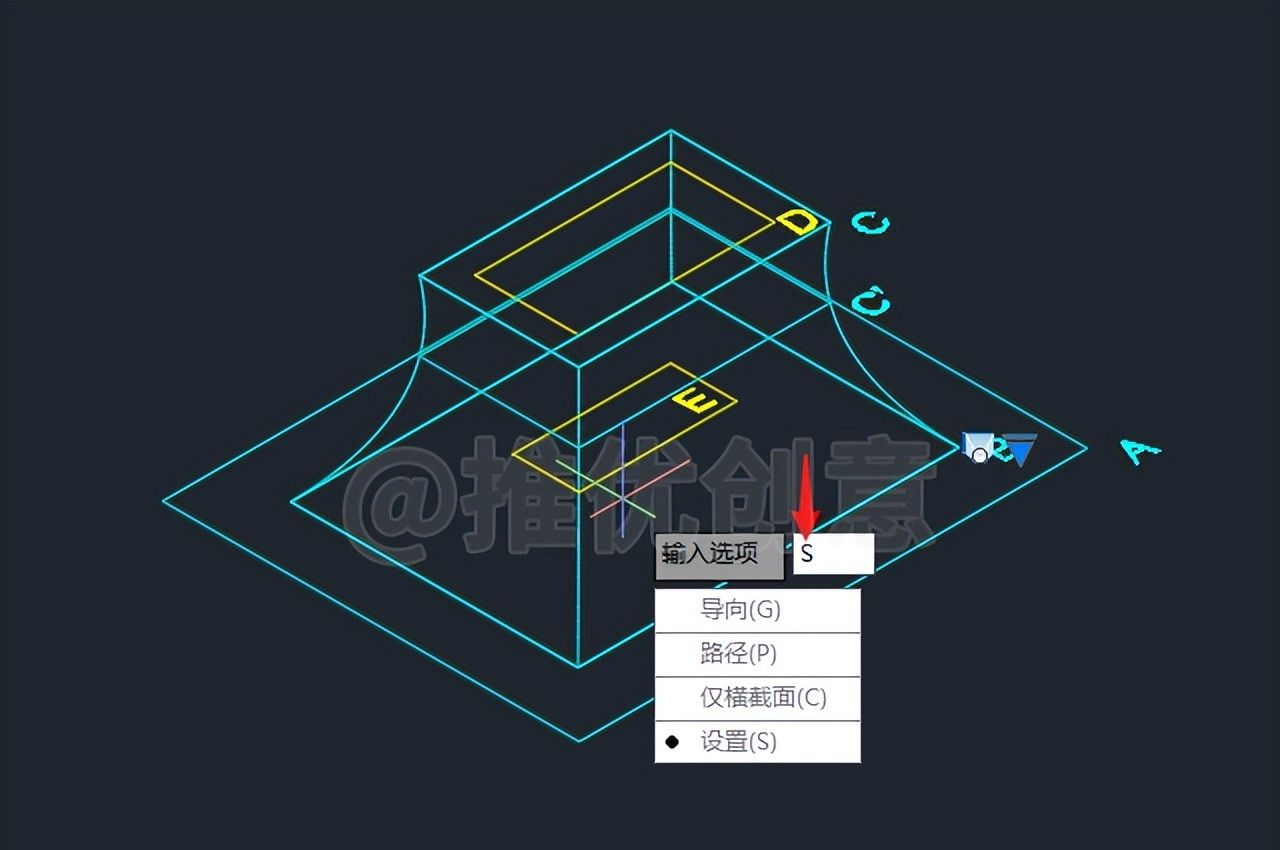

3.11、当自动弹出选项菜单时,输入“S”后回车,选择设置

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

3.12、在自动弹出的“放样设置”对话框上点选直纹”,然后点击“确定”。

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

3.13、这样就通过“放样”绘制出了一个青色三维实体B

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

3.14、直接回车,再次启用“放样”命令,点选黄色矩形D黄色矩形E作为要放样的对象回车

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

3.15、再次回车这样就通过“放样”绘制出了一个黄色三维实体D

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

3.16、选中青色矩形A,命令行输入“EXT”后回车,启用“拉伸”命令。

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

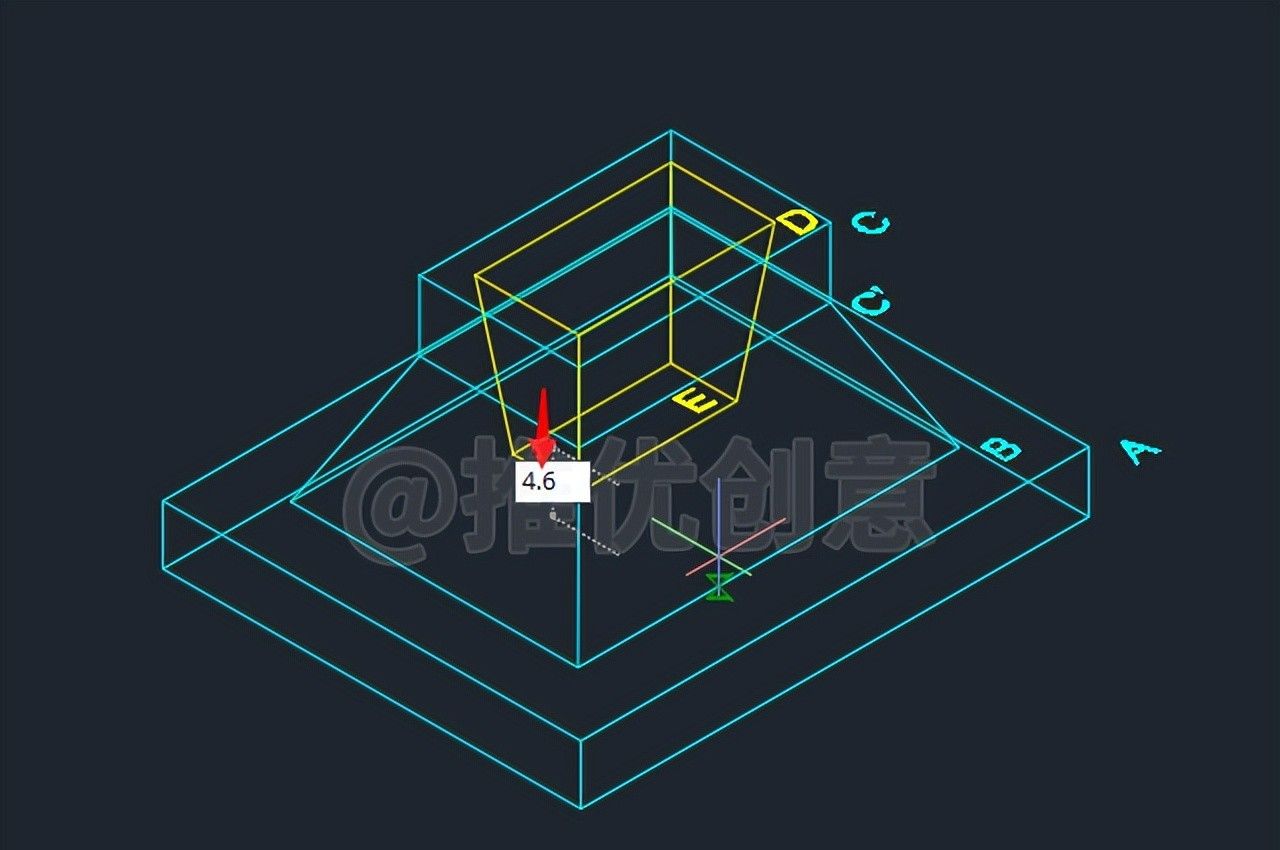

3.17、移动光标,输入拉伸的高度值4.6”后回车。

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

3.18、这样就将青色矩形A拉伸成了一青色长方体A

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

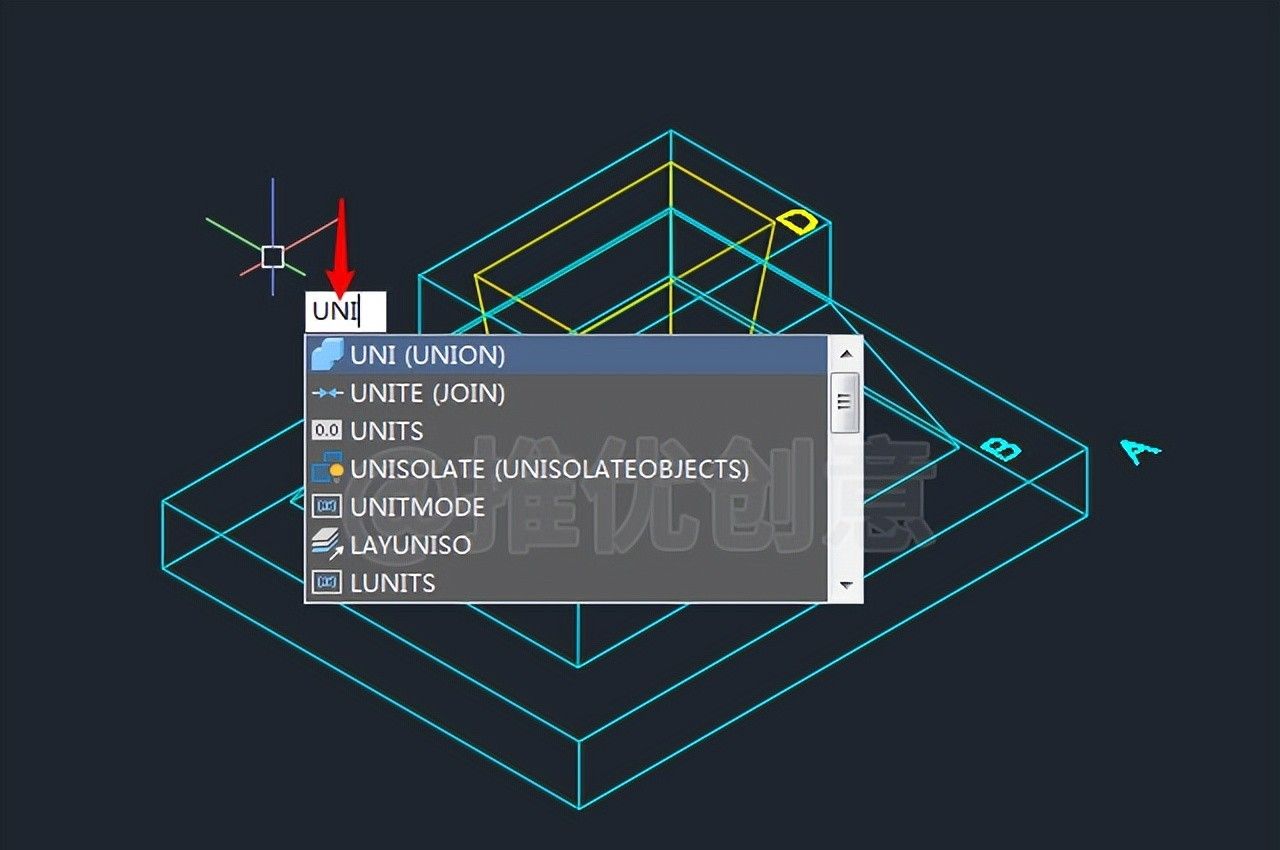

3.19、命令行输入“UNI”后回车,启用“合并”命令。

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

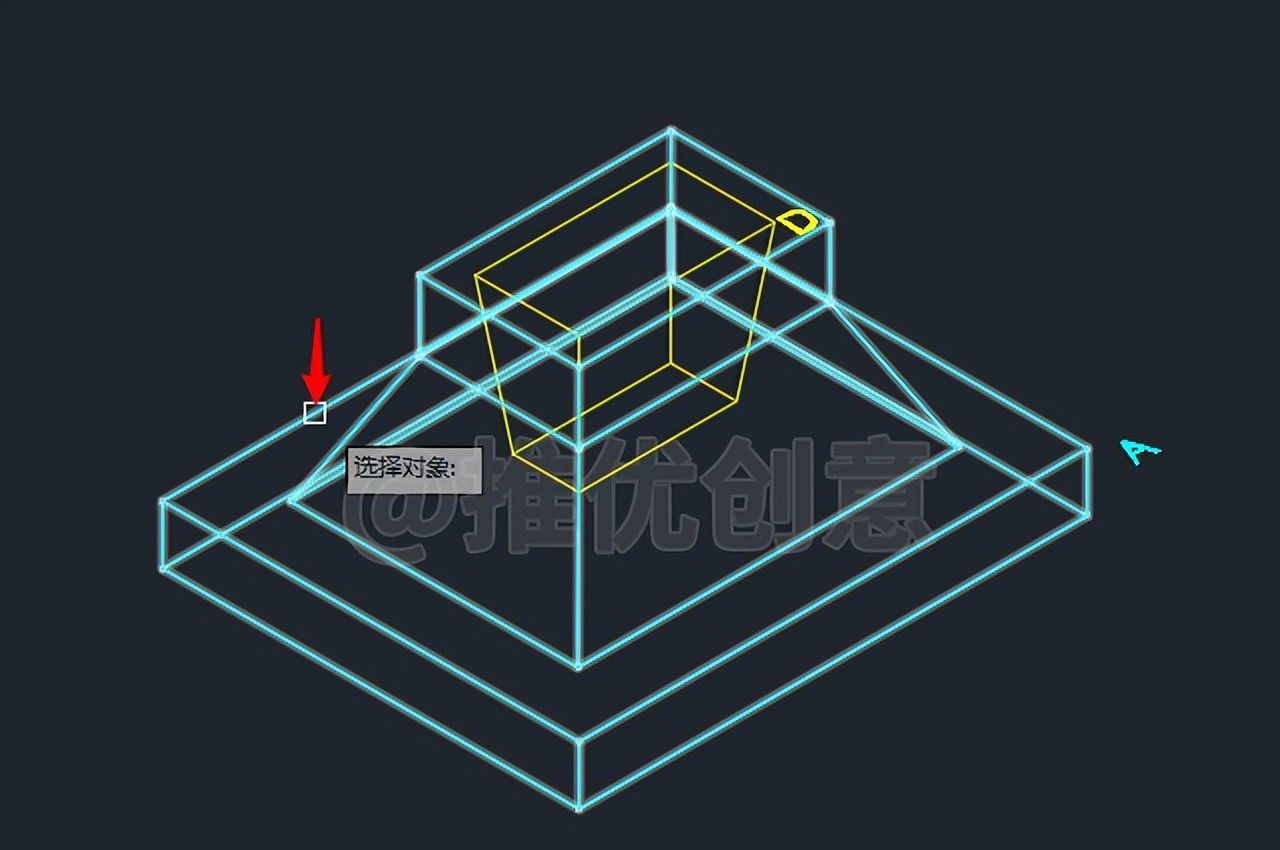

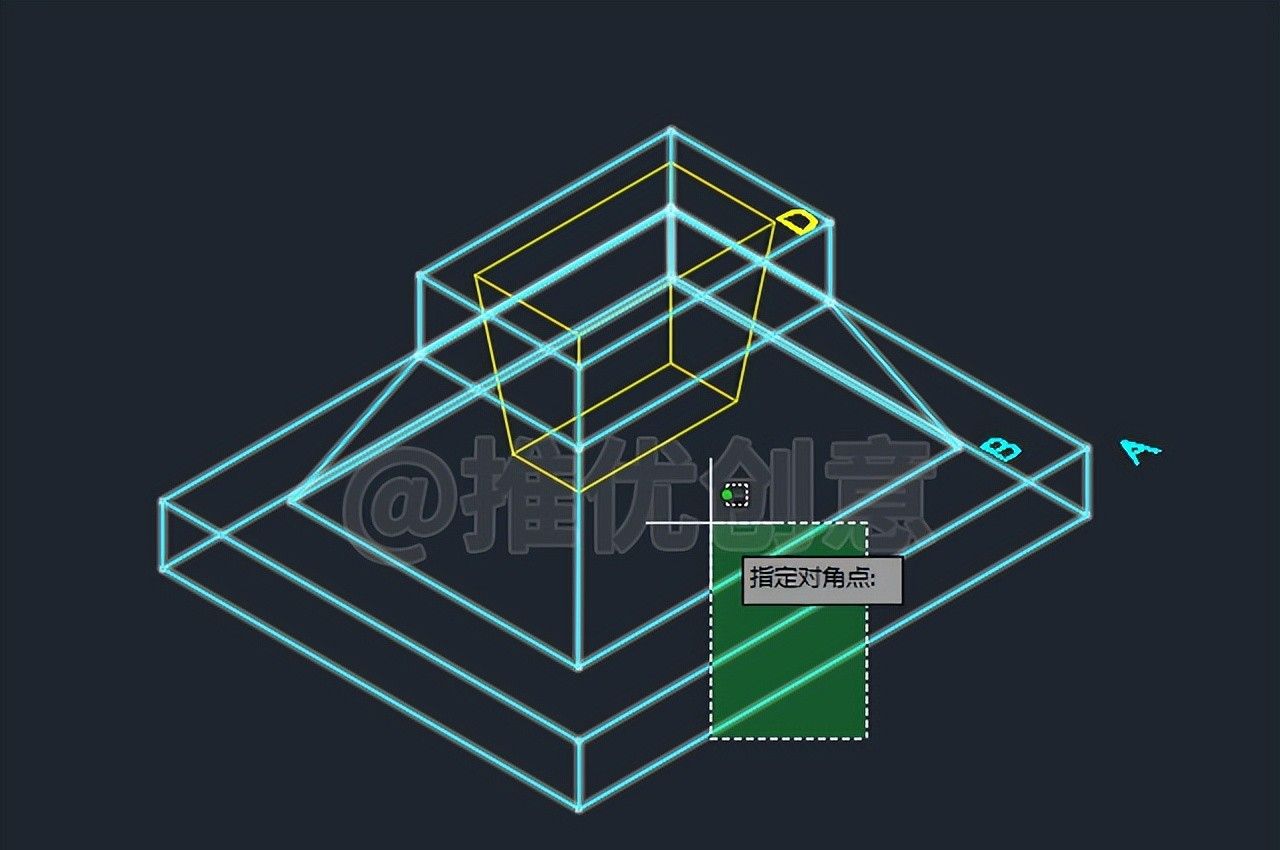

3.20、交叉框选青色长方体A青色三维实体B作为要合并的对象回车,这样就将青色长方体A青色三维实体B合并成了一个青色三维实体A

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

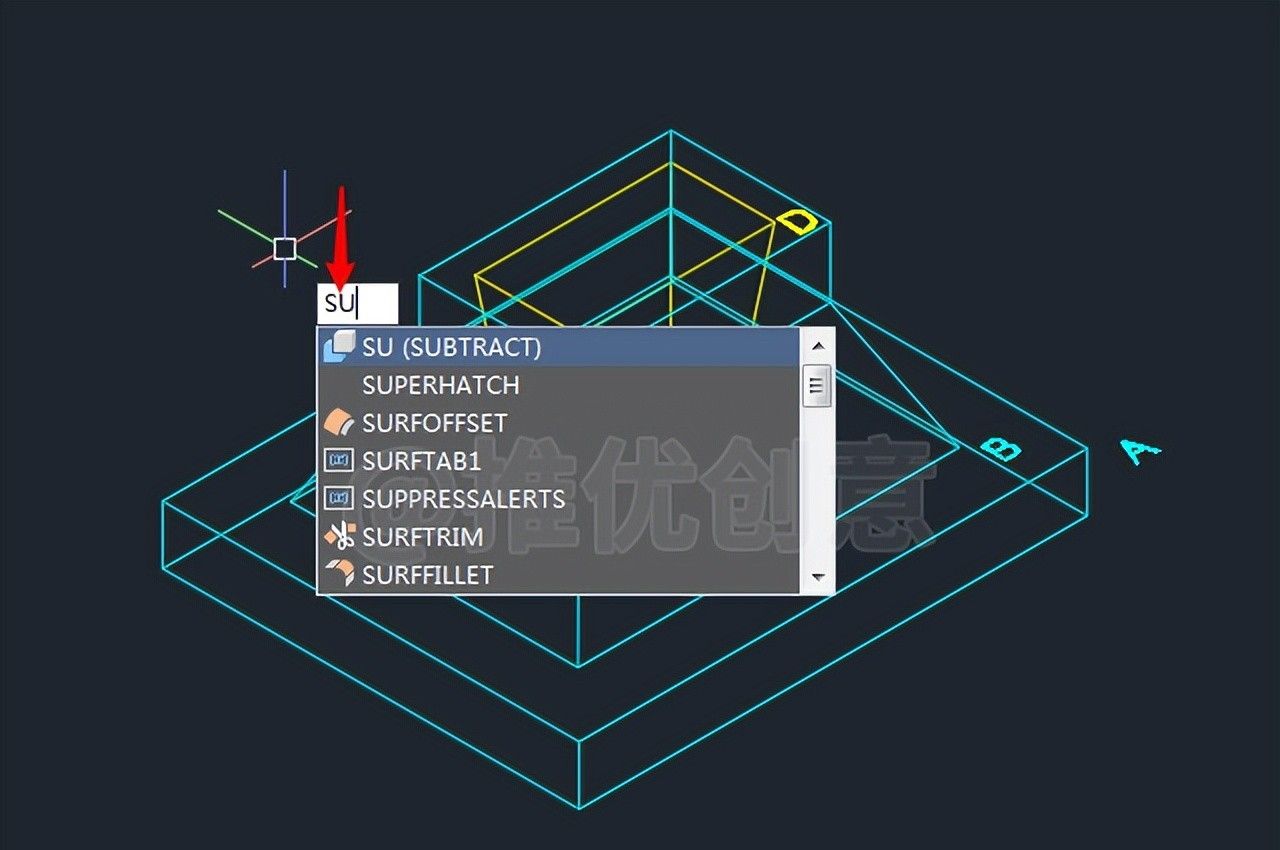

3.21、命令行输入“SU”后回车,启用“差集”命令。

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

3.22、点选青色三维实体A作为被减对象回车

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

3.23、点选黄色三维实体D作为减去对象回车,这样就从青色三维实体A中将黄色三维实体D减去掉了,挖出了中间盲孔

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

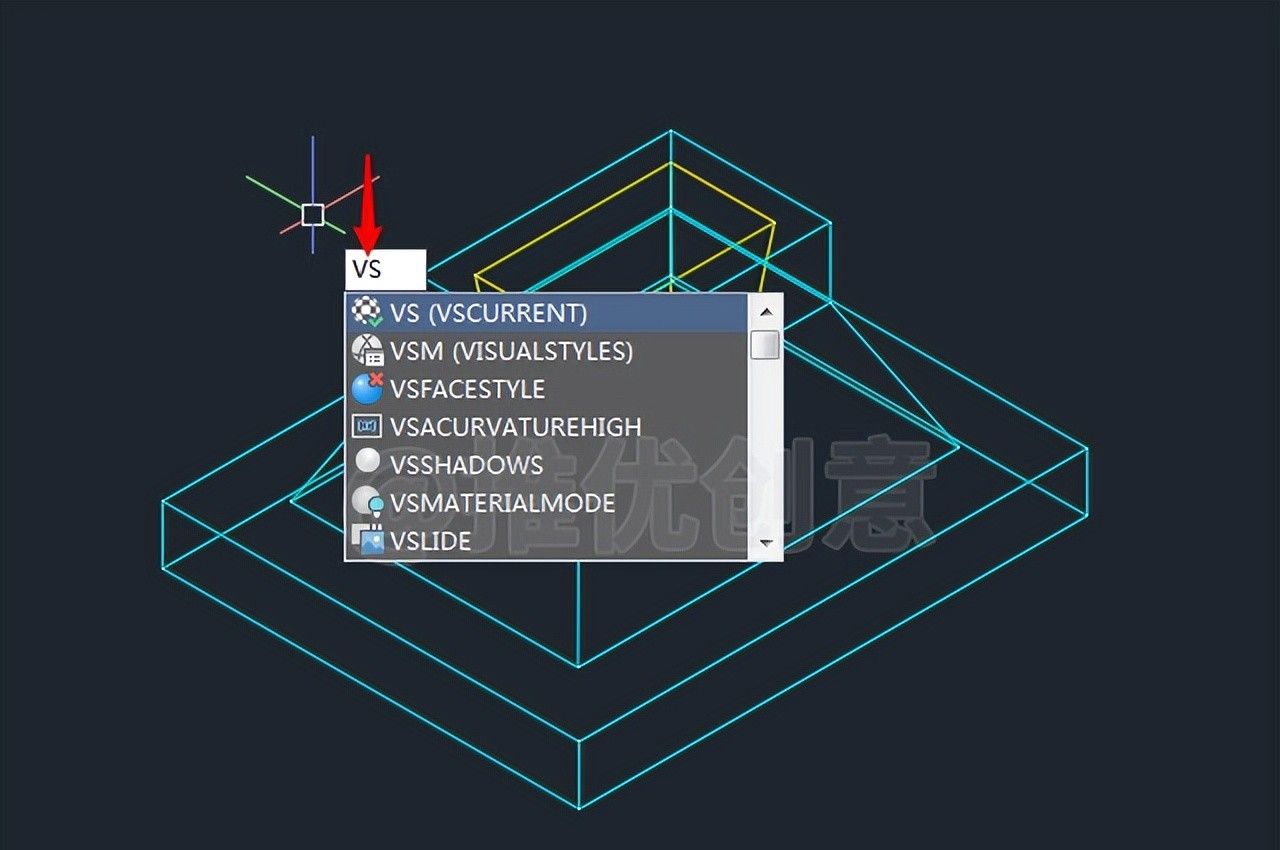

3.24、命令行输入“VS”后回车,启用“视觉样式”选项。

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

3.25、输入“C”后回车,选择“概念视觉样式

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

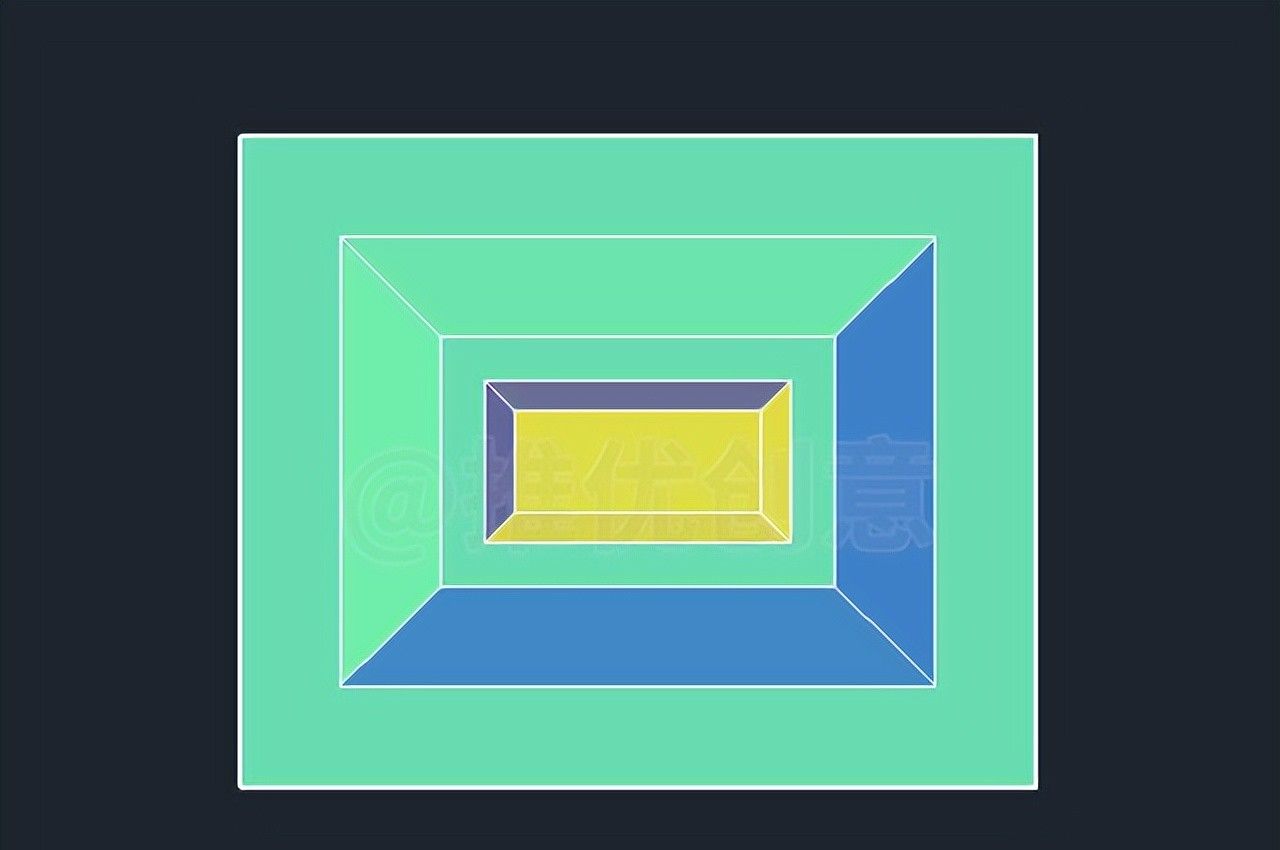

3.26、概念视图样式下的三维实体如下图。

至此,三维实体绘制完毕。

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

3.27、三维实体俯视图

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

3.28、三维实体前视图

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

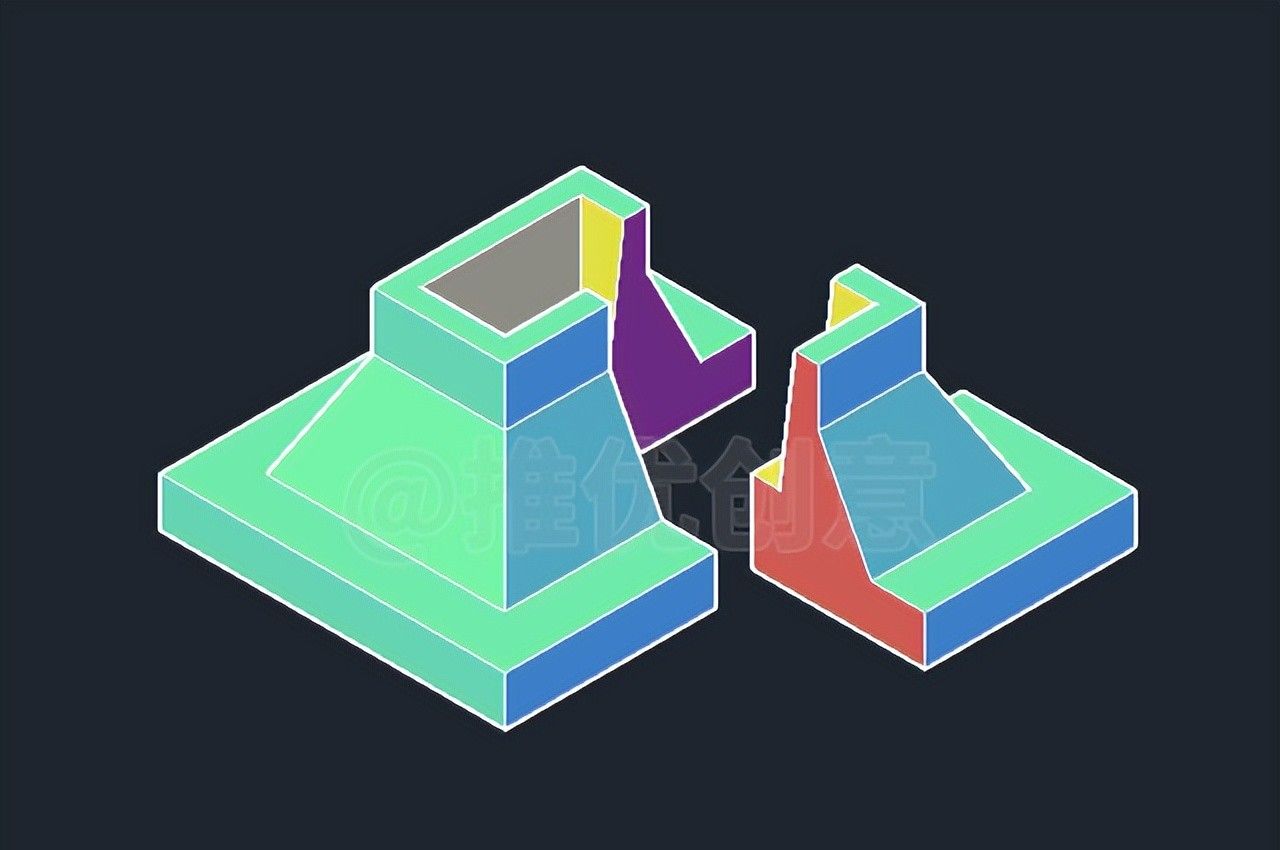

3.29、将三维实体沿着 1-1 剖切线剖开,在剖切时,所有的橙色面剖切面相接触

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

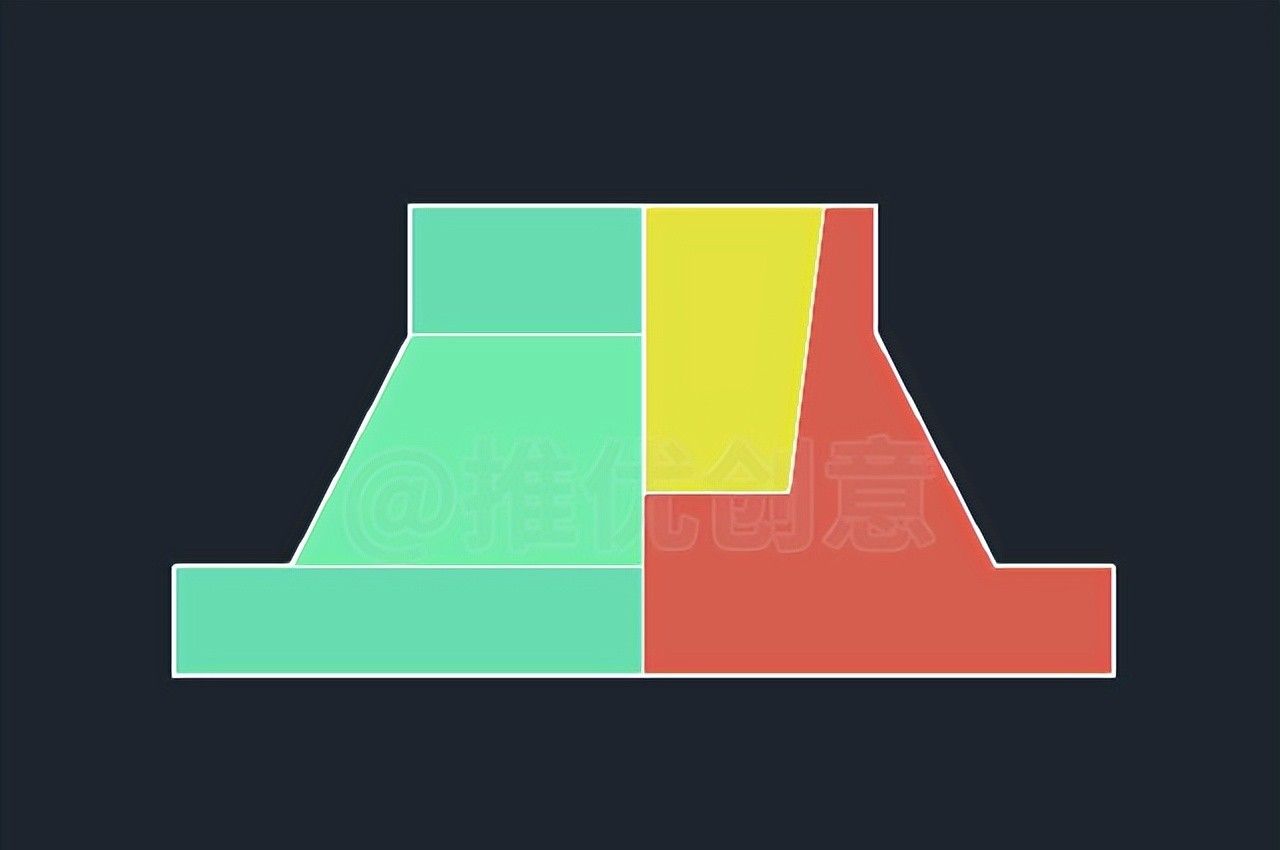

3.30、三维实体半剖前视图

在剖切时,所有的橙色面剖切面相接触,所以是要填充剖面线的面

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

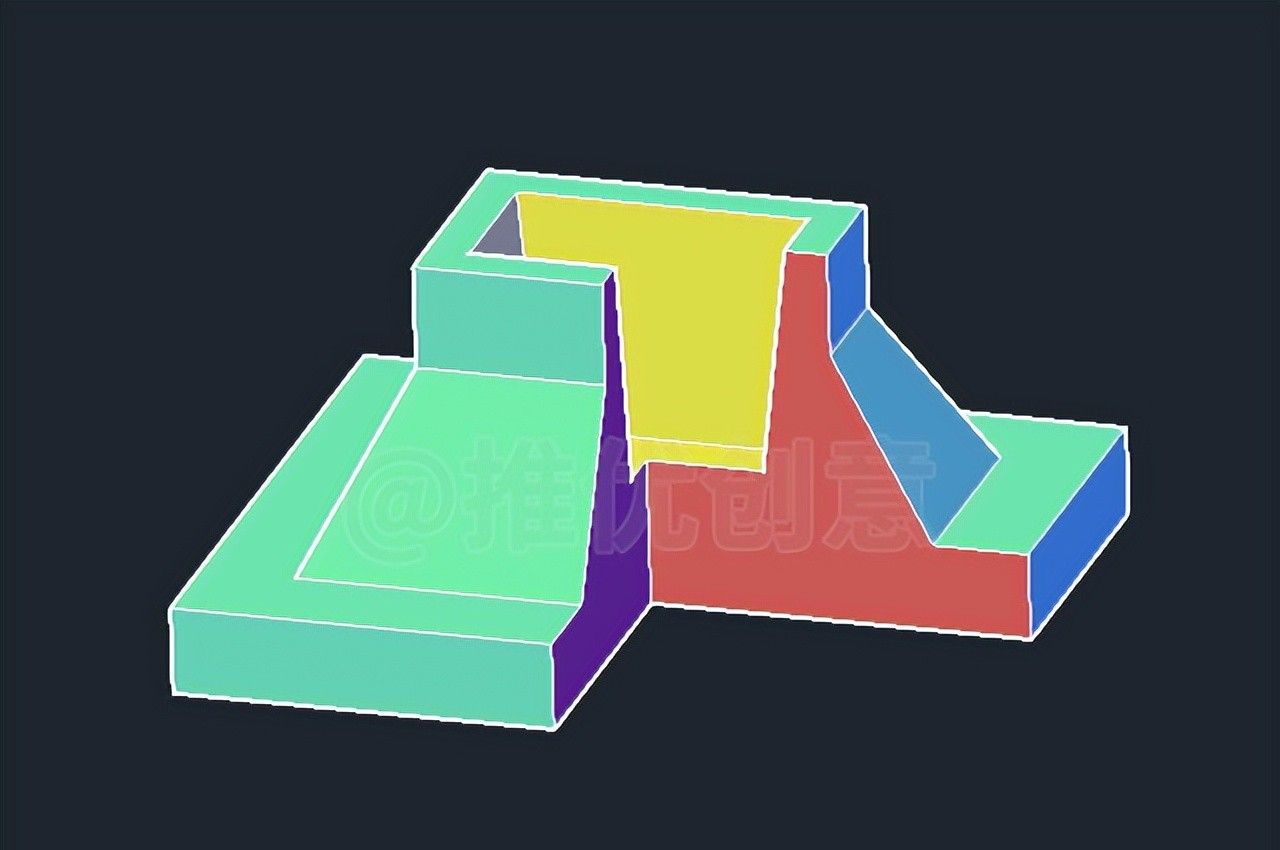

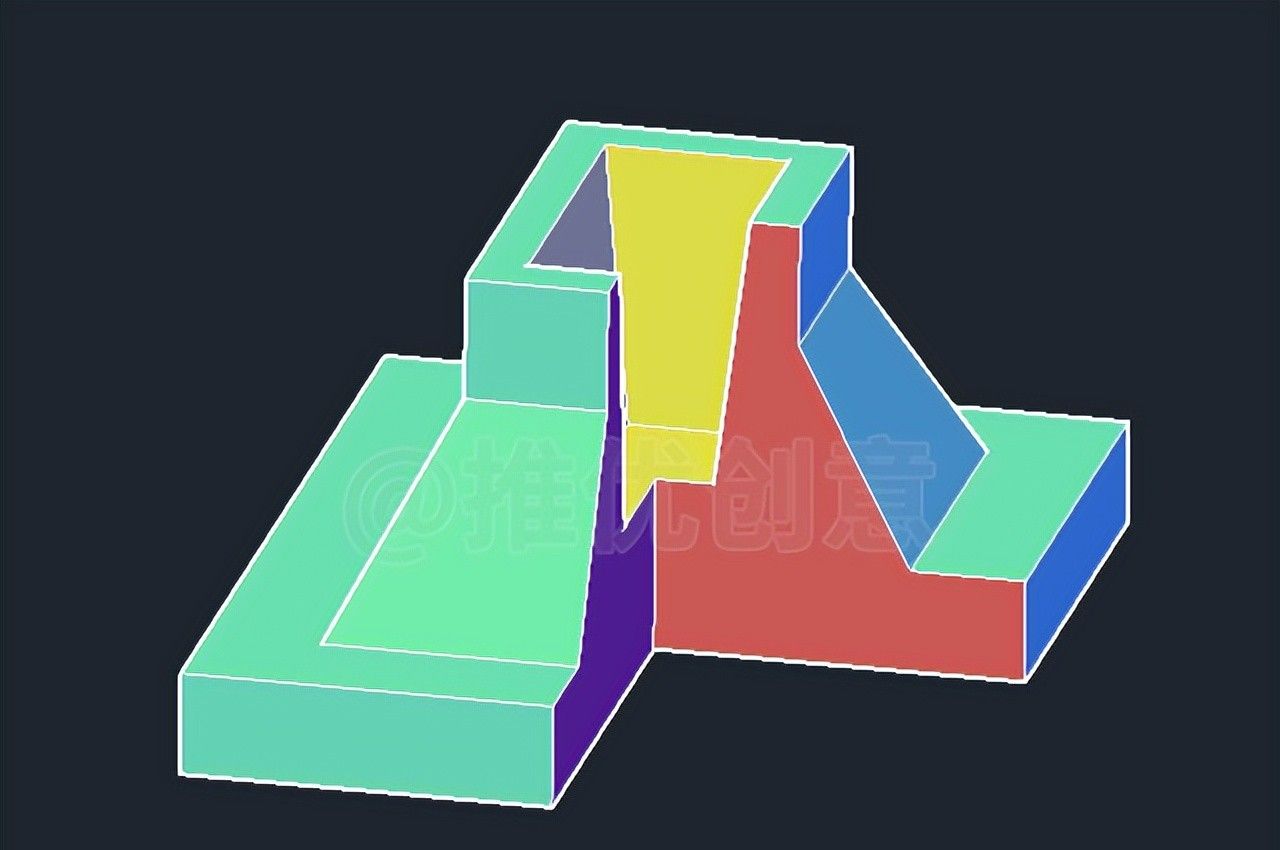

3.31、另一个视角下的剖切后的三维实体,协助理解半剖前视图

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

3.32、三维实体左视图

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

3.33、将三维实体沿着 2-2 剖切线剖开,在剖切时,所有的橙色面剖切面相接触

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

3.34、三维实体半剖左视图

在剖切时,所有的橙色面剖切面相接触,所以是要填充剖面线的面

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模

3.35、另一个视角下的剖切后的三维实体,协助理解半剖左视图

将前视图改为半剖前视图,并补画半剖左视图 机械制图 CAD三维建模
