今天想跟大家分享一下最近学习工业自动化的东西，都是些实打实的技术。从最基础的PLC面板开始，到变频器端子怎么接线，再到伺服电机结构图，这些都是实操要用到的内容。还学了温度传感器怎么连到PLC，模拟量信号怎么处理，感觉都是干巴巴的硬知识，但的确有用。跟着教程把七个基本程序跑了一遍，虽然遇到不少问题，列如传送指令总出错，但慢慢调也能解决。还记了些工控常用的英文单词，虽然记不住太多，但看说明书能看得清楚。目前把这些零碎的知识整理了一下，发现实则都是围绕几个核心东西转，就是控制核心PLC、动力部分变频器电机，还有信号采集这些传感器。

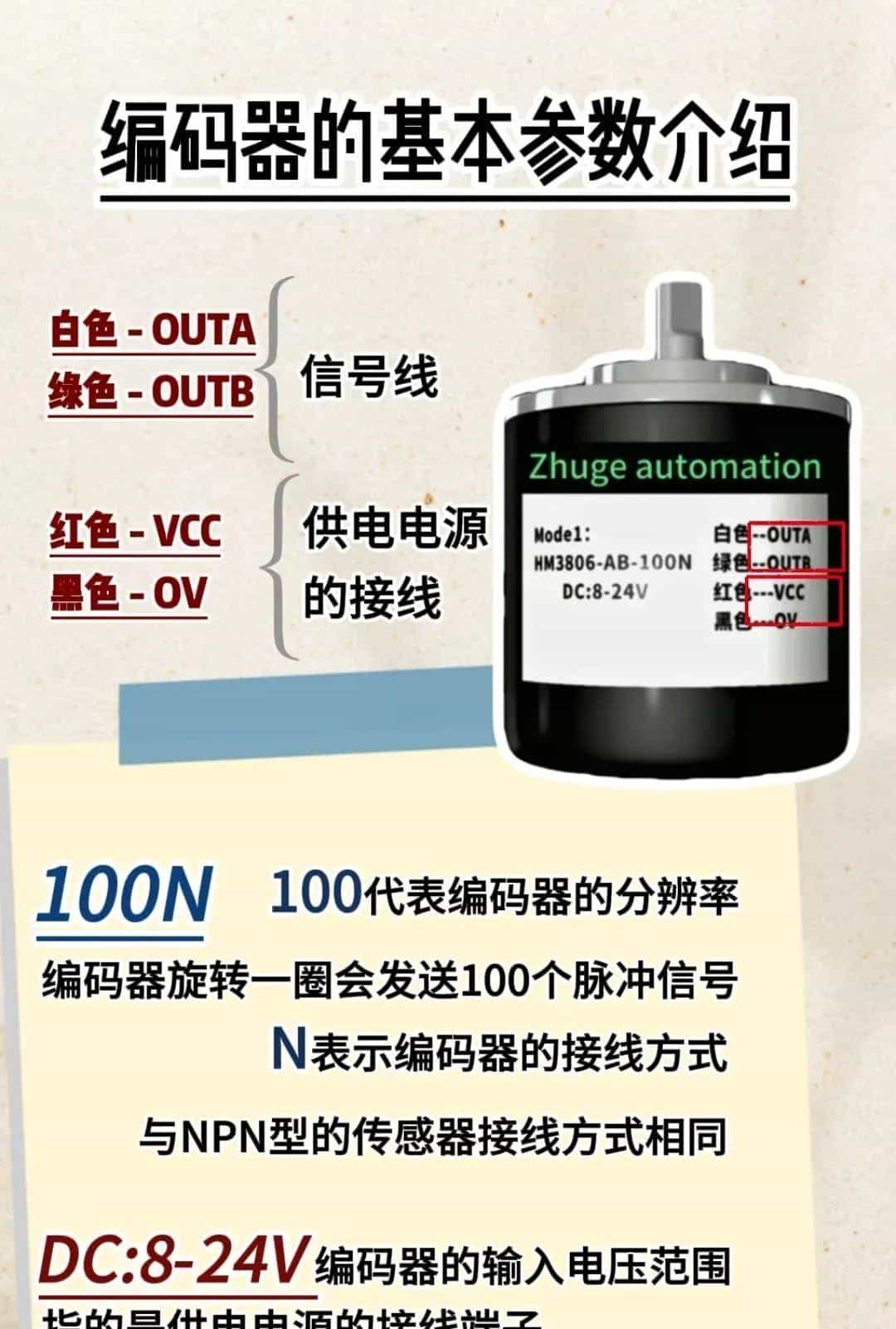

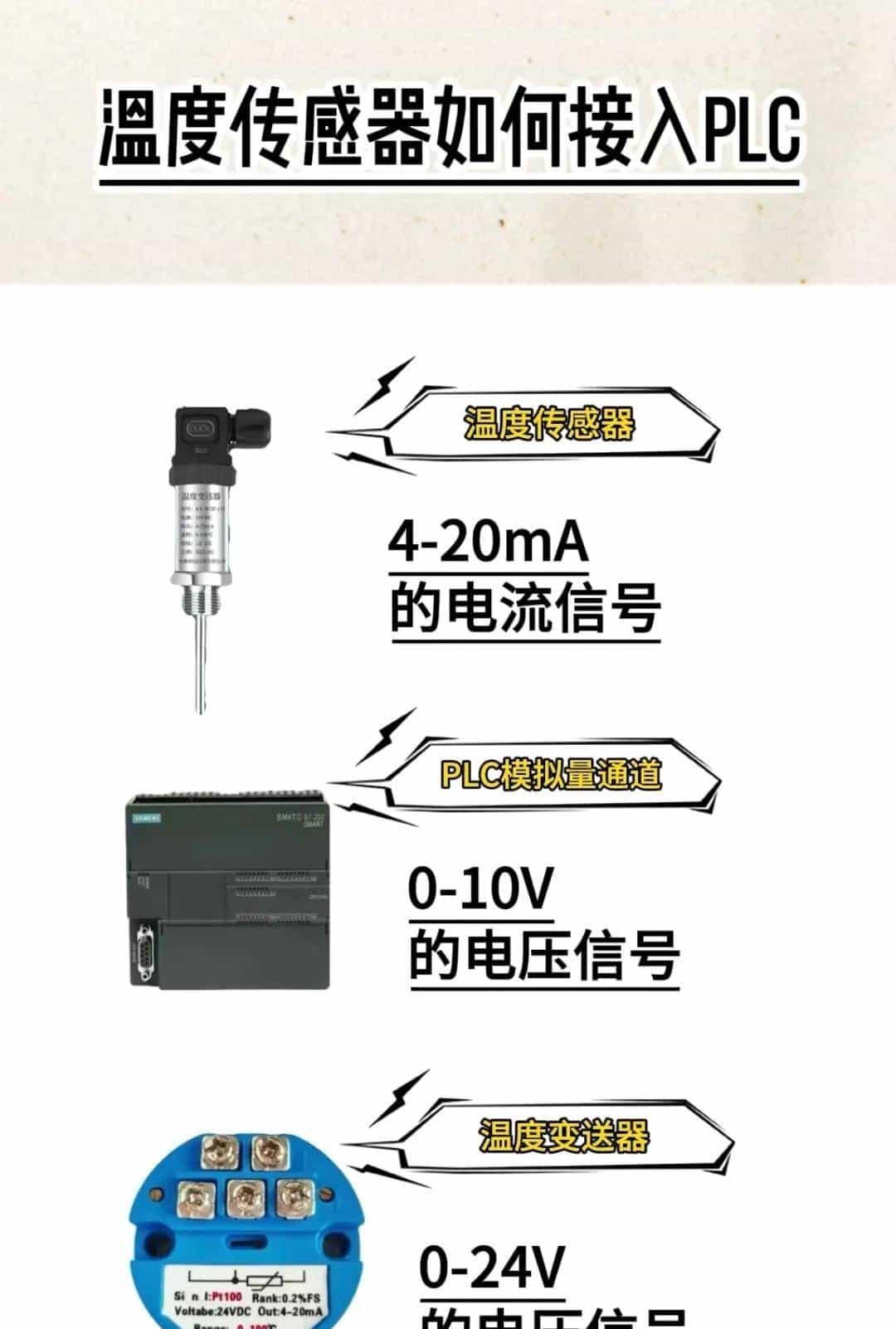

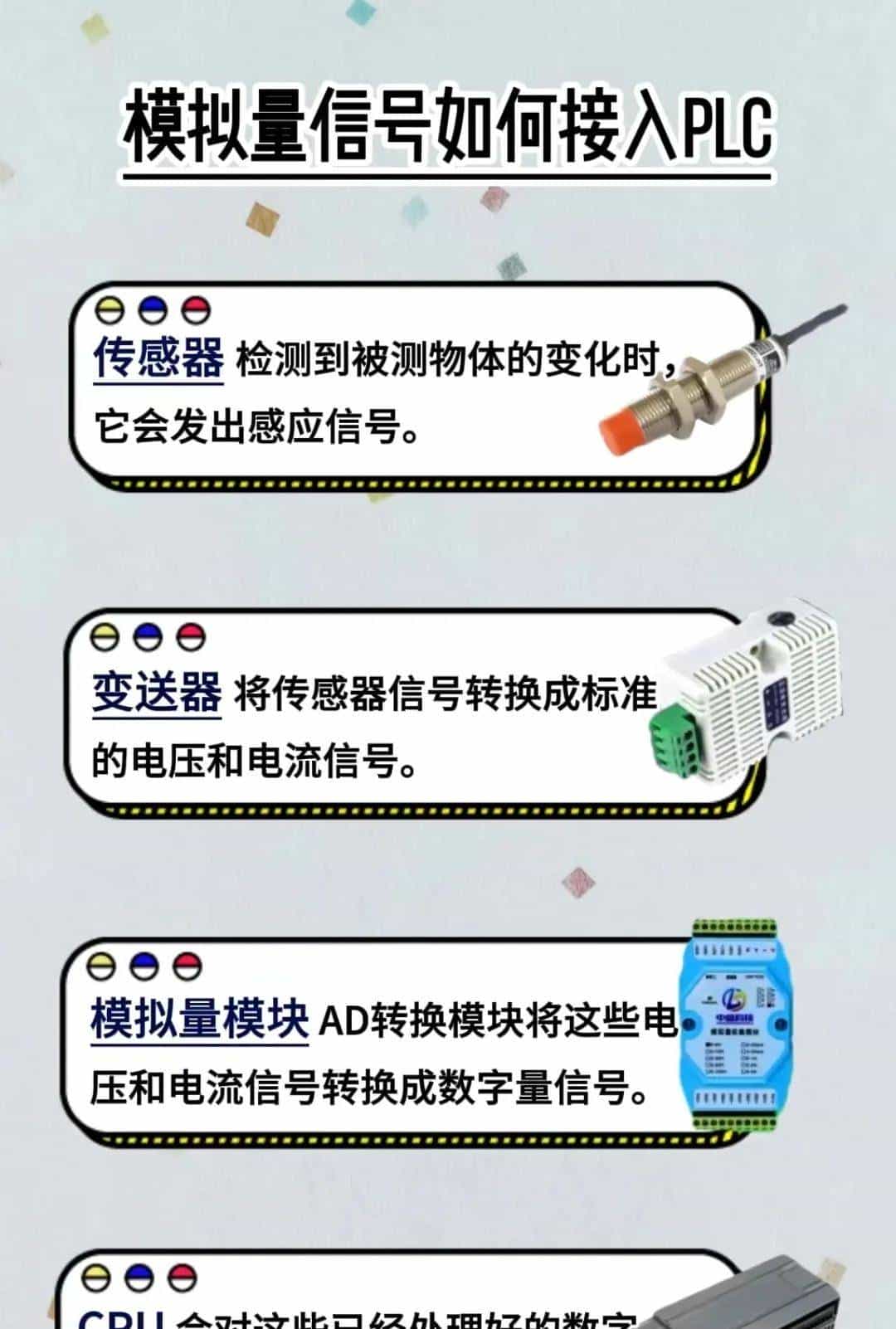

先说说PLC，这玩意儿是工业控制的大脑，面板上一堆按钮和指示灯，操作手册里写了不少指令代码。变频器跟PLC连着用，主要控制电机转速，端子图看着复杂，但实则就是电源线、信号线这些接口。伺服电机比普通电机准确，结构里有编码器实时反馈位置，这个编码器参数得调对了才能稳定运行。温度传感器连PLC的话得用特殊模块，模拟量信号转换容易出错，得反复检查接线和参数设置。编码器选型得看分辨率和防护等级，不同型号参数差别挺大。

PLC面板介绍、变频器面包介绍、PLC基本的指令”>PLC面板介绍、变频器面包介绍、PLC基本的指令” title=”电工知识大全>PLC面板介绍、变频器面包介绍、PLC基本的指令”>

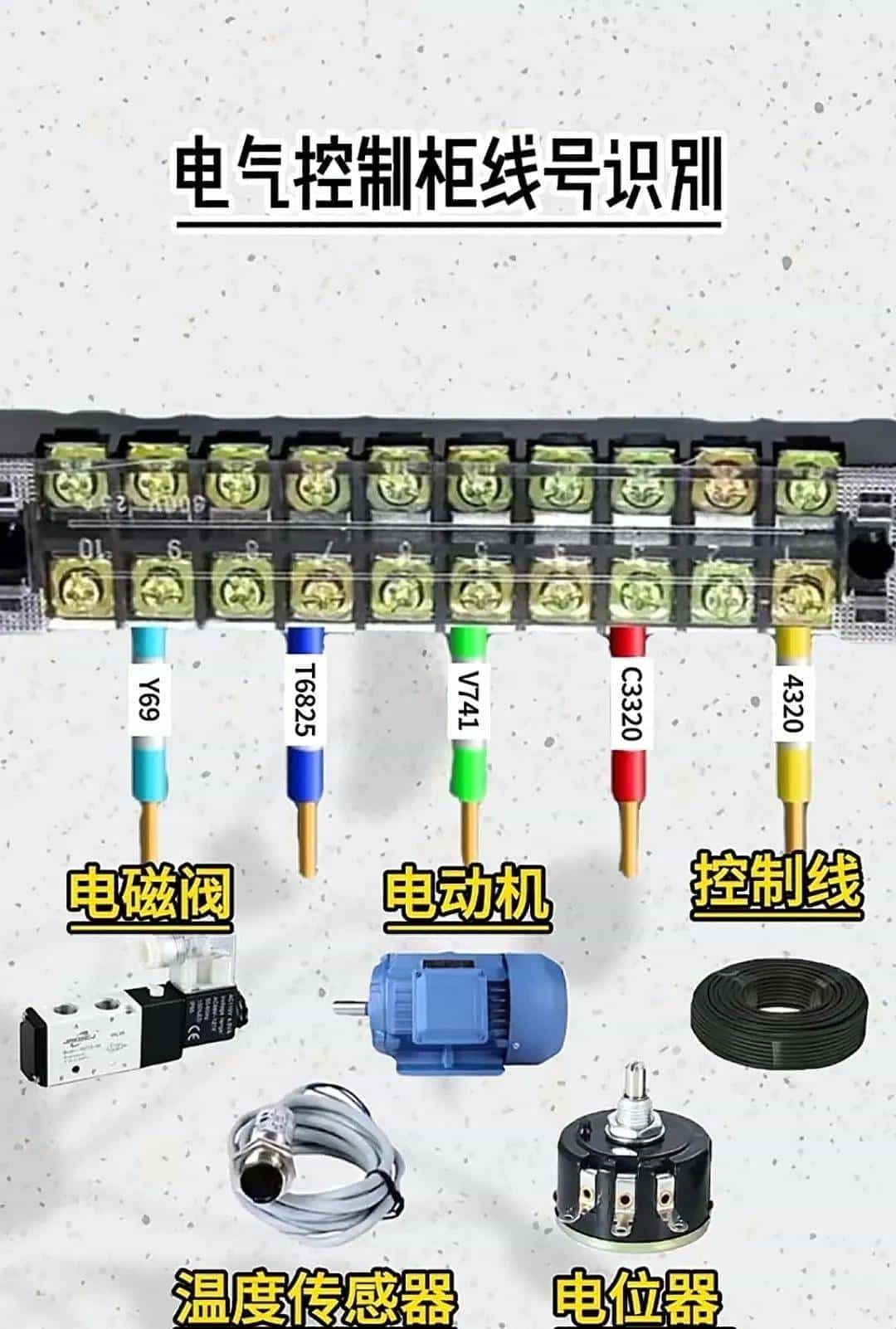

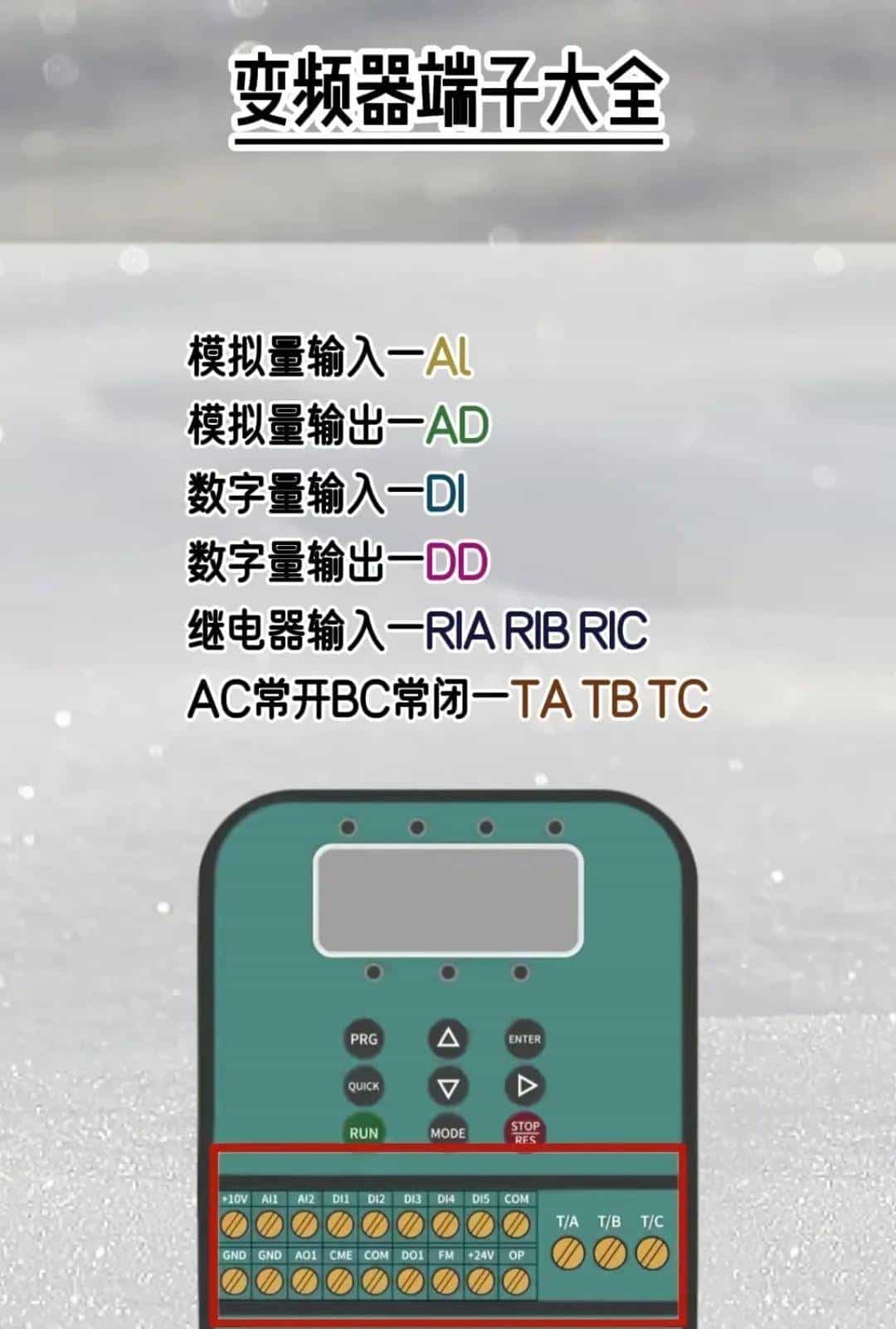

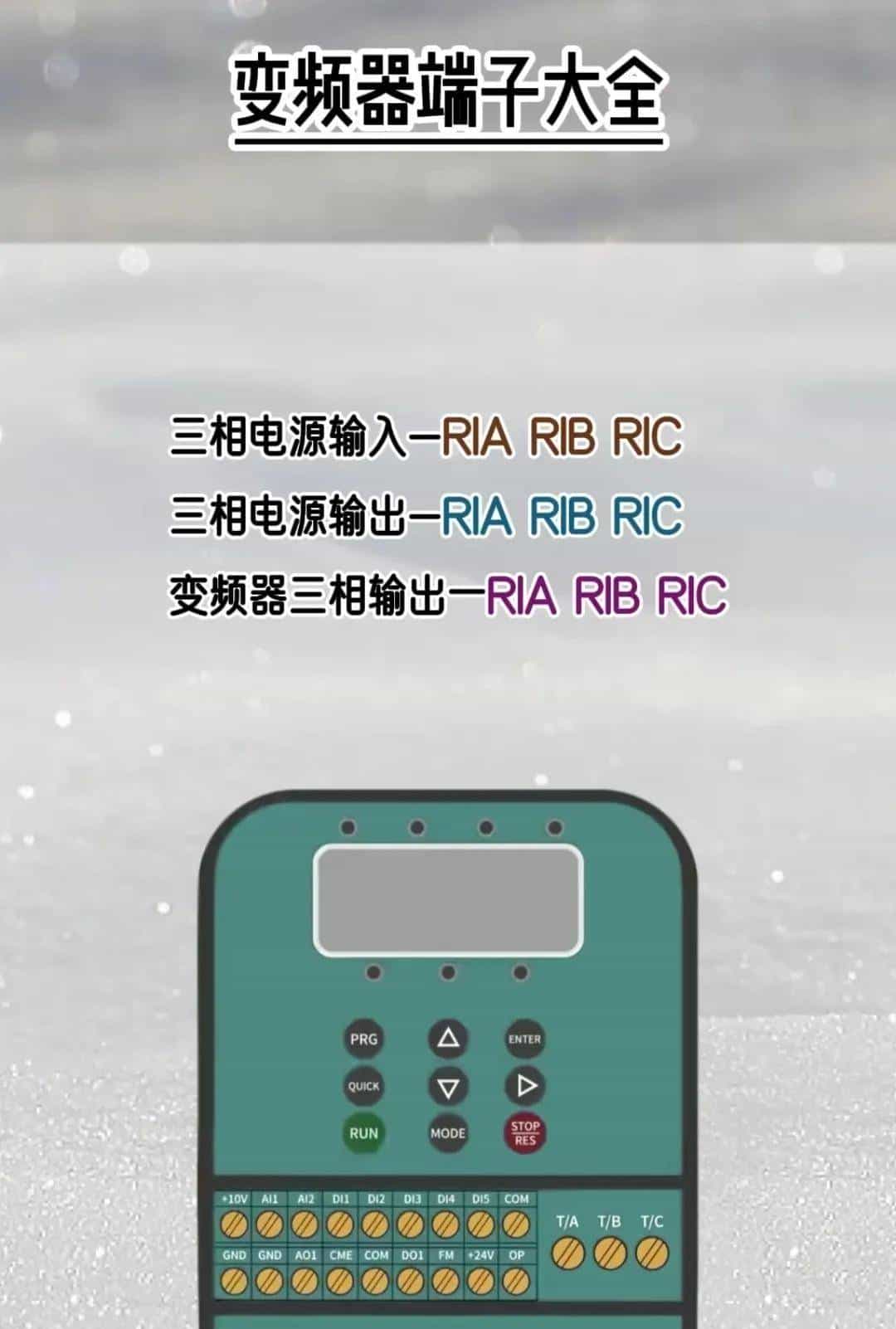

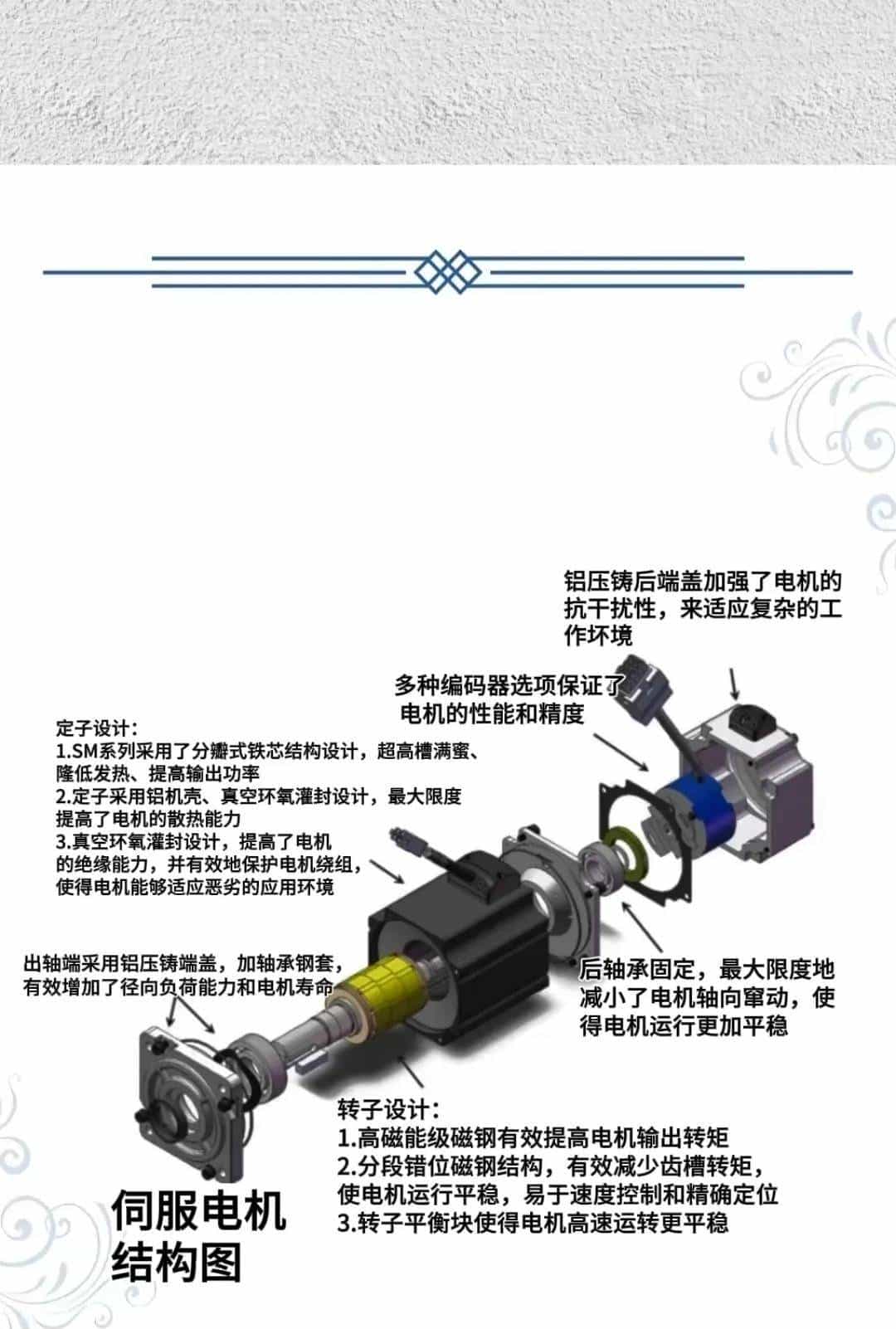

控制柜布线是最头疼的，线号编错了一堆得重新贴标签。教程里说线号要按系统模块分区标记，但实际操作时还是会乱。列如动力线用红黄蓝区分电压等级，信号线用绿色带数字编号，但有时候标签掉了就分不清。变频器端子分电源、控制、通讯几类，手册里画的接线图得对照实物慢慢对。伺服电机的电源线、编码器线、散热风扇线都要接对，装反了启动不起来还可能烧坏。

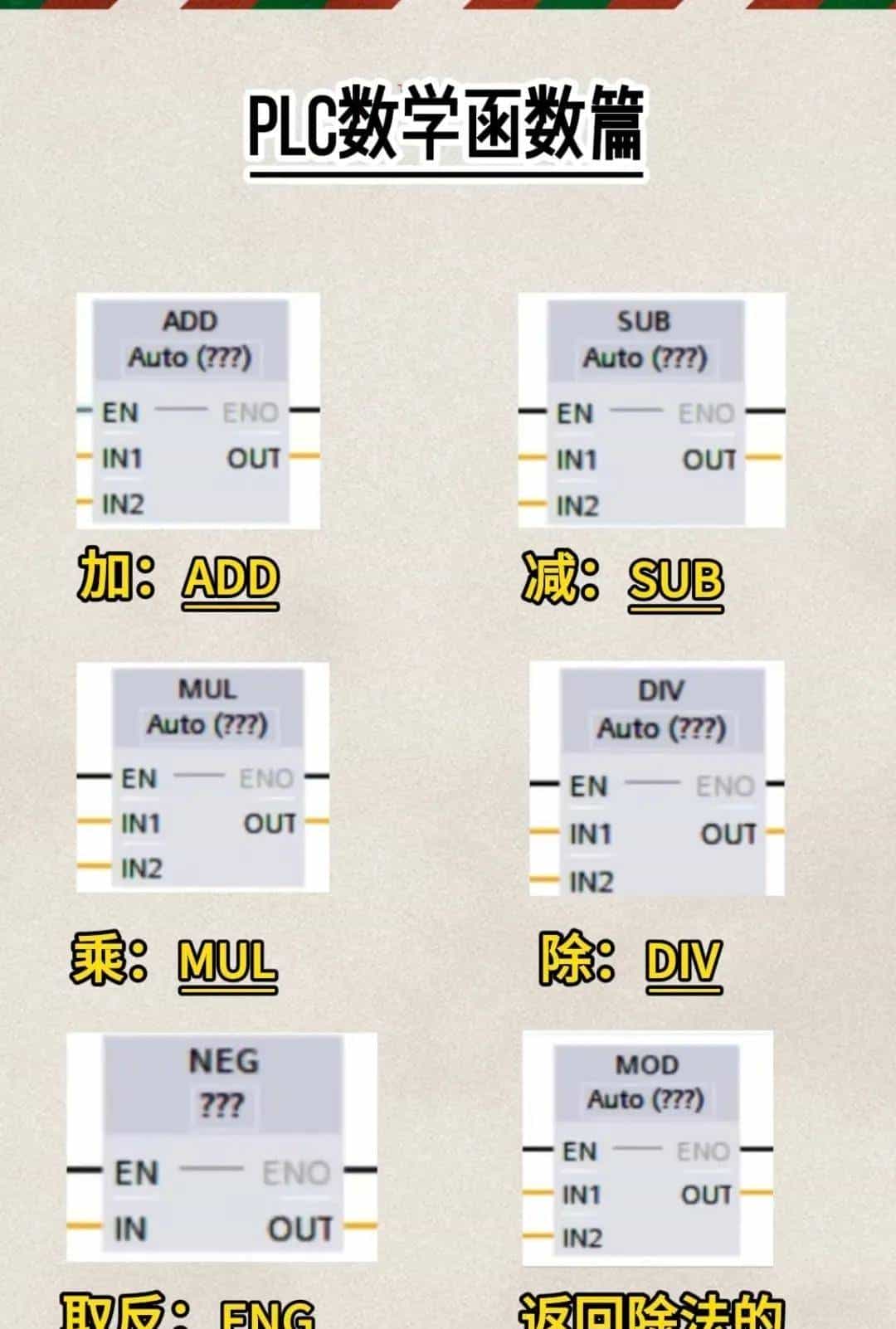

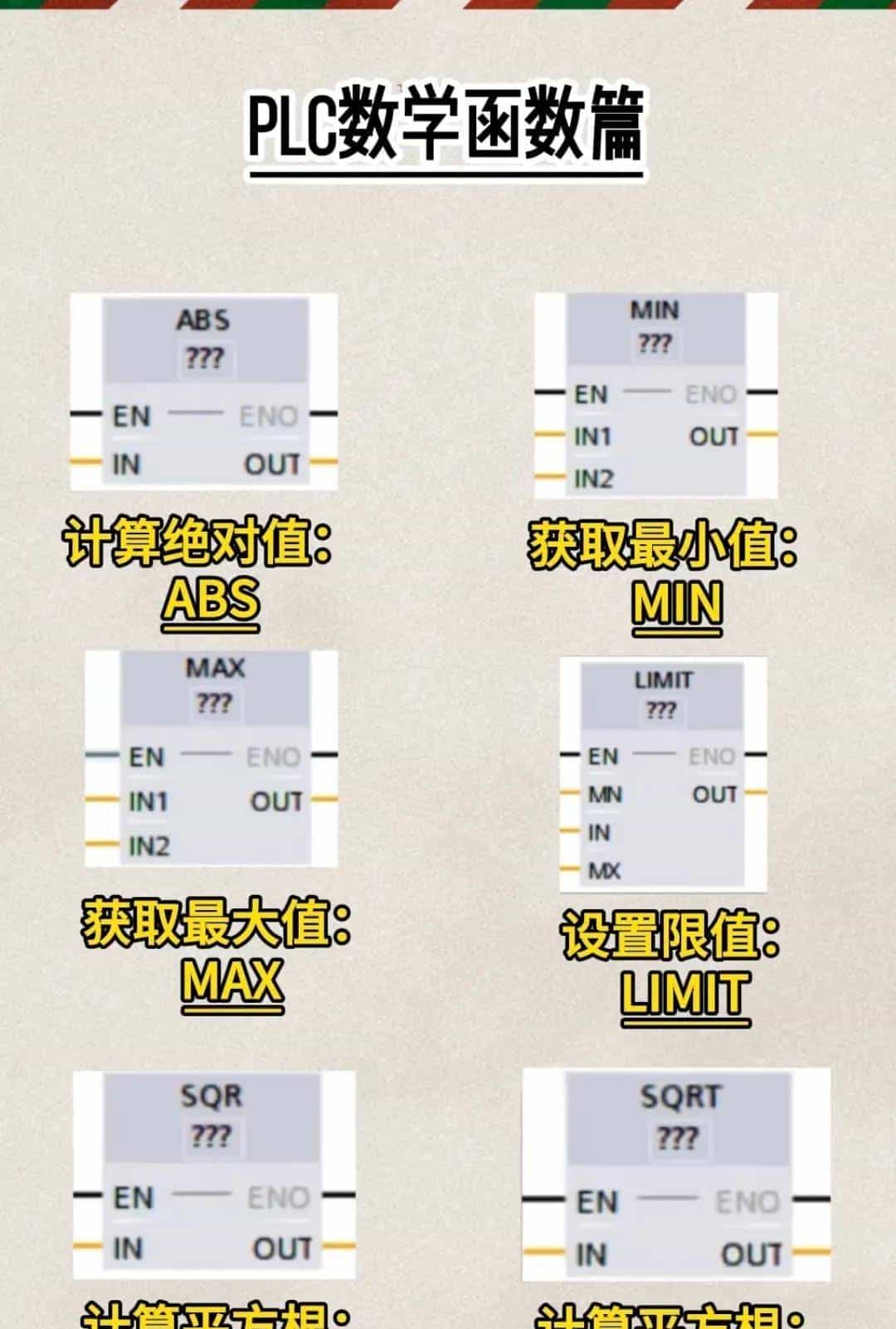

编程部分学了梯形图基础，七个基本程序包括启动停止、定时延时、计数循环这些功能。传送指令分普通传送和带条件的，列如当某个输入信号亮了才把数值传过去。数学函数主要是加减乘除和数据类型转换，做复杂计算时得注意变量范围。写程序的时候常常把触点和线圈连反，运行起来报错要一个一个调试。

英文单词是硬骨头，列如伺服驱动器写servo driver，过载保护是overload protection，这些词得死记硬背。不过接触多了就记住了，看产品手册不再全是陌生词汇。串并联电路的口诀帮了大忙，列如”串联电流处处相等，并联电压一样”，记住了就不用每次画图分析。

最近在用仿真软件练习，能模拟PLC程序运行效果，省得老焊板子。教程里提到的那些品牌列如三菱、西门子，不同型号的PLC编程软件界面不太一样，得单独适应。变频器参数设置要进菜单改，列如频率范围、加速时间这些，设置错了电机转不起来还可能报警。温度传感器接线要注意极性，正负接反会没数据或者损坏模块。

学了这么多东西才发现，工业自动化实则是个大系统，每个部件都得配合好。列如用PLC控制变频器调速，同时读取传感器反馈，再通过编码器监控电机位置，这些环节都不能出错。实际项目中线路松动、参数设错、程序逻辑缺陷都会导致故障，所以调试阶段特别费时间。

最近有个小项目实践，做了一个自动送料装置，用到PLC控制变频器带动传送带，光电开关检测物料位置。程序里加了防夹手安全功能，当红外感应有障碍物就立刻停机。调试时发现变频器参数没设到位，加速太猛导致传送带打滑，后来改小加速时间才正常。伺服电机装偏了角度，位置偏差越来越大，重新校准后才稳定。

工控现场许多设备都用英文标识，所以单词必须认得，列如emergency stop是紧急停止，fault code是故障代码。维修手册里的技术说明看不懂，只能逐个查每个词的意思。有时候参数设置界面全是英文缩写，得对照说明书慢慢试。

目前学了快三个月，感觉才摸到门道。每天下班后做练习，把教程里程序跑一遍，再改改参数看看效果。虽然过程很枯燥，但看到程序能控制实物运转还是挺有成就感。最近在攒一些实操视频，记录自己接线调试的过程，方便复查错误。

需要的图纸和技术文档可以留个联系方式，我分享些电子版。这些资料都是整理好的，包括接线图、程序例子和常见故障排查步骤。反正都是学过的，给需要的人也挺好。
