软件架构的演进史，本质上是一部技术驱动业务发展的历史。从早期的单体巨石应用到如今的云原生与服务网格，每一次架构变革都源于业务需求的变化、技术瓶颈的突破以及组织协作方式的升级。本文将通过六大核心阶段——单体架构、垂直应用架构、分布式架构、SOA架构、微服务架构、服务网格与云原生架构——解析软件架构如何随着时代变迁而进化，并附上每种架构的架构图，以及探讨其背后的技术逻辑与业务动因。

一、件架构的起源与发展

1.1软件架构的概念

软件架构，简单来说，就是构成系统的基本组件及其交互模式的设计。它是软件系统的骨架，承载着系统的整体结构、模块分布、技术选择、性能要求等多个方面。

回到20世纪初，软件架构并不是什么热门话题，由于那时的程序都很小，功能简单，管理一个小型系统所需的架构设计远没有那么复杂。程序员一般使用一些简单的流程图来描述程序的结构。

随着计算机硬件技术的快速进步，软件的规模也逐渐变大，应用场景和需求越来越复杂，架构的重大性才逐步被认识到。从单体架构到微服务架构，软件架构经历了一个不断追求“分散”和“解耦”的过程。

1.2软件架构的演进

软件架构的演进史，可以简单地划分为几个阶段，每个阶段的架构模型都是对前一阶段架构不足之处的反思和优化。

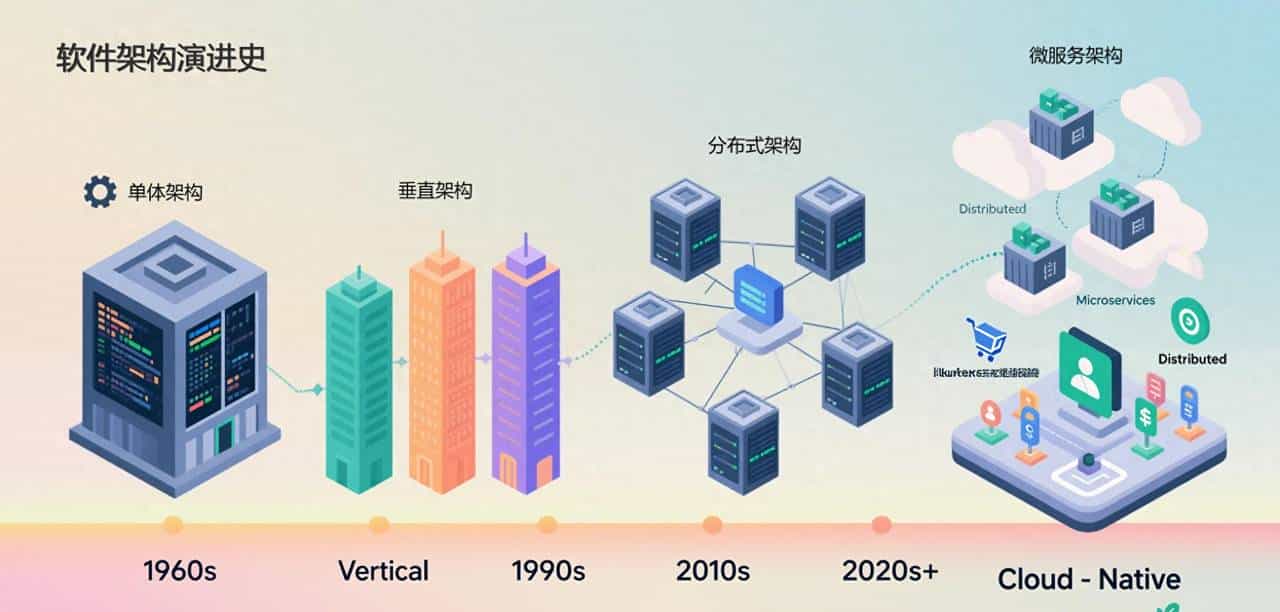

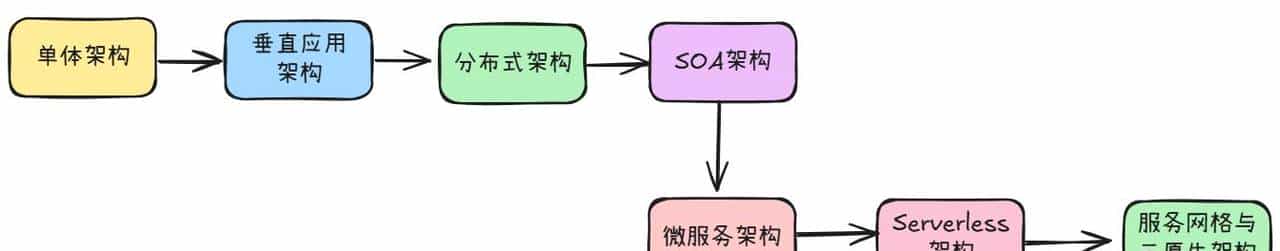

软件架构演进史

二、单体架构（Monolithic Architecture）——“全家福”时代

2.1单体架构的定义

单体架构，顾名思义，就是将所有功能模块集成到一个单一的应用程序中。无论是前端、后端，还是数据库操作，都在一个统一的代码库中进行开发。可以把它理解为一个大“应用集成体”，其中的所有功能都是紧密耦合的。

典型技术栈：LAMP（Linux + Apache + MySQL + PHP/Perl/Python）、Java EE。

2.2单体架构的特点

• 快速开发：早期的小型项目，单体架构使得开发更加迅速，由于没有复杂的拆分，开发者只需要聚焦精力处理一个整体应用。
• 简化部署：单体架构系统的部署一般较为简单，只需部署一个应用即可，无需思考服务之间的复杂交互。
• 紧密耦合：随着功能和模块增多，代码的耦合性不断增加，修改一个模块往往会影响其他模块的稳定性。

2.3单体架构的问题

随着业务的发展，单体架构的问题逐渐显现出来：

• 可维护性差：功能不断增多时，单体应用的代码变得庞大且难以维护，开发人员之间的协作变得困难。
• 扩展性差：如果应用负载增加，横向扩展变得超级困难。部署一个新的功能模块时，整个应用的部署周期都需要重新进行。
• 开发效率下降：开发团队随着项目规模变大，代码冲突和集成问题也日益增多，导致开发效率下降。

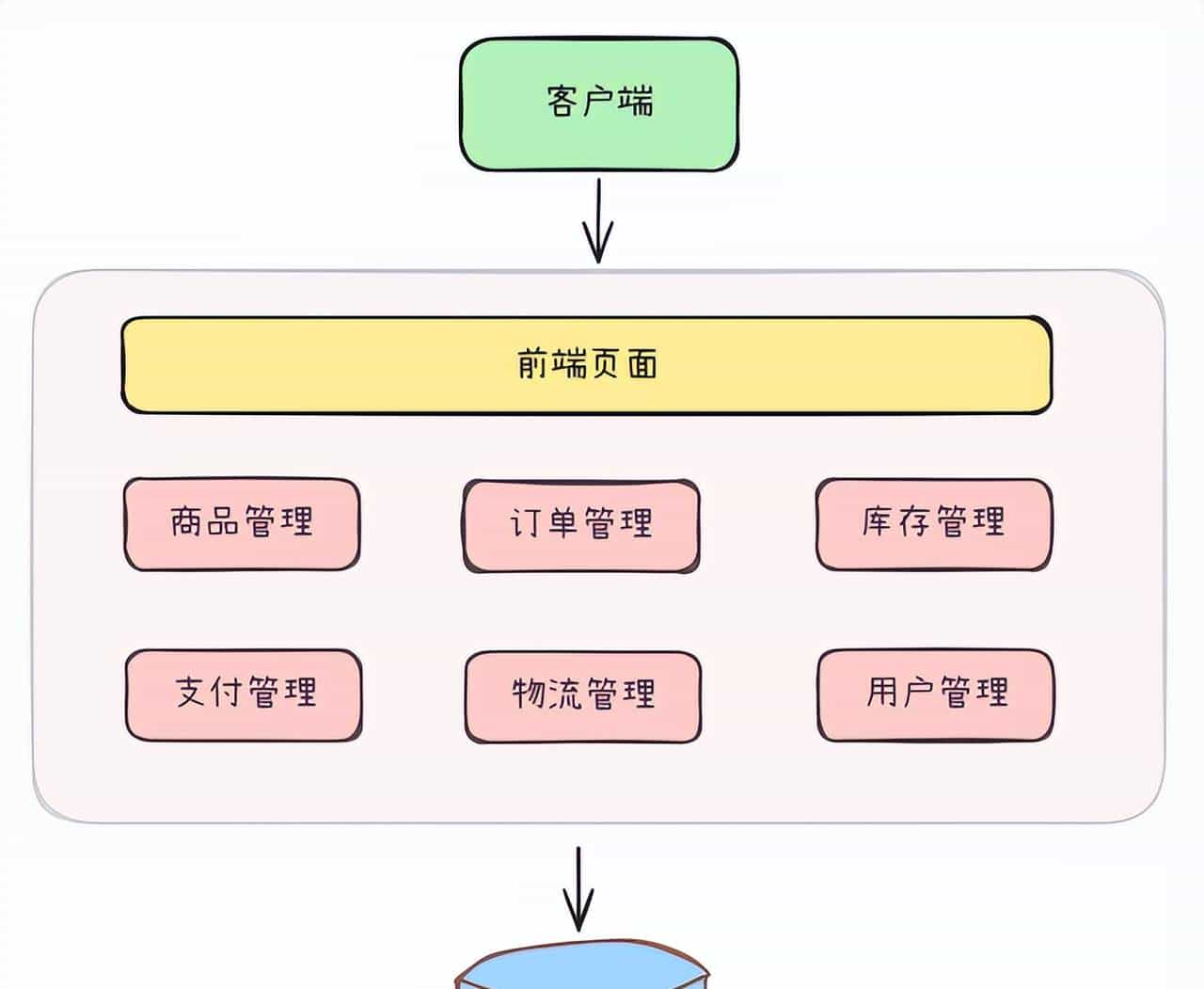

单体架构架构图

2.4单体架构的历史背景

在企业发展的萌芽阶段，业务规模较小，流量相对稳定，单体应用架构凭借其简单直接的特性成为了众多开发者的首选。以电商系统为例，在起步时期，它将用户管理、商品管理、订单管理、支付管理、库存管理、物流管理等一系列核心业务模块，全部整合在一个 Web 项目之中，随后统一部署到一台 Web 服务器上。这种架构就像是将所有的 “零部件” 都聚焦放置在一个大盒子里，虽然紧凑，但在小型项目场景下，却有着显著的优势。

不过，随着业务的不断拓展，单体应用架构的弊端逐渐显现出来。当项目规模逐渐变大，模块之间的耦合度会越来越高，牵一发而动全身。例如，如果要对订单管理模块进行升级，可能会由于与其他模块的紧密关联，而影响到整个系统的稳定性。这就如同小作坊逐渐发展成大工厂，所有工序仍在一个大车间里进行，一旦某个环节出现问题，整个车间的生产都可能陷入停滞。而且，单体应用架构难以针对某个具体模块进行性能优化，也无法实现水平扩展，无法满足高并发场景下的业务需求。

于是，开发者和架构师们开始探索如何将一个庞大的应用拆解成多个更具独立性和灵活性的模块。

三、垂直应用架构——应对业务增长的初步拆分

3.1垂直应用架构的定义

垂直应用架构是从单体架构向多模块架构的一次重大尝试。当业务快速发展、系统复杂度上升时，单体架构难以应对规模扩展和不同业务需求之间的冲突。为此，团队将业务按照“垂直领域”拆分成多个独立的应用，每个应用只专注于一个特定的业务功能，列如订单管理系统、库存管理系统、用户管理系统等。，每个应用处理一类特定的业务需求，形成“独立的功能孤岛”。这些垂直应用一般通过直接的数据库共享或简单的接口进行交互。

如果单体架构是“全家福”，那么垂直应用架构就是“兄弟分家”，每个业务模块独立发展，但还保留必定的紧密联系。

典型技术栈：Spring MVC、Struts、Ruby on Rails。

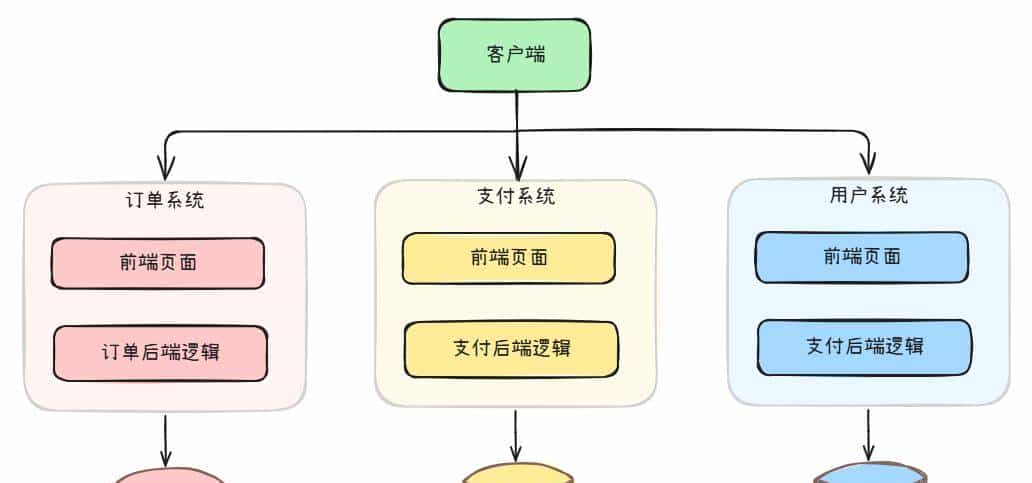

垂直架构架构图

3.2 垂直应用架构的特点

• 按业务拆分：系统被划分为多个“纵向切片”，每个切片对应一个独立的业务领域。
• 独立开发部署：每个垂直应用都是一个独立的系统，可以由不同的团队开发并独立部署。
• 模块之间低耦合：垂直应用之间通过简单的接口（如REST API）进行交互，减少了模块之间的耦合度。
• 提高开发效率：开发团队可以更专注于特定的业务逻辑，而不必理解整个系统。
• 数据独立：每个应用一般有自己的数据库，数据不共享。

3.3 垂直应用架构的问题

• 接口复杂性增加：随着垂直应用数量增加，不同系统之间的接口调用变得复杂，尤其在数据共享和同步时，容易出现重复开发或数据不一致问题。
• 数据数据一致性：每个垂直应用一般有自己的数据库，可能会存储类似的数据，导致冗余。由于数据独立，跨应用的数据一致性难以保证。
• 横向需求难以支持：当某些功能需要跨越多个业务系统（如统一报表），整合这些数据和功能的难度增加。
• 系统集成复杂：不同应用之间的集成需要额外的努力。

3.4 历史背景与转型

垂直应用架构的提出是为了应对单体架构在业务规模增大时难以维护和扩展的问题。它通过将系统按业务领域拆分成多个独立的应用，实现了领域内的自治。不过，当垂直应用之间的协作变得复杂，接口数量增加时，简单的垂直拆分已经不能满足需求，这就为后续的分布式架构奠定了基础。

---

第四章：分布式架构——代码复用与性能优化的探索

4.1分布式架构的定义

分布式架构是指将应用程序拆分成多个模块，并将这些模块分布在不同的服务器上运行。它不再以业务为唯一的拆分维度，而是从代码复用、系统性能和扩展性等多个方面进行优化，使系统可以在多个节点上运行并协同工作。

分布式架构是垂直应用架构向微服务架构过渡的关键阶段。

典型技术栈：Dubbo、Redis、Kafka、Nginx。

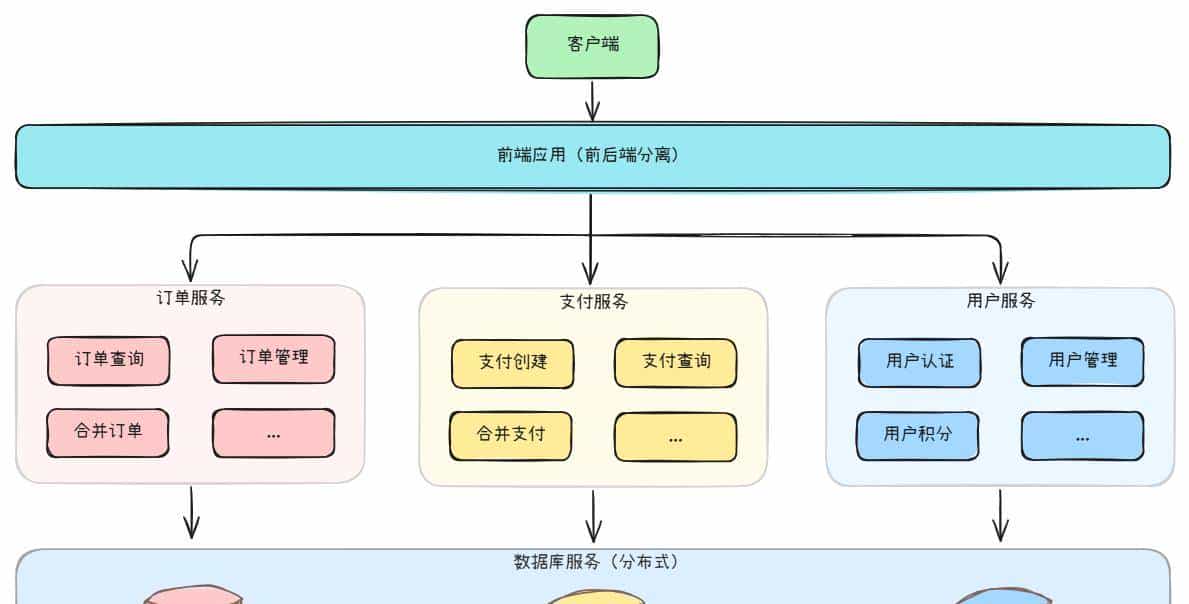

分布式架构架构图

4.2分布式架构的特点

• 代码复用：将多个垂直应用中通用的功能（如用户认证、日志管理）抽象为独立的服务，多个系统可以复用这些服务。
• 负载均衡：通过将模块分布到不同的服务器上运行，实现负载分摊，提高性能和系统吞吐量。
• 高可用性：某些服务（如数据库服务）可以实现多节点部署，当一个节点故障时，其他节点仍可提供服务，确保系统的高可用性。

4.3分布式架构的问题

• 分布式事务：当一个操作涉及多个服务或数据库时，事务管理变得困难，需要依赖复杂的分布式事务协议（如两阶段提交）。
• 网络延迟：分布式架构增加了服务之间的网络交互，带来了性能开销。
• 复杂的服务依赖：服务之间的依赖关系复杂化，需要精心设计调用链和数据流。

4.4历史背景与转型

分布式架构的出现，是对垂直应用架构的一次优化。它通过复用公共服务，减少了重复开发，提高了性能和资源利用率。不过，随着分布式系统的复杂度增加，如何对这些服务进行管理成为新的挑战。于是，SOA（面向服务的架构）开始登上舞台。

4.5垂直应用架构 vs. 分布式架构：区别与联系

垂直架构VS分布式架构

1. 概念对比

维度	垂直应用架构	分布式架构
核心思想	按业务领域拆分系统，每个业务作为一个独立应用	拆分出可复用的公共服务，提高性能和扩展性
部署方式	每个垂直应用独立运行，包含完整的功能模块	多个服务分布在不同服务器上运行，通过网络通信
数据管理	每个垂直应用维护自己的数据库	可能存在多个服务共享数据库，或者每个服务有独立的数据存储
通信方式	应用之间通过 API 进行交互	服务之间通过 RPC、消息队列等方式通信
优势	业务隔离，开发团队可独立迭代，易于管理	代码复用、负载均衡、性能优化，更好地支持高并发
劣势	业务间数据共享和整合困难，接口可能复杂	分布式事务、网络延迟、服务依赖管理变得复杂

2. 联系

• 垂直应用架构是分布式架构的前身：当垂直应用之间接口越来越复杂，数据共享变得困难时，团队会开始思考拆分出可复用的公共服务，进而演化到分布式架构。
• 分布式架构可以包含多个垂直应用：在一些大型系统中，多个垂直应用可能依赖一样的分布式服务，列如一个电商平台可能有订单管理系统、库存管理系统、用户管理系统，它们都依赖于支付服务、日志服务等分布式服务。
• 从业务拆分到技术拆分：垂直应用架构主要是从业务角度拆分，而分布式架构则是在业务拆分的基础上，进一步从技术角度进行优化，如高可用、负载均衡、弹性伸缩等。

---

第五章：SOA架构——引入注册中心的服务治理

5.1 SOA架构的定义

SOA（Service-Oriented Architecture，面向服务的架构）是一种强调服务复用和治理的架构模式。与分布式架构相比，SOA通过引入“注册中心”和“服务总线”，对服务的发布、发现、治理和调用进行统一管理，解决了分布式系统中服务之间难以管理的问题。

典型技术栈：WebService、Apache Camel、IBM WebSphere ESB。

SOA架构特征

5.2 SOA架构的特点

• 服务抽象与复用：SOA的核心是服务抽象，每个服务都以标准接口（如SOAP或REST）暴露，方便被多个应用复用。
• 引入注册中心：服务的发布、发现和调用通过一个统一的注册中心来管理，减少了服务调用的复杂度。
• 服务治理：SOA通过服务总线（Enterprise Service Bus，ESB）实现服务之间的编排和路由，还可以动态配置服务的负载均衡和容错策略。

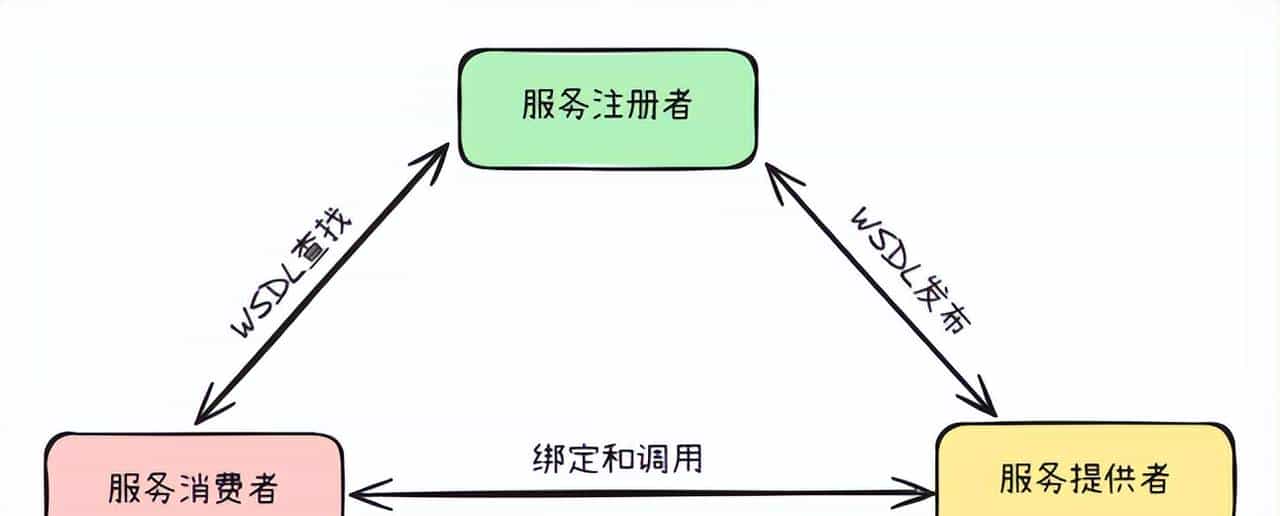

服务发现与注册

5.3 SOA架构的问题

• 性能瓶颈：SOA引入的服务总线虽然解决了服务管理问题，但也成为了系统的性能瓶颈，特别是在高并发场景下。
• 开发复杂度：SOA的引入需要额外的服务治理框架，增加了开发和维护的复杂度。
• 协议臃肿：SOA服务一般使用重量级协议（如SOAP），这使得服务间通信的效率较低。

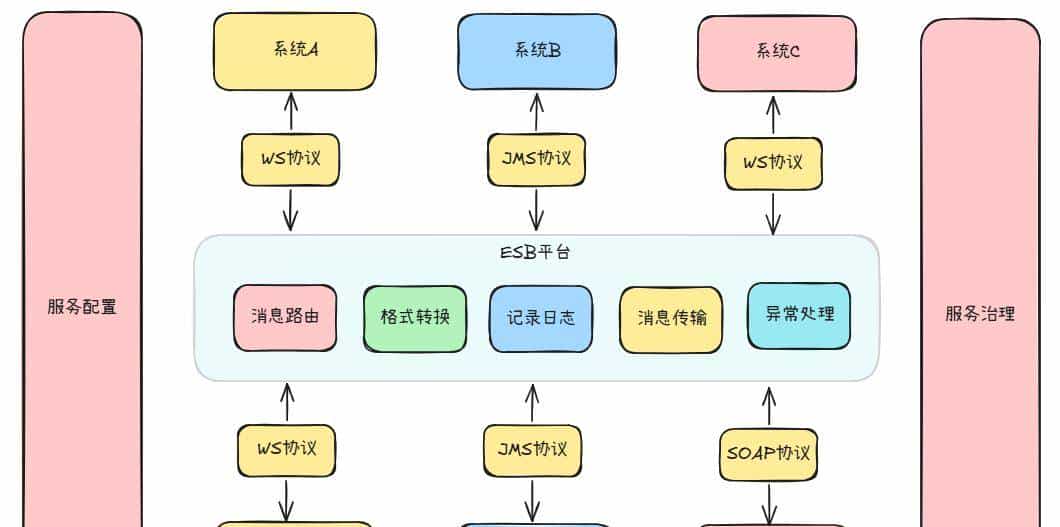

SOA架构架构图

5.4 历史背景与转型

SOA架构的兴起，源于对分布式架构中服务治理问题的思考。通过注册中心和服务总线，SOA解决了分布式服务的发现和调用问题，并在企业级应用中得到了广泛应用。不过，SOA在灵活性和性能上的限制，使得微服务架构逐渐成为企业系统的新宠。

第六章：微服务架构（Microservices Architecture）——“分拆独立”时代

6.1 微服务架构的定义

微服务架构是一种将应用拆分成多个独立、自治的服务的架构模式。每个服务实现一个特定的业务功能，拥有独立的数据库和技术栈，可以独立开发、测试、部署和扩展。

典型技术栈：Spring Cloud、Kubernetes、Docker、Prometheus。

6.2 微服务架构的特点

• 服务自治：每个微服务都是独立的，可以独立部署和扩展。
• 高内聚低耦合：微服务内聚度高，但不同微服务之间的耦合度很低，它们通过轻量级的通信协议（如HTTP、RPC）进行交互。
• 灵活的技术选型：每个微服务可以使用不同的编程语言和数据库，甚至运行在不同的硬件环境中。

微服务架构架构图

我们将微服务架构图分为以下几个主要部分：

1. API 网关：

作为微服务的入口，负责请求路由、负载均衡、API 聚合、身份验证等功能。它会将客户端请求转发给合适的微服务，一般是通过 REST API 或 gRPC。

2. 微服务：

每个微服务处理不同的业务功能（如用户管理、商品管理、订单管理），并且它们一般都拥有独立的数据库。这种设计遵循了微服务架构中“每个服务拥有自己的数据存储”的原则。

每个微服务都是独立部署的，并且可以用不同的技术栈进行开发。

3. 数据库：

每个微服务都有独立的数据库，这使得每个微服务能够独立进行管理、扩展和演进，同时避免了服务之间的紧密耦合。列如，用户服务可能使用 MySQL，而订单服务使用 PostgreSQL。

4. 服务注册中心：

微服务是动态的，服务可能会新增、下线或者发生地址变化。服务注册中心（如 Eureka 或 Consul）用来管理这些微服务的注册和发现。每个微服务在启动时会向注册中心注册自己，提供自己可访问的 IP 和端口。

服务消费者（如 API 网关或其他微服务）可以通过注册中心动态发现服务，并与其进行通信。

5. 配置中心：

微服务的配置可能随时变化，如数据库连接、消息队列配置等。配置中心（如 Nacos、Spring Cloud Config）用于聚焦式管理微服务的配置，并且能够在运行时动态推送配置到各个微服务。

配置中心确保了微服务在不同环境（开发、测试、生产等）下的配置一致性，同时提供了配置的聚焦管理和动态更新能力。

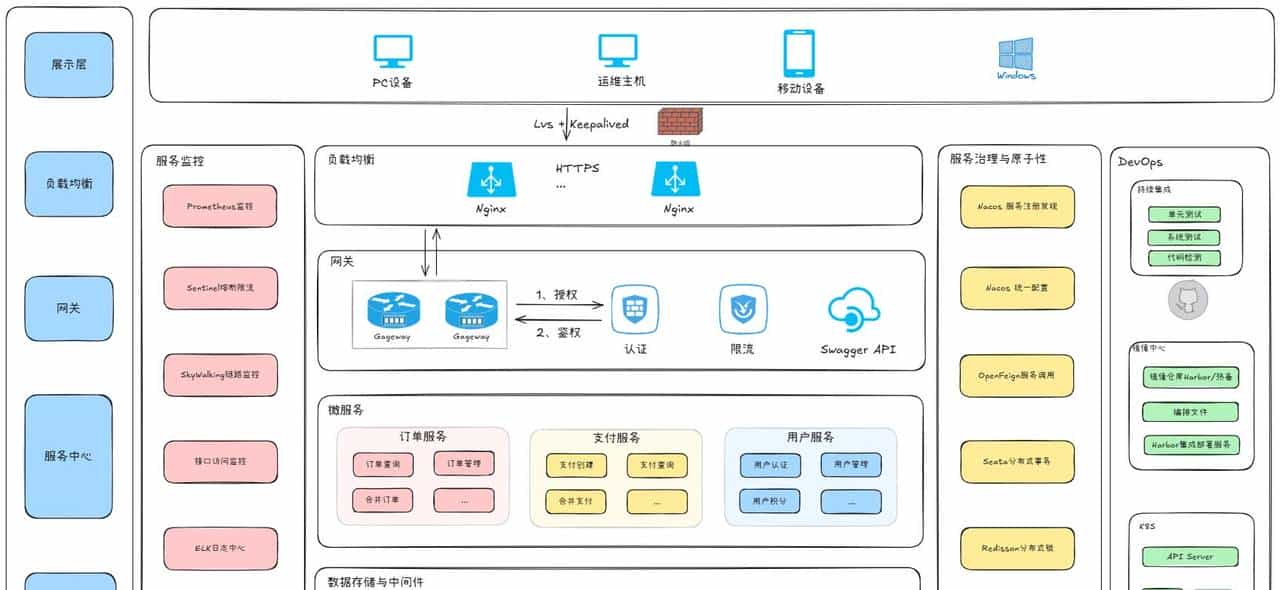

微服务架构图

上述的微服务架构图对刚才的架构图又进一步升级，这个架构图比较接近目前大部分公司项目的架构图。演进后的微服务架构基于Kubernetes（K8S）平台构建，核心组件与流程如下：

1. 基础设施层：

• 采用K8S作为容器编排平台，实现微服务的自动化部署、扩缩容和生命周期管理
• 通过Harbor私有镜像仓库管理Docker镜像版本

2. CI/CD流水线：

• 自动化流程：Git代码提交 → 触发CI流程 → 生成Docker镜像 → 推送至Harbor → CD自动部署到K8S集群
• 支持版本回滚与灰度发布能力

3. 中间件集成：

• 缓存层：Redis集群提供分布式缓存服务
• 消息队列：RocketMQ实现服务间异步通信和解耦
• 日志系统：ELK（Elasticsearch+Logstash+Kibana）栈提供日志收集、分析与可视化
• 监控系统：集成Prometheus+Grafana实现全链路监控

4. 微服务运行层：

• 所有微服务以容器化方式运行在K8S集群
• 通过Nacos实现服务注册和配置
• 该架构实现了开发运维一体化，具备高可用、弹性伸缩和持续交付能力。

6.3 微服务架构的问题

• 复杂的分布式系统：微服务架构本质上是分布式系统，带来了网络延迟、分布式事务等一系列复杂问题。
• 服务管理难度：随着服务数量的增多，如何管理和监控各个微服务，如何保证服务的稳定性，成为一大挑战。
• 运维难度增加：微服务要求频繁地部署和升级服务，如何保证持续集成和持续交付的顺畅，成为开发和运维的关键问题。

6.4 微服务架构的历史背景与转型

微服务架构的提出，源于单体架构在面对大规模、快速迭代的业务需求时的种种困境。微服务通过将业务拆解成多个独立的服务，不仅解决了扩展性和维护性的问题，还能通过独立部署和快速迭代加速开发流程。不过，这也引入了分布式架构的挑战，使得微服务的管理和维护成为一项繁重的任务。

---

第七章：Serverless架构——“云时代”新宠

7.1Serverless架构的定义

Serverless架构，又称“无服务器架构”，实则并不是完全没有服务器，而是开发者无需关心服务器的管理和运维。云平台会根据业务需求动态地分配资源，开发者只需关注业务代码的编写和执行。

7.2 Serverless架构的特点

• 按需扩展：云平台根据负载自动扩展资源，费用按使用量计算，极具弹性。
• 无需运维：开发者只需关注应用本身，服务器的部署、维护和扩展完全由云平台自动处理。
• 快速开发：开发者可以通过API调用各种云服务，快速构建应用。

7.3 Serverless架构的问题

• 冷启动问题：Serverless架构中的函数有时需要等待冷启动，这可能会导致响应延迟。
• 难以调试和监控：由于各个服务在云端运行，开发者对系统的控制较少，调试和监控变得更加复杂。
• 供应商锁定：依赖特定云服务商的特性和资源，可能导致“供应商锁定”问题，难以迁移到其他平台。

第八章. 未来趋势：服务网格（Service Mesh）与云原生架构

8.1 什么是服务网格？

服务网格是一种专门用于管理微服务之间通信的基础设施层。它一般由一组轻量级的网络代理组成，这些代理与应用程序一起部署，负责处理服务发现、负载均衡、故障恢复、监控等。

典型技术栈：Istio、Linkerd、Envoy。

8.2 服务网格的优点

• 解耦通信逻辑：服务网格将通信逻辑从业务代码中解耦出来，简化了微服务的开发。
• 增强的可观测性：服务网格提供了丰富的监控和跟踪功能，便于运维和问题排查。
• 提高安全性：服务网格可以提供加密通信、身份验证等安全功能。

8.3 云原生架构

云原生架构是一种基于云计算的架构模式，强调容器化、微服务、持续交付和自动化运维。云原生架构的目标是充分利用云计算的弹性、可扩展性和高可用性。

8.4 未来趋势

随着云计算的普及和微服务架构的广泛应用，服务网格和云原生架构将成为未来软件架构的重大趋势。它们将进一步简化微服务的管理和运维，提高系统的可扩展性和可靠性。

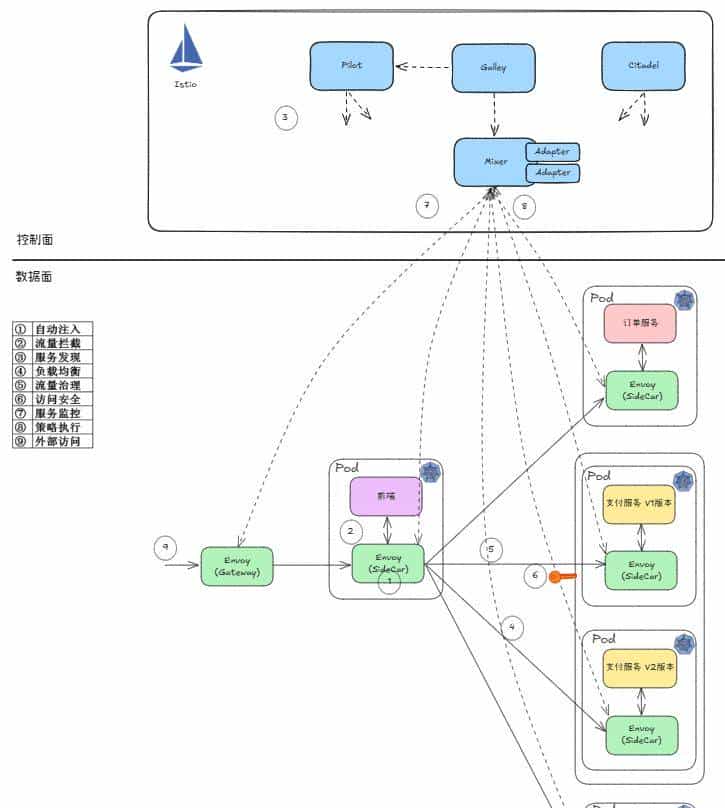

服务网格架构图

上图展示Istio工作机制，在微服务架构向云原生演进的过程中，传统Spring Cloud微服务（订单服务、支付服务、用户服务）与Istio服务网格形成双层治理体系：

1. 控制面（Pilot/Galley/Citadel）接管基础设施能力
2. 数据面（Envoy Sidecar）透明嵌入Spring Cloud微服务Pod
3. 保留层：Spring Cloud保留业务级特性（如Feign声明式调用）

全链路协作流程

1. ① 自动注入

机制：Kubernetes在部署Spring Cloud微服务（如订单服务）时，通过MutatingWebhook自动注入Envoy Sidecar容器

演进意义：业务容器（含Spring Boot应用）无需改造，保留@FeignClient等原生注解

2. ② 流量拦截

技术细节：Envoy通过Pod内iptables规则拦截流量，Spring Cloud的RestTemplate调用被透明代理

特殊处理：需保持
spring.cloud.loadbalancer.ribbon.enabled=false避免双重负载均衡

3. ③ 混合服务发现

双模式支持：

# Istio对接Spring Cloud注册中心
apiVersion: networking.istio.io/v1alpha3
kind: ServiceEntry
metadata:
  name: eureka-legacy
spec:
  hosts: ["user-service.eureka.local"]
  addresses: [192.168.1.0/24]  # Eureka集群IP段
  ports: [{number: 8080, name: http}]

4.④ 负载均衡迁移

过渡方案：

5.⑤ 流量治理升级

• 典型场景：金丝雀发布中，Spring Cloud的@RequestMapping路径与Istio虚拟服务规则协同工作

http:
- match:
  - headers:
      version: {exact: "canary"}
  route: [{destination: {host: user-service, subset: v2}}]

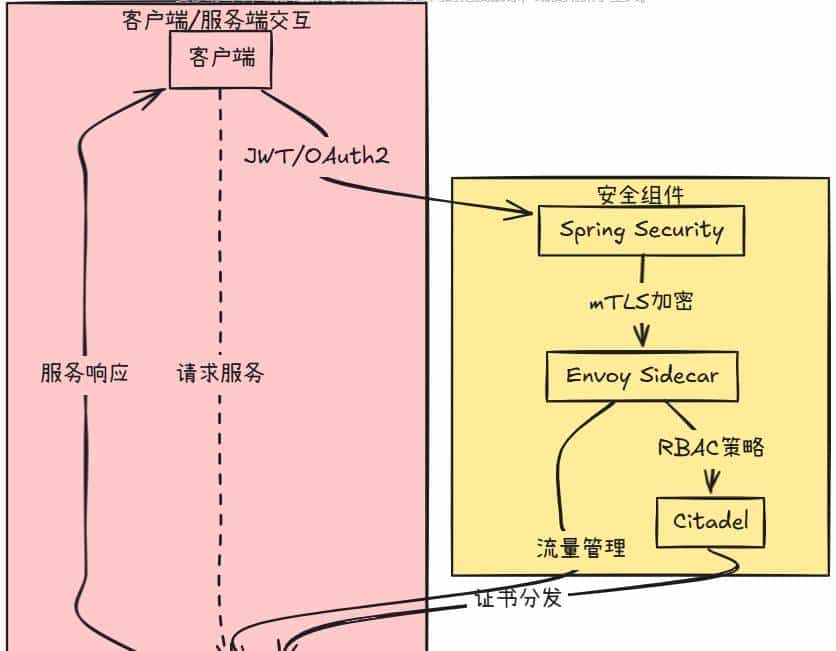

6. ⑥ 安全体系增强

• 分层防护：

7. ⑦ 服务遥测融合

数据聚合：Spring Boot Actuator的/actuator/metrics与Envoy生成的Prometheus指标合并

追踪整合：Spring Cloud Sleuth的TraceID通过x-b3-traceid头与Jaeger对接

8. ⑧ 策略执行

混合限流：

# Istio限流策略（优先于Spring Cloud Gateway）
apiVersion: policy.istio.io/v1beta1
kind: QuotaSpec
spec:
  rules:
  - quotas: [{name: request-count, charge: 1}]

9. ⑨ 外部访问统一

• 网关收敛：Spring Cloud Gateway与Istio IngressGateway并存时，通过Host头分流：

# Istio Gateway配置
hosts:
- "api.new.com"  # 新流量走Istio
- "api.legacy.com" # 旧流量走Spring Cloud Gateway

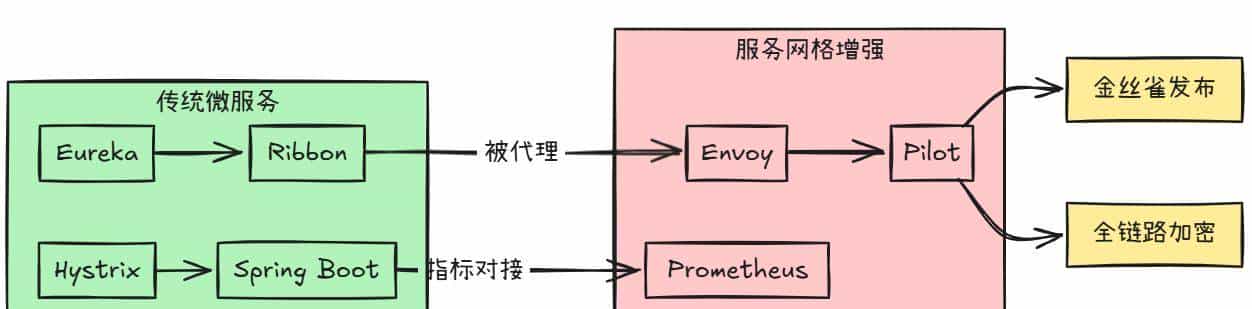

关键演进节点

1. 观测统一化：Spring Boot日志与Envoy访问日志通过Fluentd聚合
2. 治理双层化：业务级降级逻辑保留在Spring代码，基础设施级治理移交Istio
3. 终态架构：

控制面：Pilot接管流量治理，Nacos仅保留配置中心功能

数据面：所有跨服务调用强制经过Sidecar代理

---

第九章：总结与展望

软件架构演进时间轴

1.单体架构（Monolithic Architecture）

• 时间节点：20世纪60年代至90年代
• 背景：早期的计算机系统资源有限，软件规模较小，单体架构是最自然的选择。
• 特点：所有功能模块聚焦在一个应用中，部署简单，适合小型系统。

---

2.垂直应用架构（Vertical Application Architecture）

• 时间节点：20世纪90年代至2000年代初
• 背景：随着业务规模的扩大，单体架构难以满足需求，垂直架构通过将系统按功能划分成多个独立的应用来解决扩展性问题。
• 特点：每个应用独立部署，专注于特定的业务功能（如订单系统、用户系统）。

---

3.分布式架构（Distributed Architecture）

• 时间节点：2000年代初
• 背景：互联网的兴起和业务规模的进一步扩大，推动了分布式架构的发展。
• 特点：系统被拆分为多个独立的组件，部署在不同的服务器上，通过网络进行通信。
• 关键技术：RPC（远程过程调用）、分布式数据库、消息队列等。

---

4.面向服务架构（SOA, Service-Oriented Architecture）

• 时间节点：2000年代中期（2005年左右）
• 背景：企业需要集成多个异构系统，SOA通过服务化的方式解决了系统间的通信和复用问题。
• 特点：将系统功能抽象为服务，通过标准化的接口（如Web Services）进行通信。
• 关键技术：ESB（企业服务总线）、SOAP、XML等。

---

5.微服务架构（Microservices Architecture）

• 时间节点：2010年代初（2012年左右）
• 背景：随着云计算和容器化技术的普及，微服务架构应运而生，解决了SOA的复杂性和部署效率问题。
• 特点：将系统拆分为更小的、独立的服务单元，每个服务围绕特定业务功能构建。
• 关键技术：Docker、Kubernetes、RESTful API、gRPC等。

---

6.Serverless架构（无服务器架构）

• 时间节点：2010年代中期（2014年左右）
• 背景：云计算的发展使得开发者可以更专注于业务逻辑，无需管理底层基础设施。
• 特点：基于函数计算（Function as a Service, FaaS），按需执行代码，自动扩展。
• 关键技术：AWS Lambda、Azure Functions、Google Cloud Functions等。

---

7.服务网格（Service Mesh）与云原生架构

• 时间节点：2010年代末（2017年左右）
• 背景：微服务架构的复杂性推动了服务网格的发展，云原生架构成为主流。
• 特点：
• 服务网格：通过Sidecar代理管理微服务之间的通信，提供可观测性、安全性和流量控制。
• 云原生架构：基于容器化、微服务、持续交付和自动化运维，充分利用云计算的弹性。
• 关键技术：Istio、Envoy、Kubernetes、Prometheus等。

架构演进：技术发展与业务需求的共同产物

软件架构的演进本质上是技术与业务需求相互促进的结果。从早期的单体架构到如今的微服务架构，每种架构模式都是特定历史阶段的产物，旨在解决当时面临的技术瓶颈和业务挑战。

作为架构师，理解这种演进逻辑比记住具体架构特征更为重大。我们需要认识到：

1. 没有完美的架构，只有适合当前业务阶段和技术条件的架构选择
2. 架构演进是持续的过程，今天的解决方案可能成为明天需要突破的限制
3. 技术债务本质上是”昨天的合理决策”与”今天的新需求”之间的矛盾

面向未来，云原生、Serverless、服务网格等新技术正在重塑架构范式。但万变不离其宗，架构设计的核心始终是：

• 平衡短期交付与长期演进
• 在确定性与不确定性之间找到平衡点
• 让技术架构成为业务创新的助推器而非制约

开发者应当以发展的眼光看待架构演进：就像产品迭代一样，每个架构决策都是基于当时认知和技术条件的最优解。重大的是保持开放和学习的心态，由于明天的架构解决方案，很可能就诞生于你今天正在解决的业务难题之中。

记住：好的架构不是设计出来的，而是在不断解决实际问题中演化出来的。你目前设计的每一个系统，都在为软件架构的演进史书写新的篇章。
