CAD导入ArcGIS拉伸建筑白模，并导出Sketchup模型

本案例适合批量生产大范围建筑白模。

案例教程如下：

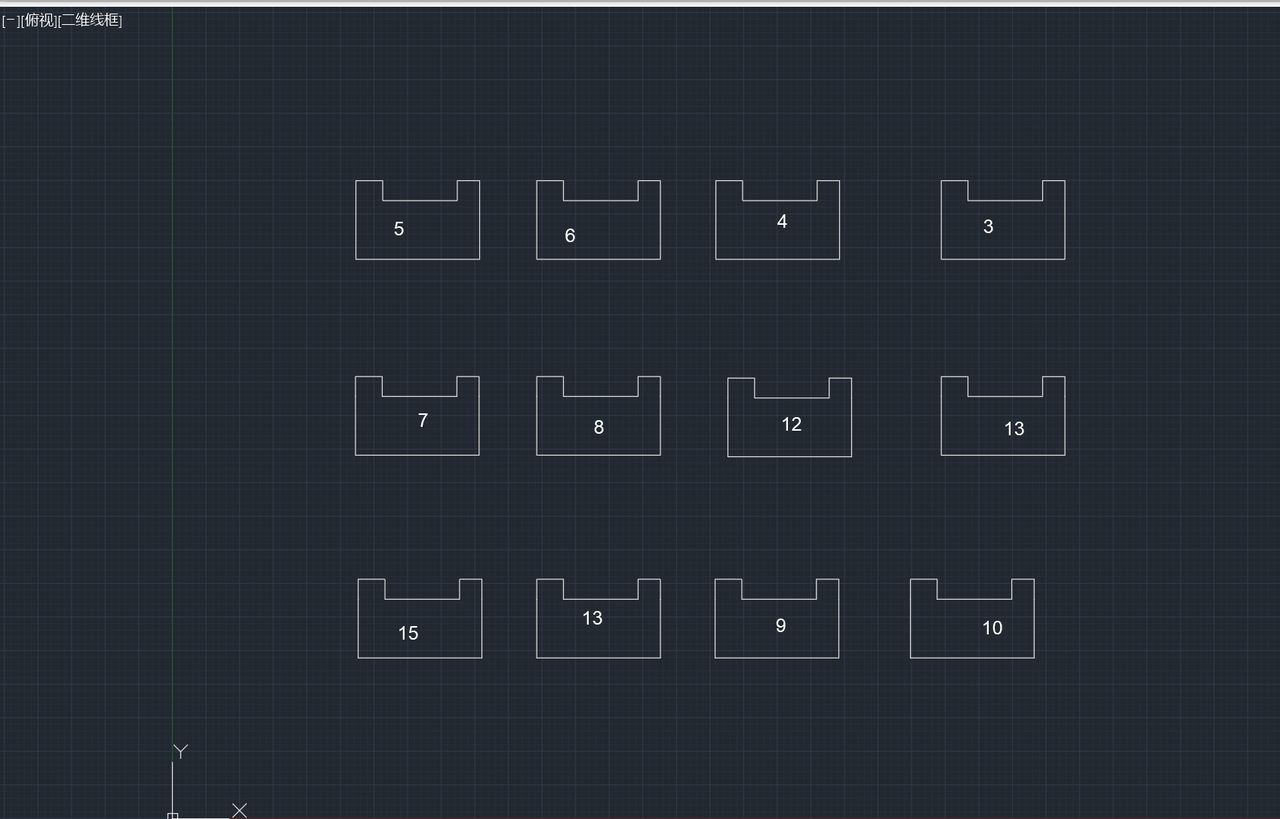

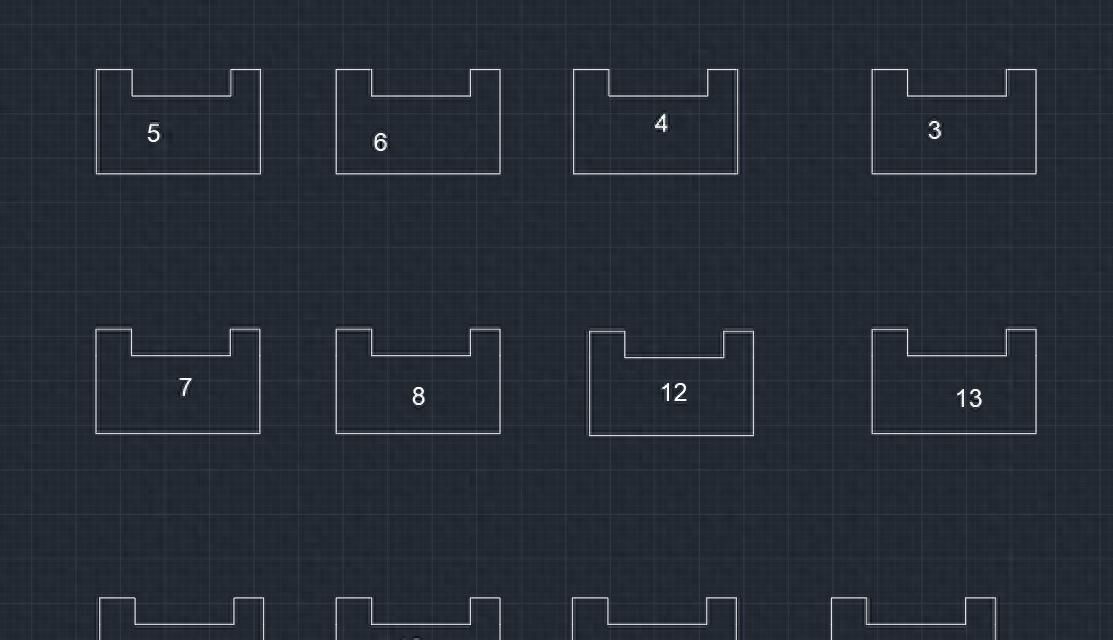

1.准备基础数据，在CAD中简单处理好数据，此处简单示例，在CAD中画几个建筑图形，每个建筑图形中添加一个数字（用于后面计算白模的高度），并保存为低版本，否则dwg数据在ArcMap中打开为空白；

注意：若你的CAD数据是标高为“多种”，则需要进行标高统一处理，否则ArcGIS中拉伸后模型会出现悬浮情况；

统一标高

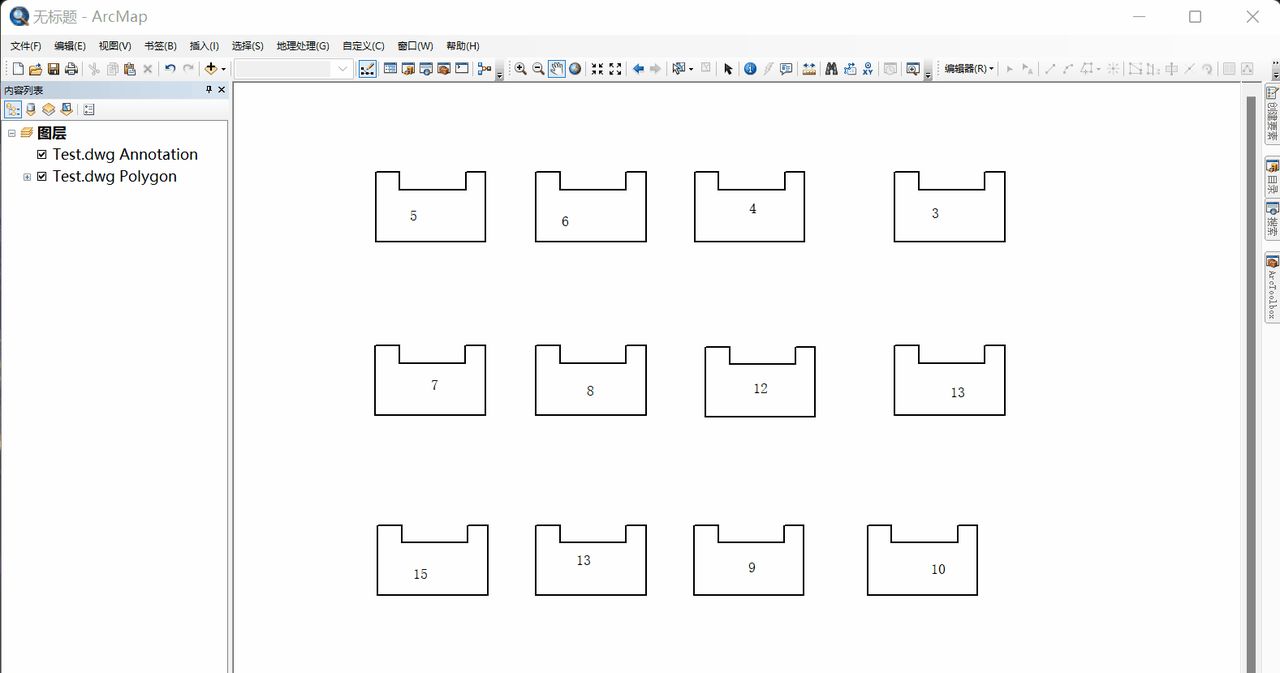

2.打开ArcMap，添加dwg标注图层和面图层数据；

导入GIS

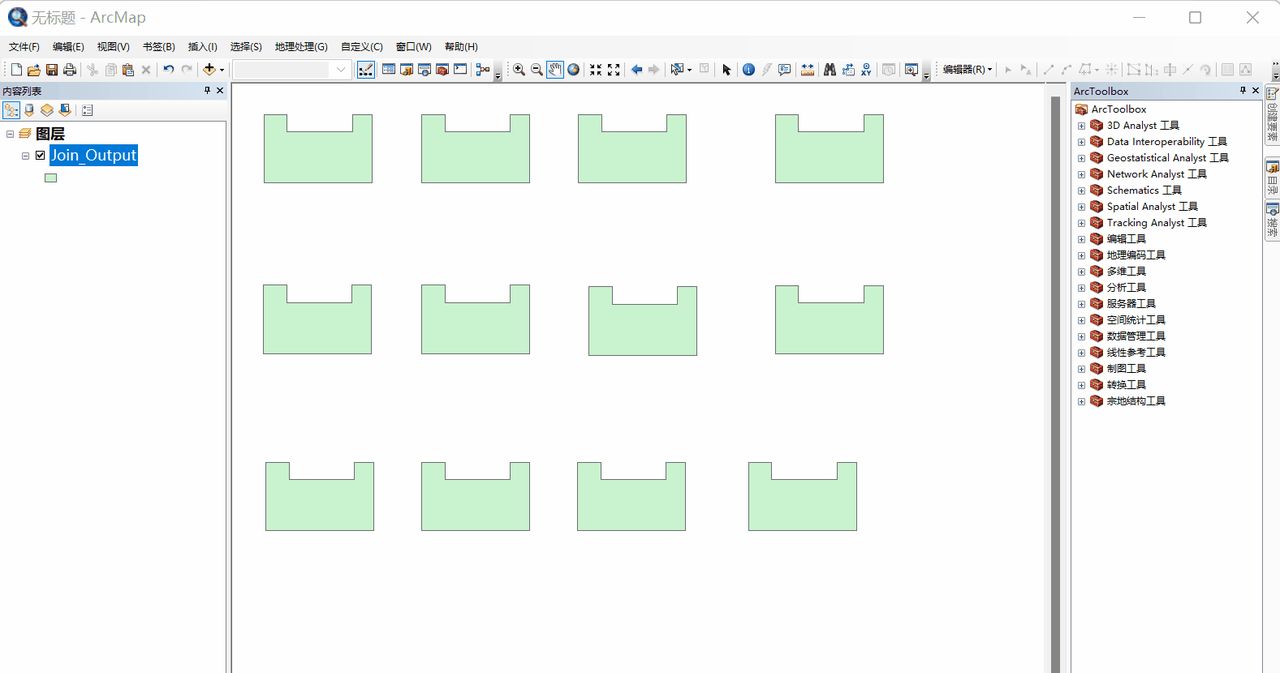

3.右键Test.dwg Polygon，连接添加标注属性字段（即CAD中为每个建筑图形添加的数字）；

连接添加标注属性字段

4.查看其属性表，添加属性字段“层数”并利用字段计算器为其赋值；

添加楼层字段并赋值

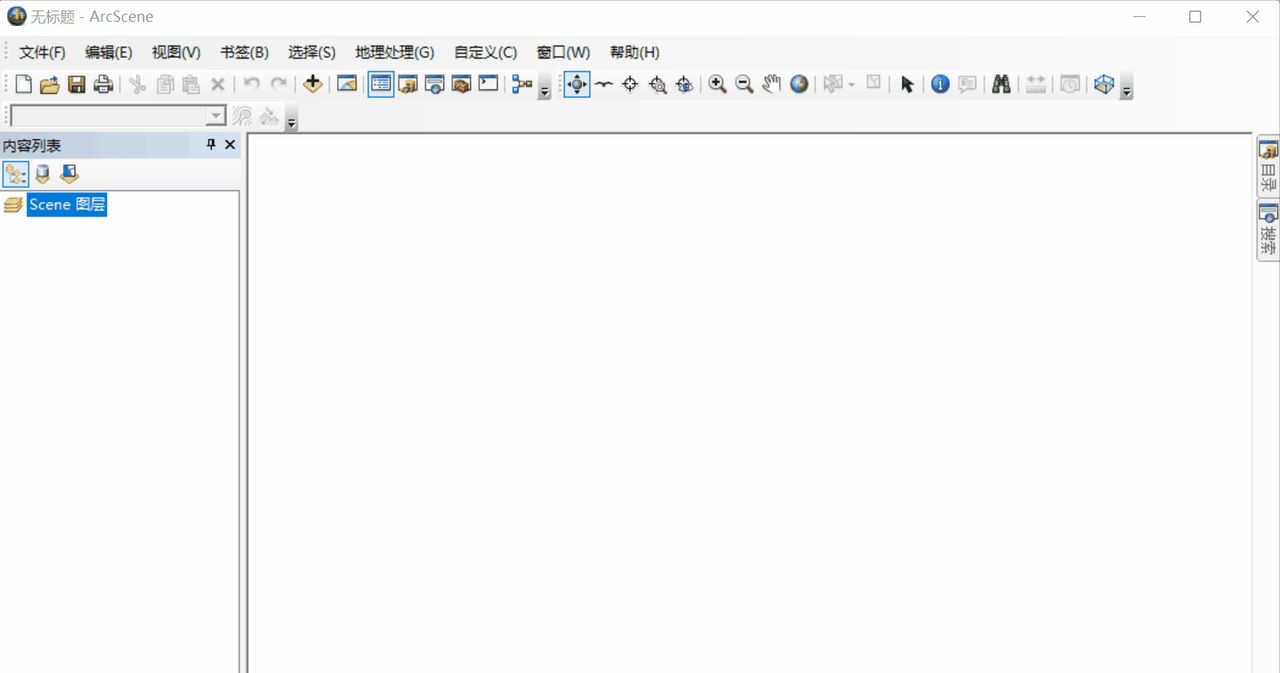

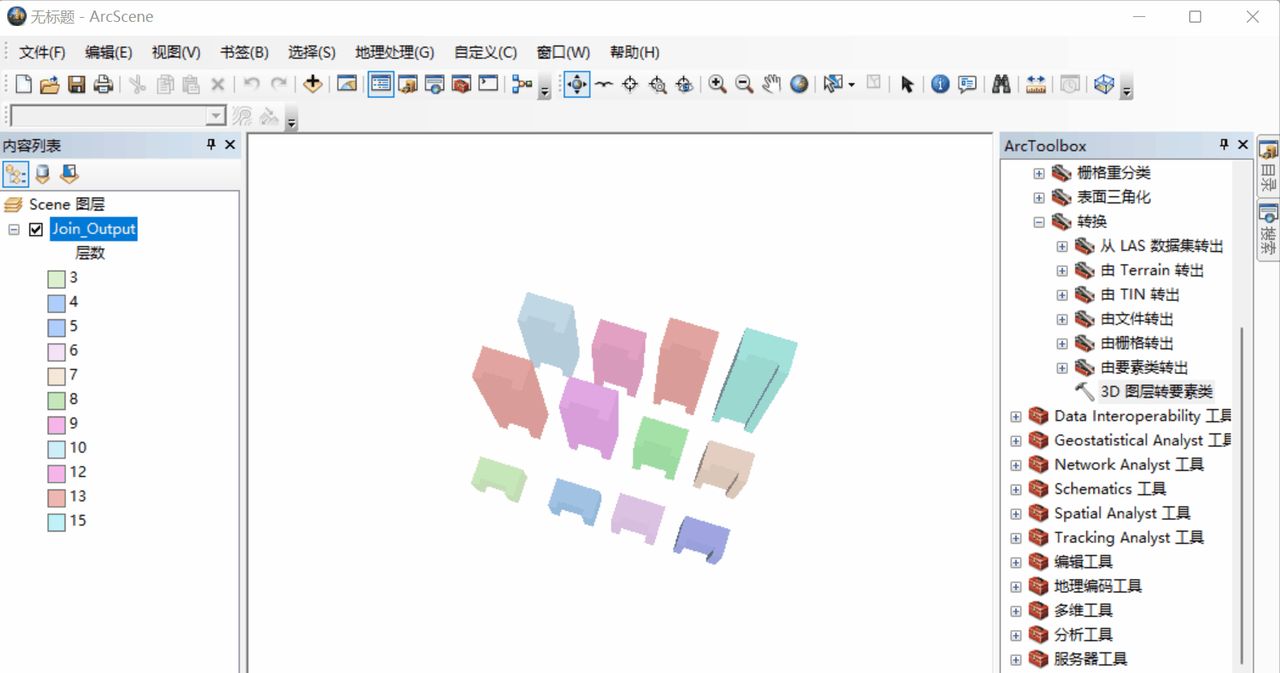

5.打开ArcScene，添加Join_Output.shp数据；

ArcGIS拉伸白模

6.3D图层转要素类，此处注意需要添加一个分组字段，否则下一步导出的.dae模型数据是独立分散的，而非一个整体；

3D图层转要素类

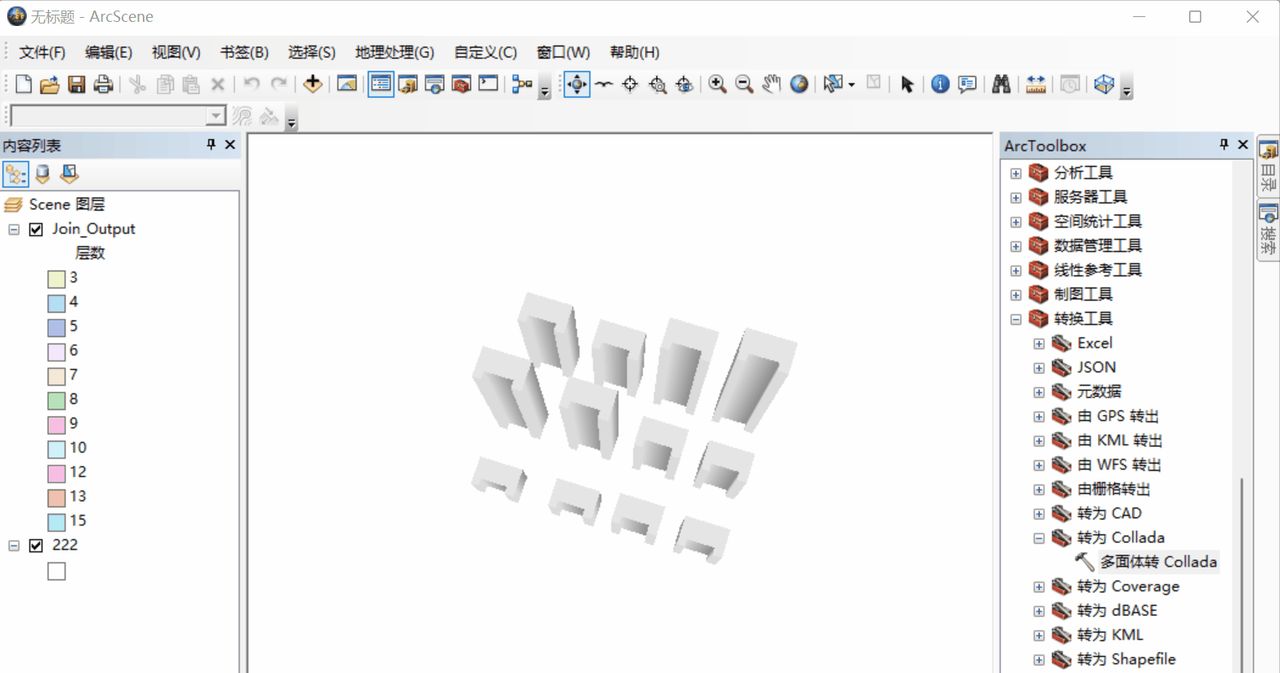

7.最后一步，多面体转Collada（生成dae），即可在Sketchup中加载建筑白模了。

多面体转Collada

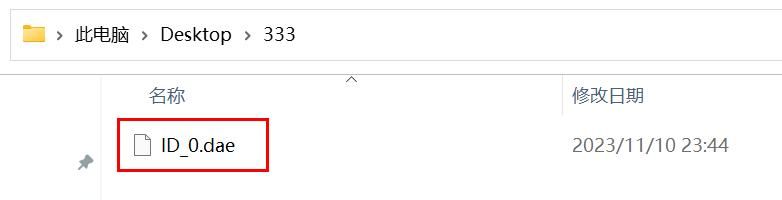

.dae格式建筑白模
