BACnet/IP BBMD跨网段通信深度解析与最佳实践

1. 背景介绍与网络拓扑结构

本指南基于一个典型的楼宇自动化场景：一座两层小楼，每层楼拥有独立的 IP 子网。设备通过**二层交换机**连接到对应楼层的网段，中央路由器为不同的楼层网段配置了不同的 IP 地址段（例如 192.168.0.x 和 192.168.1.x）。通过配置 BBMD (BACnet Broadcast Management Device) 实现跨层设备的互相发现和通信。

**二楼 (192.168.0.x 网段)：** 包含 BBMD (
192.168.0.5) 和一个 BACnet 设备 (
192.168.0.3)。**一楼 (192.168.1.x 网段)：** 包含 BBMD (
192.168.1.5) 和 BACnet 客户端 (
192.168.1.6)。**通信目标：** 客户端 (
192.168.1.6) 需要通过 BBMD 发现并访问二楼的设备 (
192.168.0.3)。

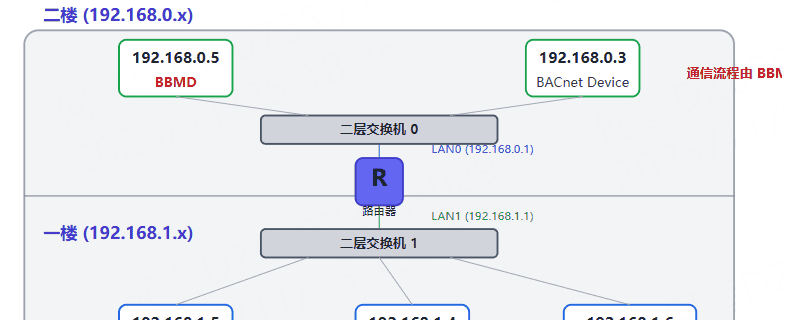

图 1: 两层小楼 BBMD 拓扑结构 (含交换机)

在上述拓扑中，要实现跨网段通信，关键在于正确配置 BBMD 的 **广播分发表（BDT）**。

2. 确保跨网段设备发现成功的核心机制

当 BACnet/IP 客户端和目标设备位于不同 IP 子网时，传统的 IP 广播消息会被路由器拦截。为了解决这个问题，BBMD 必须正确配置其 **广播分发表（BDT, Broadcast Distribution Table）**，以利用 **单播隧道 (Unicast Tunneling)** 来安全地转发广播请求。

3. 关键配置：BDT 掩码的决定性差异

在 BBMD 的 BDT 配置中，IP 地址和端口后的 **掩码（Mask）** 参数决定了 BBMD 将如何封装和转发 BACnet 广播消息。理解这两种常见掩码的区别，是确保跨网段通信成功的关键。

❌ 场景一：使用子网掩码 (
255.255.255.0)

当您将掩码设置为 **子网掩码** (如 192.168.x.x 网段的
255.255.255.0) 时，BBMD 的行为是：

**转发方式：** BBMD 尝试将 BACnet 广播消息转发为一个 **IP 子网广播** 数据包。**目标地址：** 目标 IP 地址将计算为对端子网的广播地址（例如，指向
192.168.0.5，但掩码为
255.255.255.0 时，实际目标变为
192.168.0.255）。**路由结果：** **路由器默认会阻止** 这种跨越子网的 IP 广播数据包。因此，消息无法到达对端 BBMD，导致通信失败。

结论：

 除非您的路由器特殊配置允许转发定向广播，否则这种配置方式在跨子网场景中无法工作。

✅ 场景二：使用主机掩码 (255.255.255.255) – **推荐配置**

BBMD 1 BDT 条目: 192.168.0.5:47808 255.255.255.255

必须将掩码设置为 **主机掩码** (
255.255.255.255)。这个设置强制 BBMD 启用 **单播隧道** 机制：

**转发方式：** BBMD 将本地的 BACnet 广播消息封装成一个标准的 **单播 (Unicast)** UDP 包（即 `Forwarded-NPDU`）。**目标地址：** 单播包的目标地址是精确的对端 BBMD IP 地址（例如
192.168.0.5）。**路由结果：** 单播包在网络层被视为普通数据，**可以被路由器正常转发**，从而确保 BACnet 广播消息安全、可靠地跨越子网边界。

结论：

在任何跨越路由器的 BBMD 通信场景中，必须使用主机掩码
255.255.255.255 来保证转发成功。

4. 正确配置 BDT 条目：参数详解

一个完整的 BDT 条目格式通常为：
[索引]: [IP地址]:[端口] [掩码]。以下是各部分的详细解释，确保您能配置出可靠的跨网段通信：

IP 地址 (BBMD Address)

填写**对端** BBMD 设备的实际 **单播 IP 地址**。这是消息传输的终点，即隧道另一端的入口。

端口 (UDP Port)

通常是标准的 BACnet 端口 **47808** (
0xBAC0)。

掩码 (Distribution Mask) – 必须使用主机掩码!

必须设置为 **
255.255.255.255** (主机掩码)，以确保消息通过路由器时是以 **单播隧道** 方式传输，从而成功跨越不同的 IP 子网。

5.
BIP: Broadcast Address 的独立作用

BIP: Broadcast Address: 192.168.1.255

这个参数与 BDT 中定义的 **远程转发地址** 是两个不同的概念，它的作用是定义 **本地子网的广播地址**，对 BBMD 的工作至关重要：

**发送本地广播：** 当本地 BACnet 应用（例如客户端）需要发现本地设备时，消息发送到
BIP: Broadcast Address。**接收外部转发：** 当 BBMD 接收到来自远端 BBMD 的 **单播封装包** (
Forwarded-NPDU) 后，它需要将其解封并在本地进行 **重广播**。**本地重广播目标：** 此时，消息会被发送到 **
BIP: Broadcast Address**，确保本地网段（如 192.168.1.x）上的所有 BACnet 设备都能收到。

图 2: BBMD 本地重广播流程

6. 最佳实践：配置与验证步骤

为实现稳定可靠的跨网段 BACnet/IP 通信，请遵循以下关键配置和验证步骤：

**BDT 掩码配置：** 确保所有指向远端 BBMD 的 BDT 条目都严格使用 **主机掩码**
255.255.255.255，以启用单播隧道。**BIP 地址配置：** 确保每个 BBMD 的
BIP: Broadcast Address 正确配置为它所在子网的 IP 广播地址（例如 192.168.1.255）。**网络路径检查：** 确保路由路径上的所有中间设备（包括路由器和防火墙）都允许 **UDP 47808** 端口的 **单播** 流量双向通过。**日志验证：** 在 BBMD 运行时，检查其转发日志，确认消息的目标地址是远端 BBMD 的 **单播 IP**，而不是子网广播地址。

总结

BBMD 的核心作用在于将 LAN 上的 BACnet 广播消息转化为可以穿越路由器的 **单播数据包**。正确设置 BDT 掩码是实现这一目标，确保跨网段发现成功的决定性因素。
