3. 配置计算机 IP 地址

默认配置文件会为路由器上的局域网接口分配 IP 地址，必须将计算机配置为与路由器局域网接口位于相同子网上。如果路由器为固定接口型，表示该路由器已配置为 DHCP 服务器，必须将计算机配置为自动获取 IP 地址。如果路由器可以接受模块化接口，表示该路由器未配置为 DHCP 服务器，必须为计算机配置静态 IP 地址，且该地址与路由器地址位于相同子网上。

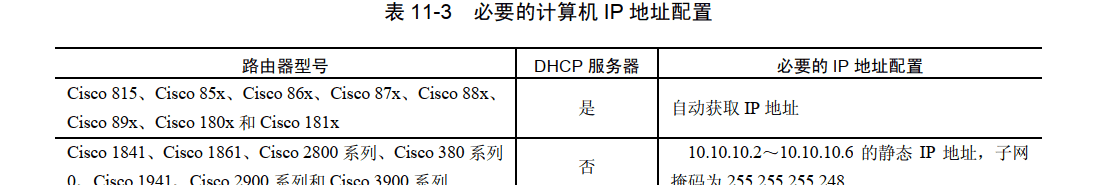

先从表 11-3 中找到相应的路由器型号，记下必要的计算机 IP 地址配置。

然后，根据需要将计算机的 IP 地址设置为“自动获得 IP 地址”，或者手工指定 IP 地址信息。

4. 将配置计算机连接到路由器

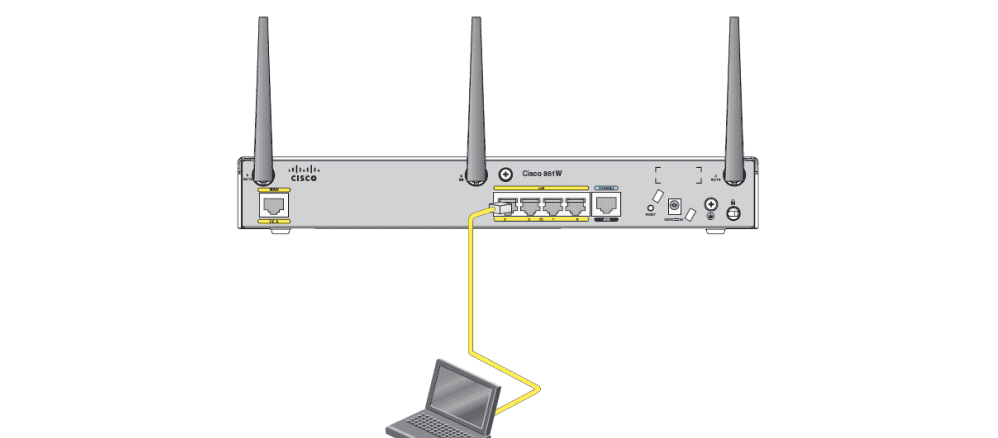

如果要设置新路由器，并想要使用 Cisco CP Express 为路由器设置基本配置，则需要使用跳线将计算机连接到路由器（如图 11-9 所示），以执行初始配置。

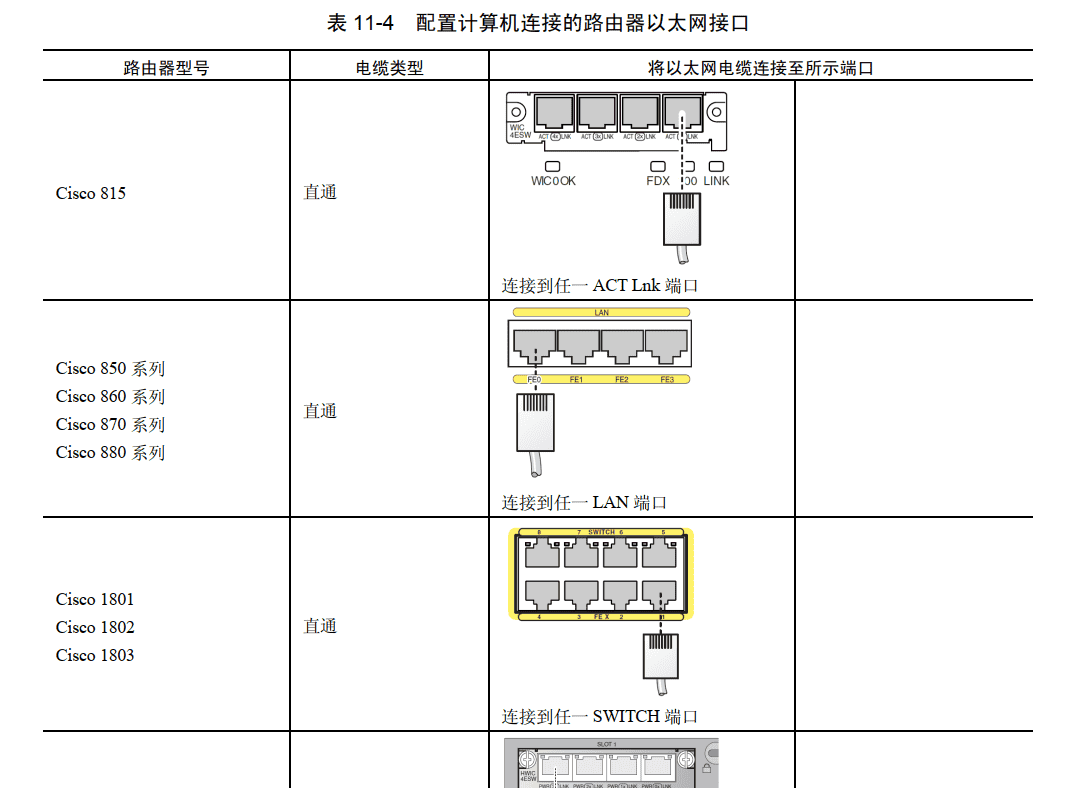

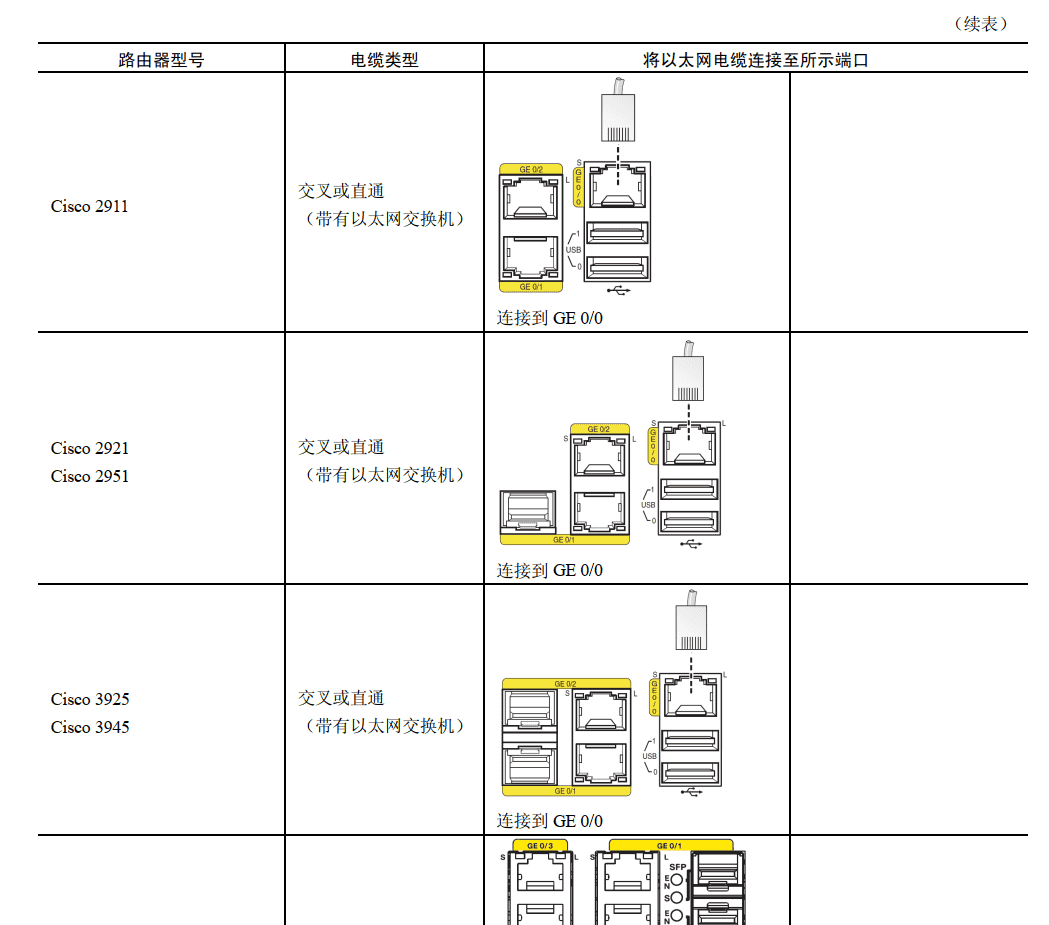

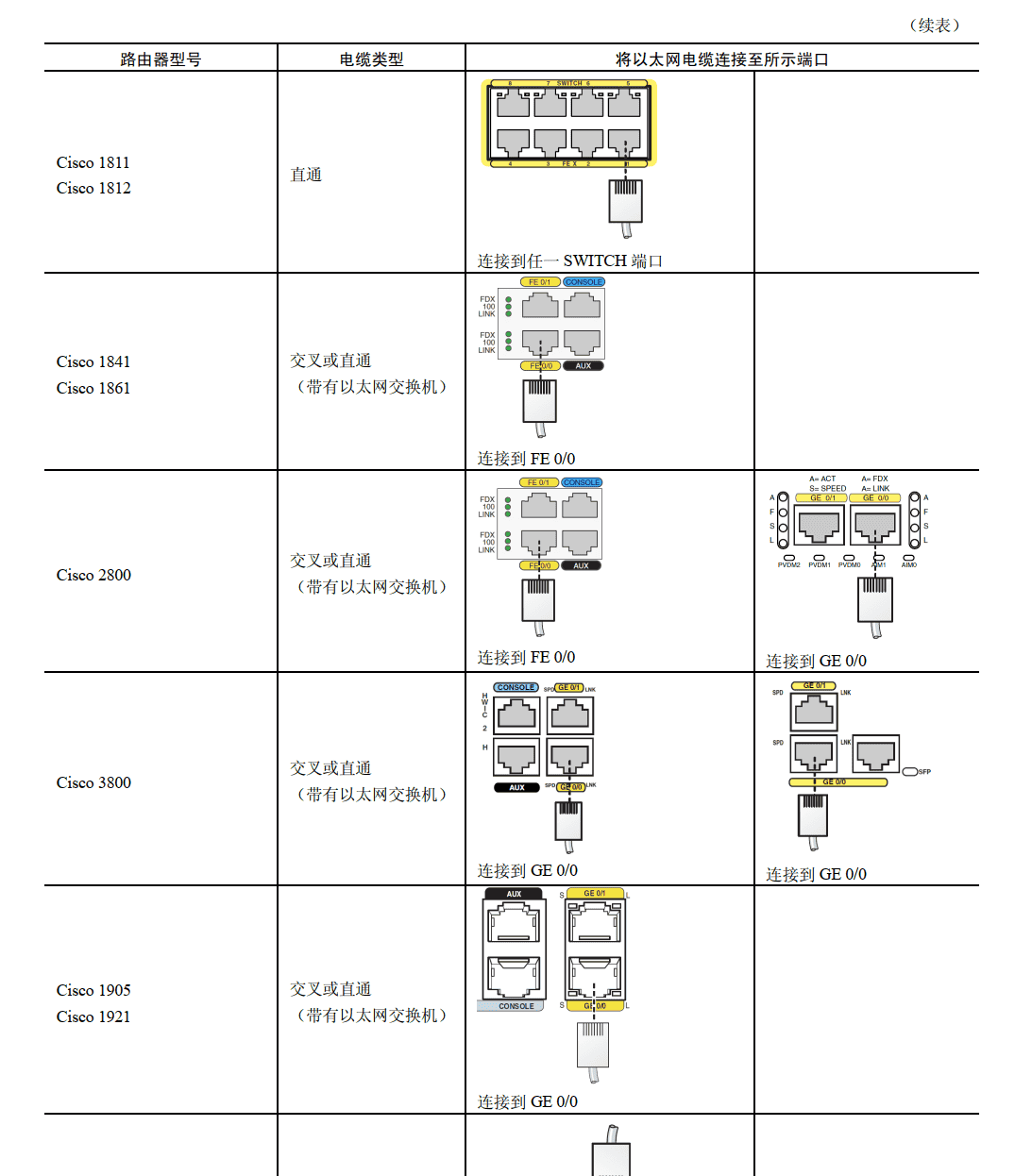

对于 Cisco 8xx 系列、 Cisco 18xx 系列和 Cisco 19xx 系列路由器而言，可以连接至任意 LAN （或 Switch）接口，对于 Cisco 2800 系列、 Cisco 3800 系列、 Cisco 2900 系列和 Cisco 3900 系列路由器而言，则需要连接至其 FE 0/0 或 GE 0/0 端口。配置计算机可以连接的路由器以太网接口如表 11-4 所示。

5. 运行 Cisco CP Express 向导

Cisco CP Express 用于快速配置路由器局域网和 Internet 连接。之后，可以使用 Cisco CP完成更复杂配置。尽管 Cisco CP Express 可用于配置广域网连接、防火墙和安全设置，但是，最好只使用 Cisco CP Express 向导配置以下功能。

 路由器名称

 用户名和密码

 局域网 IP 地址

 DHCP 服务器（如果需要）

① 在计算机上打开 Web 浏览器，禁用任何活动的弹出窗口阻止程序，并输入以下 URL：

http://10.10.10.1

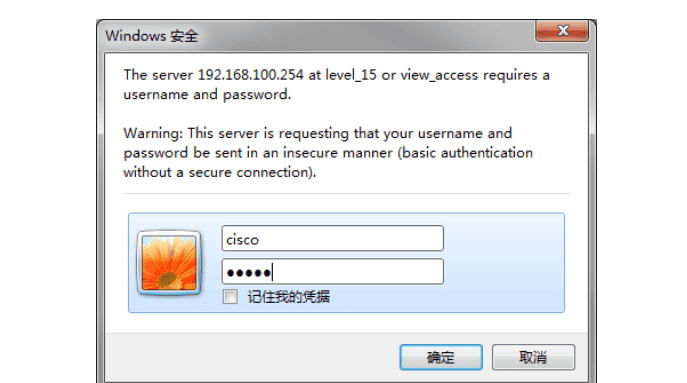

② 在登录页面（如图 11-10 所示）输入用户名 cisco 和密码 cisco。如果启动过程中还出现其他登录页面，输入相同的身份凭证（ cisco/cisco）。

如果输入 http://10.10.10.1 后没有出现启动页面，执行以下操作来测试计算机和路由器之间的连接。

 检查路由器上的电源 LED 是否打开，以及连接 PC 的端口的 LED 是否打开，如果都已打开，表示路由器和计算机之间已建立活动以太网连接。如果该 LED 未点亮，请验证是否使用交叉电缆连接计算机和路由器，或者是否使用直通电缆连接路由器和交换机。

 验证 Web 浏览器的“脱机工作”选项是否已禁用。在 Internet Explorer 中，单击文件菜单，验证是否未选中“脱机工作”选项。

 验证闪存中是否已加载 cpexpress.tar、 home.tar 和 home.shtml 文件。输入用户名 cisco和密码 cisco，打开与 10.10.10.1 的 Telnet 会话。输入 showflash 命令，显示加载到闪存中的文件。

出于安全考虑，用户名 cisco 和密码 cisco 将在首次使用后失效。在注销路由器前，必须确保输入“ username username privilege 15 secret 0 password ”命令（将 username 和 password 替换为要使用的用户名和密码）修改了用户名和密码。此命令创建特权级别为 15 的新用户及相应密码。如果不执行此操作，结束会话后将无法登录路由器。在将来的会话中使用创建的新身份凭证，而不是使用用户名 cisco 和密码 cisco。

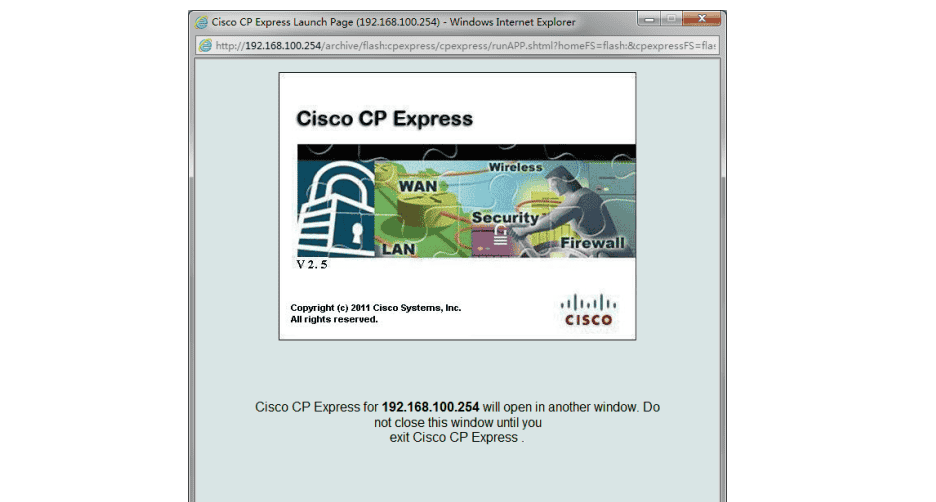

 验证计算机的 IP 地址是否已正确配置。一些路由器要求计算机自动获得 IP 地址，而另一些路由器则要求为计算机配置静态 IP 地址。找到欲配置的路由器，确定计算机的配置方式。连接到路由器时，会先出现 Cisco CP Express 启动页面（如图 11-11 所示），然后出现一个或多个证书窗口。

所看到的启动页面上的版本号与该版本号可能有所不同。

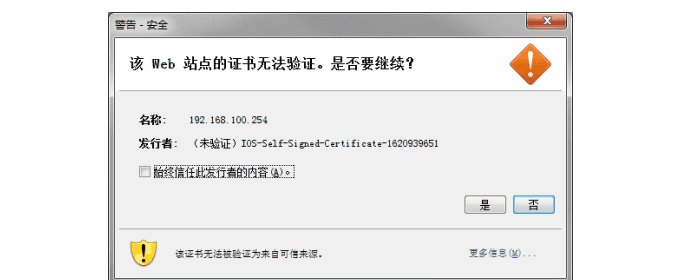

③ 单击“ Yes”（是）或单击“ Grant”（同意）接受证书（如图 11-12 所示）。

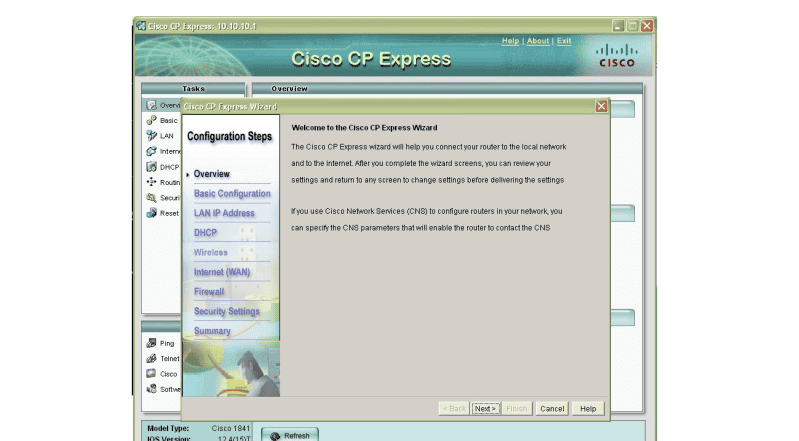

④ 运行“ Cisco CP Express Overview”（概述）页面，之后还将运行“ Cisco CP Express Wizard”（向导）页面（如图 11-13 所示）。单击“Next”（下一步）按钮开始配置路由器。
Cisco CP Express 向导会要求输入特权加密密码以控制对 Cisco IOS 软件的访问。务必记录或记住您输入的特权加密密码。该密码不会显示在“ Enable Password（特权明文密码）”字段或“ Summary（摘要）”窗口，如果不擦除路由器配置，也无法重置该密码。此外，还会要求您将路由器的局域网 IP 地址从其默认值更改为其他值。

⑤ 出现“ Summary（摘要）”窗口时，记录输入的局域网 IP 地址、用户名和用户密码，
并单击“ Finish”（完成）。重新连接路由器以执行其他配置时将需要此信息。
⑥ 退出 Cisco CP Express，用指定给局域网接口的新 IP 地址完成“ 6. 验证初始配置”，
以重新配置计算机并重新连接路由器。
6. 验证路由器初始配置
① 确保计算机 IP 地址与路由器局域网接口的 IP 地址位于相同子网上。
如果是自动获得 IP 地址，在命令行窗口中，先后输入 ipconfig /release 命令和 ipconfig /renew
命令，以从路由器中获取新 IP 地址。输出大致如下所示：
C:> ipconfig /release
Ethernet adapter Local Area Connection:
Connection-specific DNS Suffix .: somename.com
IP Address. . . . . . . . . . . . : 0.0.0.0
Subnet Mask . . . . . . . . . . . : 0.0.0.0
Default Gateway . . . . . . . . . :
C:> ipconfig /renew
Ethernet adapter Local Area Connection:
Connection-specific DNS Suffix .: somename.com
IP Address. . . . . . . . . . . . : 192.168.100.168
Subnet Mask . . . . . . . . . . . : 255.255.255.0
Default Gateway . . . . . . . . . : 192.168.100.1
即使计算机原先已配置为自动接受 IP 地址，也必须输入 ipconfig /release
命令和 ipconfig /renew 命令，以释放并重新获得 IP 地址。
如果需要手工为计算机配置静态 IP 地址，也要保证计算机的 IP 地址与路由器局域网口的
IP 地址位于同一子网，并且设置相同的子网掩码。
② 打开 Web 浏览器，输入为路由器局域网接口指定的新 IP 地址。
http://新 IP 地址
例 如 ， 如果为 局 域 网接口 指 定 IP 地 址 192.168.100.254，则 在 浏 览器中 输 入 命 令
http://192.168.100.254。

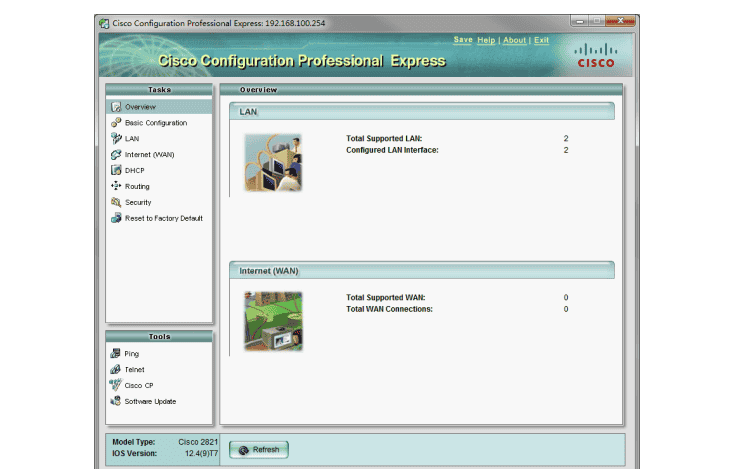

③ 输入完成 Cisco CP Express 向导时为路由器指定的用户名和密码。如果显示 Cisco CP
Express 概述窗口（如图 11-14 所示），证明局域网接口配置有效。

④ 通过打开另一个 Web 浏览器窗口并连接到网站，测试配置的 Internet（广域网）连接。如果能够连接到网站（如 www.cisco.com），则表示广域网连接正常。如果无法连接，可使用Cisco CP Express 或 Cisco CP 更正广域网设置。

第 12 章 使用 CLI 配置路由器

路由器作为实现不同网络之间互连的关键设备，在局域网远程互连和 Internet 接入中起着非常重要的作用，路由器设置不当将直接影响局域网络与外界的通信，甚至还会埋下网络安全隐患。因此，配置路由器的路由功能，以及路由器的安全功能，无论对于网络互连，还是局域网安全都是至关重要的。

12.1 路由器配置前的准备

路由器基本配置包括以下内容。

 基本路由器配置

① 路由器默认配置

② 配置全局参数

 接口配置

① 接口端口

② 配置千兆位以太网接口

③ 配置无线局域网接口

④ 配置接口卡和模块接口

⑤ 配置 Loopback 接口

 路由配置

① 配置命令行

② 配置静态路由

③ 配置动态路由

12.1.1    IP 协议配置原则

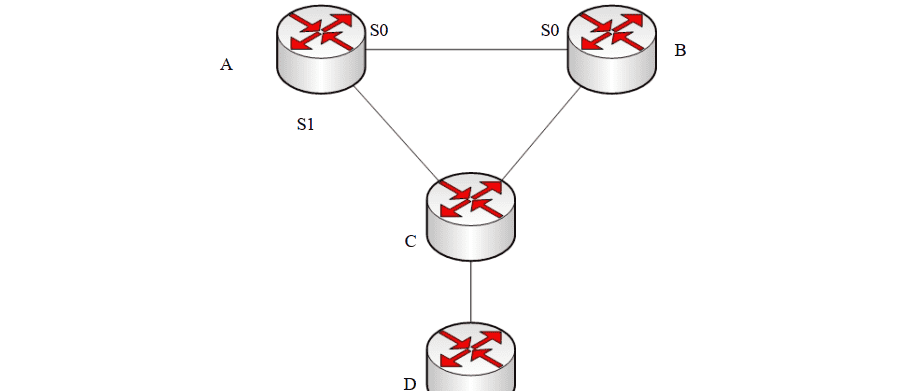

为保证 Cisco 路由器在 IP 网络中正常工作，通常遵循图 12-1 所示路由拓扑图的基本规则。

对于路由器 A 和路由器 B 来说，它们互为相邻的路由器。其中，路由器 A 的 S0 与路由器 B 的 S1 为相邻路由器的相邻端口。但是，路由器 A 的 S1 口与路由器 B 的 S0 口不是相邻端口，路由器 A 与路由器 D 也不是相邻路由器。

配置规则如下：

 路由器的物理网络端口通常要有一个 IP 地址。

 相邻路由器的相邻端口 IP 地址必须在同一 IP 网络上。

 同一路由器的不同端口的 IP 地址必须在不同 IP 网段上。

 除了相邻路由器的相邻端口外，所有网络中路由器所连接的网段即所有路由器的任何

两个非相邻端口都必须不在同一网段上。

12.1.2 路由器默认配置

当第一次引导 Cisco 路由器时，将执行系统默认配置。使用 show running-config 命令，可
以查看内置配置。其配置内容大致如下所示。
Router# show running-config
Building configuration…
Current configuration : 723 bytes
!
version 12.4
no service pad
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname Router
!
boot-start-marker
boot-end-marker
!
logging message-counter syslog
!
no aaa new-model
!
no ipv6 cef
ip source-route
ip cef
!
!
!
!
multilink bundle-name authenticated
!
!
archive
log config
hidekeys
!
!
!
!
!
interface GigabitEthernet0/0
no ip address
shutdown
duplex auto
speed auto
!
interface GigabitEthernet0/1
no ip address
shutdown
duplex auto
speed auto
!
interface GigabitEthernet0/2
no ip address
shutdown
duplex auto
speed auto
!
ip forward-protocol nd
!
no ip http server
!
!
!
!
!
control-plane
!
!
line con 0
line aux 0
line vty 0 3
login
!
exception data-corruption buffer truncate
scheduler allocate 20000 1000
end

12.2 路由器基本配置

由于 Cisco CP 的功能相对简单，同时也并不适用于所有的路由器。因此， CLI 配置方式
仍然被网络管理员广泛采用。
12.2.1 配置全局参数
需要配置的全局参数主要包括主机名、 Enable 密码和禁用域查找，并可为 Cisco 3925E 和
Cisco 3945E 路由器重新分配 I/O 内存。
① 进入全局配置模式。
Router> enable
Router# configure terminal
Router(config)#
② 为路由器指定主机名。
Router(config)# hostname router_name
③ 配置 Enable 密码，禁止未授权的访问。
Router(config)# enable secret password
④ 禁用域查找，避免查找未知词汇的 IP 地址（未知主机名称往往由键入错误所导致）。
Router(config)# no ip domain-lookup
⑤ 可以重新分配 DRAM 中 I/O 内存和处理器内存所占的百分比。使用 no 命令可以恢复
默认内存分配。 i/o-memory-percentage 值用于分配 DRAM 中用于 I/O 的内存。允许取值为 5、
10、 15、 20、 25、 30、 40 和 50。 I/O 内存至少需要 210 MB。
Router(config)# memory-size iomem i/o-memory-percentage
推荐配置 I/O 内存所占比例低于 25%，以便于保证 IPSec 的性能。当为 I/O
内存指定所占的百分比后，处理器内存将自动获得 DRAM 中剩余的内存。
