内容节选：
4.2 结构
4.2.1 PDCP结构
图4.2.1.1表明PDCP子层的一种可能结构; 它不应该限制实施。 该图基于TS 38.300 [2]中定义的无线接口协议结构。
PDCP子层由上层TS 38.331 [3]配置。 PDCP子层用于映射在DCCH和DTCH类型的逻辑信道上的RB。 PDCP子层不用于任何其他类型的逻辑信道。
每个RB（SRB0除外）与一个PDCP实体相关联。 每个PDCP实体根据RB特性（例如，单向/双向或分离/非分离）或RLC模式与一个，两个或四个RLC实体相关联。 对于非拆分承载，每个PDCP实体与一个UM RLC实体，两个UMRLC实体（每个方向一个）或一个AM RLC实体相关联。 对于分离承载，每个PDCP实体与两个UM RLC实体（针对一样方向），四个UM RLC实体（针对每个方向两个）或两个AM RLC实体（针对一样方向）相关联。
4.2.2 PDCP实体
PDCP实体位于PDCP子层中。 可以为UE定义几个PDCP实体。 每个PDCP实体携带一个无线承载的数据。
PDCP实体与控制平面或用户平面相关联，这取决于它携带数据的无线承载。

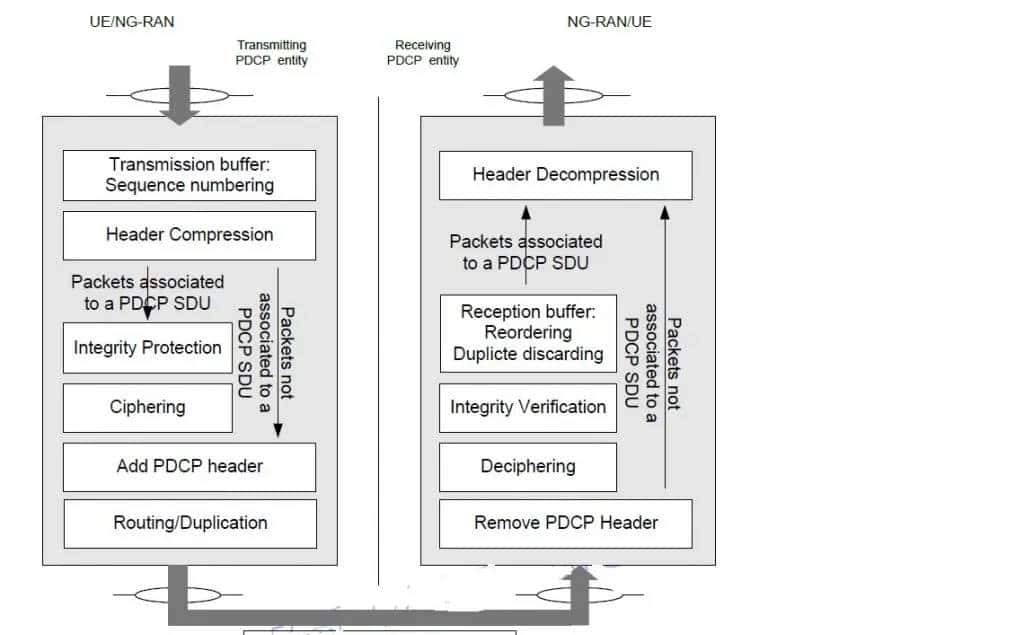

图4.2.2.1表明PDCP子层的PDCP实体的功能视图; 它不应该限制实施。 该图基于TS 38.300 [2]中定义的无线接口协议结构。
对于分离承载，在发送PDCP实体中执行路由。
流程
5.1 PDCP实体处理
5.1.1 PDCP实体建立
当上层请求为无线承载建立PDCP实体时，UE应：
为无线承载建立PDCP实体;
将PDCP实体的状态变量设置为初始值;
按照5.2中的流程进行操作.
5.1.2 PDCP实体重建
当上层请求重新建立PDCP实体时，UE应另外执行本节中描述的过程。 执行本节中的步骤后，UE应遵循5.2中的流程。
当上层请求重建PDCP实体时，发送PDCP实体应：
对于UM DRB和AM DRB，重置上行链路的报头压缩协议，如果未在TS 38.331 [3]中配置drb-ContinueROHC，则以Umode中的IR状态（如RFC 3095 [8]和RFC 4815 [9]中所定义）启动） ]。
对于UM DRB和SRB，将TX_NEXT设置为初始值;
对于SRB，丢弃所有存储的PDCP SDU和PDCP PDU;
在PDCP实体重建过程中应用上层提供的加密算法和密钥;
在PDCP实体重建过程中应用上层提供的完整性保护算法和密钥;
对于已经与PDCP SN关联的每个PDCP SDU，来自第一个PDCP SDU的暂停AMDRB，其中相应的PDCP数据PDU的成功传送尚未被较低层确认
对于UM DRB，对于已经与PDCP SN关联但相应PDU先前未提交给较低层的每个PDCP SDU：
思考从上层接收的PDCP SDU;
在子条款5.2.1中的数据提交过程之后，在PDCP重建之前按照与PDCP SDU相关联的COUNT值的升序执行PDCP SDU的传输，而不重新启动discardTimer;
对于AM DRB，来自第一PDCP SDU的相应PDCP数据PDU的成功传送尚未被较低层确认，按照COUNT值的升序执行已经与PDCP SN相关联的所有PDCP SDU的重传或传输在PDCP实体重建之前到PDCP SDU，如下所述：
按照子条款5.7.4的规定执行PDCP SDU的报头压缩;
根据子条款5.9和5.8中规定的与该PDCP SDU相关的COUNT值执行PDCP SDU的完整性保护和加密;
按照子条款5.2.1中的数据提交流程，将生成的PDCP数据PDU提交给下层。
当上层请求重建PDCP实体时，接收PDCP实体应：
根据子条款5.2.2.1的规定，处理由于重建较低层而从较低层接收的PDCP数据PDU;
对于SRB，丢弃所有存储的PDCP SDU和PDCP PDU;
对于SRB和UM DRB，如果正在运行t-Reordering：
停止并重置t-Reordering;
对于UM DRB，在执行报头解压缩后，按照相关COUNT值的升序将所有存储的PDCP SDU传送到上层;
对于AM DRB，如果未在TS 38.331 [3]中配置drb-ContinueROHC，则对所有存储的PDCPSDU执行报头解压缩;
对于UM DRB和AM DRB，如果未在TS 38.331 [3]中配置drb-ContinueROHC，则重置下行链路的报头压缩协议并以Umode中的NC状态（如RFC 3095 [8]和RFC 4815 [9]中的定义）开始） ;
对于UM DRB和SRB，将RX_NEXT和RX_DELIV设置为初始值;
在PDCP实体重建过程中应用上层提供的加密算法和密钥;
在PDCP实体重建过程中应用上层提供的完整性保护算法和密钥。
