工控行业，PLC调试是电气工程师的最基本技能。但现实是：80%的现场故障都源于调试流程不规范，70%的工程师只会”下载程序+监控变量”这两招！今天，我们总结一套以西门子为例“7步调试法”，帮你从”试错式调试”升级为”系统化调试”，彻底告别”加班排故”的噩梦！

为什么你调试PLC总是出问题？

3大致命误区直击

• 跳过硬件检查
• 拿到项目就急着下载程序，结果接线错误烧毁模块
• 忽视仿真测试
• 直接上真机调试，逻辑错误导致设备误动作
• 缺乏文档记录
• 调试过程全凭记忆，后期维护如同”考古”

血淋淋的案例：某汽车厂因调试时未验证急停连锁逻辑，导致机械臂误动作，造成设备损坏+生产停机8小时，直接损失20万元！
真相：规范的调试流程能减少90%的现场问题，西门子高级工程师都在用”7步黄金法则”！

西门子7步调试黄金法则

Step 1：硬件检查——调试前的”生死检查”

核心目的：排除物理层故障，避免烧毁设备

必做清单：

检查项	操作标准	工具/方法
电源电压	DC24V±5%，AC220V±10%	万用表（直流/交流档）
接地电阻	≤4Ω（系统接地），≤1Ω（安全接地）	接地电阻测试仪
信号线绝缘	≥500MΩ（500V兆欧表）	兆欧表
模块安装	无松动，背板总线插紧	目视+手动检查

⚠️ 致命细节：S7-1200/1500的传感器电源（L+）和CPU电源（PS）必须分开，否则强干扰会导致程序运行异常！

Step 2：软件组态验证

核心目的：确保硬件配置与实际一致，避免”牛头不对马嘴”

关键操作：

1. 设备版本核对：
   → TIA Portal中CPU固件版本（如V4.4）必须 ≥ 实际硬件版本

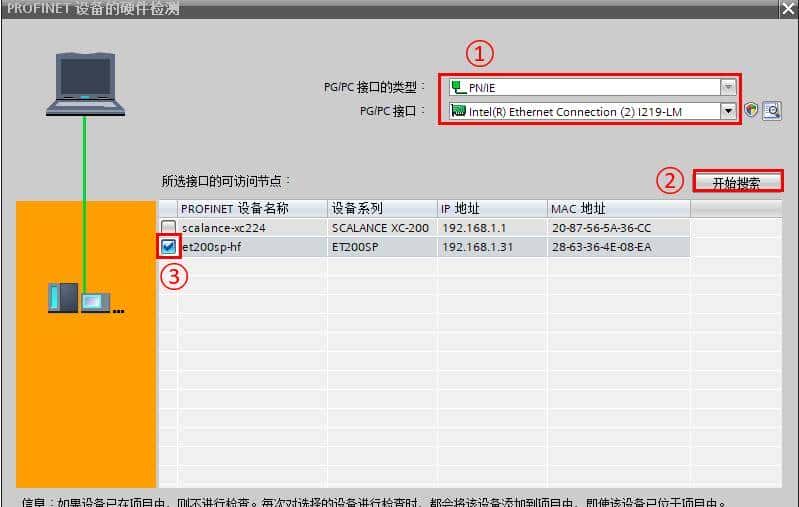

   → 方法：在线 → 设备 → “读取设备硬件”自动匹配
2. 网络拓扑检查：
   → PROFINET设备IP地址是否冲突（用PRONETA软件扫描）
   → 分布式IO（如ET200SP）是否全部在线
3. 模块订货号验证：
   → 重点核对特殊模块（如AI/AO、运动控制模块）的订货号
   → 案例：将6ES7 231-5PF32-0XB0错认为231-5PD32，导致模拟量采集偏差

Step 3：离线仿真——虚拟调试先行

核心目的：在电脑上验证90%的逻辑错误，减少真机调试风险

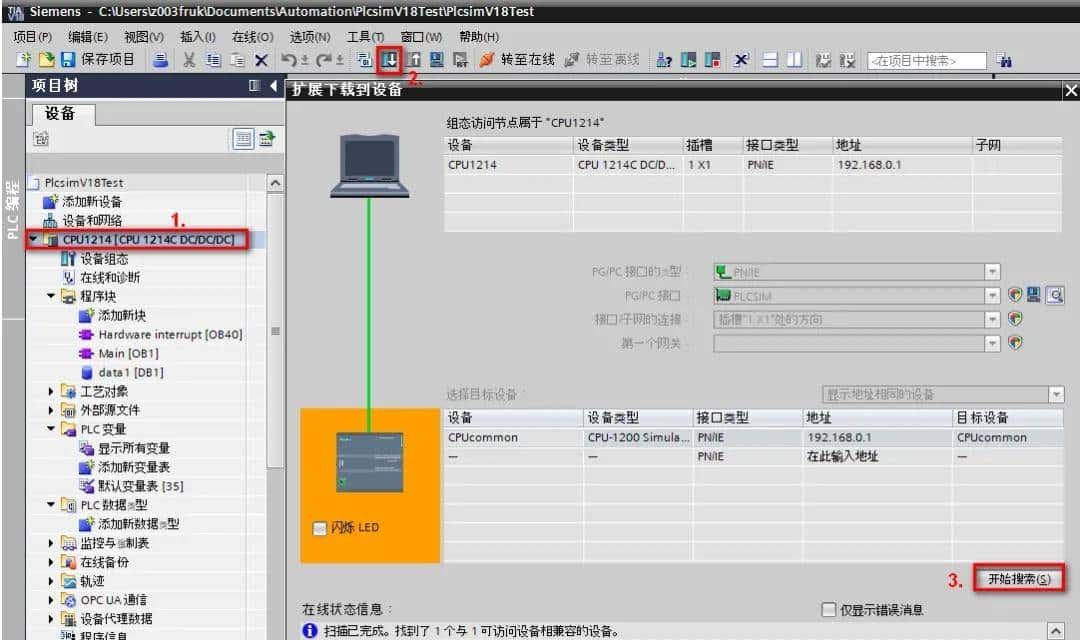

西门子PLCSIM仿真流程：

1. 创建仿真项目，选择对应CPU型号（如1214C DC/DC/DC）
2. 下载硬件组态和程序，启动仿真
3. 必做测试

✅ 初始化程序（MB0=1时的启动逻辑）
✅ 手动模式/自动模式切换
✅ 单步执行关键工艺段（如定位轴回零）
✅ 故障复位逻辑

效率技巧：用PLCSIM Advanced实现虚拟HMI与PLC的联调，提前发现人机交互问题！

Step 4：在线调试——信号级验证

核心目的：逐点验证I/O信号和中间变量，确保”输入-逻辑-输出”链路通畅

黄金流程：

1. 强制信号测试：
   → 用”强制表”强制输入点（如I0.0=1），观察输出点（Q0.0）和中间变量变化
   → 重点测试：急停信号（I0.5）、安全门信号（I1.0）、故障复位（I2.1）
2. 模拟量标定：
   → AI模块：输入4mA时对应值是否为0，20mA时是否为27648
   → AO模块：输出50%对应值是否为13824（10mA）
3. 通讯测试：
   → 与HMI：监控DB块数据是否实时刷新
   → 与变频器：读取状态字（如65535=准备就绪）

Step 5：连锁逻辑验证——最容易翻车的环节

核心目的：验证保护逻辑有效性，避免设备损坏和安全事故

必测连锁关系（以产线为例）：

主设备	连锁条件	测试方法
传送带启动	安全门关闭+急停释放+无故障报警	模拟安全门打开，看是否停机
机器人取料	传送带到位信号+吸盘真空度达标	断开真空传感器，验证不动作
加热炉升温	风机运行+热电偶正常+门关闭	模拟热电偶断线，验证报警

安全红线：所有连锁测试必须在”手动模式”下进行，且人员远离运动部件！

Step 6：故障注入测试——主动”找茬”

核心目的：验证系统的故障自诊断和恢复能力

必做测试项：

1. 传感器断线
2. ：拔掉接近开关线缆，检查HMI是否显示”传感器故障”
3. 通讯中断
4. ：断开PROFINET网线，验证CPU是否进入”安全状态”
5. 电源波动
6. ：用调压器将24V降至19V，观察系统是否稳定运行

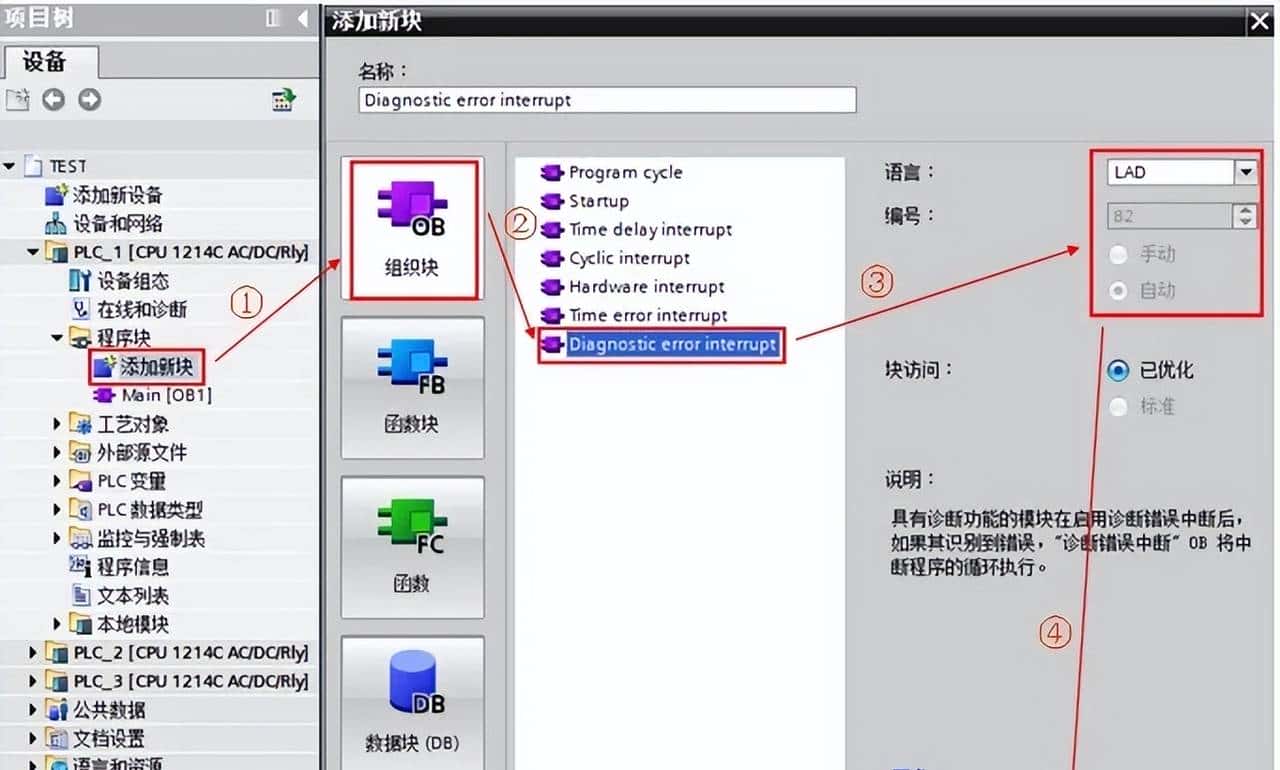

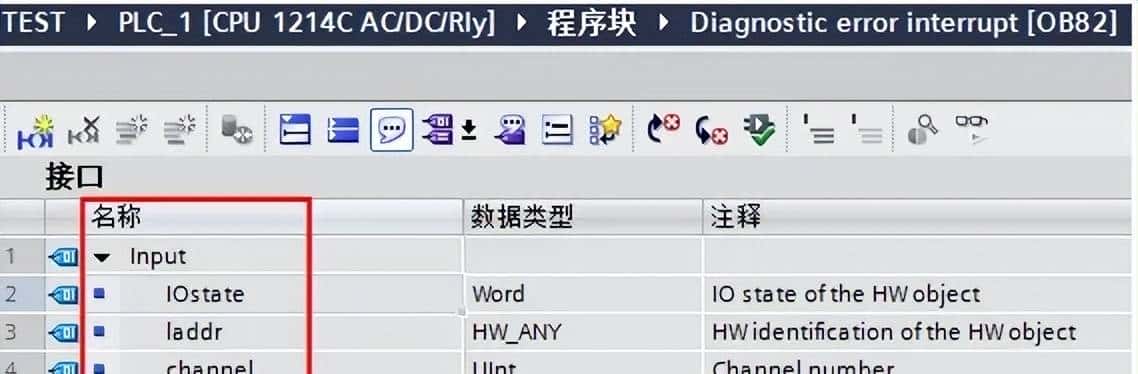

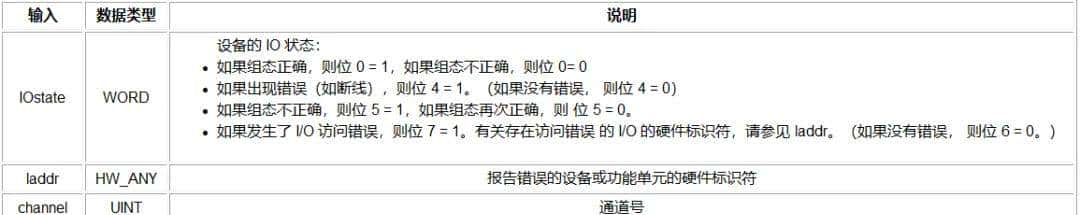

高级技巧：通过DIAG_SQ指令触发模拟故障，测试OB82（模块故障）、OB86（DP故障）的错误处理逻辑。

Step 7：优化与文档——调试的”最后一公里”

核心目的：提升系统稳定性，为后期维护留”活路”

优化方向：

• 扫描周期
• ：通过”程序信息”分析，将扫描周期控制在CPU额定值的50%以内
• 变量优化
• ：删除未使用的全局变量，合并重复的中间变量
• 诊断信息
• ：为关键故障点添加自定义诊断文本（如”#1号电机过载”）

必备文档：

✅ 调试记录表（含测试项、结果、负责人）
✅ I/O地址分配表（含物理地址和符号注释）
✅ 故障代码手册（含常见故障及解决方案）

老工程师不愿说的5个调试黑科技

1. TIA Portal”在线修改”功能

无需停止CPU，直接修改程序并下载（仅支持OB/FC/FB，不支持硬件组态），适合小范围逻辑调整。

2. 交叉引用+调用结构

快速定位变量使用位置，避免”改了A影响B”的连锁反应：
→ 路径：工具 → 交叉引用 → 显示所有使用位置

3. 趋势图监控

记录模拟量变化曲线（如温度、压力），轻松发现波动异常：
→ 插入 → 趋势图 → 添加变量 → 设置采样周期

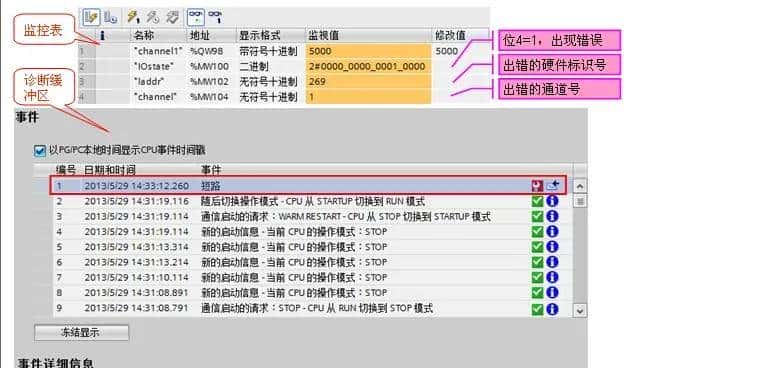

4. 诊断缓冲区深度分析

不仅看错误代码，更要关注”发生时间”和”触发条件”：
→ 在线 → 诊断 → 诊断缓冲区 → 按时间排序

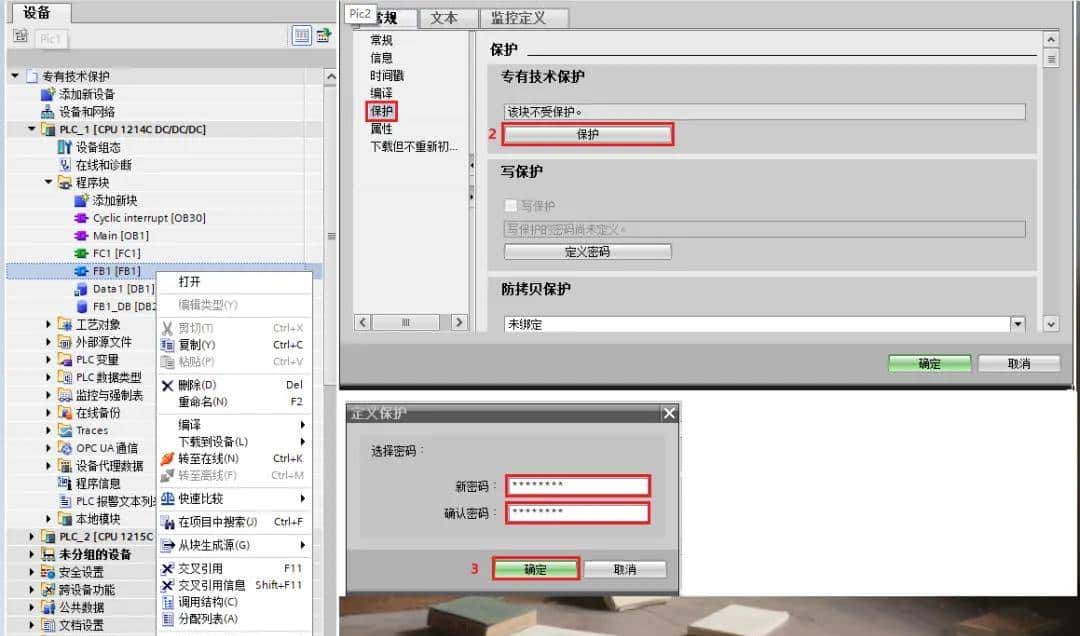

5. PLC密码保护

调试完成后设置3级密码，防止误操作：
→ CPU属性 → 保护 → 设置密码（提议包含大小写+数字+特殊符号）

⚠️调试安全”保命”守则（必须刻在脑子里）

1、断电操作

插拔模块、接线时必须断开CPU电源（PS灯灭）

2、一人操作一人监护

高压设备调试时，必须有监护人在场

3、防静电

接触模块前先摸一下接地体，释放静电

4、备份程序

调试前必须备份原始程序，防止调试失败无法回退

5、挂牌警示

调试区域挂”正在调试，禁止合闸”警示牌
