车载SOA基础讲解之一—SOA概述

1 概述

2 SOA架构详解

2.1 什么是SOA架构

2.2 协议的选择

2.3 SOA架构服务的流程

2.3.1 梳理整车功能

2.3.2 规划SOA架构

2.3.3 服务定义

2.3.4 服务矩阵和ARXML文件

2.3.5 服务验证与仿真

2.4 SOA架构举例

3 车载SOA架构的四问四答

3.1 为什么车载领域需要SOA

3.2 服务是什么？

3.3 服务接口是什么

3.4 为什么用SOA，SOA有哪些好处

1 概述

车载 SOA 是一种软件架构风格，它将车辆的各种功能（如车窗控制、空调调节、导航计算、自动驾驶感知）包装成独立的、可复用的服务。这些服务通过网络（如车载以太网）进行通信，通过标准化的接口被其他软件组件发现和调用。

核心比喻：将汽车变成一个“服务网络”

传统汽车像一台功能固定的台式电脑，所有硬件和软件被紧密地集成在一起，升级和扩展极其困难。

基于 SOA 的智能汽车像一个小型局域网或智能手机，每个功能（如摄像头、雷达、娱乐系统）都是一个可独立提供服务的“设备”。应用（如自动驾驶、智能座舱）可以像手机App一样，灵活地调用这些服务来组合出复杂的功能。

2 SOA架构详解

2.1 什么是SOA架构

系统设计过程中，需要秉承一套可以被分享，可以被评审，可以被记录，可以被流程化的设计思路，这就是架构；是产品需求和技术需求之间的桥梁。

架构的设计原则如下：

2.2 协议的选择

SOA架构支持多种协议，例如SomeIP，DDS，MQTT，HTTP等，最常见的是SomeIP协议，具体每种协议的特点如下表所示：

特性	SomeIP	DDS	MQTT	HTTP
通信机制	Request/Response+订阅发布	订阅发布	订阅发布+Broker	Request/Response
是否轻量型	相对于DDS来说，轻量型		相对于HTTP来说，轻量型
架构风格	服务发现	全量数据空间	代理	P2P
传输协议	TCP/UDP	TCP/UDP	TCP	TCP
动态发现	是	是	否	否
CP AUTOSAR	支持	占用比较大的资源	不支持	不支持
AP AUTOSAR	支持	支持	不支持	REST模块
Linux/QNX	支持	支持	支持	支持
云端	不支持	需要DDS,Web转换	支持	支持
安全性	TLS	自带安全协议，也支持TLS等	简单用户名/密码认证，TLS数据加密	TLS

2.3 SOA架构服务的流程

具体的流程如下：梳理整车功能—>规划SOA架构—>服务定义—>服务矩阵和Arxml设计—>服务验证和仿真。

2.3.1 梳理整车功能

目标： 回答“车要做什么？”的问题。将传统的、以信号为导向的功能描述，转化为以用户价值为中心的服务化功能清单。

详细解释：

功能收集与定义：
来源包括：市场需求、用户场景、法律法规要求、品牌特色功能等。例如：“迎宾模式”、“自动驾驶导航”、“智能座舱多屏互动”、“远程空调预冷”等。
功能分析：
对每个功能进行细化分析，明确其触发条件、执行流程、性能指标、安全等级等。例如：“迎宾模式”的流程可能是：用户携带钥匙靠近 -> 车门把手灯亮起 -> 后视镜展开 -> 车内氛围灯和仪表盘点亮 -> 座椅调整到预设位置。
服务化思维转换：
这是关键一步。需要将功能看作是由一系列可复用、可组合的“能力”或“服务”协作完成的。在“迎宾模式”中，“点亮车门把手灯”、“展开后视镜”、“调整座椅”这些动作，本身就可以被定义为独立的服务，不仅可以用于迎宾，也可以被其他功能（如远程控制）调用。
输出物：整车功能清单（Feature List）；功能描述文档（包括用例图、序列图等）；初步的服务化功能框图

2.3.2 规划SOA架构

目标： 回答“系统如何组织？”的问题。设计一个分层、分域的架构蓝图，确保系统的灵活性、可扩展性和可靠性。

详细解释：

（1）架构分层设计：

应用层： 承载具体的整车功能逻辑（如“迎宾模式”控制器）。它不关心底层硬件，只通过调用下层提供的服务来实现功能。服务层： 架构的核心。由一系列粗粒度、可复用的服务组成。服务提供标准化的接口，对上层隐藏其实现细节。功能层/原子服务层： 由ECU提供的、最基础的服务，通常与具体的传感器、执行器或计算资源绑定（如“车灯控制服务”、“座椅调节服务”、“GPS定位服务”）。基础平台层： 包括车载操作系统、AUTOSAR Adaptive Platform、Hypervisor、车载网络等，为服务的运行和通信提供基础支持。

（2）服务域划分：根据功能关联性，将服务划分到不同的域中，便于管理和团队协作。常见的域包括：动力域；底盘域；车身域；智驾域；座舱域

（3）通信机制设计：确定服务间通信的主要协议，如基于SOME/IP 和 DDS。SOME/IP是当前车载SOA的事实标准，负责服务的发现、序列化和传输。

（4）输出物：SOA系统架构图；服务域划分图；技术栈选型文档（如确定使用AUTOSAR AP）

2.3.3 服务定义

目标： 回答“每个服务具体是什么？”的问题。以机器可读和标准化的方式，精确描述每个服务的“合同”。

详细解释：

（1）服务接口设计：

服务接口：服务的唯一标识，类似于编程中的类名。方法：需要请求-响应的操作（如“获取当前车辆位置”）。事件：服务主动发出的通知，无需请求（如“车辆位置已更新”）。字段：可订阅的状态数据（如“当前车辆位置”）。

（2）数据类型定义：为方法、事件和字段的参数定义复杂的结构体、枚举等数据类型，确保通信双方对数据的理解一致。

（3）服务质量定义：配置通信的可靠性、传输协议（TCP/UDP）、生命周期管理等非功能性属性。

（4）工具：通常使用Franca IDL 或 SOA建模工具来进行服务定义。Franca IDL是一种接口定义语言，允许工程师以文本形式描述服务。

（5）输出物：*.fidl 文件（Franca IDL文件）或工具导出的等效模型文件。

2.3.4 服务矩阵和ARXML文件

目标： 回答“服务如何在物理网络上部署和通信？”的问题。将逻辑上的服务映射到物理上的ECU和网络总线上，并生成标准的工程配置文件。

详细解释：

（1）创建服务矩阵：这是一个关键的衔接步骤。它是一个表格，清晰地定义了：

服务提供者： 哪个ECU提供哪个服务接口。服务消费者： 哪个ECU需要调用或订阅哪个服务。网络通信路径： 服务通信需要经过哪些网关和网络（如以太网、CAN FD）。

（2）ARXML设计：

ARXML 是AUTOSAR标准的XML格式文件，是不同工具链和ECU开发团队之间交换设计信息的“通用语言”。根据服务矩阵和服务定义（Franca IDL），使用AUTOSAR系统设计工具（如Vector PREEvision、ETAS ISOLAR-A等）来创建详细的ARXML描述。ARXML文件包含了完整的系统配置信息：所有ECU的软件组件；服务接口、端口；服务到ECU的映射关系；网络通信配置（SOME/IP-SD配置、报文帧ID等）。

（3）输出物：服务矩阵（Excel表格或工具内矩阵视图）；完整的系统描述ARXML文件。

2.3.5 服务验证与仿真

目标： 回答“服务设计是否正确并能协同工作？”的问题。在投入实际的硬件和软件开发之前，尽早发现设计缺陷和接口问题。

详细解释：

（1）静态验证：检查ARXML文件是否符合AUTOSAR元模型规范，检查服务接口定义的一致性（如数据类型匹配）。

（2）动态仿真：生成仿真代码/模型：利用工具从ARXML文件自动生成服务的仿真骨架代码或模型（如Simulink模型）。

（3）搭建仿真环境：服务提供者仿真：模拟一个ECU，对外提供指定的服务；服务消费者仿真：模拟另一个ECU，去调用或订阅服务。

（4）执行测试：

端到端功能测试： 模拟完整的用户场景，验证多个服务协作是否能实现预期功能。性能测试： 评估网络带宽、通信延迟、ECU负载等。负面测试： 模拟服务不可用、通信超时等异常情况，检验系统的鲁棒性。

（5）工具链：使用像Vector CANoe.CAR2X、ETAS LABCAR、dSPACE SystemDesk 等专业工具进行系统级的仿真和测试。

（6）输出物：验证报告；仿真测试用例和结果；早期发现的缺陷列表，用于反馈并修正之前阶段的设计。

2.4 SOA架构举例

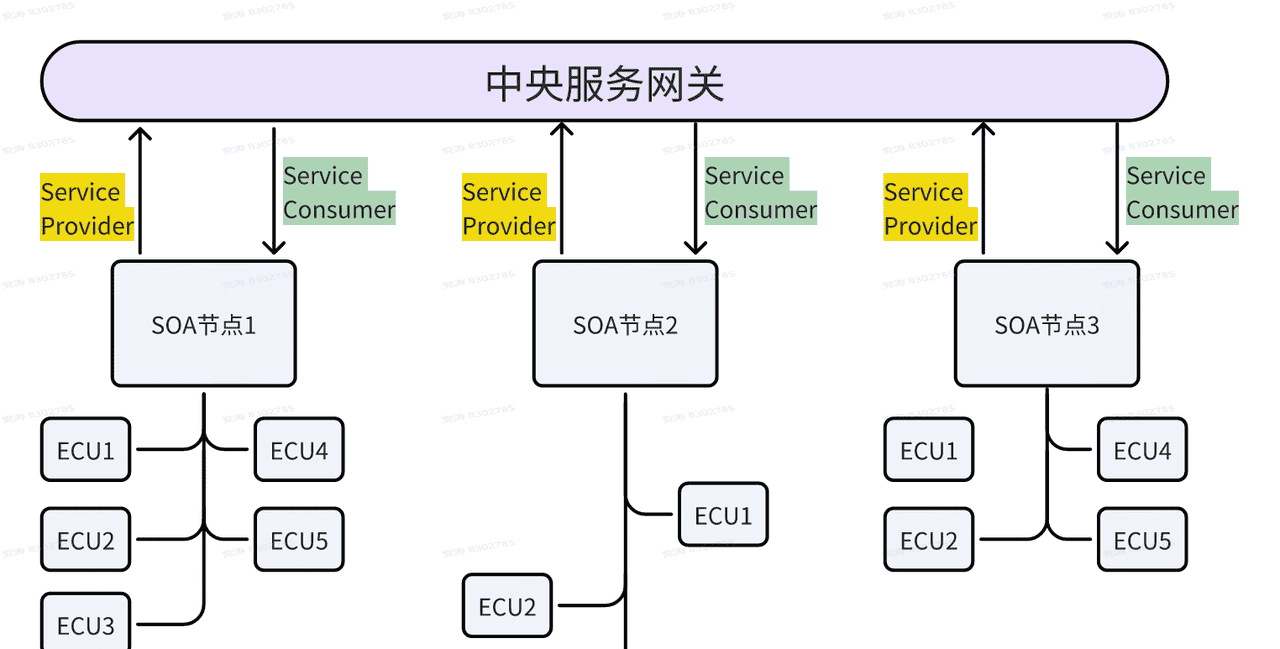

一个简单的SOA架构如下所示：

采用SOA架构的特点： 软硬分离，降低开发难度；部署灵活，功能重新分配；更新升级快；易扩展维护

SOA不是具体的技术实现，一种模板的软件架构

3 车载SOA架构的四问四答

3.1 为什么车载领域需要SOA

传统车载软件（基于信号/ECU的架构）面临无法适应智能汽车发展的瓶颈：

硬件与软件紧耦合：一个ECU（电子控制单元）的软件通常与特定的硬件绑定。更换或升级硬件，软件几乎需要重写。

功能孤岛：车身、动力、座舱、智驾等域之间难以通信和协作。例如，智驾系统想使用座舱的显示屏来展示信息，需要复杂且定制化的集成。

开发周期慢，无法升级：车辆功能在出厂时就已固化。增加一个新功能（如新的驾驶模式）需要改动多个ECU的软件，测试复杂，无法通过OTA轻松实现。

产业链协作困难：主机厂、Tier1（一级供应商）、Tier2、软件公司等各方基于不同的标准和平台开发，集成成本极高。

车载 SOA 的出现，就是为了实现“软件定义汽车”，解决上述问题。

3.2 服务是什么？

服务是实现某种功能的函数或者方法

服务是一个独立的功能单元，它封装了车辆的一项特定能力或资源，并可通过网络被访问。

车载服务的例子：

CameraService：提供获取摄像头图像流的能力。

NavigationService：提供路径规划和导航计算的能力。

VehicleBodyService：提供控制车门、车窗、空调的能力。

LocalizationService：提供车辆当前位置和姿态的信息。

HMI_DisplayService：提供在屏幕上绘制界面的能力。

核心特征：

标准化访问：无论服务来自哪个供应商（博世、大陆、华为），只要遵循相同的接口标准，就能被统一访问。

位置透明：调用者不需要知道这个服务是运行在哪个域控制器（智驾域、座舱域、车身域）上，只需要通过网络请求即可。

功能代表：服务代表的是“能力”，而不是“信号”。例如，从“发送一个开窗信号”变为“调用WindowControlService的MoveToPosition方法”。

3.3 服务接口是什么

就是服务模块与外界沟通时的信息出入口，车载服务接口是服务功能的严格定义和约定，它明确规定了服务的名称、可调用的方法、可触发的事件以及传递的数据结构

在车载领域，接口通常包含三个核心要素：

Methods：调用方可以主动调用的函数，并期望得到回复。例如，NavigationService的CalculateRoute(起点，终点)方法。

Events / Fields：服务主动向外界推送的状态信息或通知。例如，VehicleSpeedService会持续发布current_speed这个字段，任何订阅了该字段的客户端都会在其变化时收到通知。

Data Types：在方法和事件中传递的复杂数据结构。例如，一个GPSPosition数据类型，包含经度、纬度、海拔等信息。

主流技术：

SOME/IP 是车载领域实现 SOA 的核心中间件协议，它定义了服务发现、通信序列化等机制。

DDS 也在一些高性能实时场景（如自动驾驶）中使用。

接口通常用 ARXML 或 Franca IDL 等标准化的接口描述语言来定义。

3.4 为什么用SOA，SOA有哪些好处

汽车领域采用SOA架构的一个主要原因是能够加快车辆与互联网的互联互通。

车载 SOA 是实现“软件定义汽车”的基石，其好处是革命性的：

硬件与软件解耦：主机厂可以独立于硬件来开发上层应用软件。只要硬件提供了标准的服务接口（如CameraService），就可以自由选择或更换硬件供应商，实现了“硬件可插拔”。

支持高效的OTA升级：可以单独升级某个服务（如更新NavigationService的地图引擎），而无需刷新整个车辆系统，使得功能迭代和bug修复变得快速、安全。

加速创新和功能融合：可以快速地将不同域的服务组合起来，创造出新功能。例如，“露营模式” 可以这样实现：一个应用同时调用BatteryManagementService（管理电量）、HVAC_Service（维持空调）、LightingService（控制灯光）和EntertainmentService（播放音乐）。这在传统架构下几乎不可能快速实现。

提升开发效率，促进产业链分工

主机厂可以专注于用户体验和整体功能的定义与集成。

Tier1可以专注于提供高质量的、符合接口标准的硬件和底层服务。

软件公司可以基于标准接口开发创新的车载应用。

各方并行开发，最后通过服务接口进行“拼装”，极大缩短研发周期。

实现真正的长期价值：汽车在售出后，其功能和体验仍能通过OTA不断进化，从“一锤子买卖”转变为“持续提供价值的平台”，开创了新的商业模式。

从“信号导向”到“服务导向”的范式转变

方面	传统车载架构（基于信号）	车载 SOA 架构（基于服务）
核心单元	ECU 和信号（如：VehicleSpeed = 60）	服务和接口（如：GetVehicleSpeed()）
通信方式	静态的、广播式的 CAN/LIN 总线	动态的、面向连接的车载以太网
耦合度	紧耦合，硬件/软件/功能绑定	松耦合，硬件、软件、功能分离
灵活性	低，功能固化，难以更改	高，支持OTA，功能可随时组合与更新
开发模式	垂直封闭，依赖特定供应商	水平开放，产业链分层协作
