如何用Arduino Nano/UNO R3开发板给另一个Arduino IDE不能下载的Arduino Nano/UNO R3开发板重新烧录引导程序bootlaoder

一、准备一个能够Arduino IDE下载的Arduino Nano/UNO R3开发板

二、制作ArduinoISP编程器

把一个能够Arduino IDE下载的Arduino Nano/UNO R3开发板制作成为一个ArduinoISP编程器，在Arduino IDE中自带的示例中打开ArduinoISP示例，并把此例程编译烧录到这个Arduino Nano/UNO R3开发板中。

三、两个开发板接线

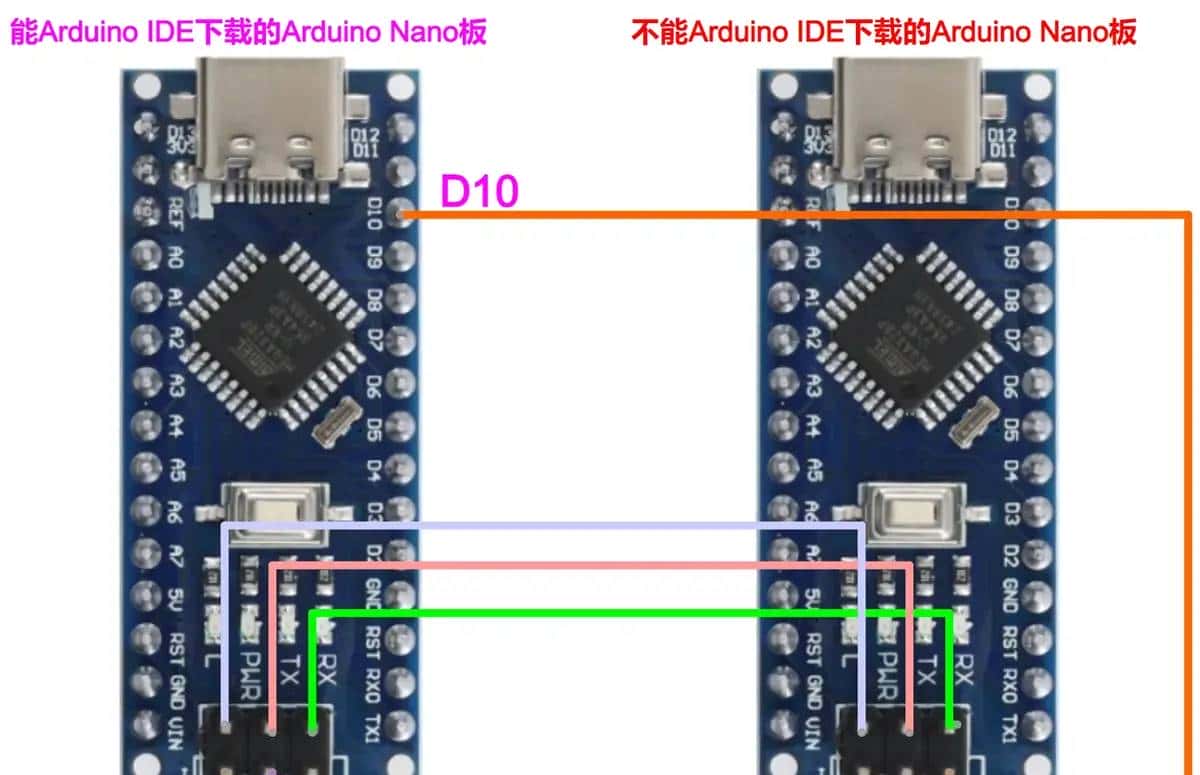

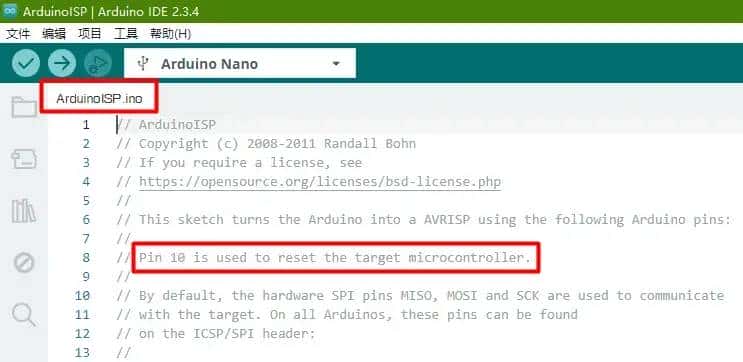

ArduinoISP示例程序中，有一行注释是D10引脚被用作复位目标微控制，那么就是能够Arduino IDE下载的Arduino Nano/UNO R3开发板的D10引脚连接到不能够Arduino IDE下载的Arduino Nano/UNO R3开发板的ICSP接口的RESET复位针脚上，接线如下图所示

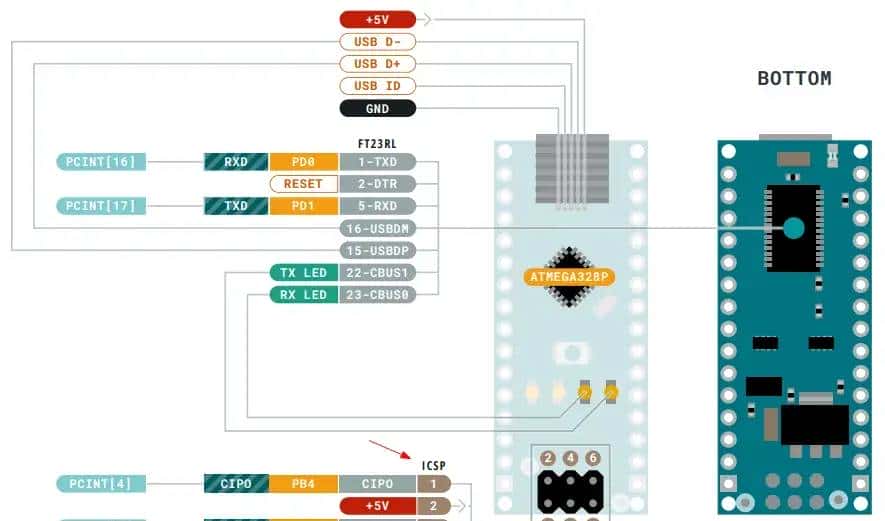

Arduino Nano的ICSP引脚如下图所示

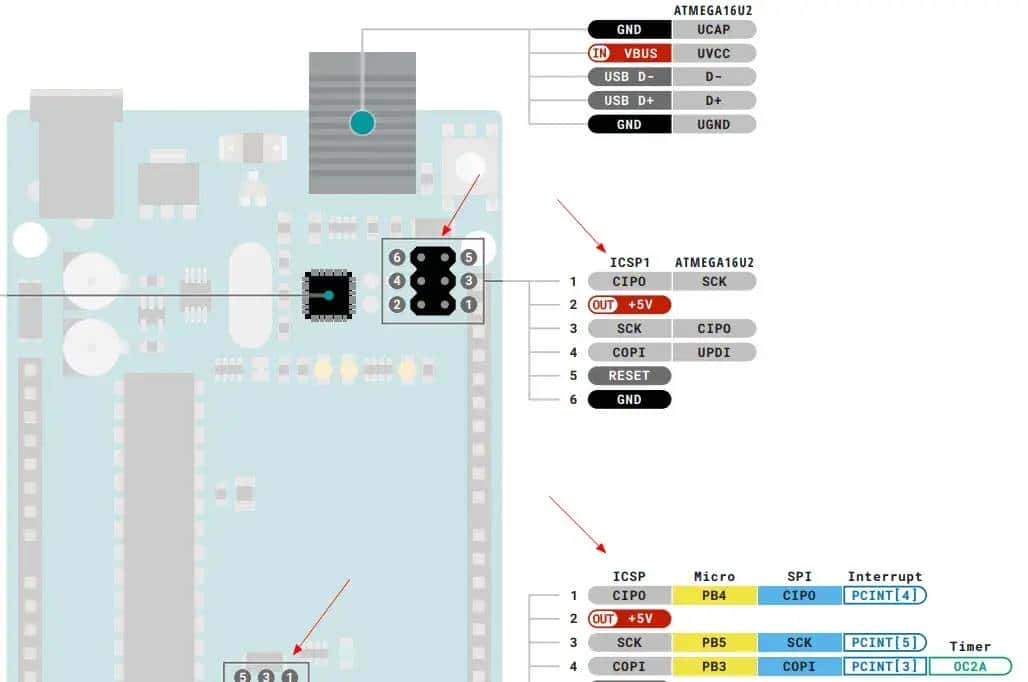

Arduino UNO的ICSP引脚如下图所示

此时左边的开发板USB口插电脑，右边的开发板USB口不连接电脑

四、烧录引导程序bootlaoder

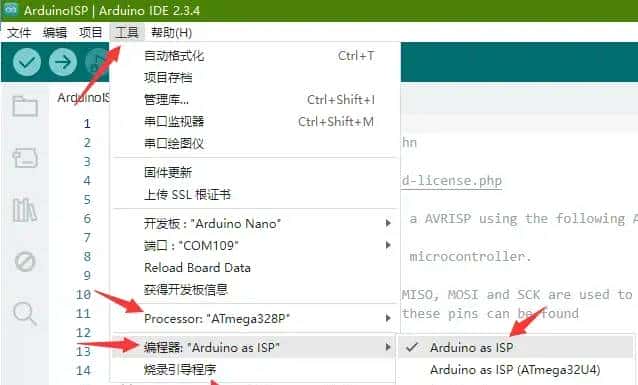

按如图所示中，选择好后，点击烧录引导程序

五、验证

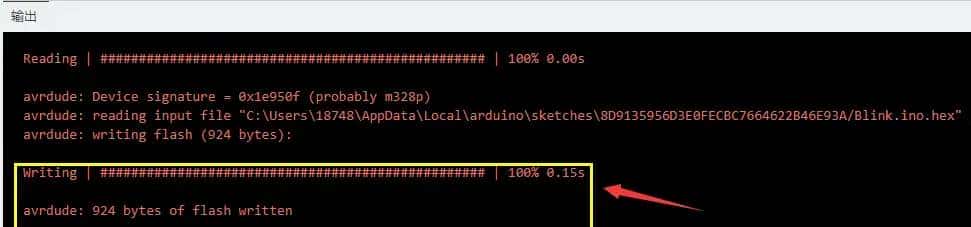

断开两个开发板的接线，电脑连接好刚烧录好的引导程序的开发板，打开一个Blink的示例程序，编译上传，观察输出结果，说明程序已经通过Arduino IDE下载到了刚烧录好的引导程序的Arduino Nano/UNO R3开发板中了。
