一、简介

造型如上图所示，可能后期硬件版本会有所修改。这个模块的主要目的有两个

1. 方便小批量客户，自己更换一下语音
2. 方便客户测试自己更换语音功能

板载CH340C的芯片【USB转TTL】，只需要一根usb线连接电脑即可完成测试、以及烧录

==》测试板上面有一个测试按键，接芯片的4脚，还是按一下播放下一个声音

==》CH340C芯片的TX连接芯片的RX[PIN3–PB1] ，中间串了一个电阻

==》上面有个拨动开关，打到电阻那一端就代表下载。打到定位孔那一端代表正常模式

==》USB接口必定要使用4芯的线 ，就是具备通信功能的线，不是那种充电线

==》使用之前必定要安装驱动，CH340C或者CH340G的，网上资料许多，装不上不要找我们，我们只是搬运工 。安装成功之后，会有端口号的

==》板子上面，有“跳线帽短接【2个黄色的】”、需要下载则插上跳线帽，不需要下载，就两个都拔掉。拔掉跳线帽相当于KT148A芯片就独立了，可以自行测试了

使用说明

2.1 通过USB连接电脑和样板

1、这个就不用截图了，注意四芯线，注意用microusb的线，注意安装驱动

2、打开我们的工具软件，如下图

1. 可以点击“播放一次”，后面填曲目号 。点击发送就可以了，如果出来声音，就说明串口是通的
2. 在按照前面给出的方法，导入文件，点击下载全部就可以了
3. 小批量烧录芯片，也是这样子操作
4. 等到做大货的时候，批量生产就可以联系我们了

三、异常说明

3.1 为什么连接电脑没有显示出来串口的端口号

1、第一确认是不是用的4芯的USB线

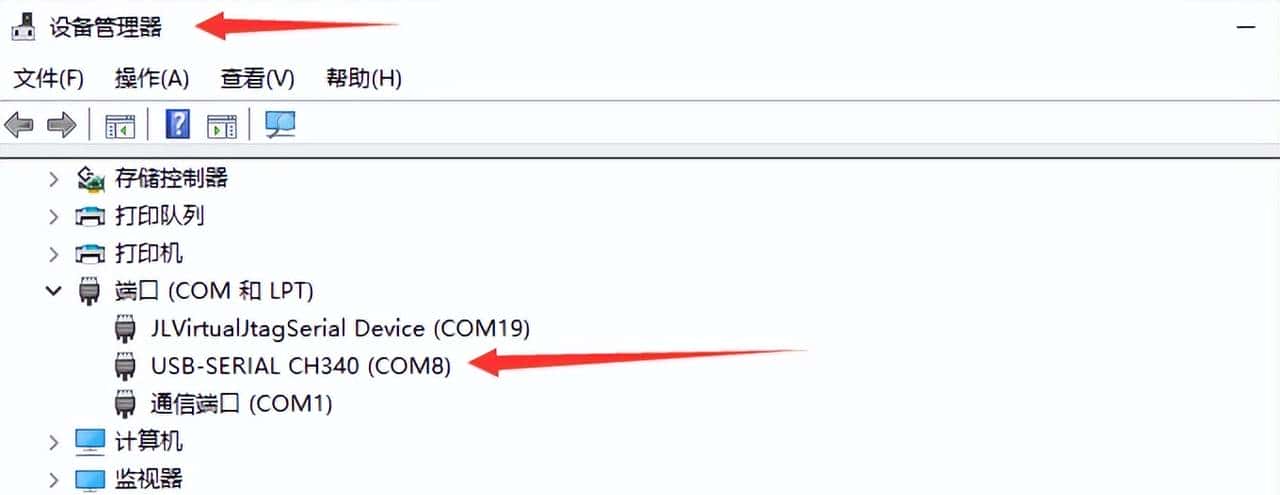

2、确认一下是否有安装好驱动，在“我的电脑”—-“设备管理器”里面看一下，如下图

3.2 为什么连接电脑有串口端口号，但还是不能下载呢？

1、第一检查一下CH340C部分的电路是否正常，就看有没有出来端口号，设备管理器里面有没有设备。参考3.1的问题说明

2、可以尝试拔掉跳线帽，把CH340C的芯片RX和TX短接，搞个串口调试软件，试试能不能自发自收，不能的话，说明还是CH340C部分电路有问题

3、再检查一下CH340C的芯片是否和KT148A芯片的管脚是通的，对照KT148A的原理图，用万用表量一下

4、检查一下波动开关是否打到正确的位置，注意要打到靠近电阻的那个方向哦
