没有晶振，电子设备就是“聋子瞎子”。晶振是一个如同指甲盖大小的元件，它实则是电路板的“精准时钟”，这就如同乐队没有指挥便会混乱一样，手机、路由器、遥控器里的CPU、传感器等元件，全都得依靠晶振提供的“节拍信号”来同步工作。举一个真实的例子，家里电视遥控器突然所有按键都不起作用了，十之八九是455kHz的晶振损坏了，它一旦不震荡，遥控IC就无法生成指令信号，按键便成了摆设。 更为关键的是，电脑开机后CPU执行指令、手机5G信号传输、智能手表计时，均要依赖晶振输出的稳定频率：频率偏差0.1Hz或许会使数据传输出错，完全停振则直接致使设备死机。 不同设备对于“时钟精度”的要求差异颇大：电子钟采用32.768kHz的低频晶振便可行，而5G基站则需要精度可达10⁻¹²量级的温补晶振，误差犹如100万年才相差1秒。

石英“跳舞”产生精准信号的原理

石英“跳舞”能够产生精准信号，其原理便存在于压电效应之中。晶振的核心是一块薄薄的石英晶片，其奥秘就存在于“压电效应”之中。当给石英施加电场时，它会发生机械变形；反之挤压它时，又会产生电场，而这种“电 – 力 – 电”的转换便是信号的来源所在。

可以把石英晶片想象成“电子音叉”： 通电启动之时，电路向晶片两极施加交变电压，石英便开始依照固定频率振动，恰似音叉遭受敲击一般。 当外加电压频率与石英固有频率一样时，振动幅度便会骤然变大（此即所谓压电谐振），所产生的电信号也是最为强烈的。 当电路检测到这个共振信号时，会将其放大后传递给CPU，此便成为设备的“工作节奏”。

趣味之处在于，石英的振荡频率由切割角度与厚度来决定，1毫米厚的石英片大致产生16MHz信号，要是想要获取更高频率，那就得把晶片切得更为单薄，这亦是晶振精度比普通LC电路高出许多的缘故，它的“品质因数”Q值能达到20万，是普通电路的200倍之多。

3招检测晶振好坏

简易排查法（无需专业工具）

开启手机相机，将镜头对准遥控器发射头，按下按键时，若能看到发光点，便表明晶振正常；若没有光点，大多意味着晶振损坏。 以万用表直流2V档测量电路板上晶振的两个引脚电压，当按下设备按键时，电压在0.1至0.5V间波动，如此基本可判定振荡为正常状态。

万用表深度检测

无源晶振，当处于断电状态时，用“通断档”去测量其引脚，正常情况下应该是无穷大；要是出现短路或者阻值过小的情况，那就意味着内部晶片损坏了。 接通电源后，测量有源晶振的输出脚电压，其应是3.3V或者5V，与供电电压一样，若没有电压，那么或许是晶振或者供电电路出现了问题。

示波器精准判断（专业级）

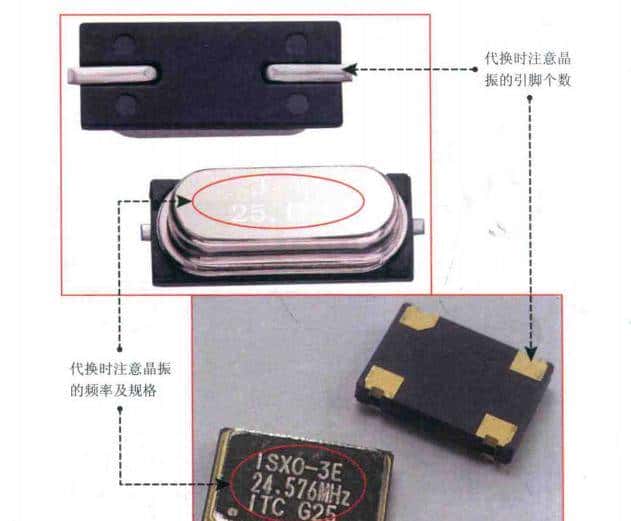

这是最可靠的方法，步骤超简单： 取高阻抗探头连接晶振输出端与示波器通道1，注意勿使信号受干扰。 调节时基依据晶振频率而定（例如24MHz的晶振设置为10ns/div），触发模式选择“边沿触发”。 正常的波形应当是稳定的正弦波或者方波，频率误差不可超出±100ppm；若波形失真、频率有偏移或者无信号，便直接判定为损坏。 维修小窍门：若怀疑晶振损坏，便采用“替换法”——找寻同频率的新晶振进行更换，像遥控器更换455kHz的晶振、路由器更换25MHz的晶振，多数故障即刻就能得到解决。

自1921年第一只石英晶振问世至今，这个“时间管家”始终是电子设备的核心所在，若下次手机出现死机状况、遥控器不好用，不妨先瞧瞧这个小元件——再复杂的电路，少了精准的“心跳”便无法运转。
