莱珂KWD中央空调风机盘管温控器说明书

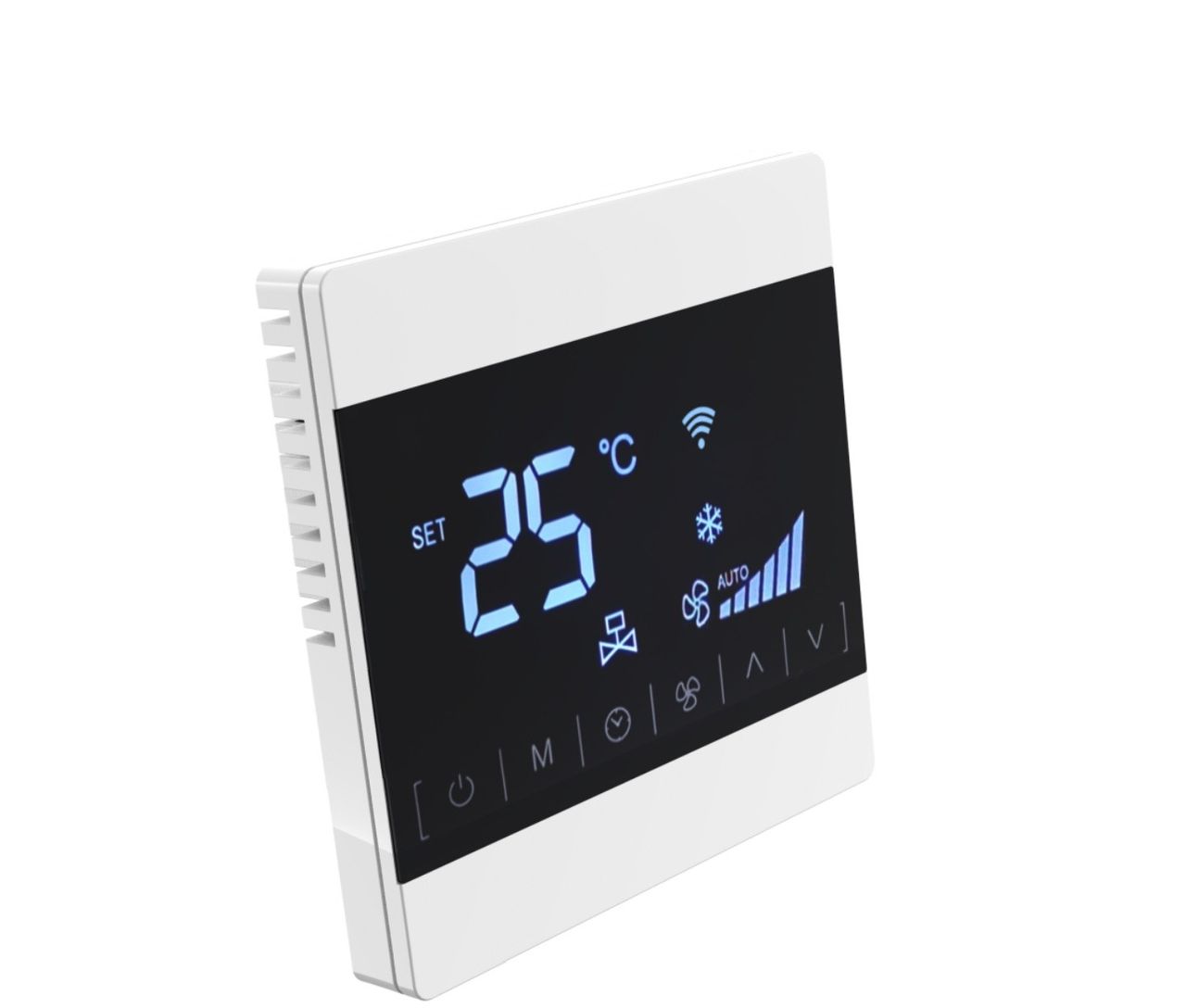

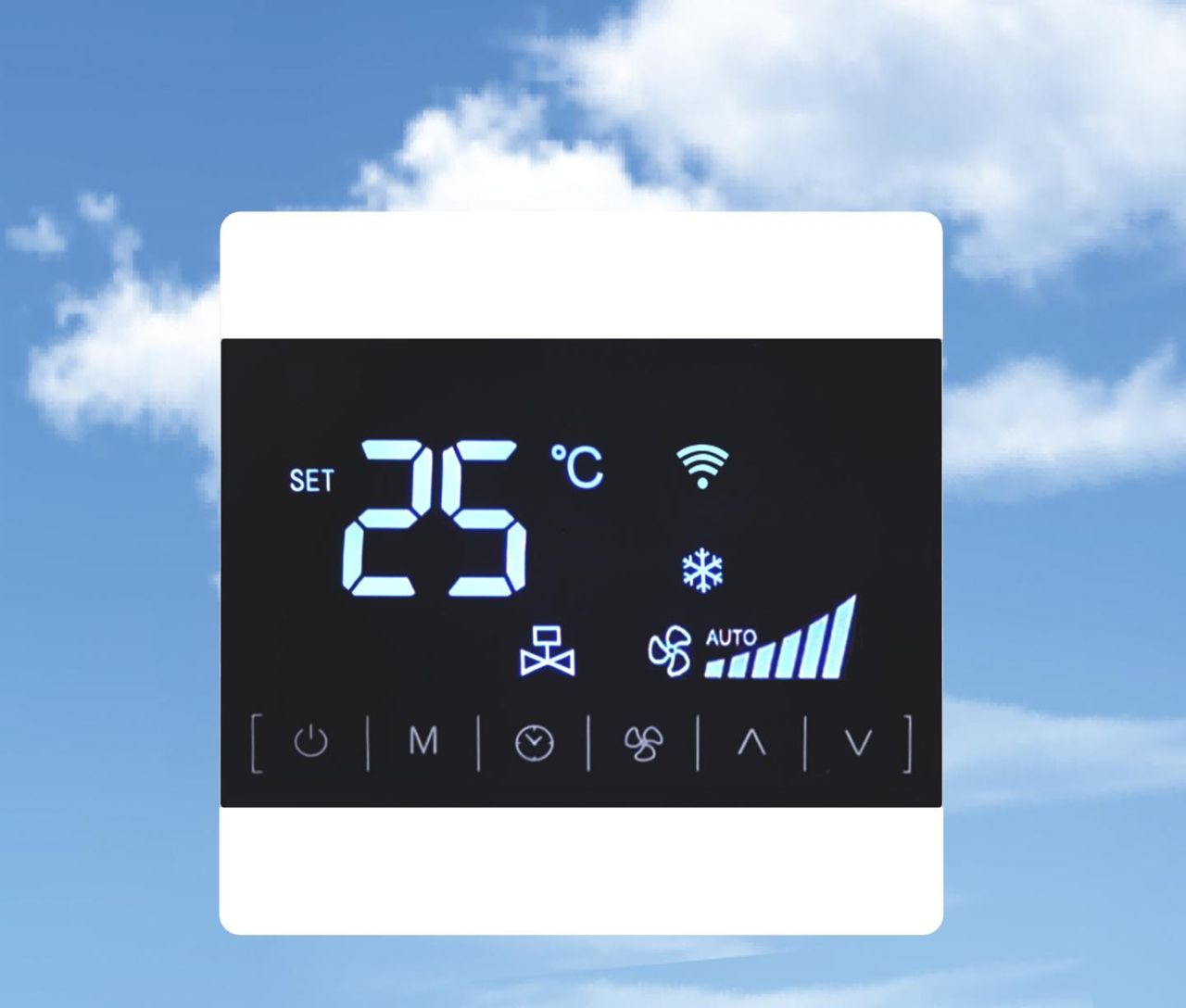

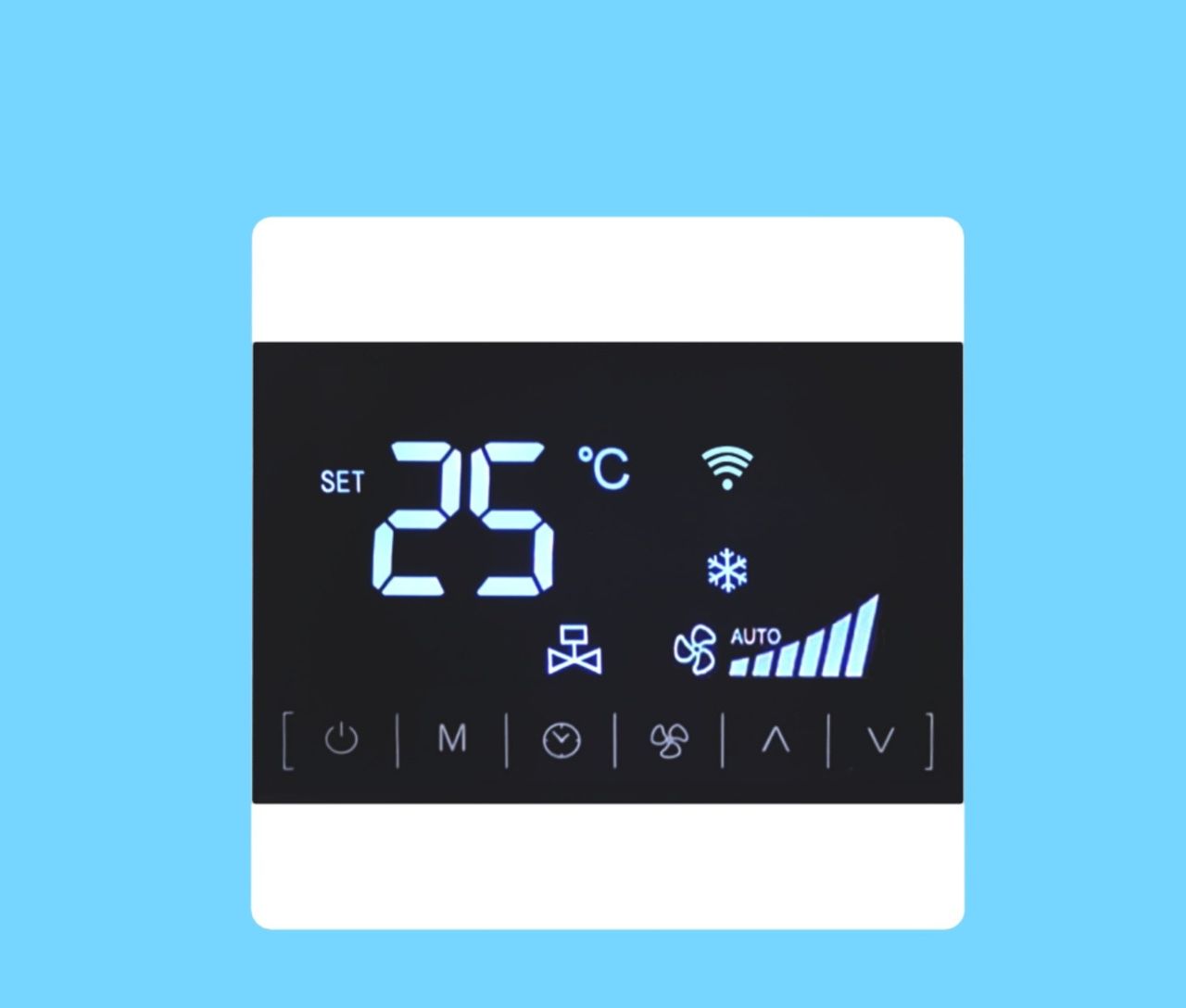

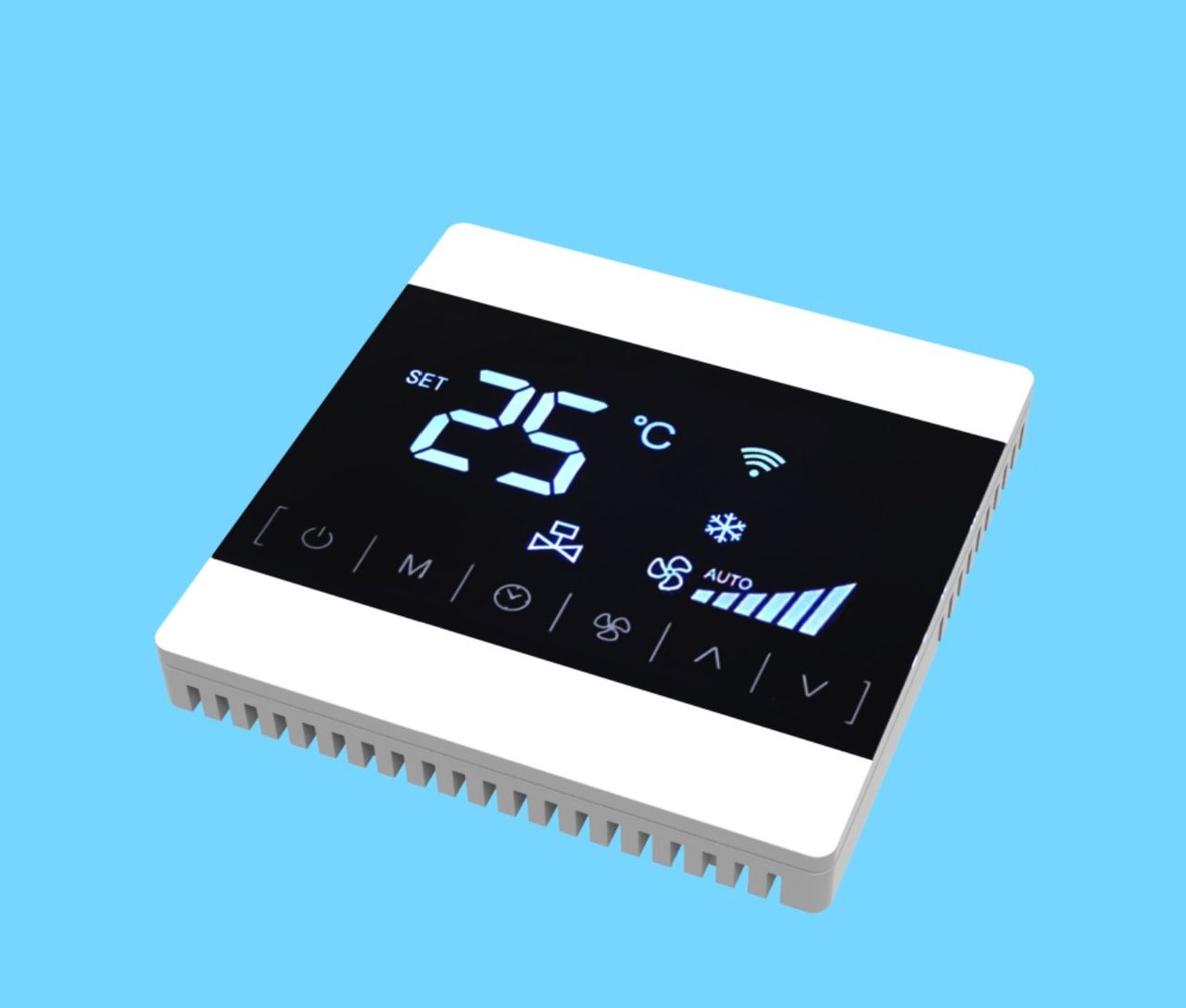

一、产品简介

此大屏幕液晶显示室内温控器，采用微电脑控制技术，以室内温度与设置温度相比较，通过继电

器控制设备的启停,达到室内恒温与节能的目的。

二、技术参数

感温元件：NTC 控温精度：±1℃ 设置温度：5-40℃ 自耗功率：<1W

工作电压：AC220V 外壳材料：PC+ABS 负载电流：1A(阻性负载)

工作环境：温度0-45℃, 湿度 5-95RH(不结露)

三、基本功能

温度设定，室温显示，按键锁定，断电记忆，防冻保护，温度校正，温度回差，温度高低值范围可调，风机受控与否可选，恢复出厂设置，RS-485集控（选配），WIFI手机控制（选配）

四、操作方法

1．开、关机：通电状态下，请按“开关”键。

2．工作模式：请按M键实现： 制冷、 制热、 通风三种工作模式切换.

3．温度设定：请按“上”或“下”调整温度。

4．风速设定：按“风扇”键,可选择AUTO（自动档）、低、中、高档的切换。自动档时，风机根据室温和设置温度的差值，自动选择档位。当相差1℃，运行1档，相差2℃运行2档，相差3℃运行3档以达到节能、舒服的效果。

5. 按键锁定：长按“开关”键4秒，屏幕出现 表明按键锁定，反之为解锁。

6. 恢复出厂设置：关机状态下，按住“上”键四秒以上，屏亮自动开机即表明已恢复出厂设置。

7．工程师模式参数设置（注意：此模式普通用户一般不用设置，如必须设置务必在工程师指导下进行，以免影响设备正常使用）：关机状态下按住“M”键4秒以上松开，进入工程师模式。每按一次“M”键，屏幕出现1至7数字的转换，代表7个参数。按上下键来改变参数值。每个参数含义如下:

数值”1″–温度校正界面，按 或 键调整校正值，9℃到-9℃可调，默认为0℃。

数值”2″–防冻功能选择界面,当图标”–“显现出来时表明防冻功能撤销。按 或 键设置防冻温度;当防冻功能开启后,室温高于防冻温度2℃后温控器自动关闭;默认为撤销防冻功能.

数值”3″–控制回差,设置开启温度与设置温度的回差。如：在回差设定为”2″时，当温控器处于”制冷”状态且”设置温度”为18摄氏度时，制冷设备在室温超过18℃时开启，当室温下降到16℃后，制冷设备关闭；反之，当温控器处于”制热”状态时，温度上升到20℃后，制热设备关闭。出厂默认的回差设置值为”1″。

数值”4″–RS-485集控型温控器地址设置，按 或 键设置温控器地址，按“ ”键切换3个数位的设置，默认值为：001（此功能只针对具有RS485功能的温控器有效）。

数值”5″--设置温度下限值,通过 或 键调整，最低5℃，默认10℃。

数值”6″–设置温度上限值,通过 或 键调整,最高40℃，默认35℃。

请注意,上限温度设置值与下限温度设置值最小只能相差5℃.

数值”7″–风机可控设置，C0为受控模式即阀门关闭后风机一起关闭，C1为不受控模式即阀门关闭后风机不关闭，保持低速运转。

注意：设定完毕等待8秒钟自动返回主界面。

8. WIFI手机连接操作方法：请向供应商索要操作视频。（如无WIFI功能则不用）

五、安装注意事项

1．请切记在安装前关闭电源。

2．在室内找一个温度稳定,而且没有靠近进门处或空调装置的地方。

3．在你安装之前,必须查看系统电路图,根据接线图连接电路。

4．根据详细的电流说明使用,禁止超载。

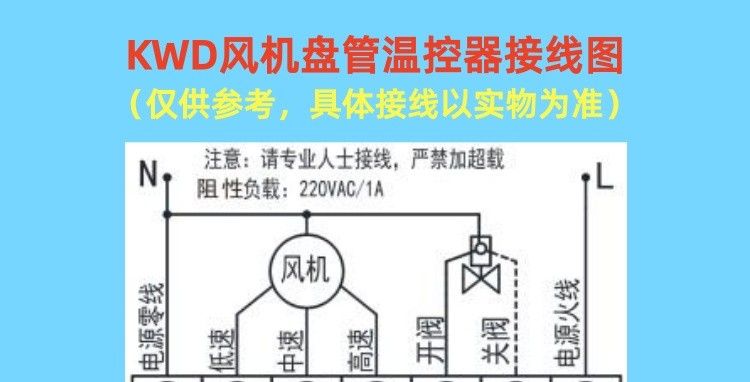

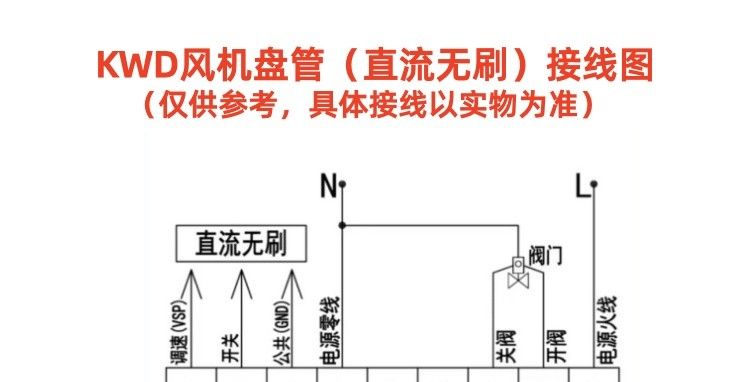

六、接线图

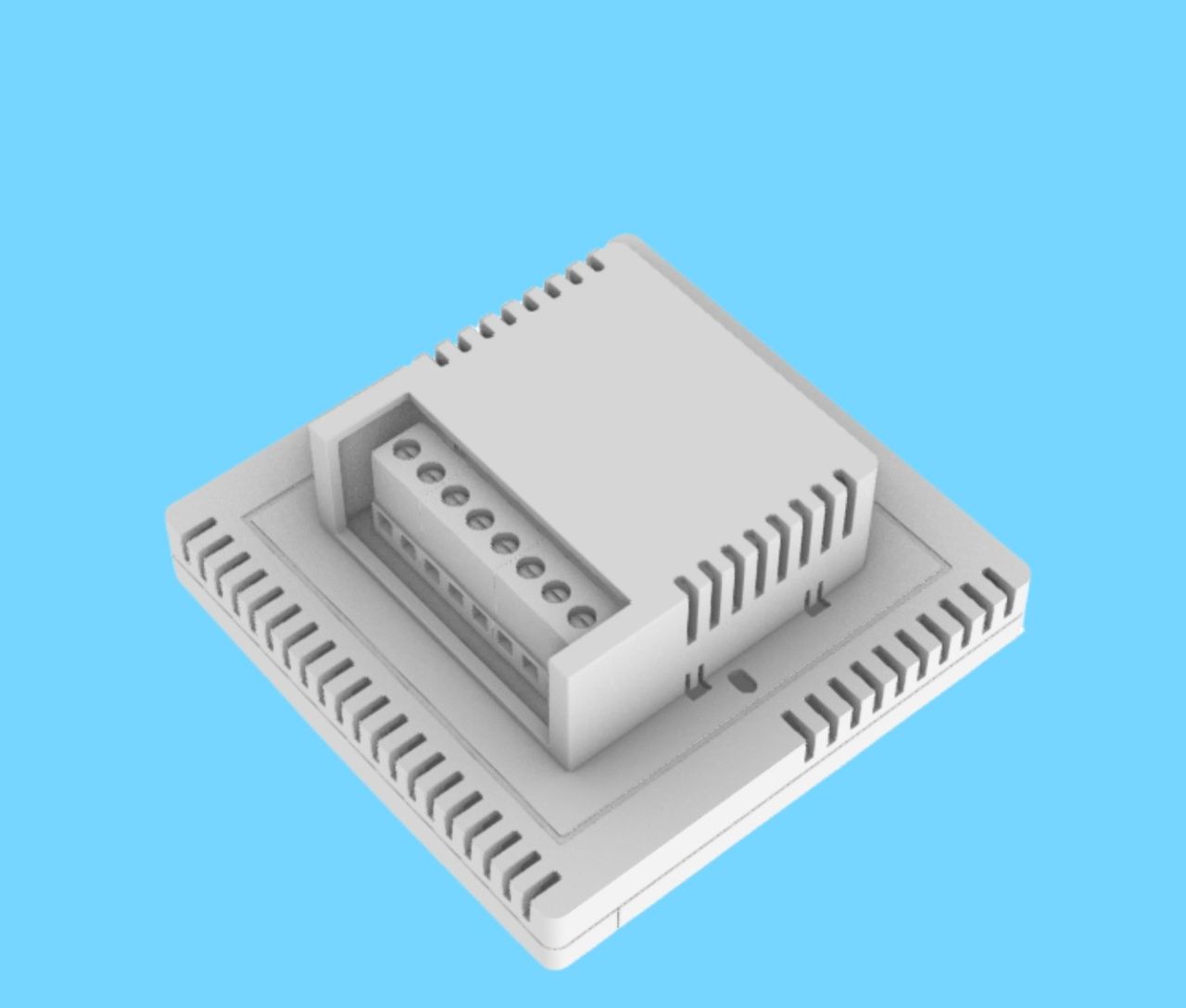

接线图以产品背面接线图为准！
