强条！防火墙下的梁、板这么办

引子

土木吧

强条！防火墙下的梁要单独指出保护层厚度，板要加厚！

规范

土木吧

《建筑防火通用规范》GB55037-2022第6.1.1条指出，防火墙应直接设置在基础或具有相应耐火性能的框架、梁等承重结构上…。

也就是说，要保证防火墙在火灾时发挥作用，应确保防火墙的结构安全,相应支承框架的耐火极限不应低于防火墙的耐火极限。

而防火墙的最低耐火极限，通规6.1.3条也有说明，防火墙的耐火极限不应低于 3.00h。甲、乙类厂房和甲、乙、丙类仓库内的防火墙,耐火极限不应低于 4.00h。

也就是说，防火墙的最低耐火极限是3小时。

梁

土木吧

对于保护层厚度为25mm的普通梁，其耐火极限也就是2小时。达不到通规要求的防火墙最低耐火极限要求。所以支撑防火墙的梁，要单独指定保护层厚度,对于支撑耐火极限3小时防火墙的梁，其保护层厚度要加大到42mm，这个42mm，是根据保护层厚度为50mm梁与保护层厚度为25mm梁，相应耐火极限插值得到：25+{（3-2）/(3.5-2)}(50-25)=41.67mm。对于支撑耐火极限4小时防火墙的梁，其保护层厚度要加大到60mm，25+((4-2)/(3.5-2))*(50-25)=58.3。

板

土木吧

至于防火墙能否落在楼板上，大家有争议，规范说是应落在“具有相应耐火性能的框架、梁等承重结构上…”，说的是“等”承重结构，这个“等”是何意，包不包含板呢？死扣规范条文的“专家”，认为不含。“活用”规范的同行，认为板是可以承重的。对于全文强条规范，能不能“活用”，又是让结构师们陷入两难的问题。

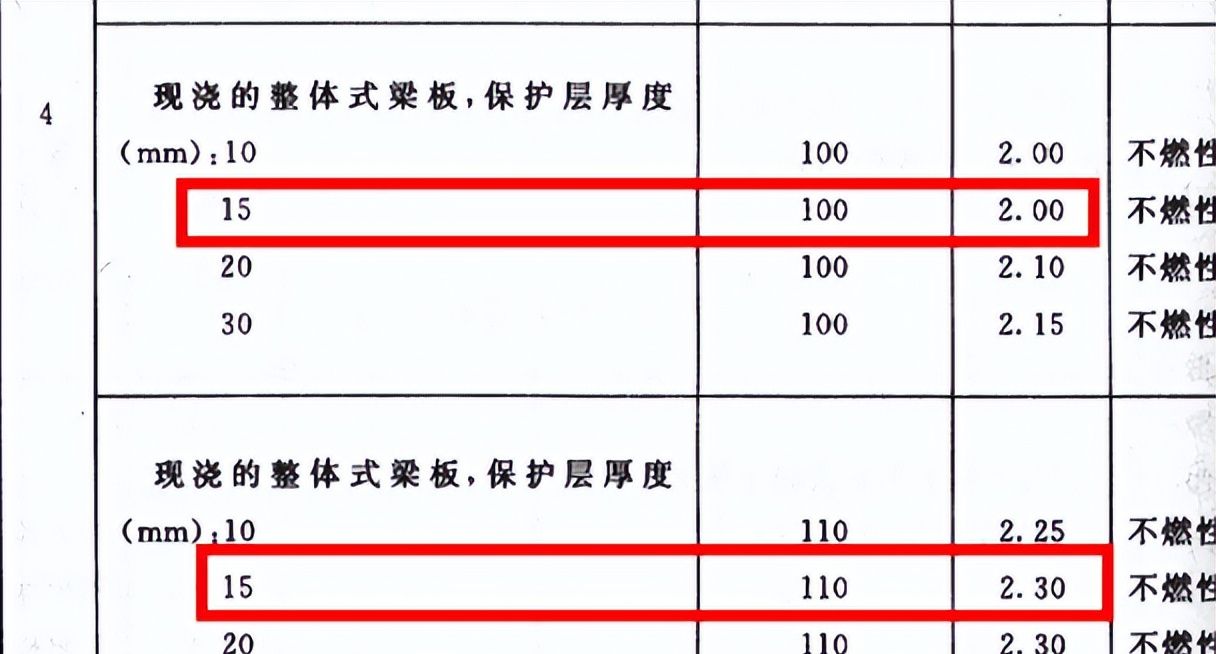

但如果采用板承托防火墙，也要加大板的厚度，普通100厚楼板，耐火极限仅为2小时，达不到3小时或4小时。

对于保护层厚度为15mm的板，如果要达到耐火极限为3小时，其厚度根据插值可得 h=110+{(3.0-2.3)/(2.3-2.0)}(110-100) =135mm，有条件时可加大到140mm。

而且支撑此楼板的梁、柱也要满足耐火极限，也就是说要同时加大保护层厚度。

柳暗花明

土木吧

当然有头脑更灵活的同行，在不得已采取板支撑防火墙的情况下，加大了板厚的同时，在板内设置暗梁，这样对死扣规范条文的“专家”和活用规范条文的“专家”，就都能交代的过去了。
