怎样用CAD绘制螺栓三维图

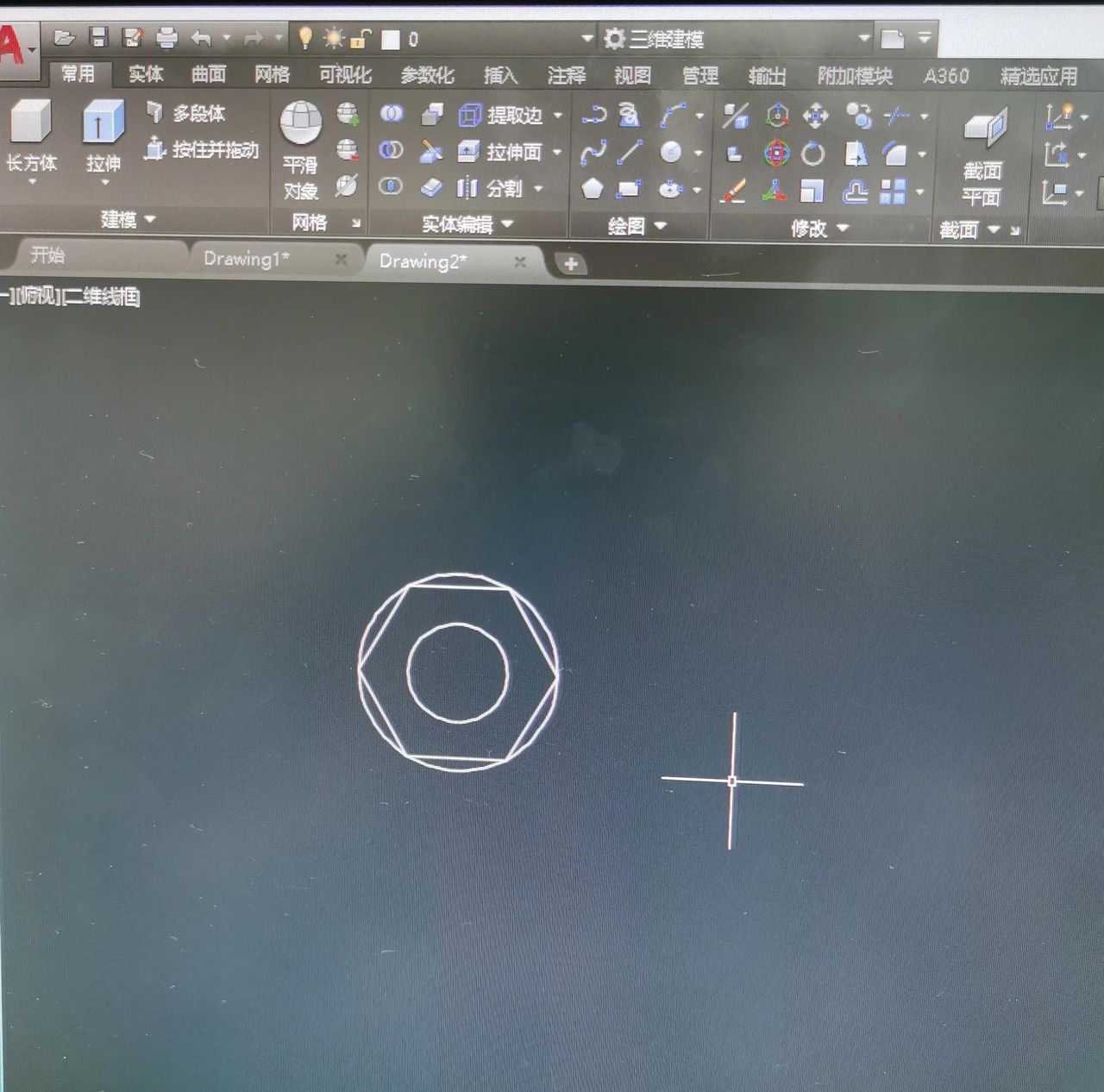

一、画平面图

在“三维建模、俯视、二维线框”界面下，绘制螺栓头外圆、内接六边形（直径一样于螺栓头外圆直径）、螺纹部分外圆。

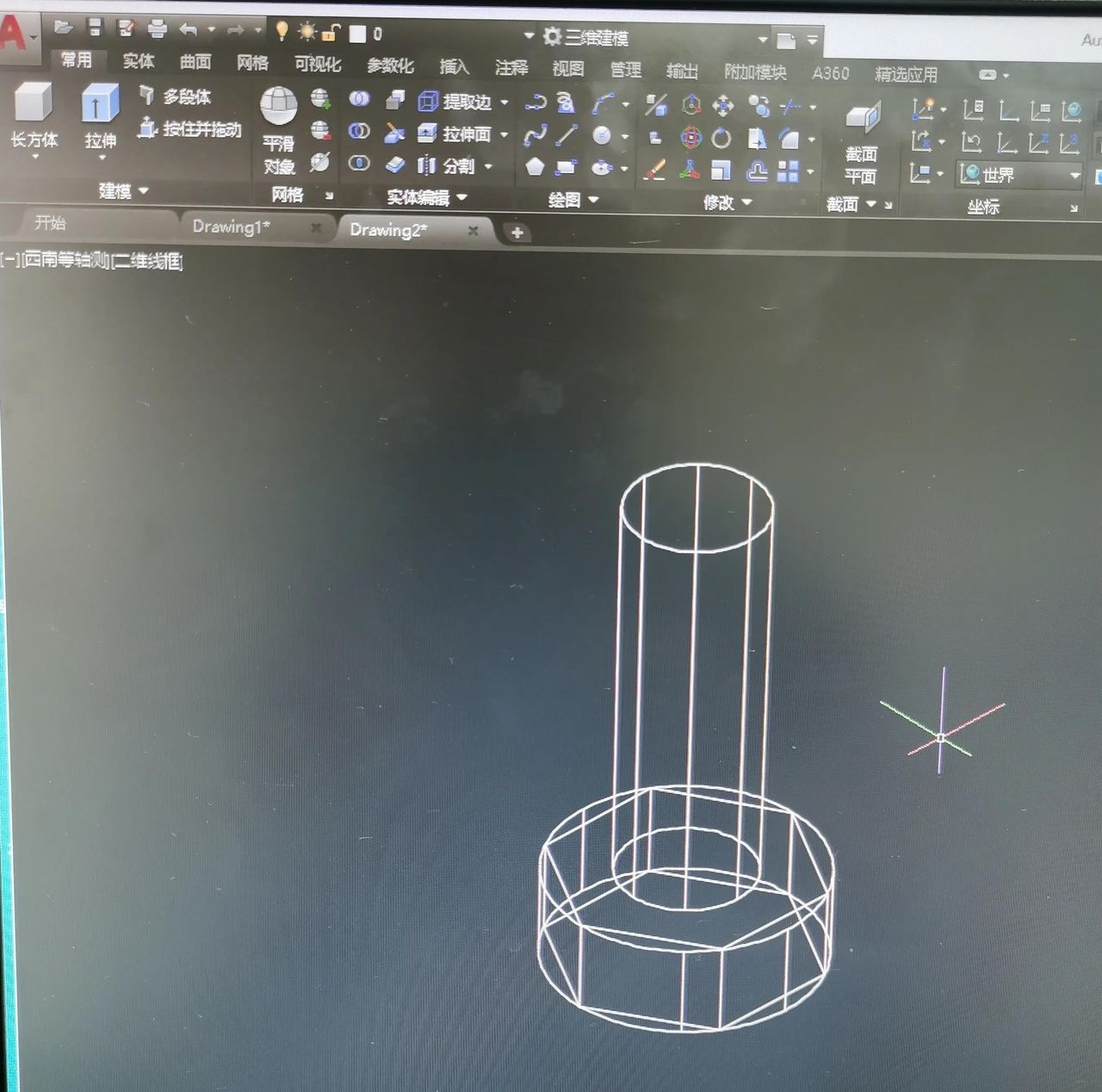

二、拉伸成三维图

在“三维建模、西南等轴测、二维线框”界面下，使用“常用——拉伸”命令分别将螺杆部分和螺栓头部分向上、向下拉伸到所需尺寸长度。

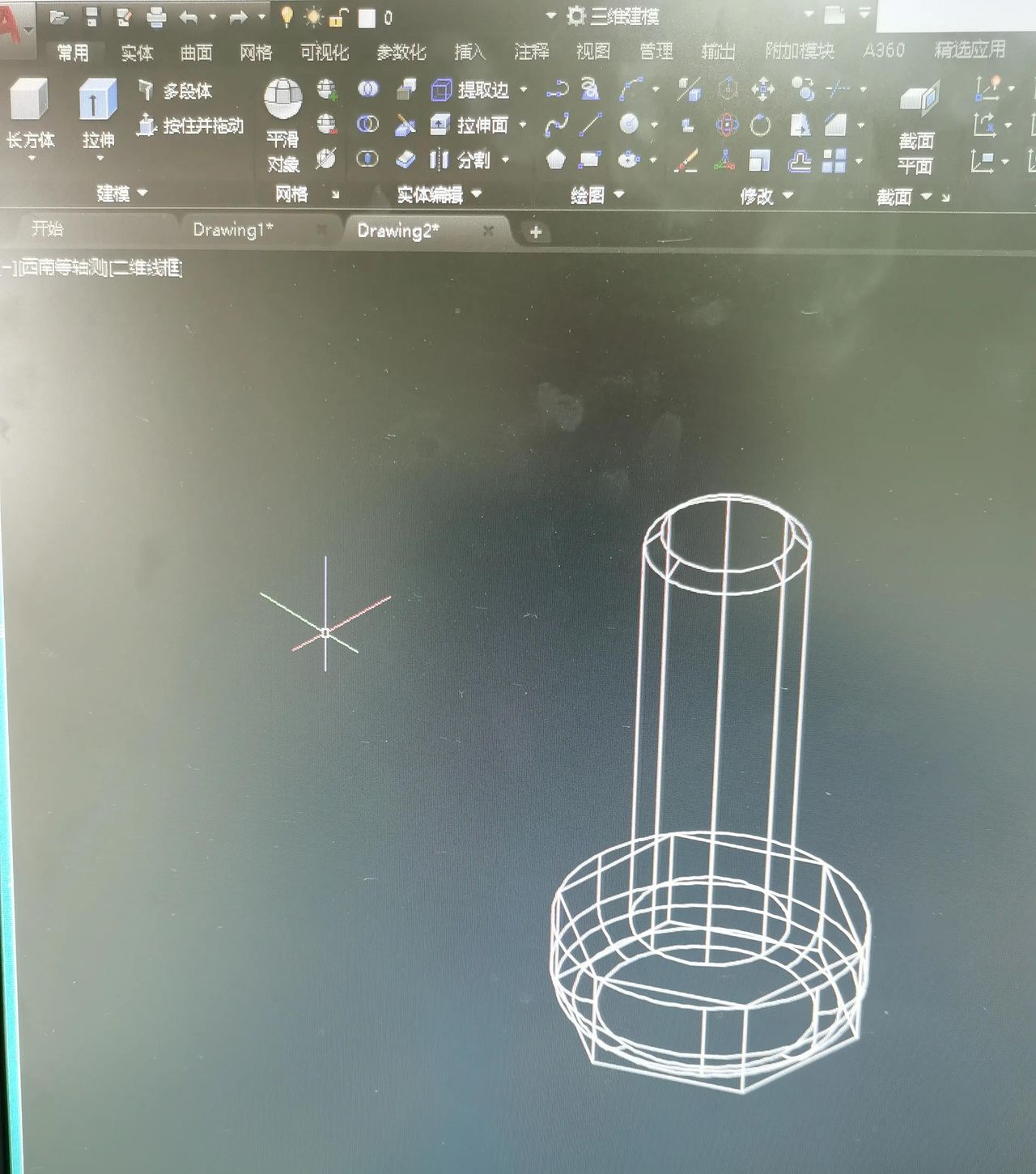

三、倒角、倒圆和交集

使用“常用——倒角、倒圆”命令，完成螺杆顶端和螺栓头部倒角和倒圆。

使用“实体——交集”命令，对螺栓头部圆柱体和六棱柱交集，并按回车键确定，完成螺栓头部绘制。

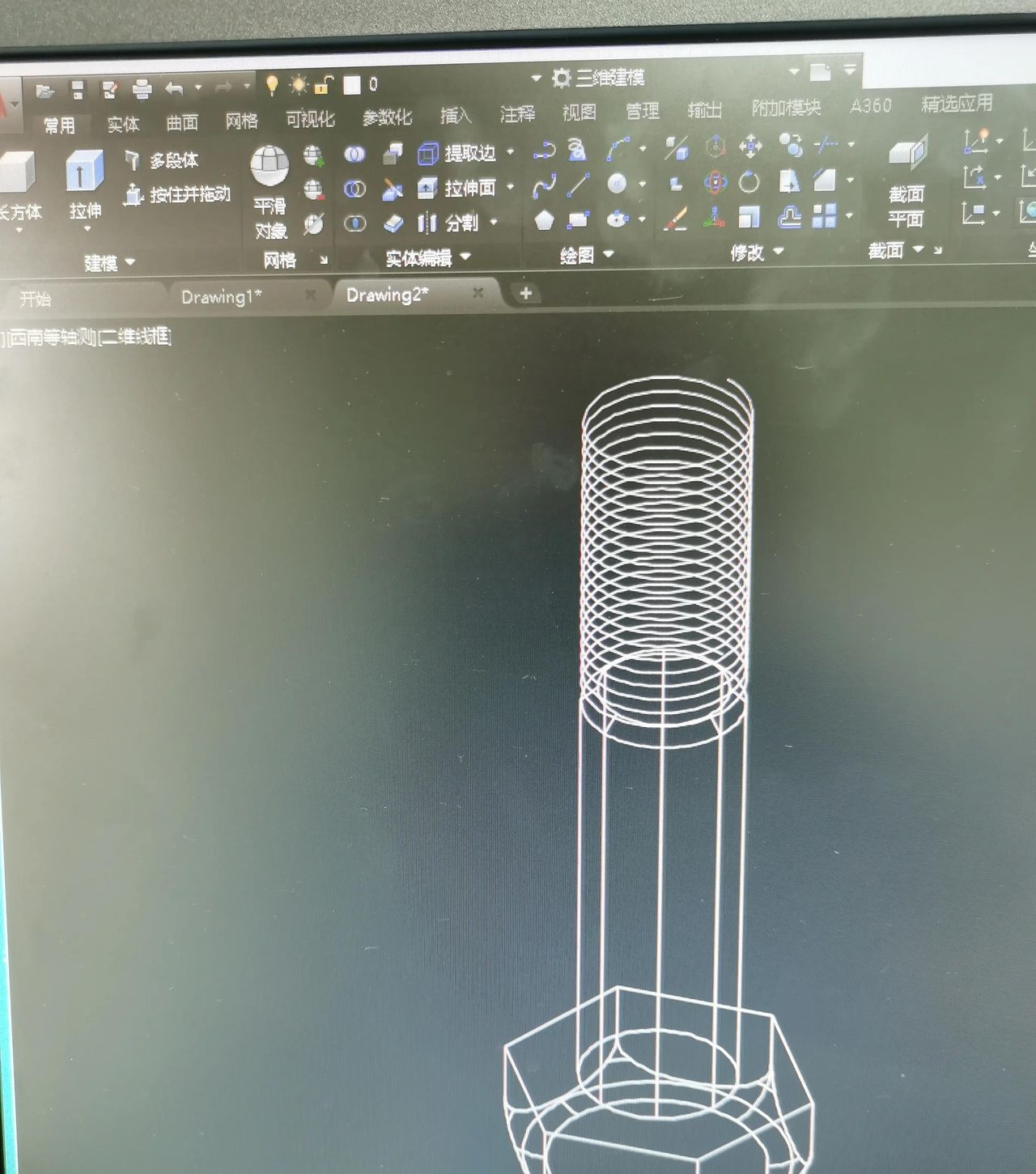

四、绘螺旋线

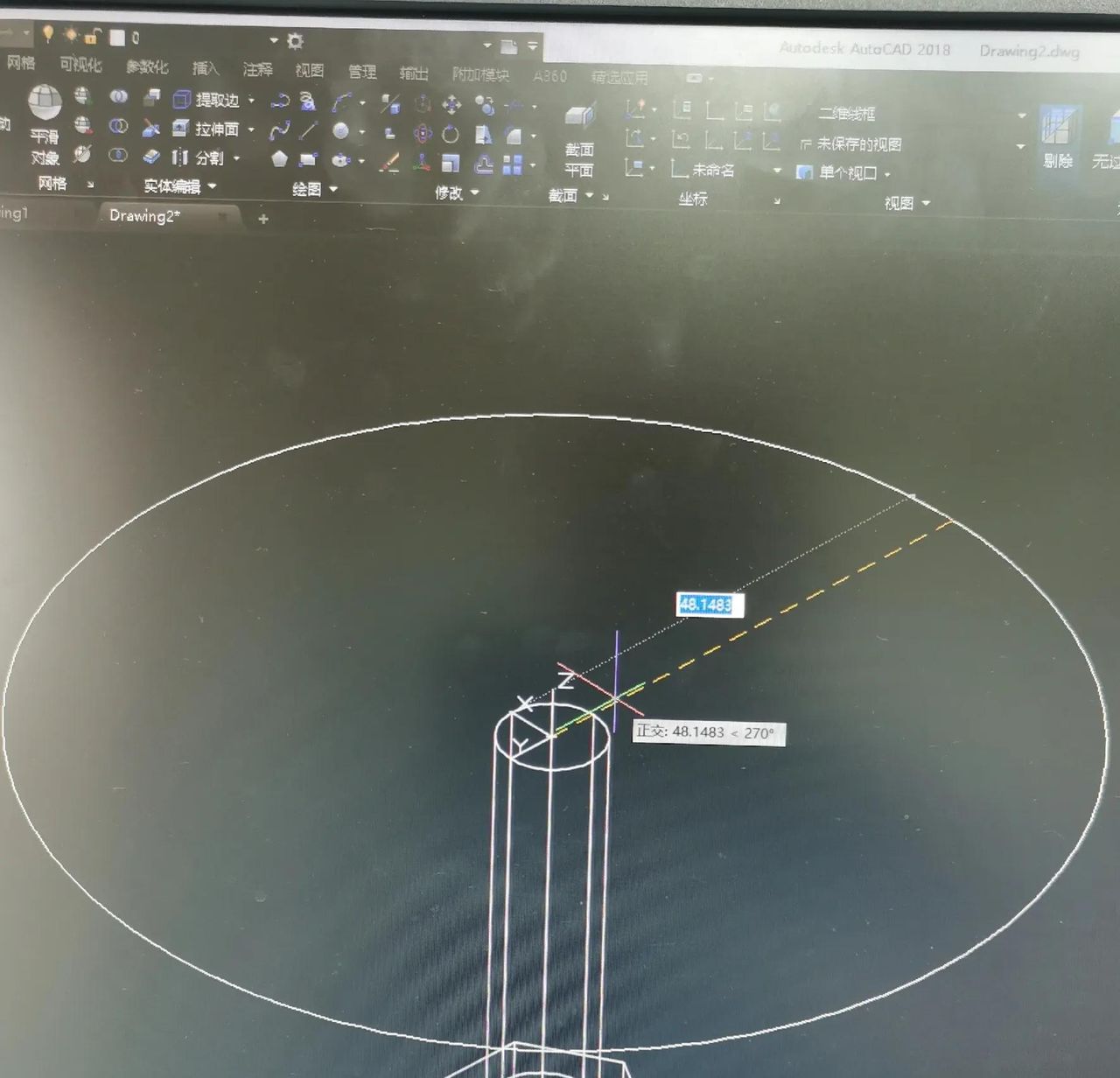

使用“常用——绘图——螺旋线”命令，以螺杆顶端圆圆心为圆心，绘制螺旋线底圆、顶圆

（底圆和顶端圆直径一样。这里需要注意的是，应打开CAD桌面右下角“正交限制光标”，鼠标向右拖动光标；键入底圆直径，回车键确定；键入顶端圆直径，回车键确定，也可直接回车。螺旋线底圆直径取值应略大于螺纹部分外圆直径）。在命令行键入“H”，按回车键确定；键入节距值（按螺栓规格取值），按回车键确定；键入螺纹部分长度值，按回车键确定。

五、绘制螺纹

1、在“三维建模、前视、二维线框”界面下，在螺旋线底端起点处画边长略小于节距的三角形。

点击“常用——多边形”命令，键入“3”，并按回车键；键入“E”，并按回车键；拖动鼠标捕捉端点，点左键确定，拖动鼠标，并键入略小于节距的边长值，并按回车键确定。

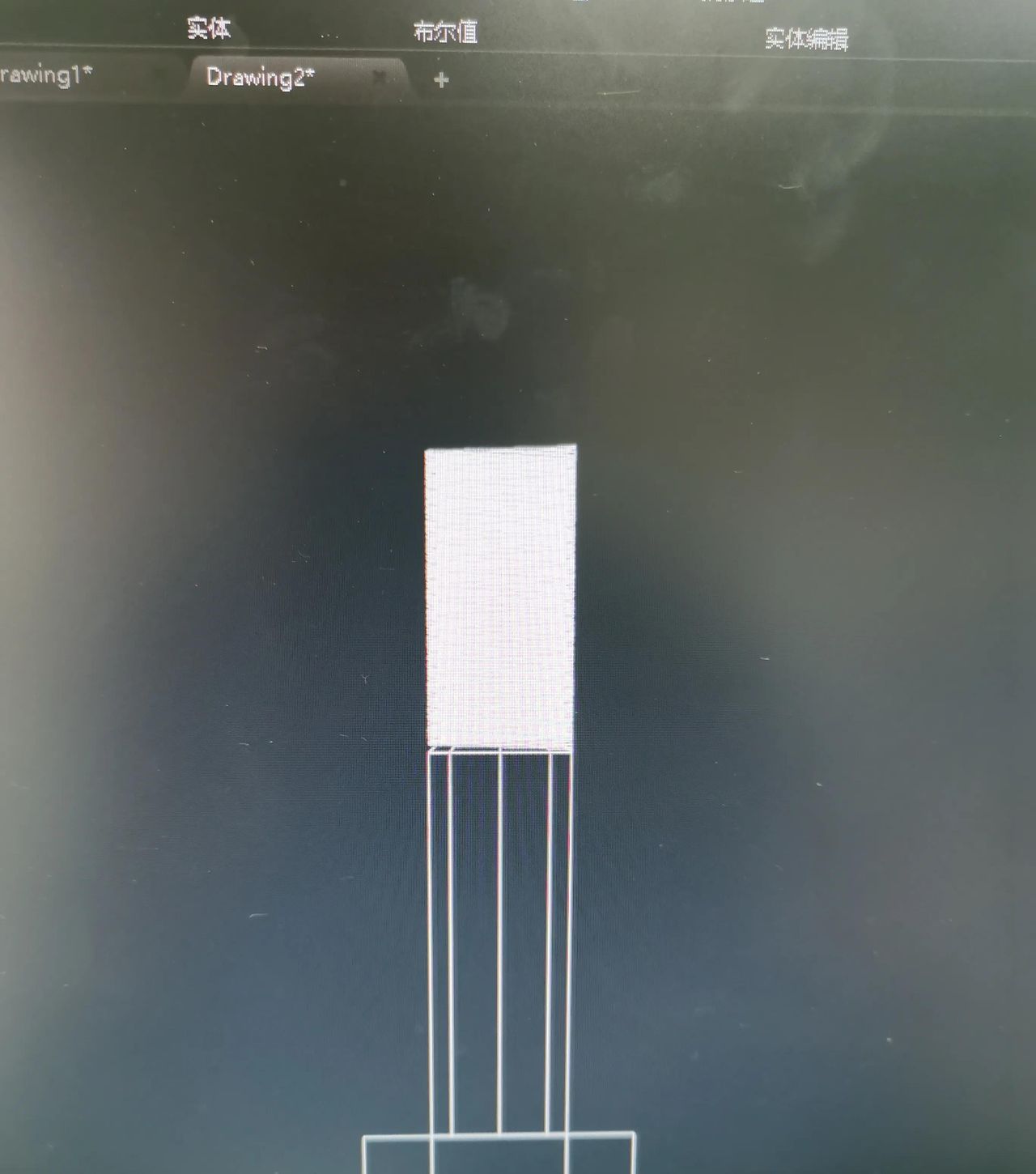

2、使用“实体——扫掠”命令，选择小三角形，左键确定；选择扫掠路径，即鼠标点击螺旋线。

3、使用快捷键“M”或点击右键，选择“移动”，选择螺旋线，向下移动到所需位置。

4、使用快捷键“Su”命令或“实体——差集”命令，选择螺杆，按回车键确定；选择螺旋线，按回车键确定。

六、效果展示

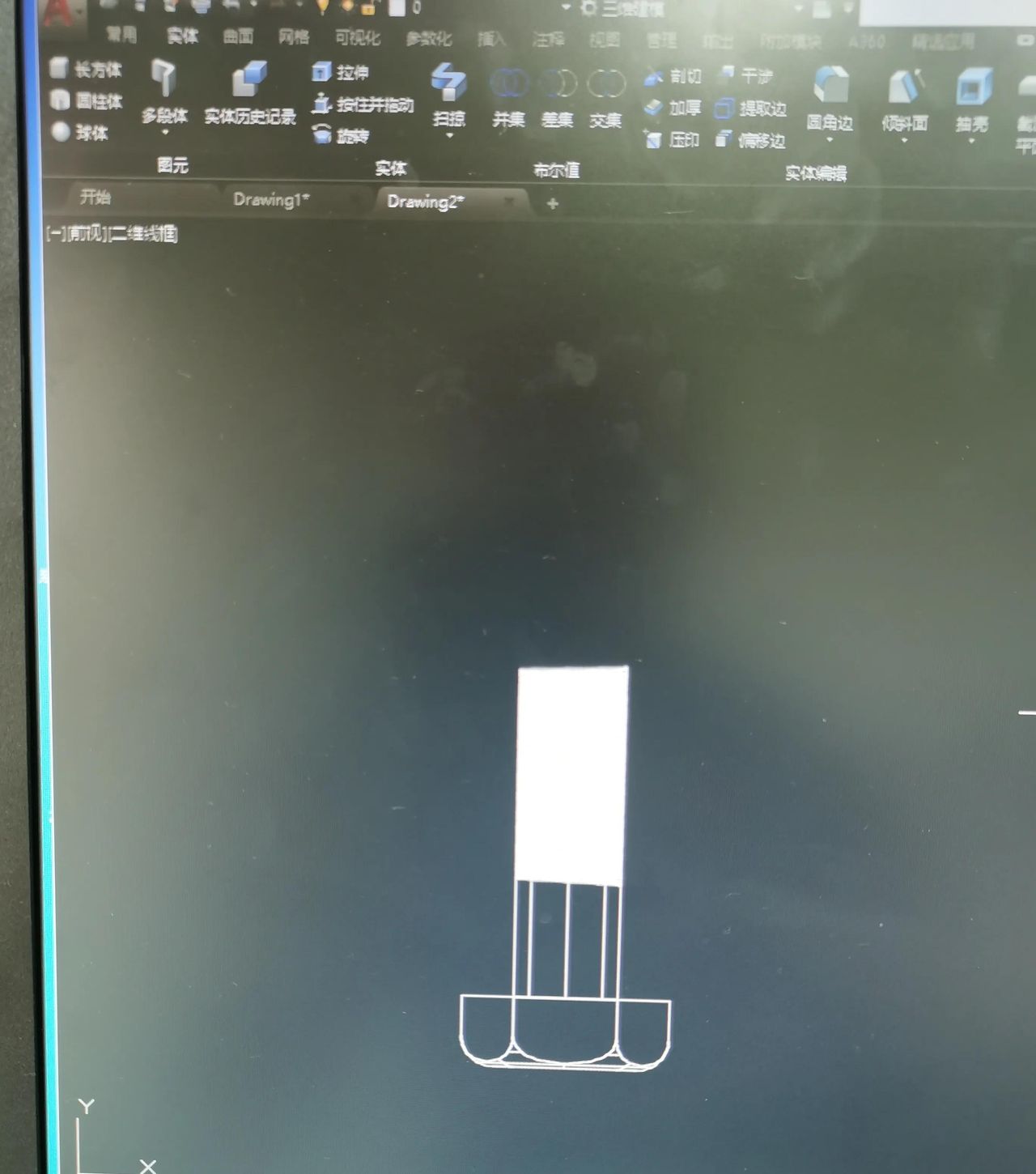

在“三维建模、前视、真实”界面下，可看前视平面效果图。

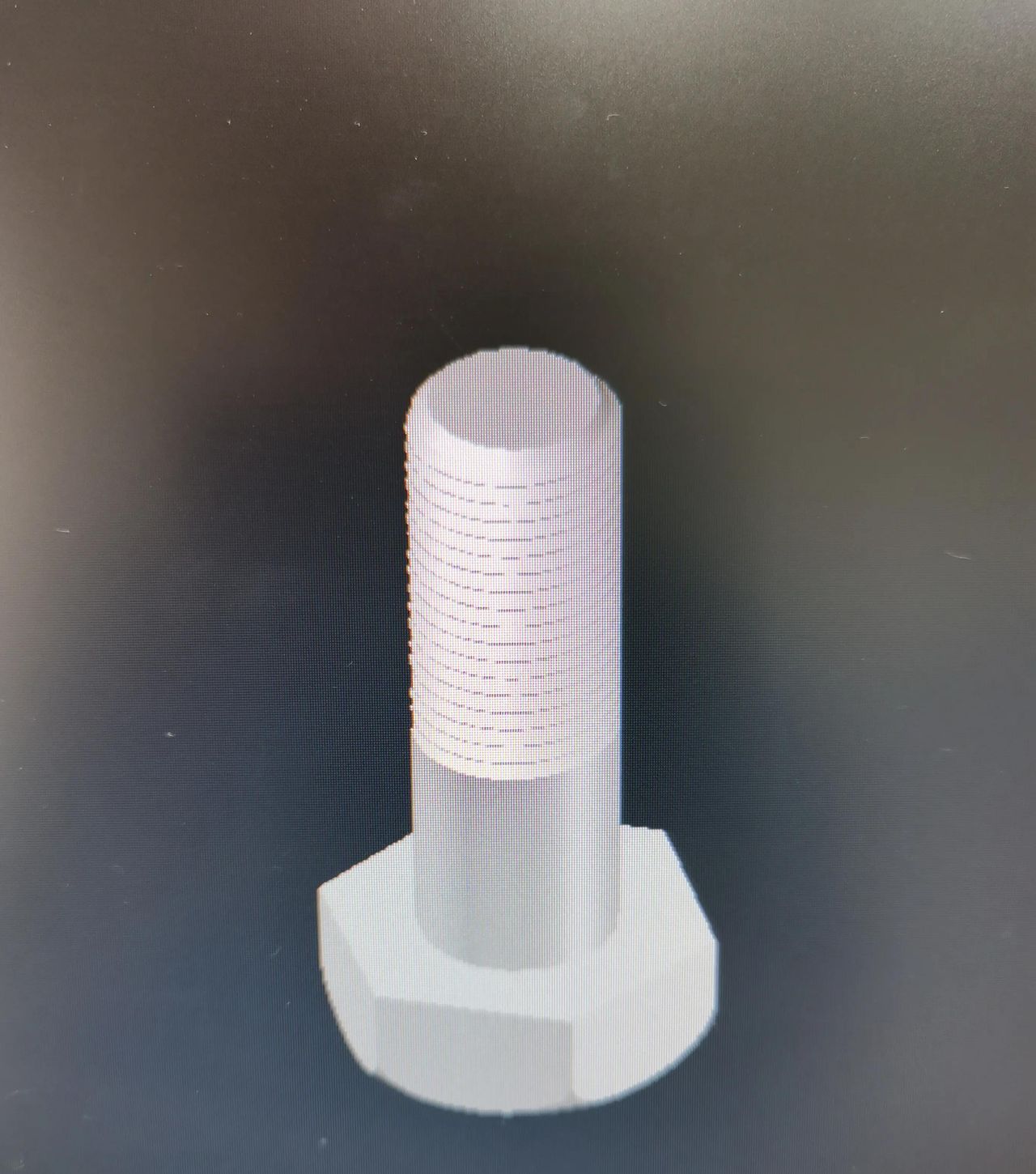

在“三维建模、西南等轴测（或其它等轴测）、真实”界面下，可看三维效果图。
