士林SS2变频器-调速模式设定

工作要求：1、使用STF/STR 进行正反转信号

2、使用变频器旋转操作键设置频率

———————————————————

外部控制接线：用2个三位带自锁的选择开关，进行控制互锁（主回路接线参照说明书）

基本参数设定：

1、P.79 操作模式选择：4

2、P.1 上限频率：50

3、P.7 加速时间：按实际需要设定

4、P.8 减速时间：按实际需要设定

5、P.9 电子热动电驿容量：按实际需要设定

6、P.302 马达额定功率：按电机铭牌参数设定

7、P.303 马达极数:按电机铭牌参数设定

8、P.304 马达额定电压： 按电机铭牌参数设定

9、P.305 马达频率：按电机铭牌参数设定

10、P.306 马达额定电流：按电机铭牌参数设定

11、P.307 马达额定转速：按电机铭牌参数设定

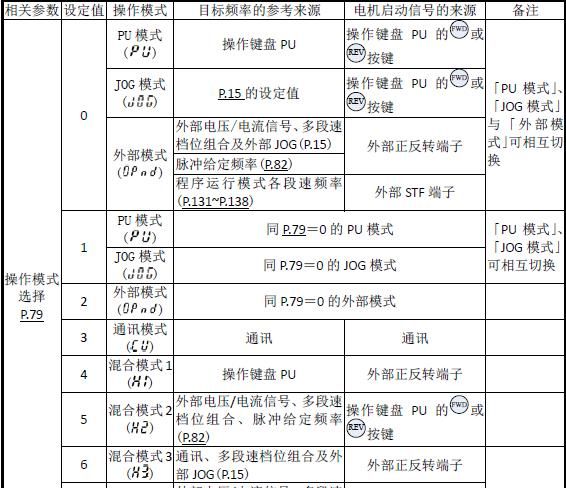

附图：变频器的操作模式

根据实际的使用状况，来选择控制模式。
