【电路】MOS管和三极管开关电路

P-MOS开关电路：

这里需要注意的是S极是接在VCC上的，而不能与D极对调。

N-MOS开关电路

这里需要注意的是S极是接在GND上的，而不能与D极对调。

PNP开关电路：

NPN开关电路：

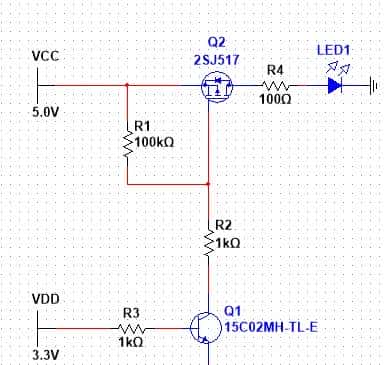

3.3V控制5V开关电路

总结：PNP和P-MOS管的电路是兼容的，区别在于MOS一般通过的电流更大，NPN和N-MOS同理。另外，P-MOS管和N-MOS管的电路不可兼容，即N-MOS管不能接在VCC上作开关功能。
