电源防护与EMI滤波电路

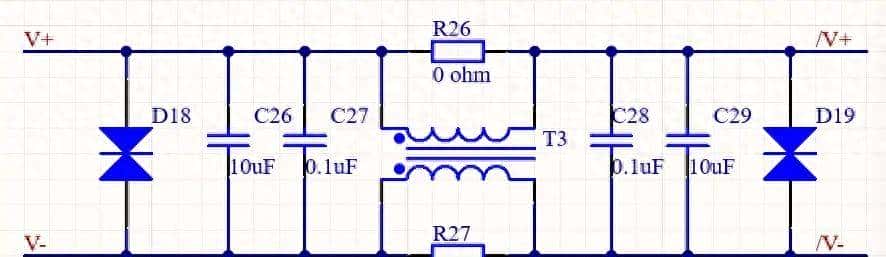

该电路是电源防护与EMI滤波电路，用于对输入电源进行瞬态过压保护、高低频噪声滤波及共模干扰抑制，为后级电路提供稳定、干净的电源。

元器件作用详细分析

1. 双向稳压管D18、D19

属于瞬态电压抑制二极管（TVS），双向特性使其可抑制正、负向浪涌电压。当电源线上出现瞬态过压（如雷击、电源波动）时，TVS管快速导通，将电压钳位在安全范围，保护后级电路免受高压损坏。

2. 电容C26（10uF）、C29（10uF）

是低频滤波电解电容。由于大容量电解电容对低频信号容抗小，可有效旁路电源中的低频纹波（如市电整流后的低频波动），起到平滑电压、减少低频干扰的作用。

3. 电容C27（0.1uF）、C28（0.1uF）

是高频滤波电容（一般为陶瓷电容）。小容量电容对高频信号容抗小，可旁路电源中的高频噪声（如开关电源干扰、电磁辐射耦合的高频信号），与低频电容配合实现“高低频兼顾”的宽频滤波。

4. 0欧姆电阻R26、R27

主要作用是提供导通路径，同时可用于PCB布线调整、电流通路预留（如后期可替换为保险丝），或作为“假负载”辅助阻抗匹配。0欧姆电阻虽标称阻值为0，但实际存在极小电阻，不影响正常电源传输。

5. 共模电感T3

由两个匝数一样、绕向相反的绕组绕制在同一磁芯上。对共模干扰（V+、V-线上同相位、同幅度的干扰信号）呈现高阻抗，从而抑制干扰；对差模信号（正常电源电流，V+、V-线电流方向相反），绕组磁通抵消，近似“短路”，不影响正常电源传输。因此，共模电感用于抑制电源线上的共模电磁干扰，提升电路的电磁兼容性（EMC）。

工作过程原理

输入电源从 V+ 、 V- 进入后，第一经D18进行瞬态过压保护；随后通过C26（低频滤波）和C27（高频滤波），初步滤除高低频干扰；接着流经共模电感T3，T3抑制共模干扰，允许差模的正常电源电流通过；再经R26、R27（0欧姆，提供导通路径）后，由C28（高频滤波）和C29（低频滤波）进一步滤波；最后输出到 /V+ 、 /V- ，同时D19对输出侧的瞬态过压进行保护。整个电路实现了“过压保护+高低频滤波+共模干扰抑制”的功能，为后级电路提供稳定、抗干扰的电源。

故障维修分析

1. 过压损坏故障

若后级电路因过压损坏，重点检查D18、D19。用万用表二极管档测量，正常双向TVS管应呈现“反向高阻、正向（低于击穿电压时）高阻”特性；若测量为短路或正向导通，说明TVS管失效，需更换同规格双向TVS管。

2. 纹波大、滤波差故障

若电源纹波明显增大，检查C26、C27、C28、C29。用万用表电容档（或替换法）测量容量，若电解电容（C26、C29）容量大幅下降或开路，陶瓷电容（C27、C28）短路或容量失效，需更换对应电容（注意电解电容的耐压、容量匹配，陶瓷电容的耐压和封装）。

3. 电磁干扰故障（如对外辐射大、易受干扰）

检查共模电感T3。测量其绕组电阻，正常时两个绕组阻值应极小且基本一致；若绕组开路、短路，或磁芯破裂/饱和，需更换同规格共模电感。同时排查电源端共模干扰源，如周边是否有强电磁设备。

4. 电源不通故障

检查R26、R27（0欧姆电阻）。用万用表电阻档测量，若显示开路，说明电阻熔断，需更换0欧姆电阻（注意功率等级，若频繁熔断，需排查后级是否短路）。

5. 共模电感发热异常故障

若T3发热严重，可能是磁芯饱和或绕组短路，需更换共模电感；同时检查输入电源的共模干扰强度，或后级电路是否存在异常共模电流（如负载漏电）。

通过以上元器件作用、工作原理和故障维修的分析，可全面掌握该电路的功能与维护方法，确保其稳定运行。
