STM32串口OTA无BOOT（一）

STM32只有64KB也能做可靠OTA：我把断电也能“续传”的升级做成了常态

半夜接到客户电话，说远程设备升级掉线后就不再上线，那种心慌我还记得。说实话，大多数人面对STM32这种资源受限的MCU时，第一反应是放弃片内Flash OTA，转而去加外置闪存或把升级时间预约到白天。可我觉得，真正机智的做法不是换硬件，而是把升级流程设计成“可中断、可恢复”的东西，这样即便半途掉电，设备也能自我修复，用户也不会在凌晨打电话来骂你。

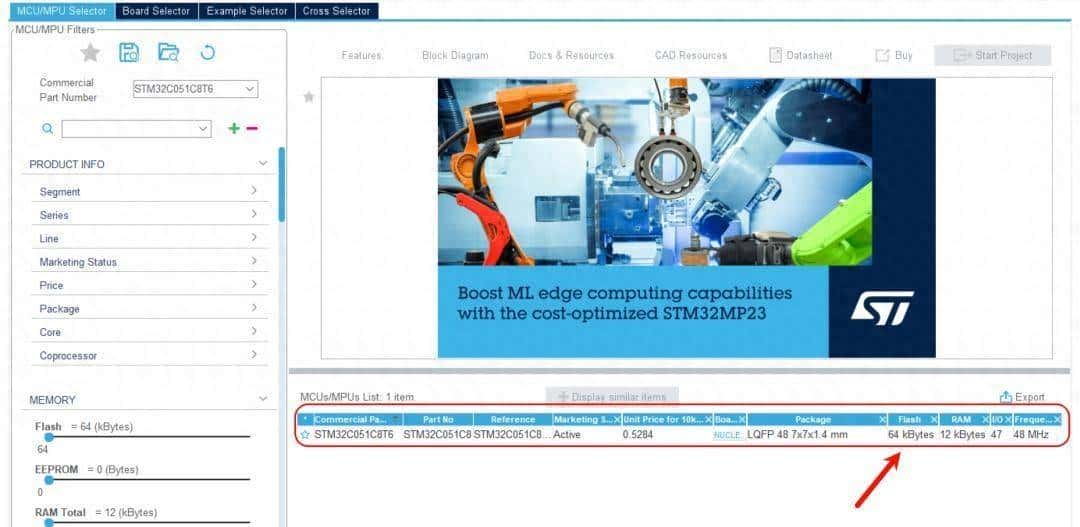

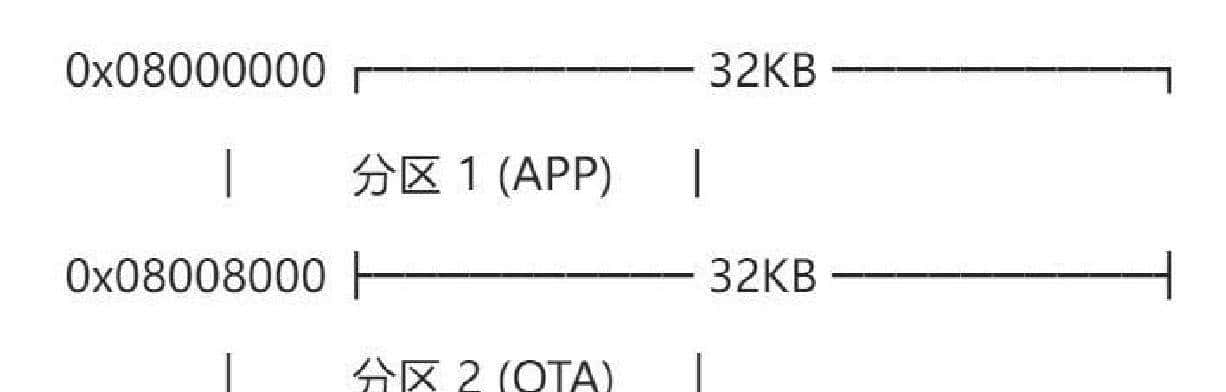

核心思路很简单但容易被忽视：把新固件先安全地放到片上备用区，别急着替换运行区；用片内最后一页当做“升级标记”，一旦开始搬运就更新这个标记；搬运采用分块写入并校验，完成后再把标记复位并重启。换句话说，先把风险隔离在一个可回滚的区域，再把“上位”操作做成幂等的、可重启的流程。具体到STM32f103C8T6上，我把64KB片内Flash粗暴分成两个32KB分区，一块跑APP，一块存OTA文件，最后一页则留作标志位和校验信息。这种分区方法不是唯一解，但足以支持18KB左右的应用并保留余量给完整性校验和恢复逻辑。

实现细节里有几个容易出错的点，事先想到能省一堆麻烦。第一，写Flash前必定要做擦除并分块写入，写完后马上做CRC校验；千万不要把“标记先写入再搬运”的顺序当成捷径，我的一个同事小李就由于在搬运前把标记置为“有更新”而被刷成了砖头，重启后设备以为已经写好了新固件，结果待机中断导致启动异常。其次，搬运过程必须设计成可续传：用固定大小的chunk逐块复制，每块复制后更新一个进度记录并校验，这样掉电重启后可以从上次成功的位置继续搬运而不是从头开始。再者，涉及到Flash写操作的函数最好在RAM中执行或确保不在被写页面执行指令，避免由于写操作影响执行流而出现不可预期的问题。

我在代码层面做了两个保证来提高可靠性。一个是“双标记+CRC”策略，即在OTA区末尾先写入固件CRC和一个临时状态标记，搬运完成并验证无误后才把运行区标记切换到新固件状态，这样可以避免由于掉电导致的半成品被误执行。另一个是“搬运即清理”的策略，搬运成功后立即擦除OTA区并把状态标记复位，避免意外重启再次触发误判。要注意，最后一页用作标记不能频繁写入同一扇区，否则会加速闪存磨损，所以把标记设计成写入频率低且采用耐写策略也很重大。

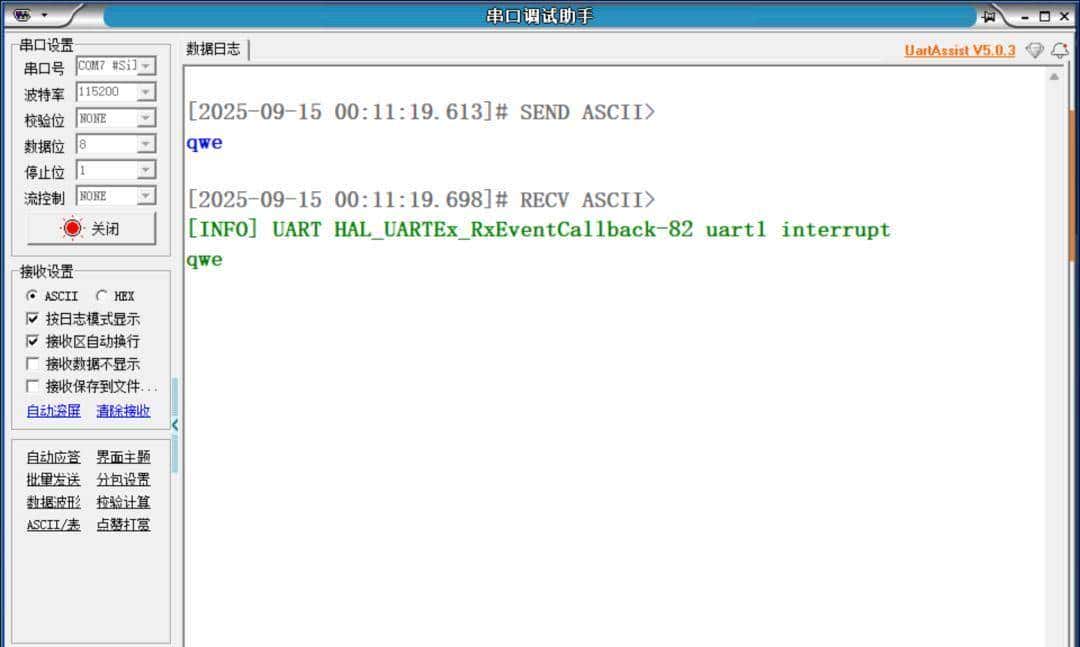

关于接口和测试，片上Flash的通用接口我封装在flash_on_chip.c和flash_on_chip.h里，接口包括分区读写、块校验、进度记录和恢复入口。串口读写用作最简单的OTA传输手段，可以先通过串口把固件流式写入OTA分区并在每个包后返回ACK，确保传输层没有丢包。测试时我提议先在仿真环境里模拟掉电中断，确认设备能从最近的已写块继续搬运并最终启动新固件，然后再在真实设备上做带电源抖动的长时间稳定性测试。我的同事张姐用了这种方法后，连续几百次随机重启测试都没再遇到砖机的问题，这比一次性把所有风险压在重启那一刻要安全得多。

设计完成后还要思考用户体验和运维成本。第一，升级过程要能在后台平滑进行，尽量不影响设备正常功能的最低运行集。其次，固件包里应包含版本号、发布时间和完整性信息，后台管理平台在下发时做二次校验，避免人为下发错误包。这些看似运维细节的东西，实则是避免客户在凌晨给你打电话的关键。最后，从趋势角度看，随着物联网设备增多，能在片上做出可靠的断电续传OTA，反而成为产品的一项差异化卖点，节省硬件成本的同时提升用户信任度。

说到具体操作步骤，我的实践是先计算分区边界并保护bootloader区，接着实现串口接收写入到OTA分区并在每个chunk后做存盘式记录，随后在检测到完整固件并通过CRC后进入搬运流程，搬运采用分块校验并在每块成功后更新进度寄存器，搬运完毕后才切换运行标记并擦掉OTA区，最后软重启进入新固件。整个过程中尽量让标记写操作发生在完成性最强的时刻，避免半途改变标记造成逻辑混乱。实际工程里我把这些逻辑都封装在flash_on_chip.c/.h里，外层只需调用“开始接收”“开始搬运”“检查恢复”这类接口，并通过串口做读写测试验证。

说到底，做片上Flash OTA不是技术秀场，而是把不可靠变成可控的工程学。把升级设计成可中断、可重启、可验证的流程，比追求所谓“秒刷成功率”更能降低运维成本，也更能让用户信任你的产品。反正我是这么做的，既省了外置闪存成本，也把夜里被叫醒的次数降到了零。

你有没有遇到过由于OTA失败而需要物理去刷机的经历？你的项目里是怎么设计升级和恢复流程的，或者你最担心OTA会出什么幺蛾子？欢迎把你的故事、做法或者疑问写出来，我们一起把这个“断电也能续传”的细节做好。
