静态路由实现路由负载分担

组网图形

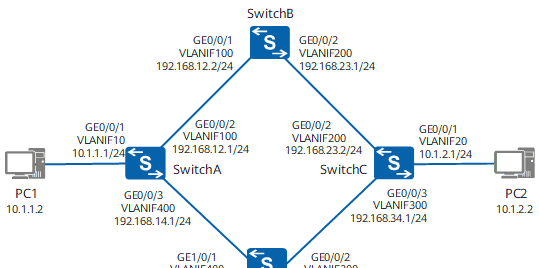

图1 配置静态路由实现路由负载分担组网图

静态路由简介

静态路由是一种需要管理员手工配置的特殊路由。静态路由比动态路由使用更少的带宽，并且不占用CPU资源来计算和更新路由。但是当网络发生故障或者拓扑发生变化后，静态路由不会自动更新，必须手动重新配置。静态路由有5个主要的参数：目的地址和掩码、出接口和下一跳、优先级。

使用静态路由的好处是配置简单、可控性高，当网络结构比较简单时，只需配置静态路由就可以使网络正常工作。在复杂网络环境中，还可以通过配置静态路由改进网络的性能，并且可以为重要的应用保证带宽。

配置注意事项

一般情况下两个设备之间的通信是双向的，因此路由也必须是双向的，在本端配置完静态路由以后，请不要忘记在对端设备上配置回程路由。在企业网络双出口的场景中，通过配置两条等价的静态路由可以实现负载分担，流量可以均衡的分配到两条不同的链路上；通过配置两条不等价的静态路由可以实现主备份，当主用链路故障的时候流量切换到备用链路上。

组网需求

如图1所示，PC1和PC2通过4台Switch相连，从拓扑图中可以看出，数据从PC1到PC2有两条路径可以到达，分别是PC1-SwitchA-SwitchB-SwitchC-PC2和PC1-SwitchA-SwitchD-SwitchC-PC2，为了有效利用链路，要求从PC1到PC2的数据流平均分配到两条链路上，而且当一条链路故障之后数据流自动切换到另一条链路上去。

请确保该场景下互联接口的STP处于未使能状态。因为在使能STP的环形网络中，如果用交换机的VLANIF接口构建三层网络，会导致某个端口被阻塞，从而导致三层业务不能正常运行。

配置思路

采用如下的思路配置静态路由实现路由负载分担：

创建VLAN并配置各接口所属VLAN，配置各VLANIF接口的IP地址。配置数据流来回两个方向的静态路由。在各主机上配置IP地址和默认网关。

操作步骤

配置各接口所属VLAN

# 配置SwitchA。SwitchB、SwitchC和SwitchD的配置与SwitchA类似。

<HUAWEI> system-view

[HUAWEI] sysname SwitchA

[SwitchA] vlan batch 10 100 400

[SwitchA] interface gigabitethernet 0/0/1

[SwitchA-GigabitEthernet0/0/1] port link-type access

[SwitchA-GigabitEthernet0/0/1] port default vlan 10

[SwitchA-GigabitEthernet0/0/1] quit

[SwitchA] interface gigabitethernet 0/0/2

[SwitchA-GigabitEthernet0/0/2] port link-type trunk

[SwitchA-GigabitEthernet0/0/2] port trunk allow-pass vlan 100

[SwitchA-GigabitEthernet0/0/2] quit

[SwitchA] interface gigabitethernet 0/0/3

[SwitchA-GigabitEthernet0/0/3] port link-type trunk

[SwitchA-GigabitEthernet0/0/3] port trunk allow-pass vlan 400

[SwitchA-GigabitEthernet0/0/3] quit

配置各VLANIF接口的IP地址

# 配置SwitchA。SwitchB、SwitchC和SwitchD的配置与SwitchA类似。

[SwitchA] interface vlanif 10

[SwitchA-Vlanif10] ip address 10.1.1.1 24

[SwitchA-Vlanif10] quit

[SwitchA] interface vlanif 100

[SwitchA-Vlanif100] ip address 192.168.12.1 24

[SwitchA-Vlanif100] quit

[SwitchA] interface vlanif 400

[SwitchA-Vlanif400] ip address 192.168.14.1 24

[SwitchA-Vlanif400] quit

配置PC1-PC2的去程的静态路由

# 配置SwitchA，配置两条等价的静态路由，下一跳分别指向SwitchB和SwitchD，这样就能实现去程的流量的负载分担。

[SwitchA] ip route-static 10.1.2.0 24 192.168.12.2

[SwitchA] ip route-static 10.1.2.0 24 192.168.14.2

# 配置SwitchB。

[SwitchB] ip route-static 10.1.2.0 24 192.168.23.2

# 配置SwitchD。

[SwitchD] ip route-static 10.1.2.0 24 192.168.34.1

配置PC1-PC2的回程的静态路由

# 配置SwitchC，配置两条等价的静态路由，下一跳分别指向SwitchB和SwitchD，这样就能实现回程流量的负载分担。

[SwitchC] ip route-static 10.1.1.0 24 192.168.23.1

[SwitchC] ip route-static 10.1.1.0 24 192.168.34.2

# 配置SwitchB。

[SwitchB] ip route-static 10.1.1.0 24 192.168.12.1

# 配置SwitchD。

[SwitchD] ip route-static 10.1.1.0 24 192.168.14.1

配置主机

配置主机PC1的IP地址为10.1.1.2/24，默认网关为10.1.1.1；配置主机PC2的IP地址为10.1.2.2，默认网关为10.1.2.1。

验证配置结果

＃查看SwitchA的IP路由表。

[SwitchA] display ip routing-tableRoute Flags: R – relay, D – download to fib, T – to vpn-instance

——————————————————————————

Routing Tables: Public

         Destinations : 9        Routes : 10

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

       10.1.1.0/24  Direct  0    0           D   10.1.1.1        Vlanif10

       10.1.1.1/32  Direct  0    0           D   127.0.0.1       Vlanif10

       10.1.2.0/24  Static  60   0          RD   192.168.12.2    Vlanif100

                    Static  60   0          RD   192.168.14.2    Vlanif400

      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0

      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0

   192.168.12.0/24  Direct  0    0           D   192.168.12.1    Vlanif100

   192.168.12.1/32  Direct  0    0           D   127.0.0.1       Vlanif100

   192.168.14.0/24  Direct  0    0           D   192.168.14.1    Vlanif400

   192.168.14.1/32  Direct  0    0           D   127.0.0.1       Vlanif400

从SwitchA的IP路由表中可以看出，到达10.1.2.0/24这个网段有两条等价路由，这种情况下数据流将会平均分配到两条不同的链路上，即实现流量的负载分担。

配置文件

SwitchA的配置文件

#

sysname SwitchA

#

vlan batch 10 100 400

#

interface Vlanif10

 ip address 10.1.1.1 255.255.255.0

#

interface Vlanif100

 ip address 192.168.12.1 255.255.255.0

#

interface Vlanif400

 ip address 192.168.14.1 255.255.255.0

#

interface GigabitEthernet0/0/1

 port link-type access

 port default vlan 10

#

interface GigabitEthernet0/0/2

 port link-type trunk

 port trunk allow-pass vlan 100

#

interface GigabitEthernet0/0/3

 port link-type trunk

 port trunk allow-pass vlan 400

#

ip route-static 10.1.2.0 255.255.255.0 192.168.12.2

ip route-static 10.1.2.0 255.255.255.0 192.168.14.2

#

return

SwitchB的配置文件

#

sysname SwitchB

#

vlan batch 100 200

#

interface Vlanif100

 ip address 192.168.12.2 255.255.255.0

#

interface Vlanif200

 ip address 192.168.23.1 255.255.255.0

#

interface GigabitEthernet0/0/1

 port link-type trunk

 port trunk allow-pass vlan 100

#

interface GigabitEthernet0/0/2

 port link-type trunk

 port trunk allow-pass vlan 200

#

ip route-static 10.1.1.0 255.255.255.0 192.168.12.1

ip route-static 10.1.2.0 255.255.255.0 192.168.23.2

#

return

SwitchC的配置文件

#

sysname SwitchC

#

vlan batch 20 200 300

#

interface Vlanif20

 ip address 10.1.2.1 255.255.255.0

#

interface Vlanif200

 ip address 192.168.23.2 255.255.255.0

#

interface Vlanif300

 ip address 192.168.34.1 255.255.255.0

#

interface GigabitEthernet0/0/1

 port link-type access

 port default vlan 20

#

interface GigabitEthernet0/0/2

 port link-type trunk

 port trunk allow-pass vlan 200

#

interface GigabitEthernet0/0/3

 port link-type trunk

 port trunk allow-pass vlan 300

#

ip route-static 10.1.1.0 255.255.255.0 192.168.23.1

ip route-static 10.1.1.0 255.255.255.0 192.168.34.2

#

return

SwitchD的配置文件

#

sysname SwitchD

#

vlan batch 300 400

#

interface Vlanif300

 ip address 192.168.34.2 255.255.255.0

#

interface Vlanif400

 ip address 192.168.14.2 255.255.255.0

#

interface GigabitEthernet0/0/1

 port link-type trunk

 port trunk allow-pass vlan 400

#

interface GigabitEthernet0/0/2

 port link-type trunk

 port trunk allow-pass vlan 300

#

ip route-static 10.1.1.0 255.255.255.0 192.168.14.1

ip route-static 10.1.2.0 255.255.255.0 192.168.34.1

#

return
