display this interface 概念及实验

我们来详细解析华为/H3C网络设备中 display this interface 这一重大诊断命令的概念及实验。

第一部分：命令概念详解

1. 命令定义

display this interface 是一个用户视图下的诊断命令，用于查看当前接口（当前正在配置的接口） 的运行状态和配置信息。

2. 命令特点

上下文相关：输出内容取决于你当前所在的接口视图。

实时信息：显示的是接口的当前运行状态，而不仅仅是配置。

综合视图：将关键的状态信息、统计信息和部分配置信息整合在一个画面中。

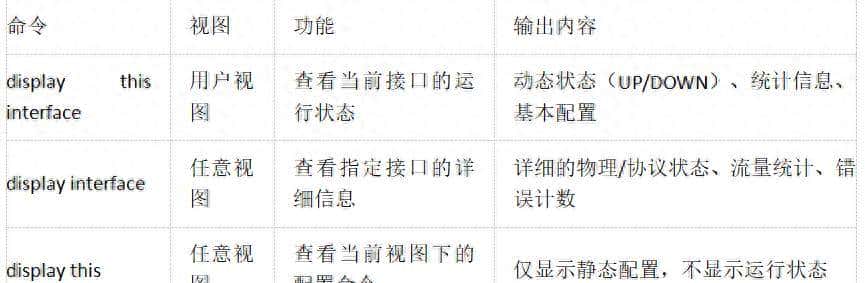

3. 与相关命令的区别

---

第二部分：实验演示

实验拓扑

| 华为/华三设备 || (Switch) | ——| Interface: GE1/0/1 |

实验步骤

步骤1：进入接口视图并做一些配置

<H3C> system-view

[H3C] interface GigabitEthernet 1/0/1

[H3C-GigabitEthernet1/0/1] description Link-to-PC

[H3C-GigabitEthernet1/0/1] port link-type access

[H3C-GigabitEthernet1/0/1] port access vlan 10

[H3C-GigabitEthernet1/0/1] duplex full

[H3C-GigabitEthernet1/0/1] speed 100

步骤2：使用 display this interface 查看状态

[H3C-GigabitEthernet1/0/1] quit # 必须先退出到用户视图

<H3C> display this interface

GigabitEthernet1/0/1

Current state: DOWN

Line protocol state: DOWN

Description: Link-to-PC1

Bandwidth: 100000 Kbps

Maximum transmission unit: 1500

Allow jumbo frame to pass

Internet protocol processing: disabled

IP Packet Frame Type: PKTFMT_ETHNT_2, Hardware Address: 000f-e265-8401

Media type is twisted pair, Port hardware type is 1000_BASE_T

Last link flapping: 0 hours 0 minutes 0 seconds

Last clearing of counters: Never

Peak value of input: 0 bytes/sec, at 2023-10-27 10:30:45

Peak value of output: 0 bytes/sec, at 2023-10-27 10:30:45

Last 300 seconds input: 0 packets/sec 0 bytes/sec 0%

Last 300 seconds output: 0 packets/sec 0 bytes/sec 0%

Input (total): 0 packets, 0 bytes

0 unicasts, 0 broadcasts, 0 multicasts, 0 pauses

Input (normal): 0 packets, 0 bytes

0 unicasts, 0 broadcasts, 0 multicasts, 0 pauses

Input: 0 input errors, 0 runts, 0 giants, 0 throttles

0 CRC, 0 frame errors, 0 overruns, 0 aborts

0 ignored, 0 parity errors

Output (total): 0 packets, 0 bytes

0 unicasts, 0 broadcasts, 0 multicasts, 0 pauses

Output (normal): 0 packets, 0 bytes

0 unicasts, 0 broadcasts, 0 multicasts, 0 pauses

Output: 0 output errors, 0 underruns, 0 buffer failures

0 aborts, 0 deferred, 0 collisions, 0 late collisions

0 lost carrier, 0 no carrier

步骤3：对比 display this 命令

<H3C> system-view

[H3C] interface GigabitEthernet 1/0/1

[H3C-GigabitEthernet1/0/1] display this#

interface GigabitEthernet1/0/1

description Link-to-PC1

port link-type access

port access vlan 10

duplex full

speed 100#return

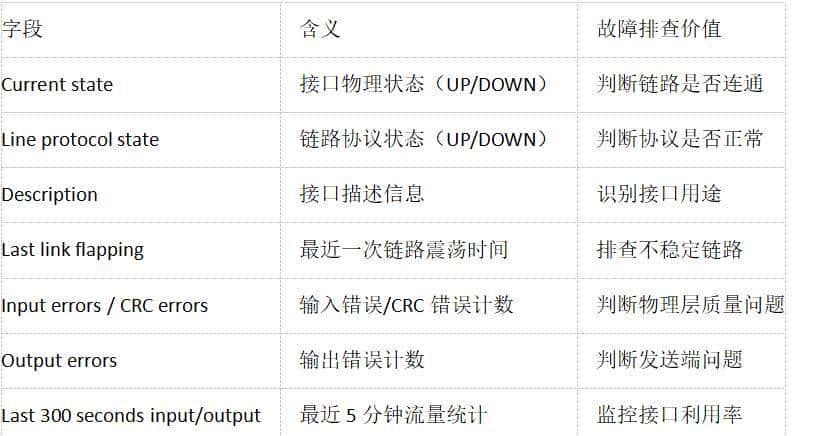

第三部分：输出信息关键字段解析

---

第四部分：选择题及答案解析

1. display this interface 命令应该在哪个视图下执行？
A. 系统视图
B. 接口视图
C. 用户视图
D. 任意视图

2. 该命令显示的信息主要侧重于？
A. 设备的全部配置
B. 整个设备的运行状态
C. 当前接口的运行状态和统计信息
D. 所有接口的IP地址

3. 想要查看接口GigabitEthernet1/0/1是否物理连接正常，应该关注输出中的哪个字段？
A. Description
B. Current state
C. Bandwidth
D. Maximum transmission unit

4. 当怀疑网线质量不好导致数据包损坏时，应该关注输出中的哪个计数器？
A. Input errors
B. Output errors
C. CRC errors
D. Collisions

5. 与 display this interface 相比，display this 命令的主要区别是什么？
A. 显示更多接口的详细信息
B. 只显示配置命令，不显示运行状态
C. 显示设备版本信息
D. 需要管理员权限

6. 看到 “Last link flapping: 2 hours 30 minutes 25 seconds” 表明什么？
A. 接口已经宕机2个多小时
B. 接口在2个半小时前发生过状态变化
C. 接口将在2个半小时后关闭
D. 接口速率不稳定

7. 命令输出中的 “Last 300 seconds input: 0%” 表明什么？
A. 接口故障率
B. 接口在过去5分钟内的输入带宽利用率
C. 数据包错误率
D. 接口缓存使用率

8. 如果在接口视图下直接输入 display this interface 会发生什么？
A. 正常显示该接口信息
B. 显示所有接口信息
C. 系统报错，提示命令不存在
D. 切换到用户视图并显示信息

9. 想要查看接口是否配置了正确的双工模式，应该在哪里查看？
A. 在 display this interface 的输出中直接查看
B. 使用 display this 命令查看配置
C. 使用 display interface 命令
D. B和C都正确

10. 看到 “Current state: UP, Line protocol state: DOWN” 一般表明什么？
A. 物理链路正常，但协议层故障
B. 物理链路故障，协议层正常
C. 接口被管理员关闭
D. 接口配置错误

答案解析

1. 答案：C

解析：display this interface 是一个用户视图（<H3C>）下的命令。虽然它显示的是”当前接口”的信息，但命令本身必须在用户视图下执行。

2. 答案：C

解析：该命令的核心价值在于提供当前接口的实时运行状态，包括物理状态、协议状态、流量统计、错误计数等，而不仅仅是静态配置。

3. 答案：B

解析：Current state 字段显示的是接口的物理状态。UP 表明物理链路连通，DOWN 表明物理链路断开，这是判断网线连接是否正常的最直接指标。

4. 答案：C

解析：CRC（循环冗余校验）错误一般表明数据在物理传输过程中发生了损坏，可能的缘由包括网线质量差、接口接触不良、电磁干扰等。

5. 答案：B

解析：display this 显示的是当前视图下已经配置的命令（静态配置），而 display this interface 显示的是接口的运行状态和统计信息（动态信息）。

6. 答案：B

解析：Last link flapping 记录的是接口最近一次状态变化（从UP到DOWN或从DOWN到UP）距离目前的时间。这是一个重大的排错指标，频繁的flapping一般意味着物理链路不稳定。

7. 答案：B

解析：这个字段显示的是接口在过去300秒（5分钟）内的平均输入带宽利用率百分比，是监控网络流量和接口负载的重大指标。

8. 答案：C

解析：display this interface 只能在用户视图下执行。如果在接口视图或其他视图下直接输入，系统会提示”Unrecognized command”，由于在该上下文中此命令不存在。

9. 答案：D

解析：双工模式是配置项，不会在 display this interface 的运行状态中显示。需要查看配置，可以使用 display this（查看当前接口配置）或 display interface（查看接口详细信息，包含配置）。

10. 答案：A

解析：这种状态组合一般出目前三层接口（如VLAN接口、串口）。”Current state: UP” 表明物理/逻辑接口已启用；”Line protocol state: DOWN” 表明链路层协议（如PPP、HDLC）未能成功建立。对于以太网接口，两个状态一般是一致的。
