欧姆龙E5CC温控表各参数含义（3）

欧姆龙E5CC温控表有六种菜单，各菜单的的参数是什么含义？

五、高级功能设定菜单

参数初始化

INIT是Initial(最初的）缩写。

多重设定点使用点数

MSPU是Multiple(数量多的）Setpoints(设定点）unit(单元）多重设定点的缩写。

报警时辅助输出1开启

SB1N是subsidiary(辅助的）1 normal(正常的）报警时辅助输出1开启。

N-O:Normal open输出时继电器 ON

N-C:Normal close输出时继电器 OFF

报警时辅助输出2开启

SB2N是subsidiary(辅助的）2 normal(正常的）报警时辅助输出2开启。

N-O:Normal open输出时继电器 ON

N-C:Normal close输出时继电器 OFF

加热器断线报警装置

HBU是Heater(加热器）breakage(破坏) unit(装置）加热器断线报警装置的缩写。

加热器断线闩锁

HBL是Heater(加热器）breakage(破坏) lock(锁）加热器断线闩锁的缩写。

加热器断线 滞后

HBH是Heater(加热器）breakage(破坏) hysteresis(滞后）加热器断线滞后的缩写

ST 稳定带

ST-B是Self(自己）tune(调节）band(范围）自调节稳定带的缩写。

设定 2 自由度 PID 常数α

该参数一般在默认值状态下使用。

积分 / 微分时间单位

TIDU是Time(时间）I（积分）D（微分）unit(单位、单元）积分 / 微分时间单位的缩写。

输入数字滤波器

INF是Input(输入）filtering(滤波）输入数字滤波的缩写。

移动平均次数

MAV是Average(平均的）number(数） of moves(移动）平均移动次数的缩写。

MV 显示

O-dP是OUT(输出）display(显示）这时指MV输出显示与否。

显示自动返回时间

RET是Return(返回）的缩写。

报警 2 闩锁

A2LT是Alarm(警报）2 latch(门闩）time(时间）报警2闩锁的缩写。

转至保护菜单时所需的按键时间

PRLT是Protection(保护）latch(门闩）time(时间）转至保护菜单时所需的按键时间的缩写。

冷接点补偿方法

CJC是Cold(冷）junction(接合点）compensator(补偿器）冷接点补偿的缩写。

报警 2 ON 延时

A2ON是Alarm(警报）2 on(打开）报警2ON延时的缩写。

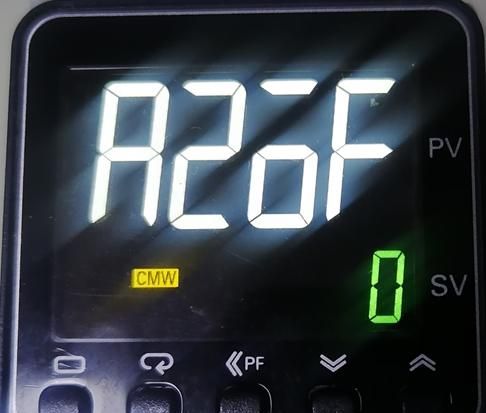

报警 2 OFF 延时

A2OF是Alarm(警报）2 off(关闭）报警2OFF延时的缩写。

自动 / 手动切换显示追加

AMAD是Automatic(自动）manual(手动）display(显示）自动/手动切换显示追加的缩写。

HS报警使用

HSU是Heater(加热器）SSR(固态继电器）unit(装置）加热器固态继电器短路故障装置。

HS 报警闩锁

HSL是Heater(加热器）SSR(固态继电器）lock(门闩）加热器固态继电器短路故障报警闩锁的缩写。

HS 报警滞后

HSH是Heater(加热器）SSR(固态继电器）hysteresis(滞后）加热器固态继电器短路故障报警滞后的缩写。

控制输出 1 分配

辅助输出 1 分配

SUB是Subsidiary(辅助的）缩写。

辅助输出 2分配

SUB是Subsidiary(辅助的）缩写。

控制输出最小 ON/OFF 幅

OMPW是Output(输出）minimum(最小的）pulse(脉冲）width(宽度）控制输出最小的ON/OFF(脉冲宽度）的缩写。

PF 设定

PF指的是PF按键的设定。

PV/SP （1）显示画面选择

SPD1是PV(当前值）/SV(设定值）display(显示）1 ，PV/SP （1）显示画面选择的缩写

“PV/SP （2）”显示画面选择

SPD2是PV(当前值）/SV(设定值）display(显示）2 ，PV/SP （2）显示画面选择的缩写。

PV 状态显示功能

PVST是PV(当前值）status(状态）PV 状态显示功能的缩写。

SV 状态显示功能

SVST是SV(设定值）status(状态）SV 状态显示功能的缩写。

显示更新周期

D.REF是Display(显示）refresh(刷新）显示更新周期的缩写。

六、通信菜单

协议选择

PSEL是Protocol(协议）selection(选择）协议选择的缩写。

通信单位编号

U-NO是Unit(单位）no常常取代number(编号）通信单位编号的缩写。

通信波特率

bps是Bit(比特）per(每）second(秒）也可以表明b/s即每秒传送的比特数。

通信奇偶校验

PRTY是parity(平等、一样、奇偶）check(检验）通信奇偶校验的缩写。

NONE:无校验

EVEN:偶校验

ODD:奇校验

发送数据等待时间

SDWT是Send(发送）wait(等待）即Waiting time for sending data发送数据等待时间的缩写。

七、其它的

转至高级功能设定菜单

AMOV是Automatic(自动）move（移动）自动转至高级功能菜单的缩写。

设定-169，默认值0

SP 斜坡设定值

SPRT是SP(设定点）ramp(斜坡）time(时间）SP斜坡设定值的缩写。

滞后（加热）

HYS是hysterisis滞后的缩写。

在模拟量输入时IN-H表明比例缩放上限，IN-L表明比例缩放下限。不同的温控表在不同的控制模式下，还有许多，要想详细理解还要多看说明书，希望以上能对大家有所协助！
