大家讲一下捕捉模式和捕捉设置。

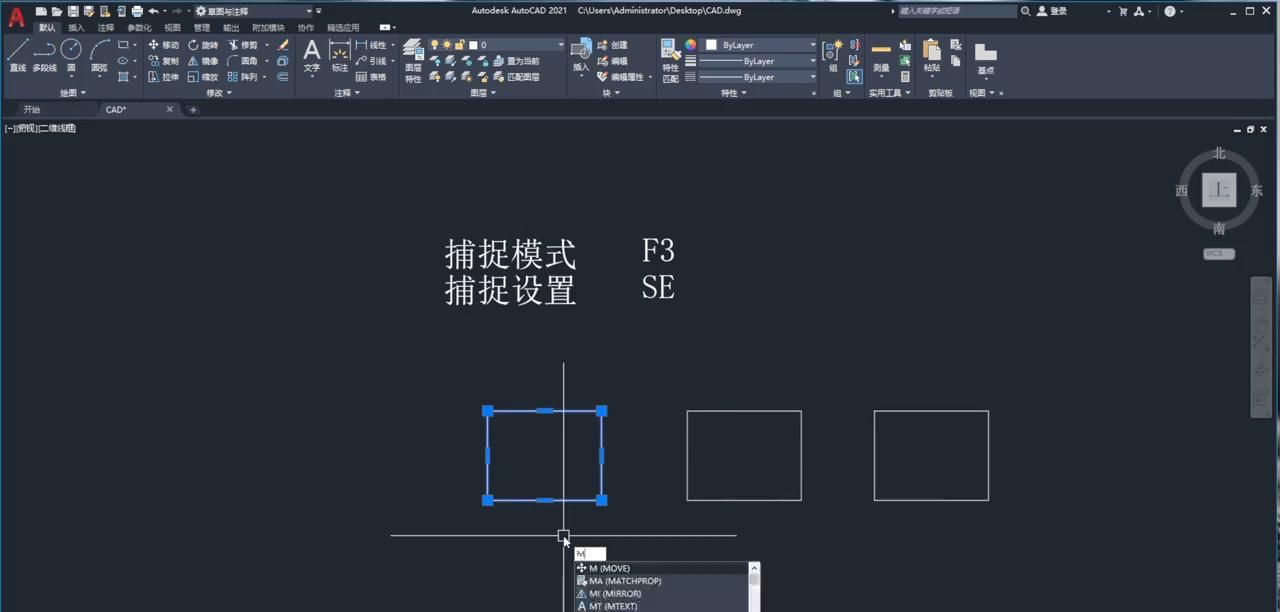

·第一捕捉模式的快捷键是f3，也可以在右下角找到这个位置。这个就是目前打开的状态，就是蓝色的。f3关闭过后来这个地方就不是蓝色的，这个就是捕捉关着的。这个是捕捉打开f3。

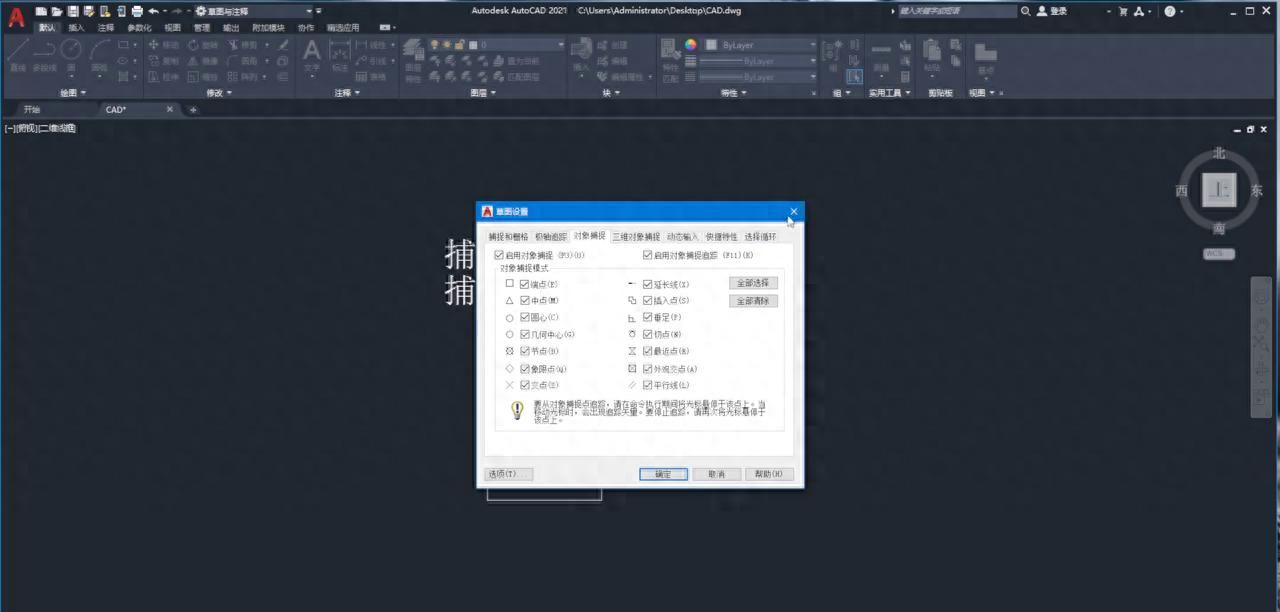

·捕捉设置的快捷键是se，确定。可以来这里边设置想要的捕捉的模式，当然也可以在这个位置点三角形，打开过后来也可以在这里边去设置，就点左键去设置它。

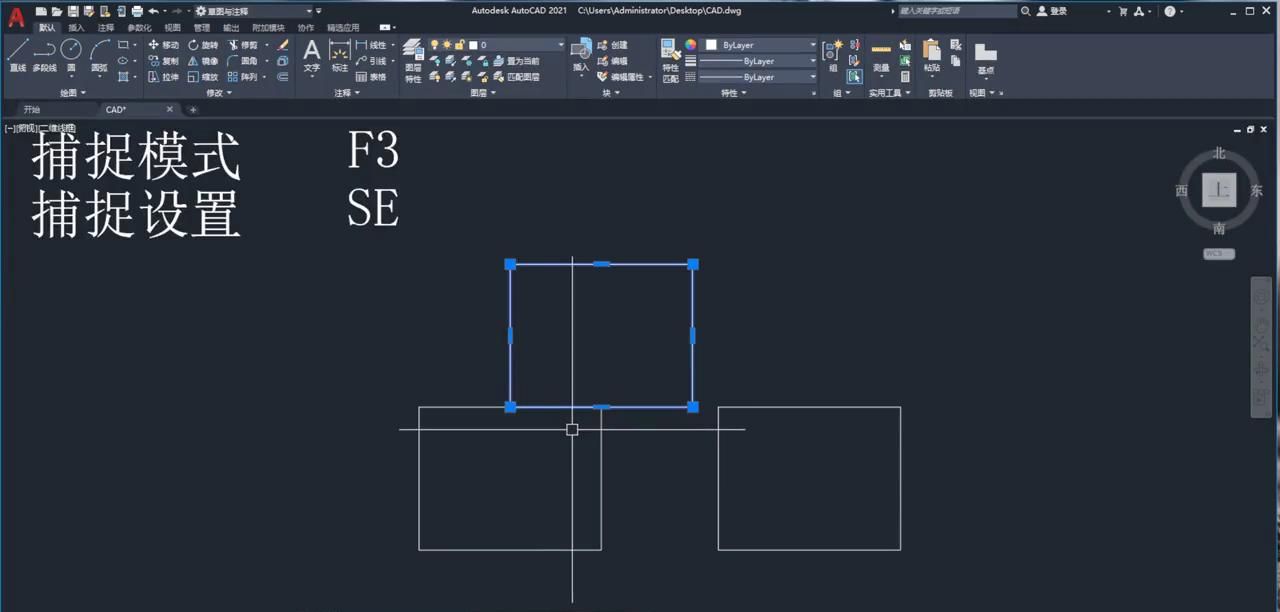

·接下来说要怎么去应用。目前假设再复制一个矩形，目前想让矩形的左点和矩形的右点重合，选中它后来m移动指定几点的时候肯定会找这个点为几点。目前出现一个绿色的矩形，过一会会显示端点，这个就是捕捉的小方块，可以理解为捕捉的模式是什么模式，就是端点的。

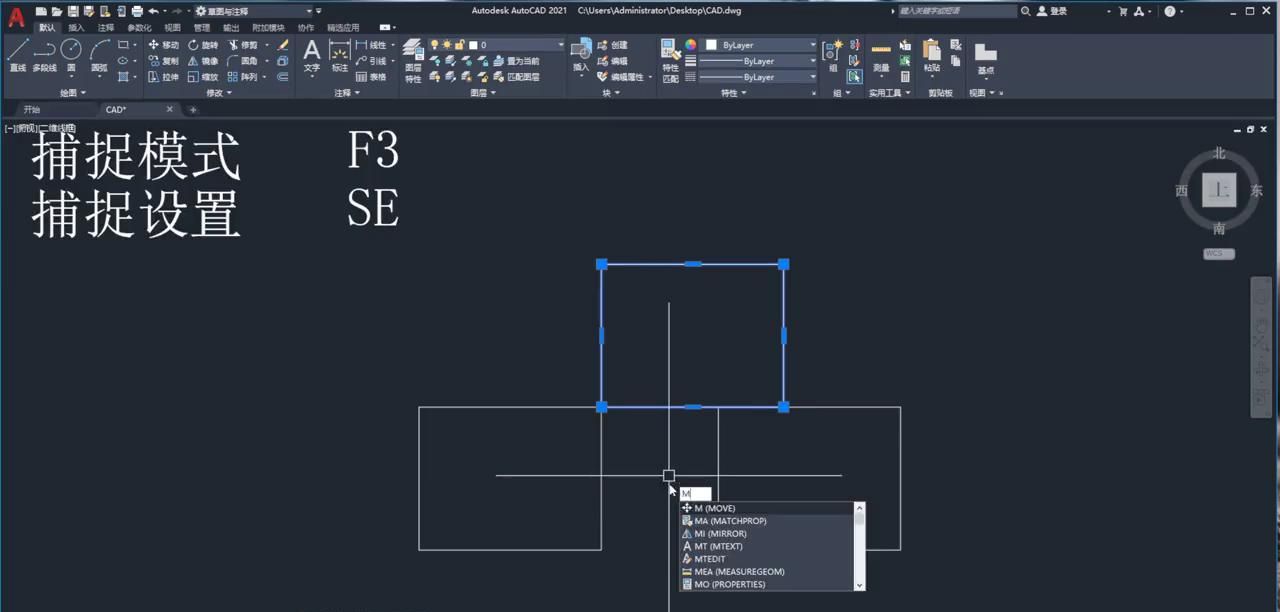

放这一块沙漏就是最近点，三角形就是终点，点这个点放到端点上，这个就是捕捉怎么去应用它。如果想放终点，m移动找这个点为基点，来这个条边上找到三角形，代表是终点的意思，点左键。目前就是把它俩放到终点的位置上，里边还会有一些常用的一些符号。

·目前把正雕关闭了，在没有垂直的情况下往这放会出现一个垂足。如果目前在画直线，画直线往下画的时候线是不直的，如果在上面显示垂足符号代表线是垂直的，就是直线而不是一个斜的线，点左键就可以。

·或者在画圆的时候想移动，怎么移动？想找圆心基点，只要在鼠标这附范围之内晃动一下，这个点就是圆心的符号，这个就是捕捉，这个符号就常用的这几个符号。

·还有一个就怎么去使用它？捕捉模式里边不需要去纠结，也就是ice，这里边需要去勾什么东西，一般就可以全部选择全部勾上就行了。

这就是捕捉模式se，还有一个就是捕捉设置se，捕捉模式f3。
