一、分析与说明

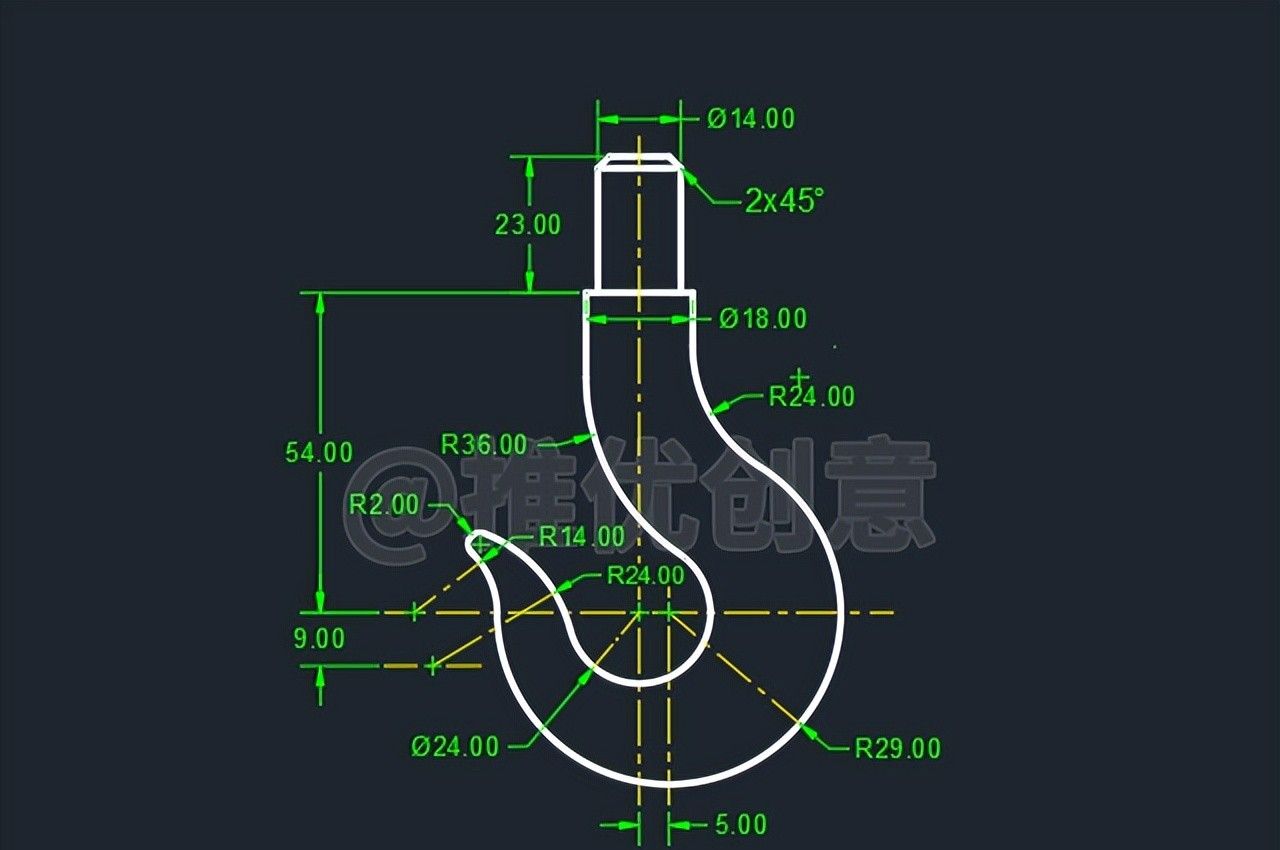

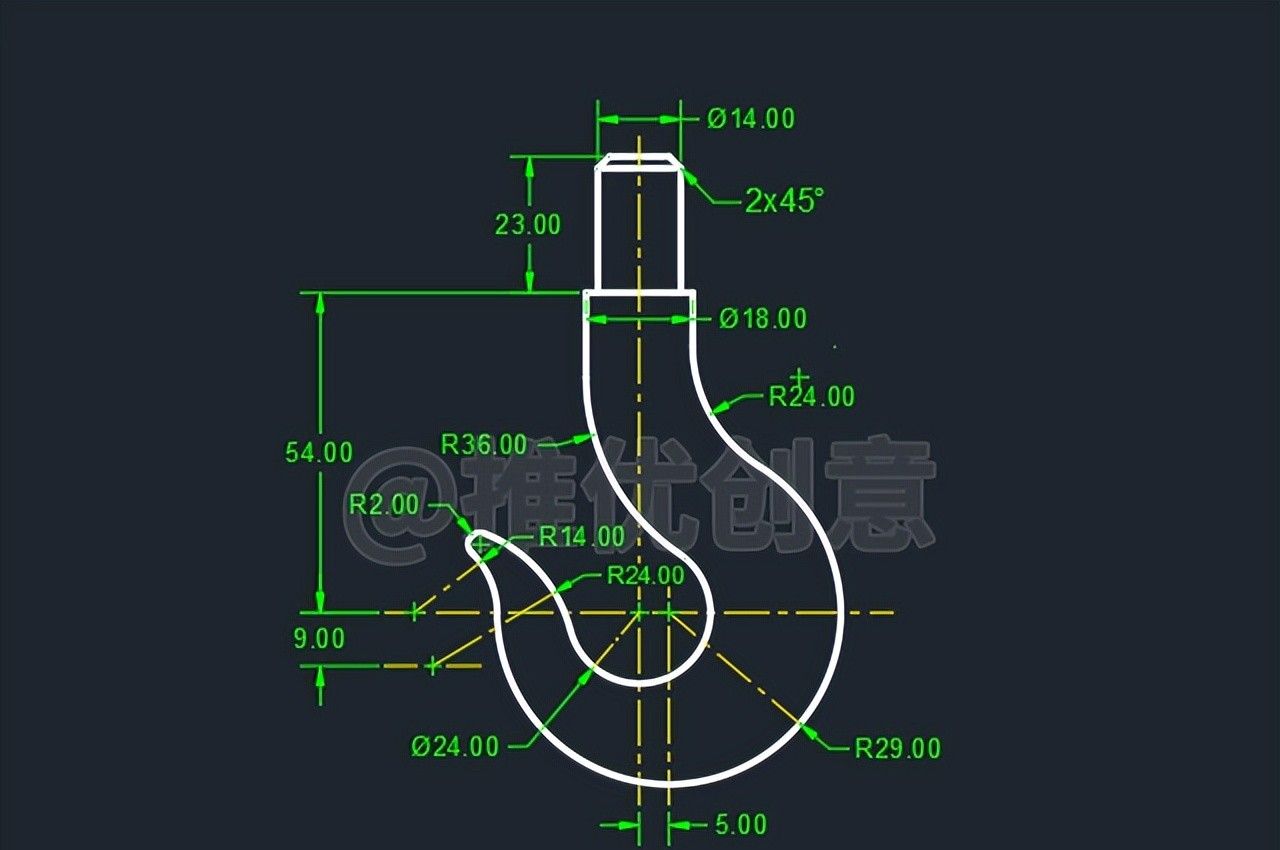

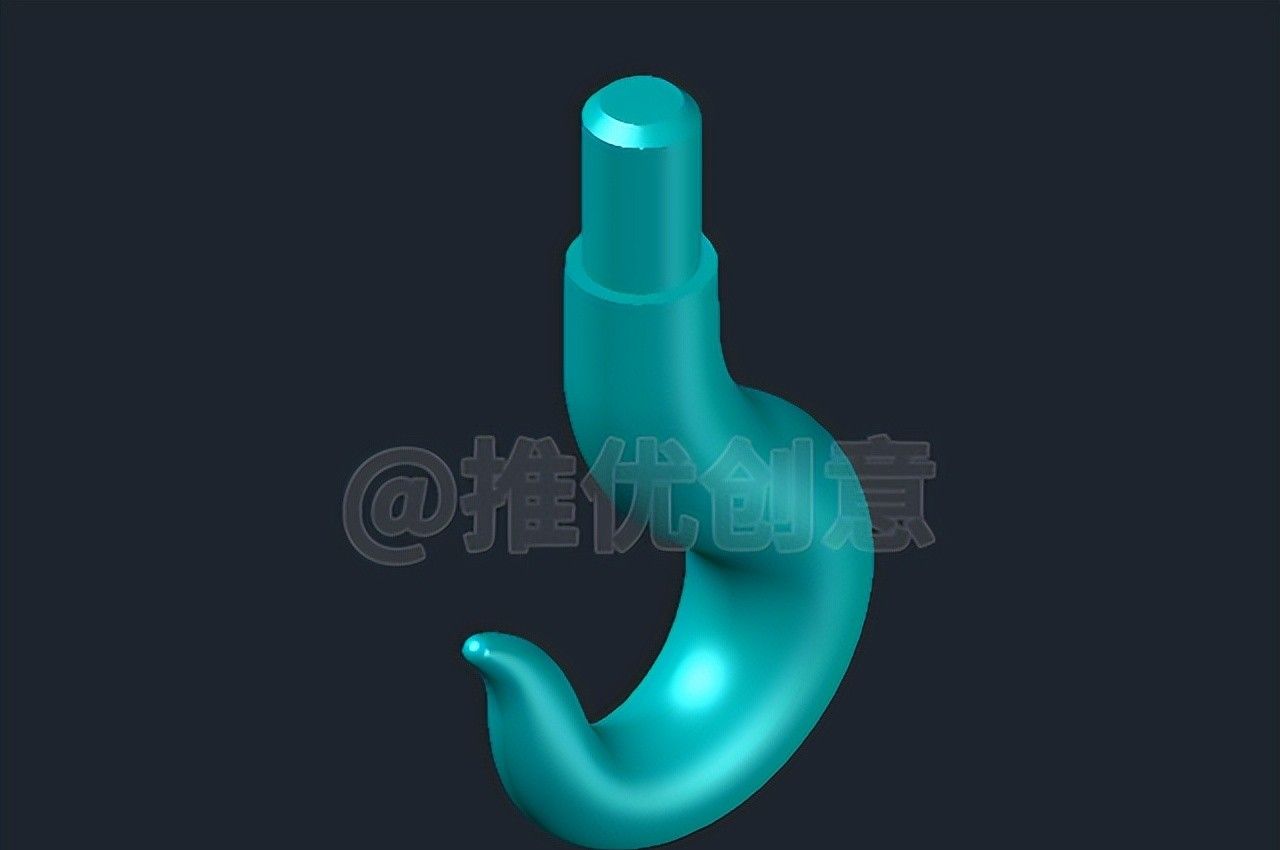

1.1、以下是一个经典吊钩的平面图的详细绘制教程，今天就详细讲解如何根据这个平面图形绘制三维吊钩。

许多人都问这个吊钩怎么画？ CAD 制图 AutoCAD 实战教程 机械制图 工程制图

20230706_01

1.2、“J”命令可以将首尾相连的线条合并成一个多段线。

1.3、“UCS”命令可以用来设置用户坐标系。

1.4、学会在三维视图中使用两点方式绘制圆。

20230706_01

二、详细绘制步骤

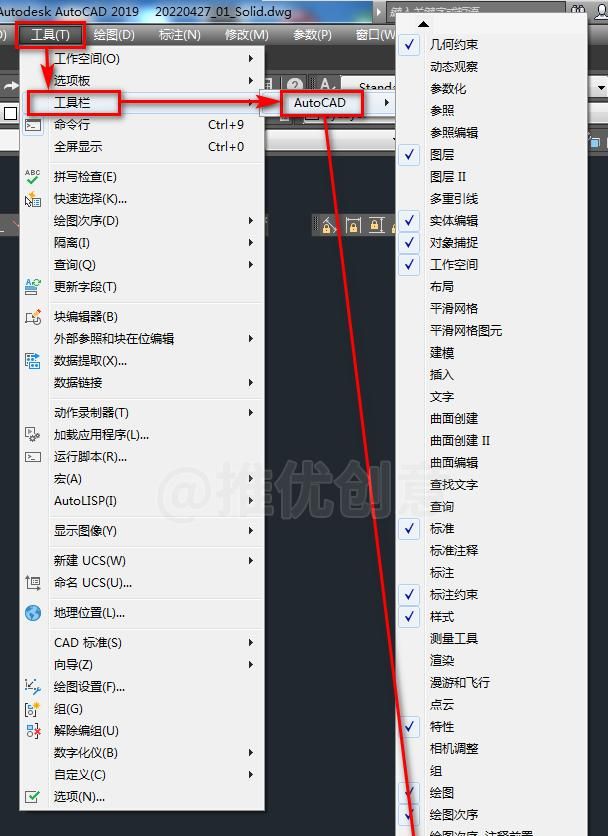

2.1、为了操作的便捷，先调一个工具栏出来，菜单操作，工具 –> 工具栏 –> AutoCAD –> 视图。

20230706_01

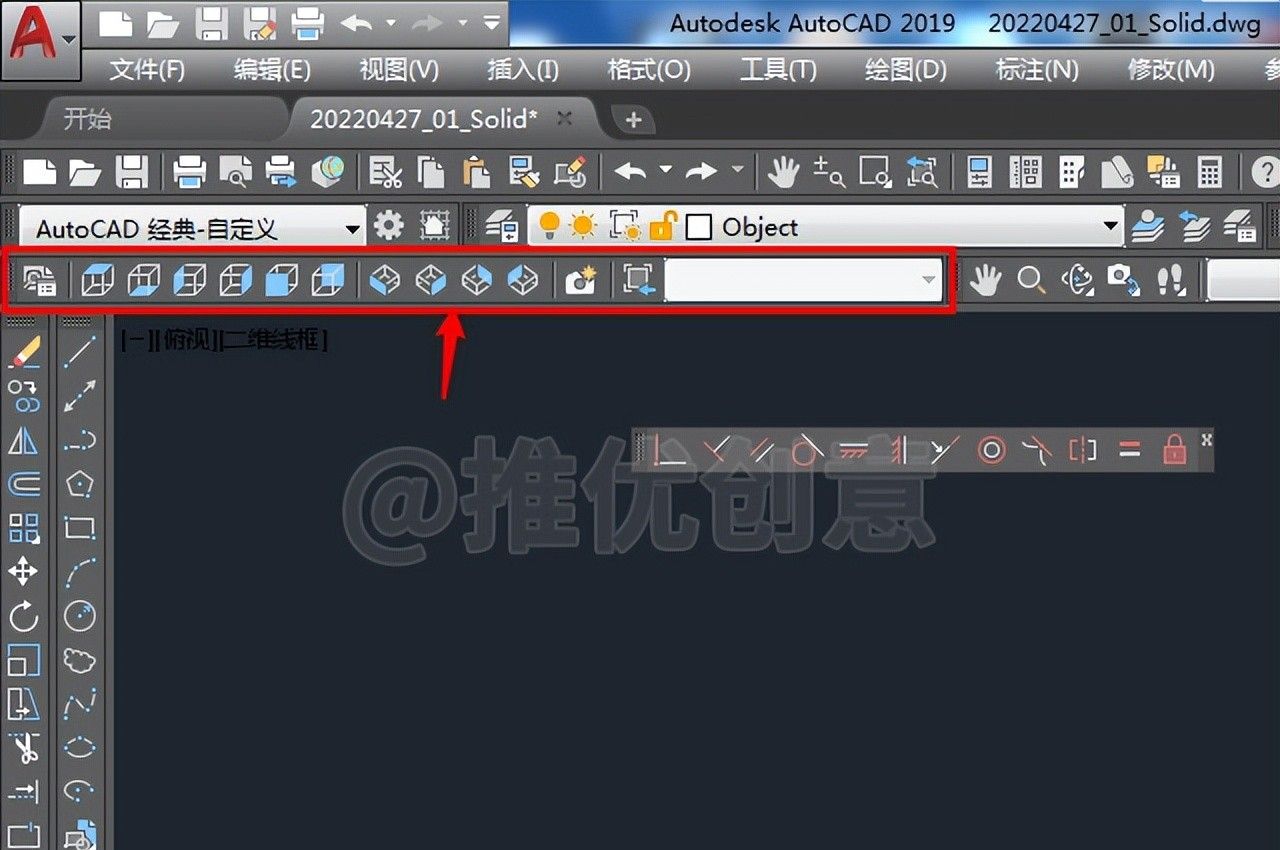

2.2、调出来的“视图”工具栏如下图。

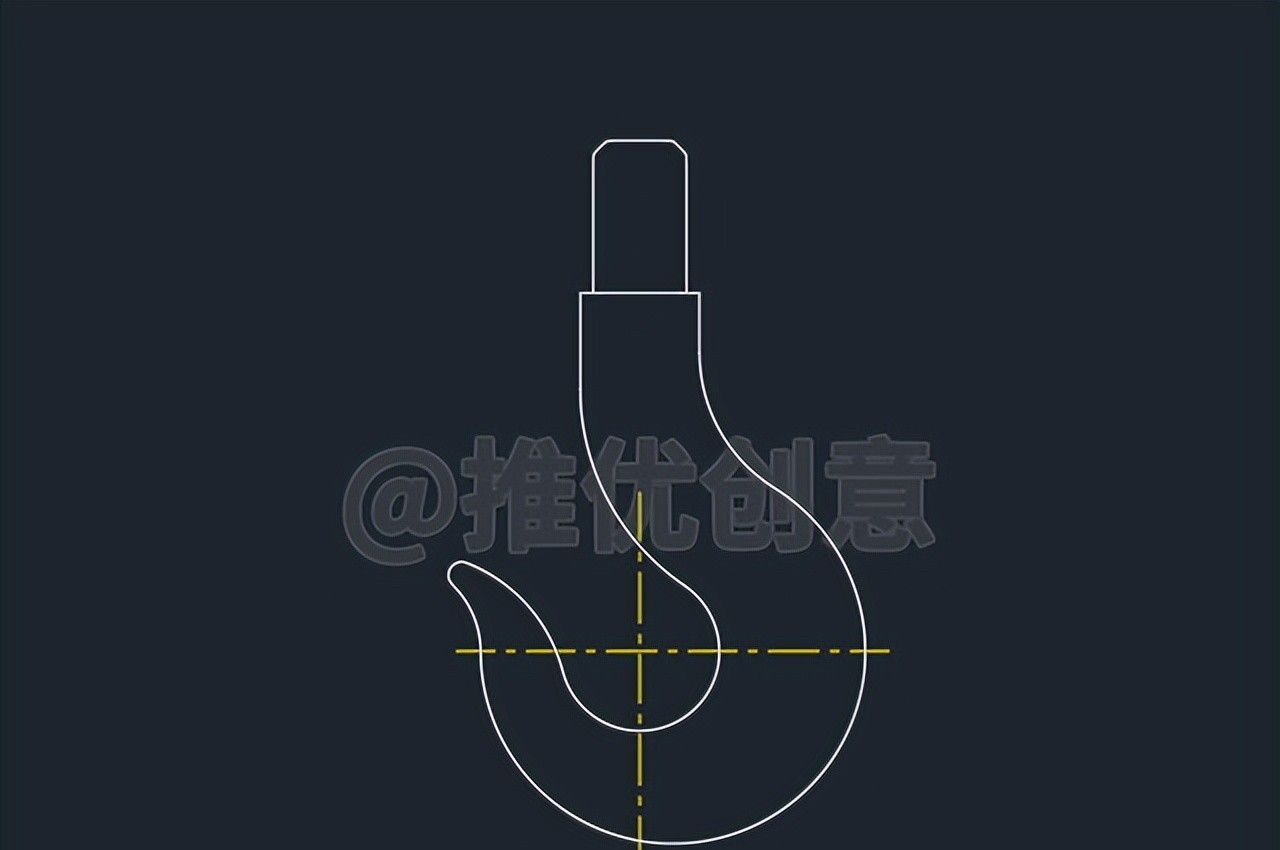

2.3、将之前的吊钩平面图形文件复制一份，然后用 AutoCAD 打开。

2.4、命令行输入“E”后回车，启用“删除”命令，将不需要的对象删除掉，完成后如下图。

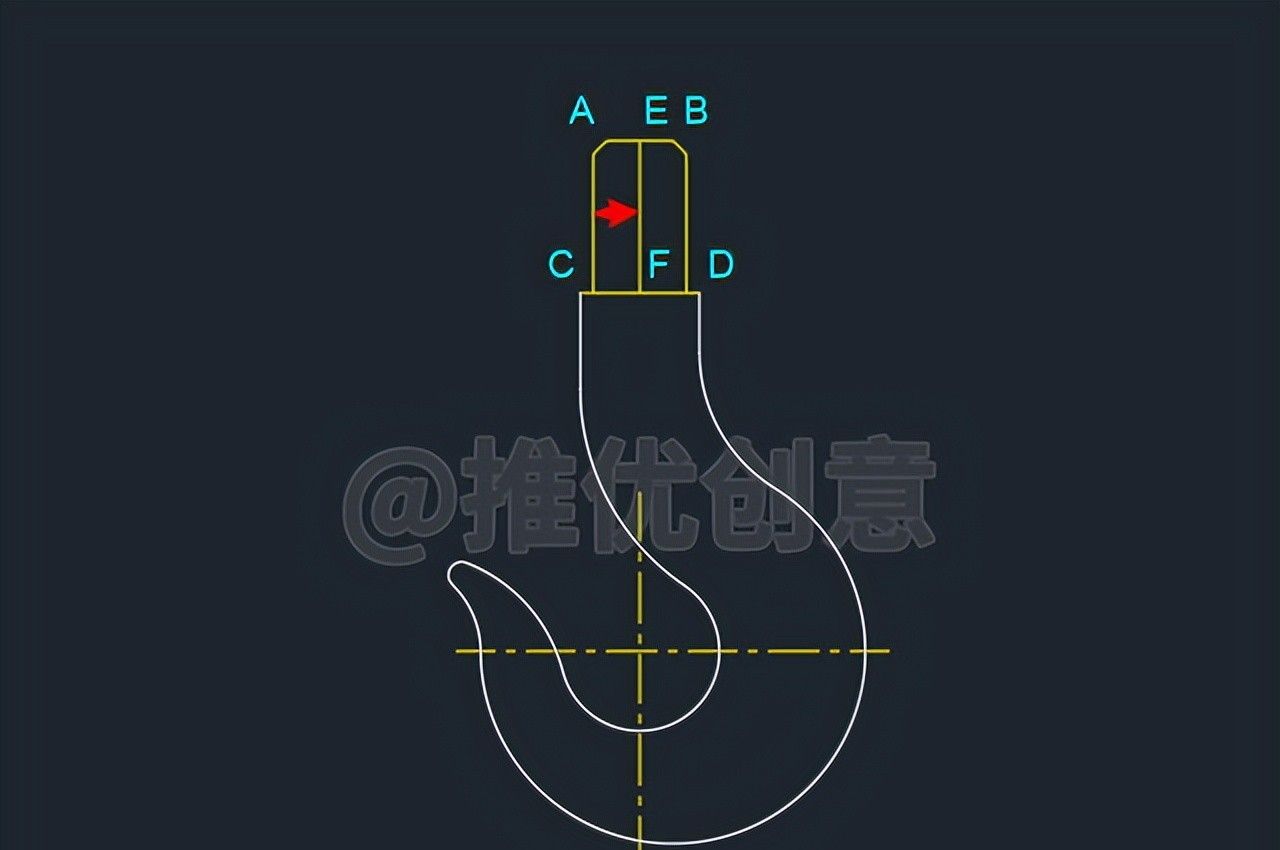

2.5、命令行输入“L”后回车，启用“直线”命令，捕捉黄色水平线段AB的中点E、黄色水平线段CD的中点F绘制一条黄色竖直中心线段EF。

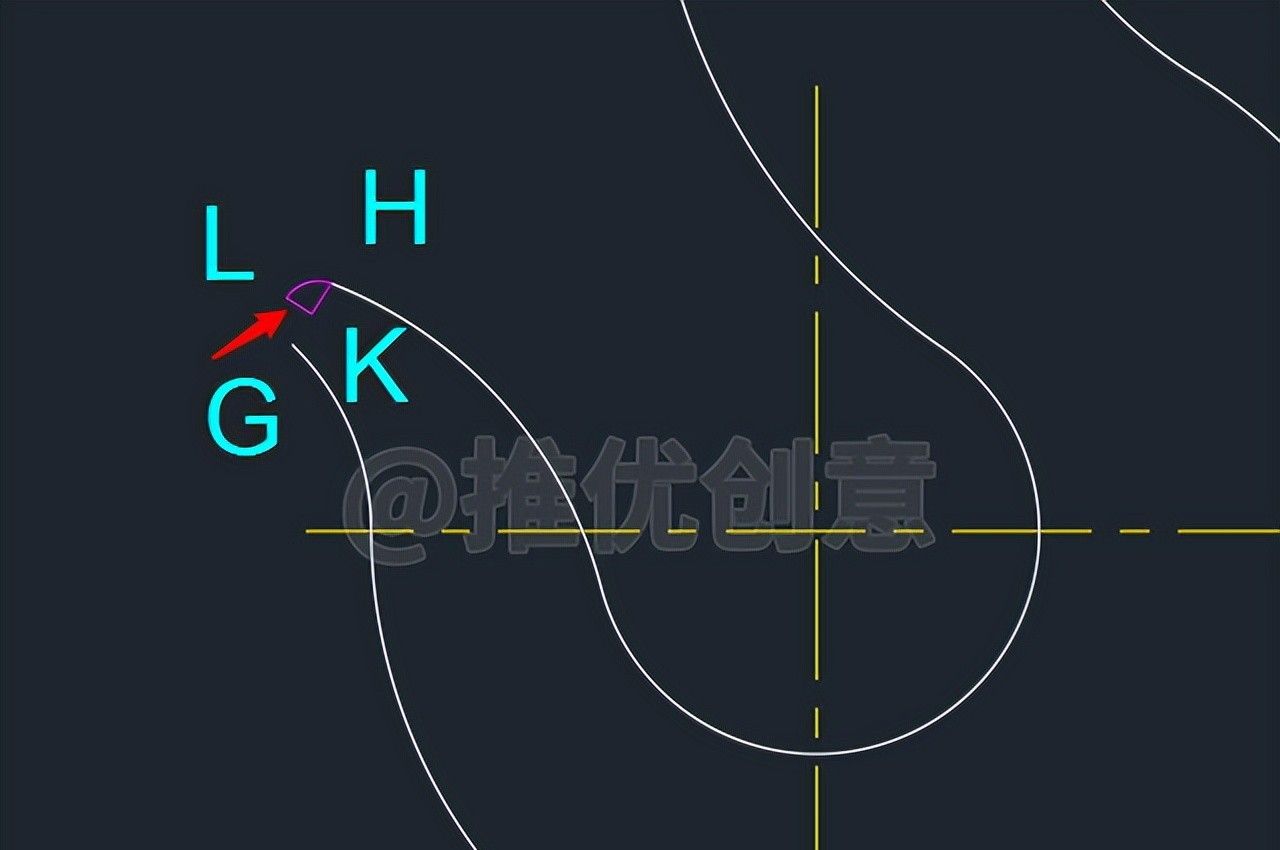

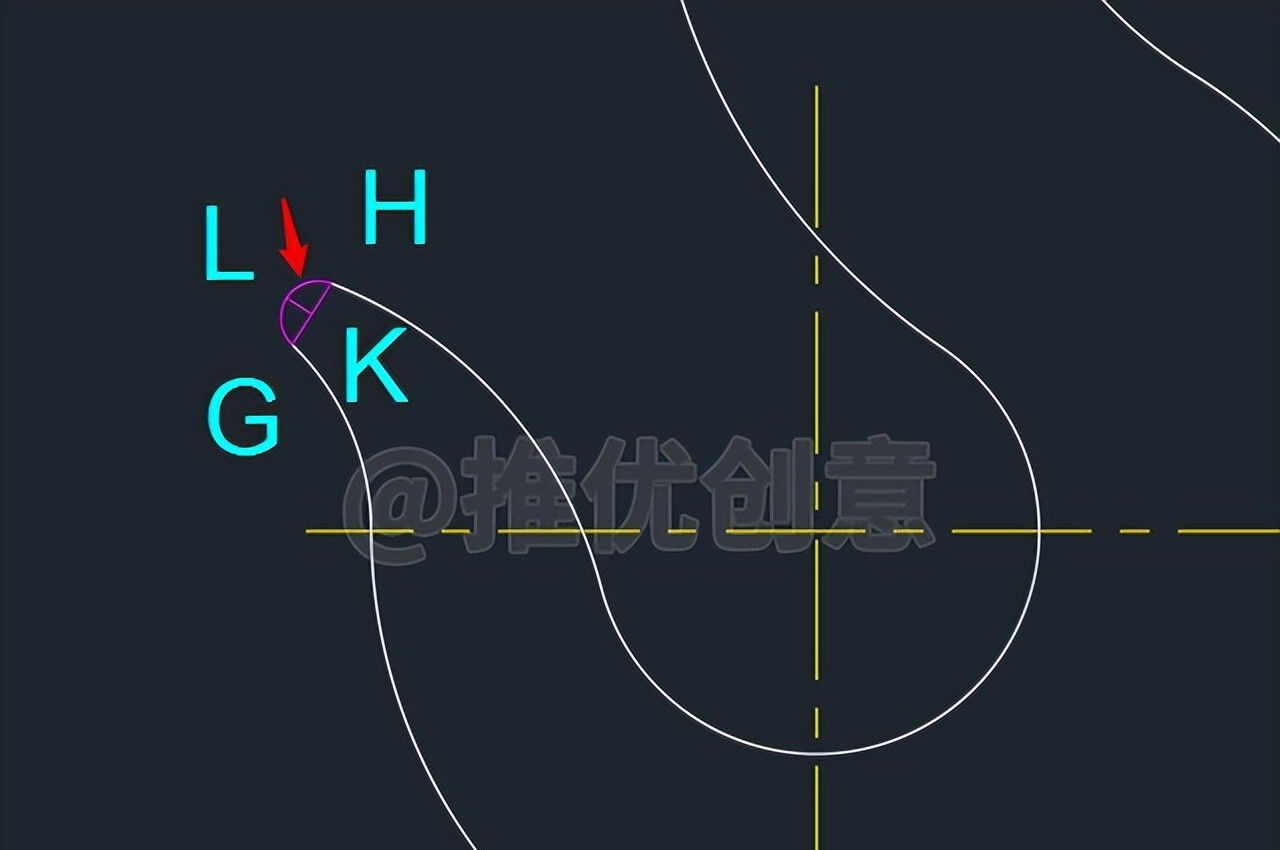

2.6、直接回车，再次启用“直线”命令，捕捉吊钩尖的红色圆弧GH的起点G、端点H绘制一条红色线段GH；捕捉红色圆弧GH的中点L、红色线段GH的中点K绘制红色中心线段LK。

2.7、命令行输入“TR”后回车，启用“修剪”命令，根据绘图需要进行修剪，完成后如下图。

2.8、直接回车，再次启用“修剪”命令，根据绘图需要进行修剪，完成后如下图。

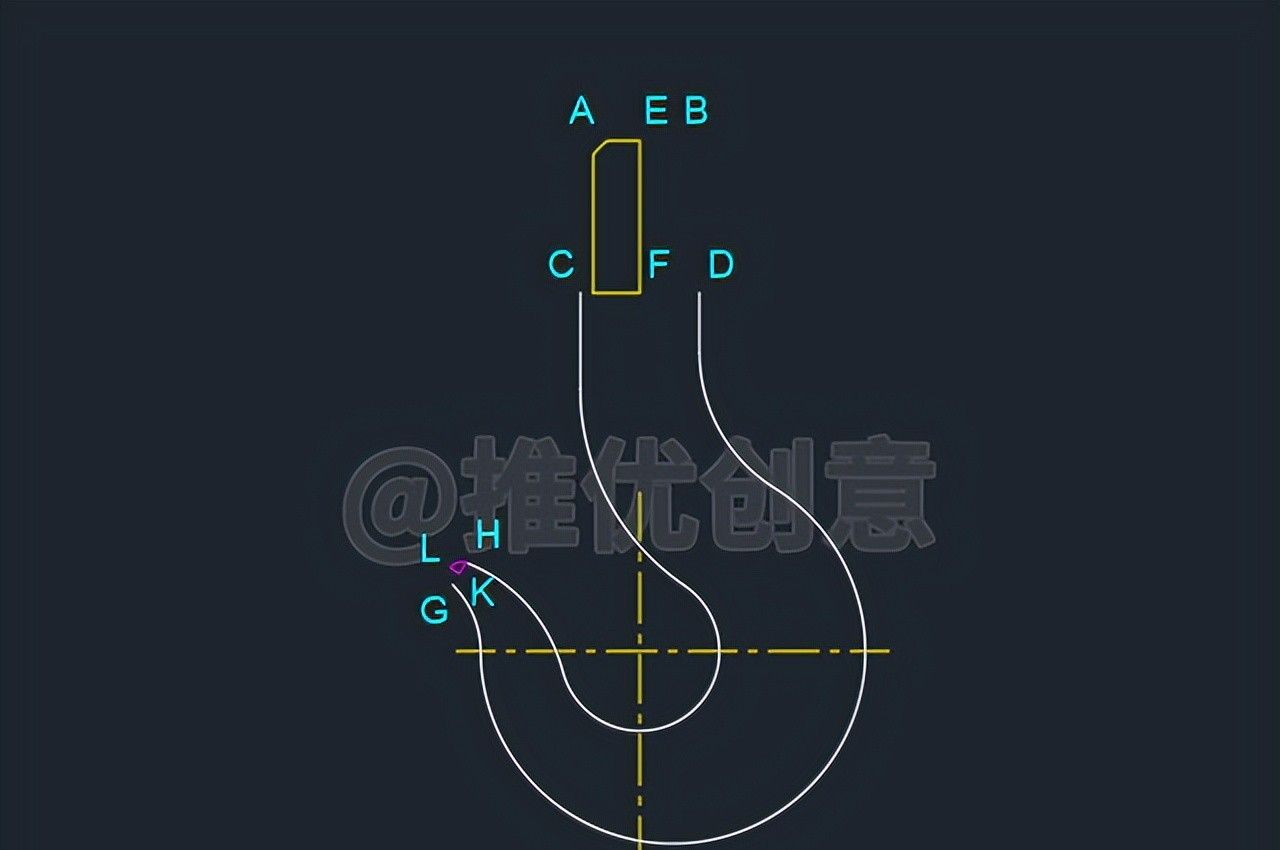

2.9、命令行输入“E”后回车，启用“删除”命令，将不再需要的黄色线段删除掉，完成后如下图。

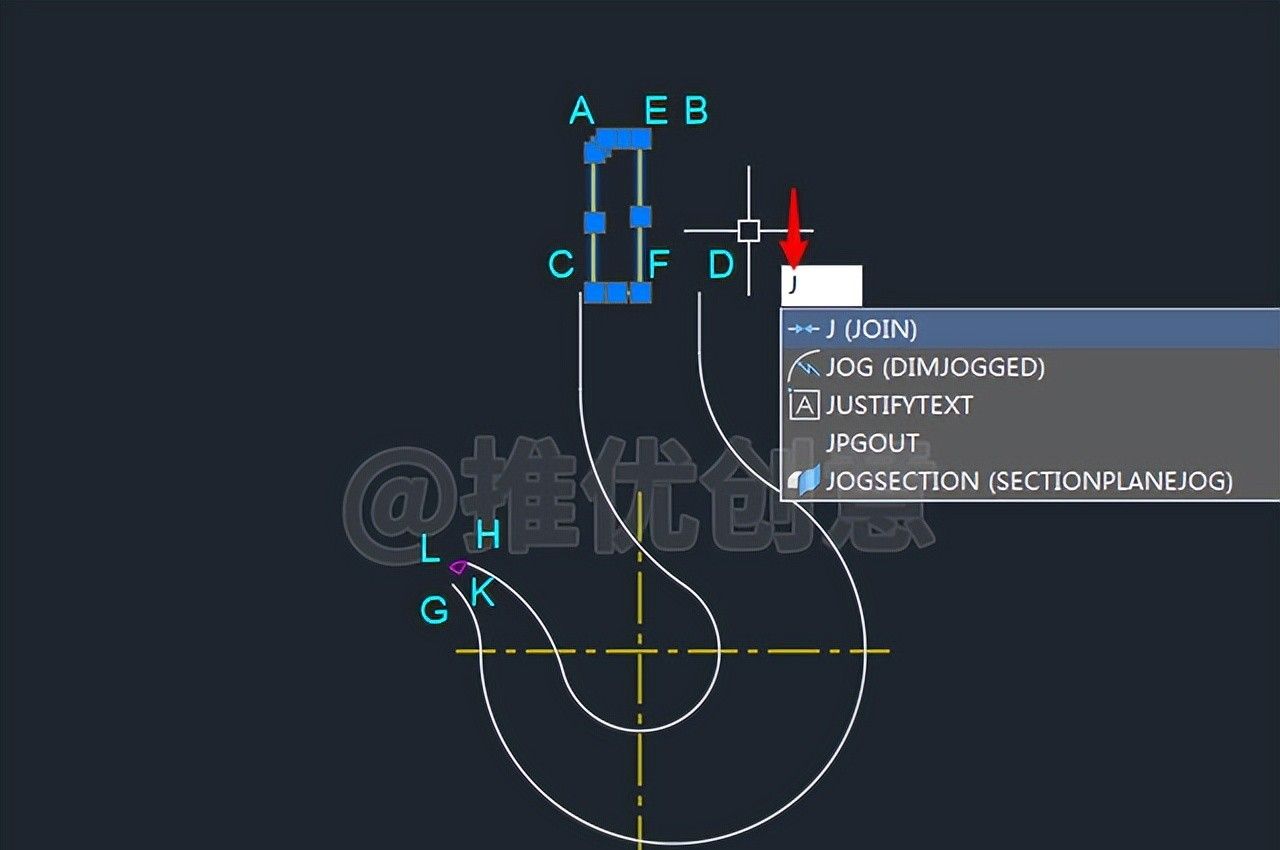

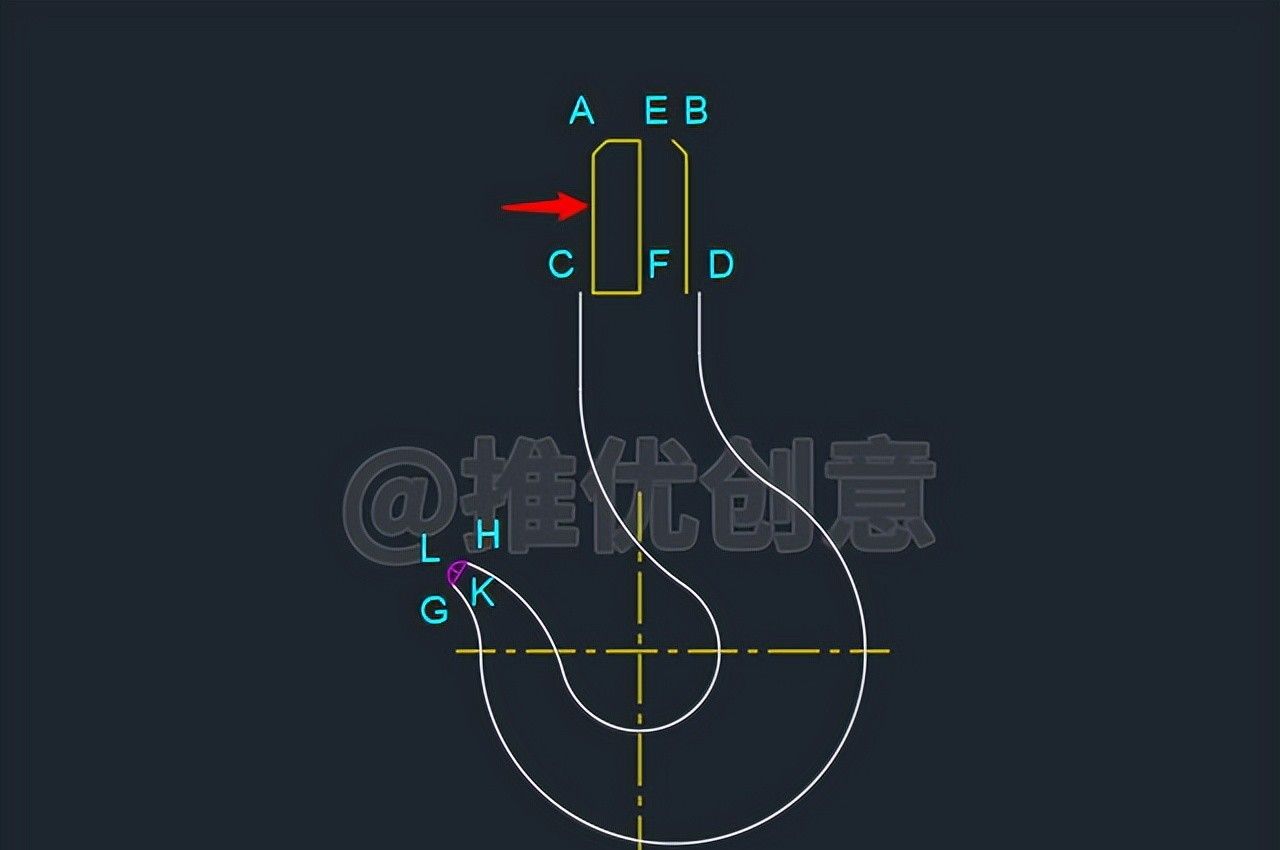

2.10、如下图所示，选中所有黄色线段，命令行输入“J”后回车，启用“合并”命令，将选中的黄色线段合并成一个黄色闭合多段线A。

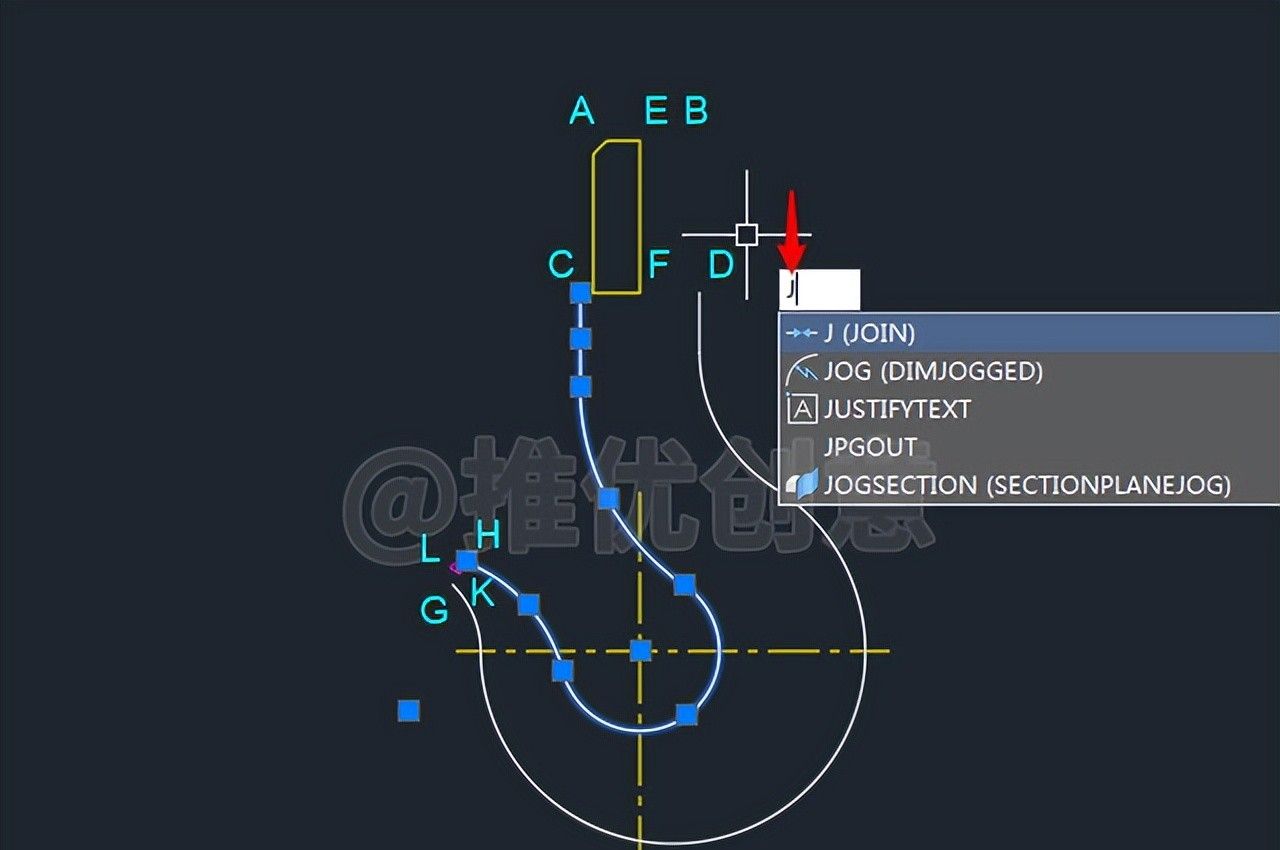

2.11、如下图所示，选中左边的白色图形对象，命令行输入“J”后回车，启用“合并”命令，将选中的白色图形对象合并成一条白色多段线C。

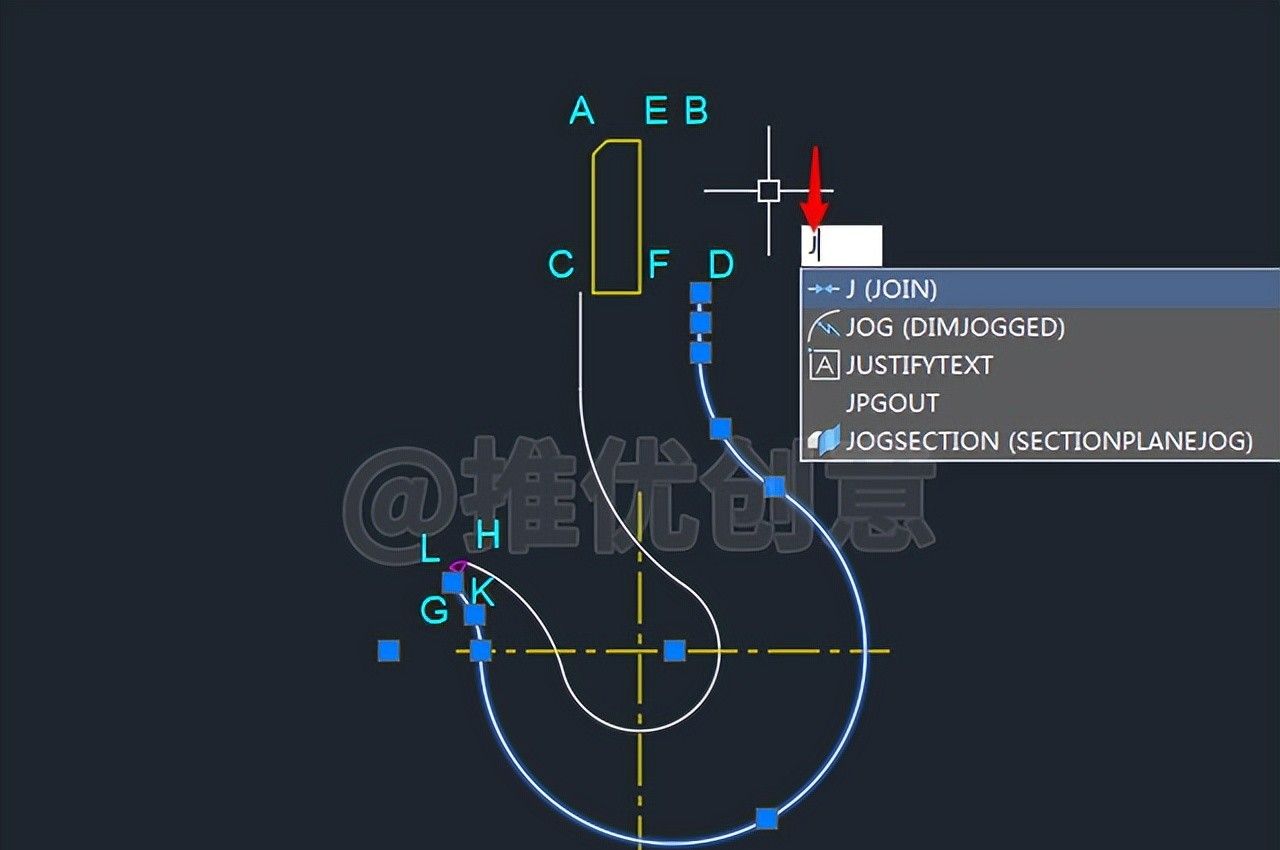

2.12、如下图所示，选中右边的白色图形对象，命令行输入“J”后回车，启用“合并”命令，将选中的白色图形对象合并成一条白色多段线D。

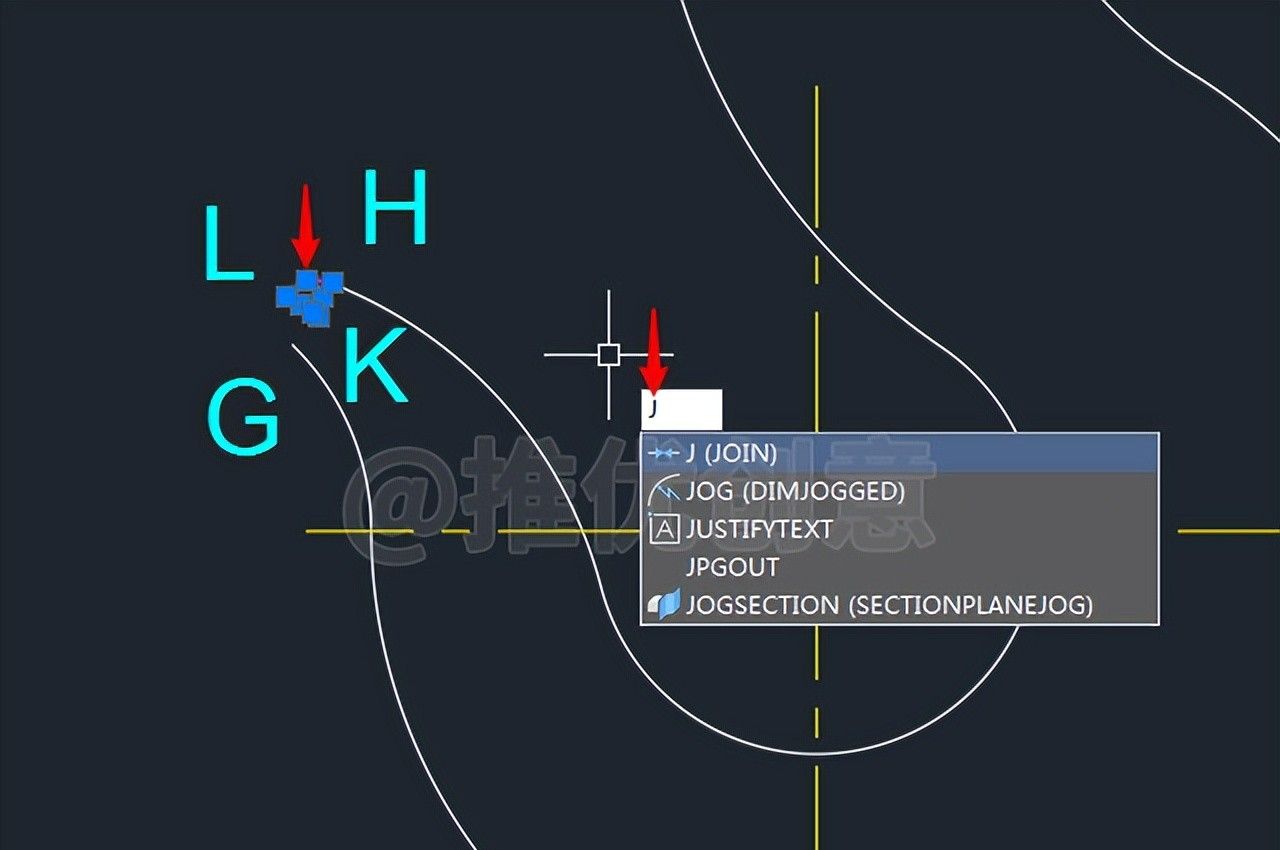

2.13、如下图所示，选中所有红色图形对象，命令行输入“J”后回车，启用“合并”命令，将选中的红色图形对象合并成一个红色闭合多段线G。

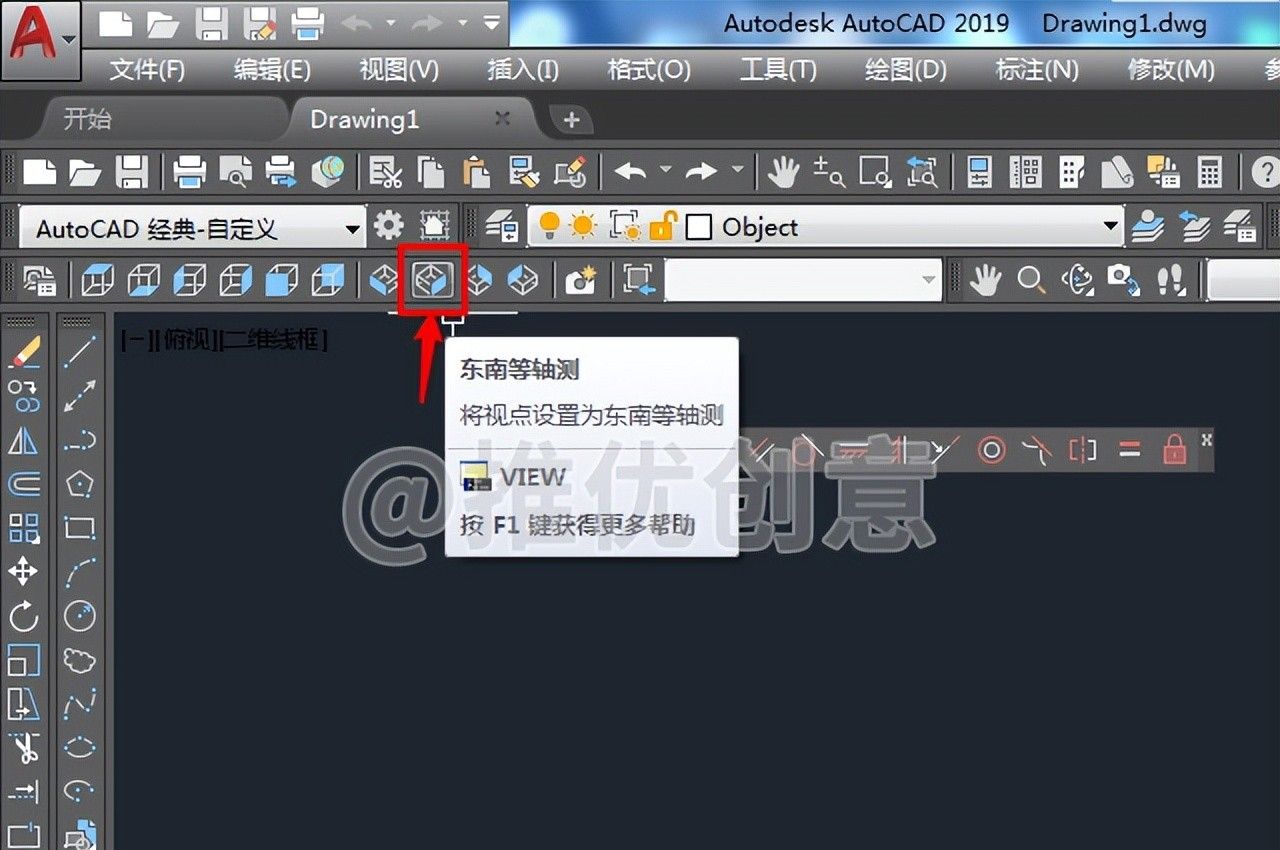

2.14、如下图所示，点击“东南等轴测”工具按钮，切换到“东南等轴测”三维视图。

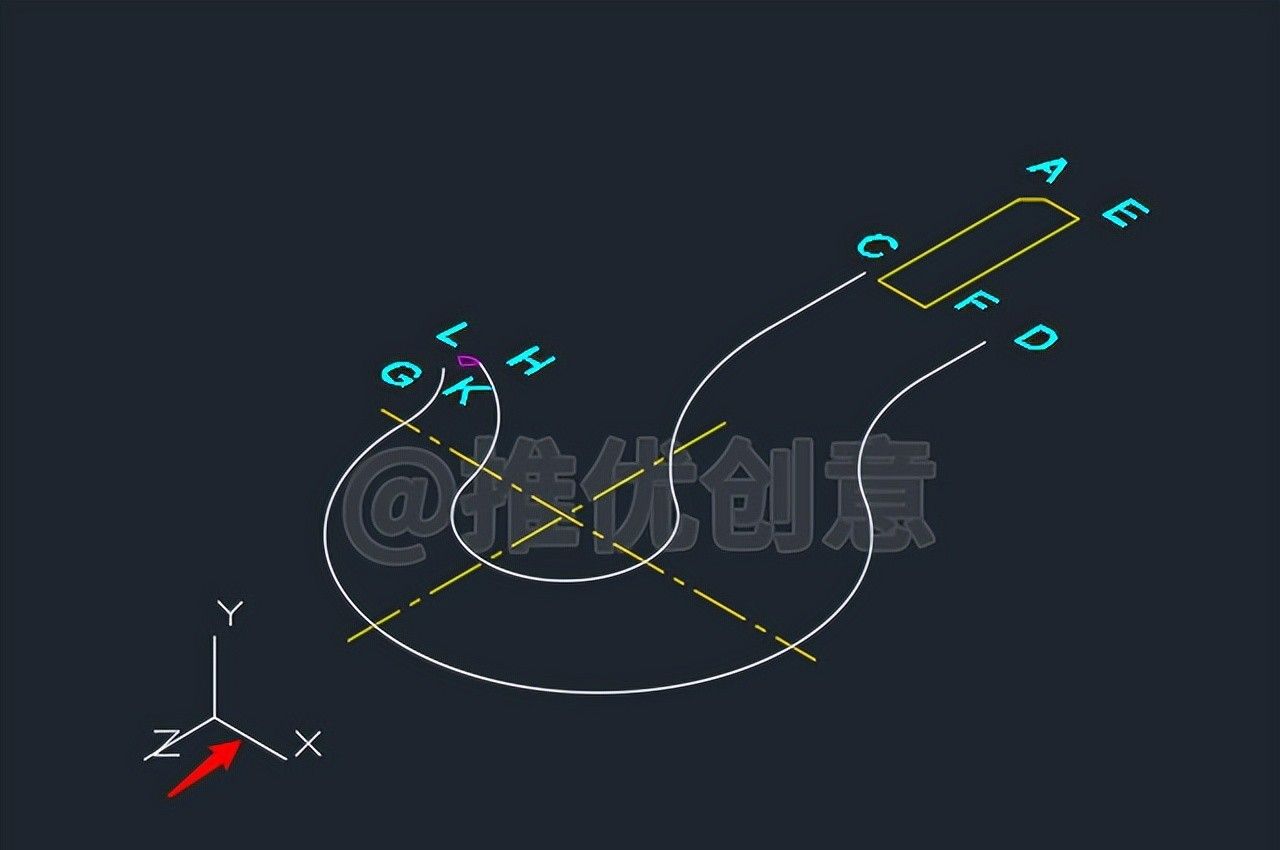

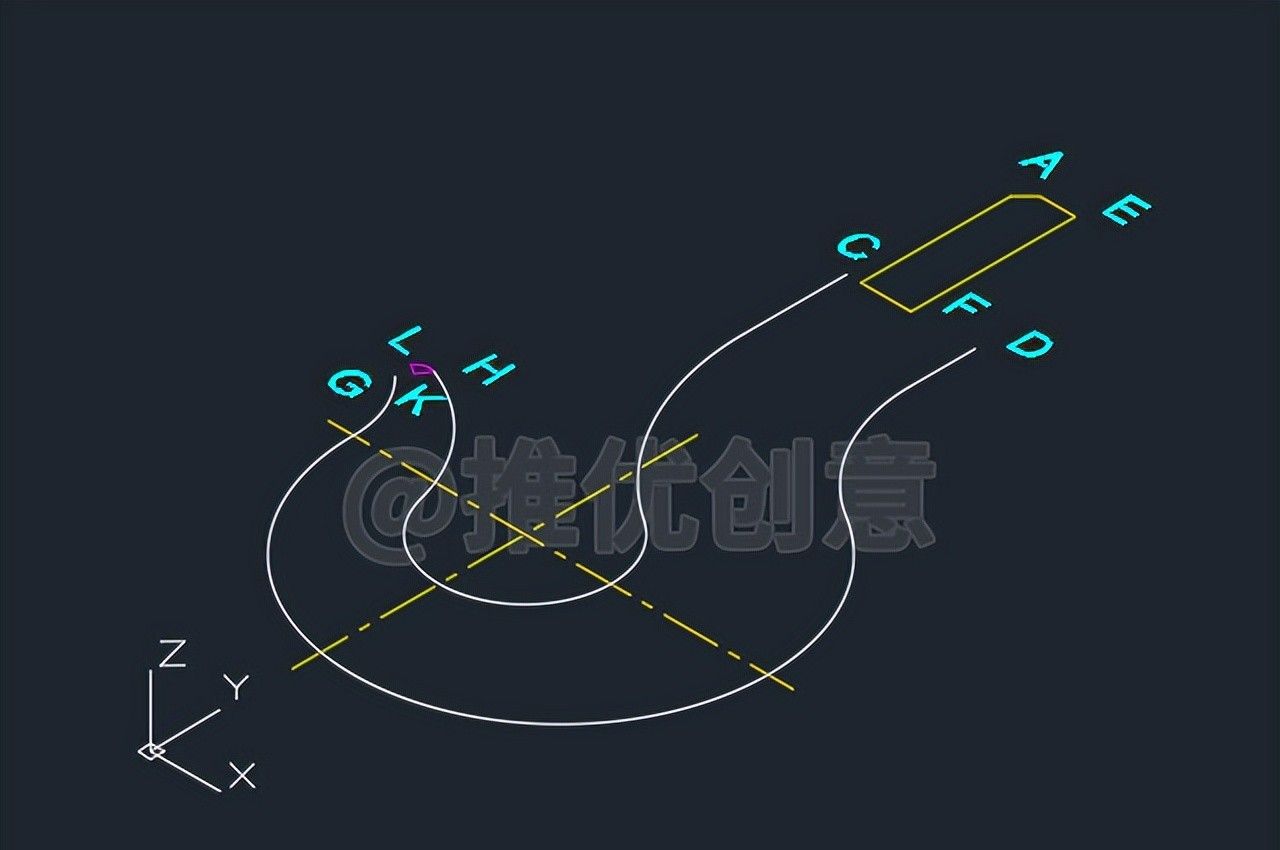

2.15、切换到“东南等轴测”三维视图后如下图。

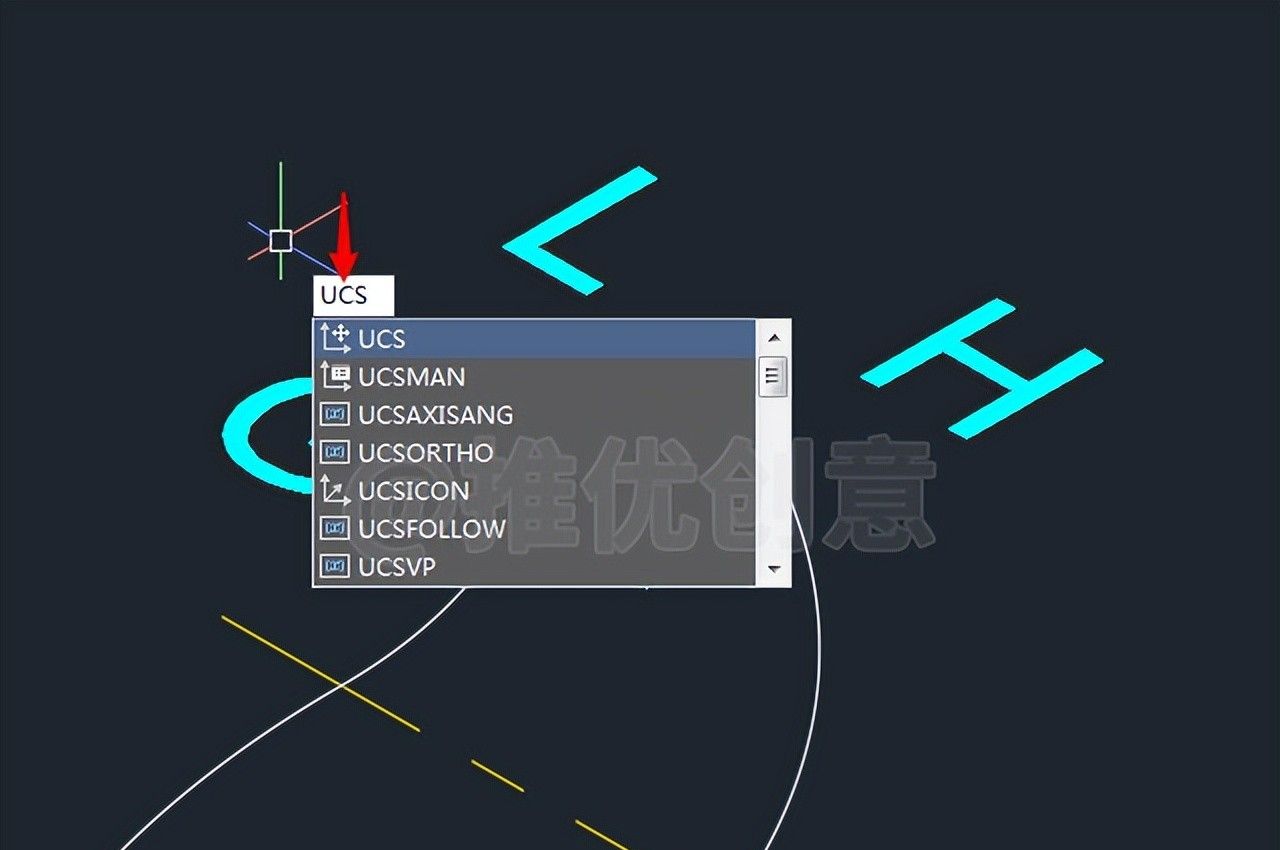

2.16、命令行输入“UCS”后回车，启用“用户坐标系设置”命令。

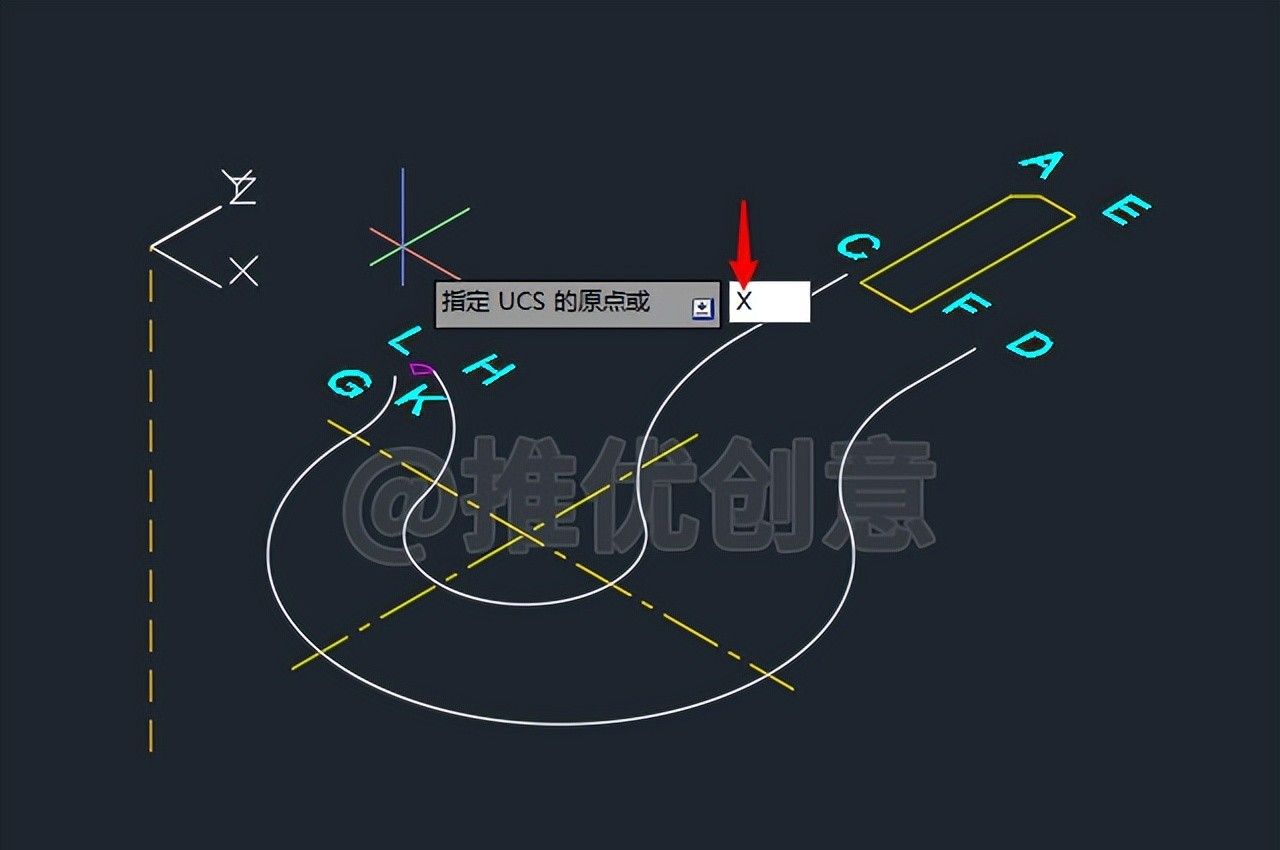

2.17、接着输入“X”后回车，选择绕X轴旋转。

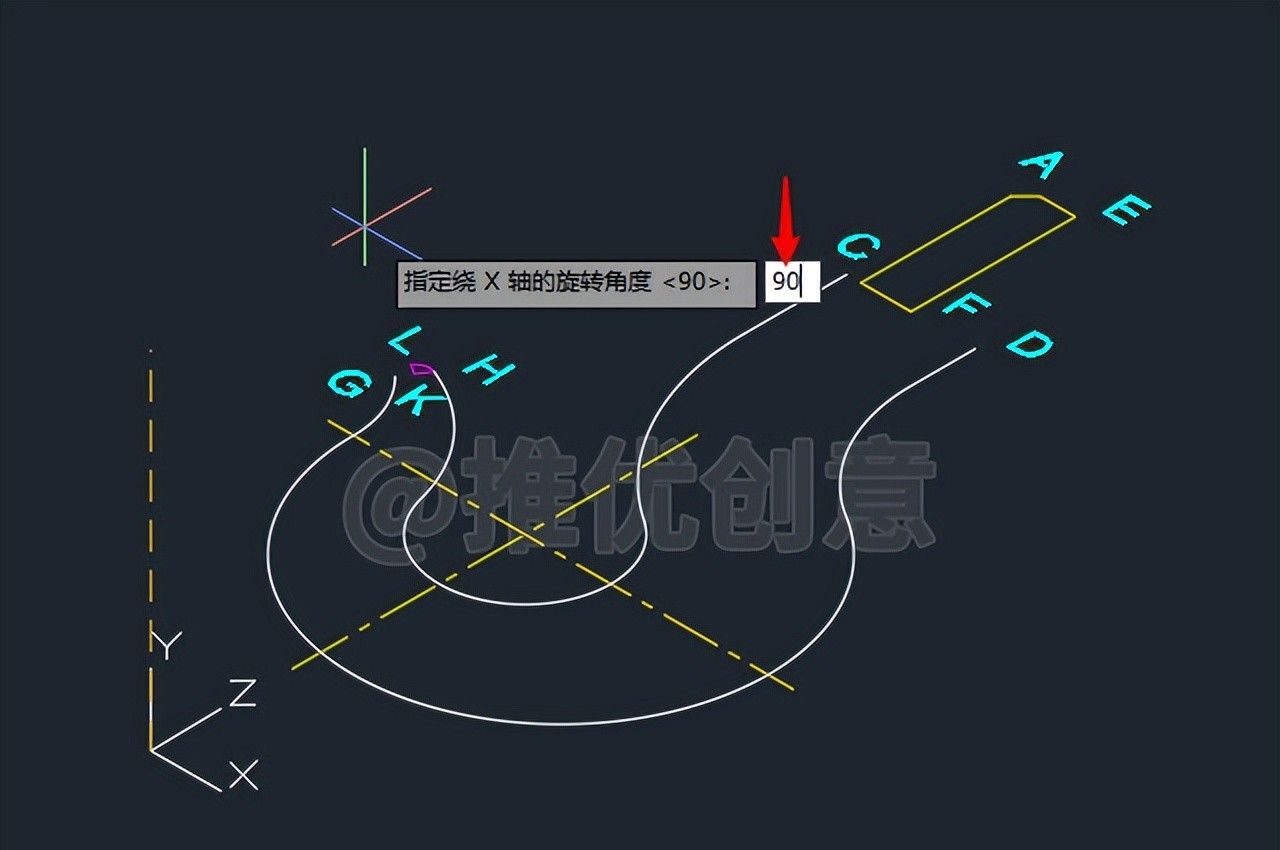

2.18、输入绕X轴旋转的角度值“90”后回车。

2.19、用户坐标系绕X轴旋转90°完成后如下图。

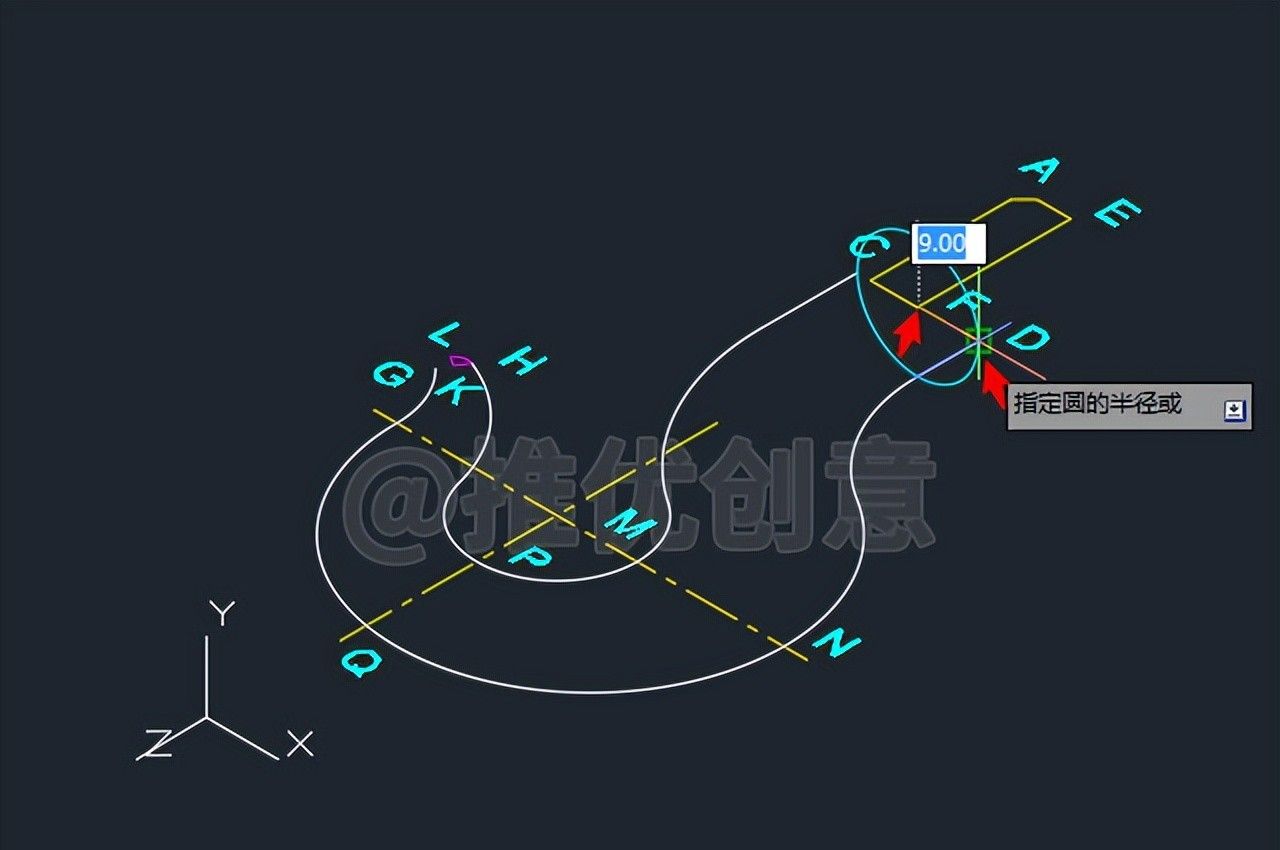

2.20、命令行输入“C”后回车，启用“圆”命令，捕捉中点F为圆心，捕捉点D指定圆的半径，绘制一个青色圆F。

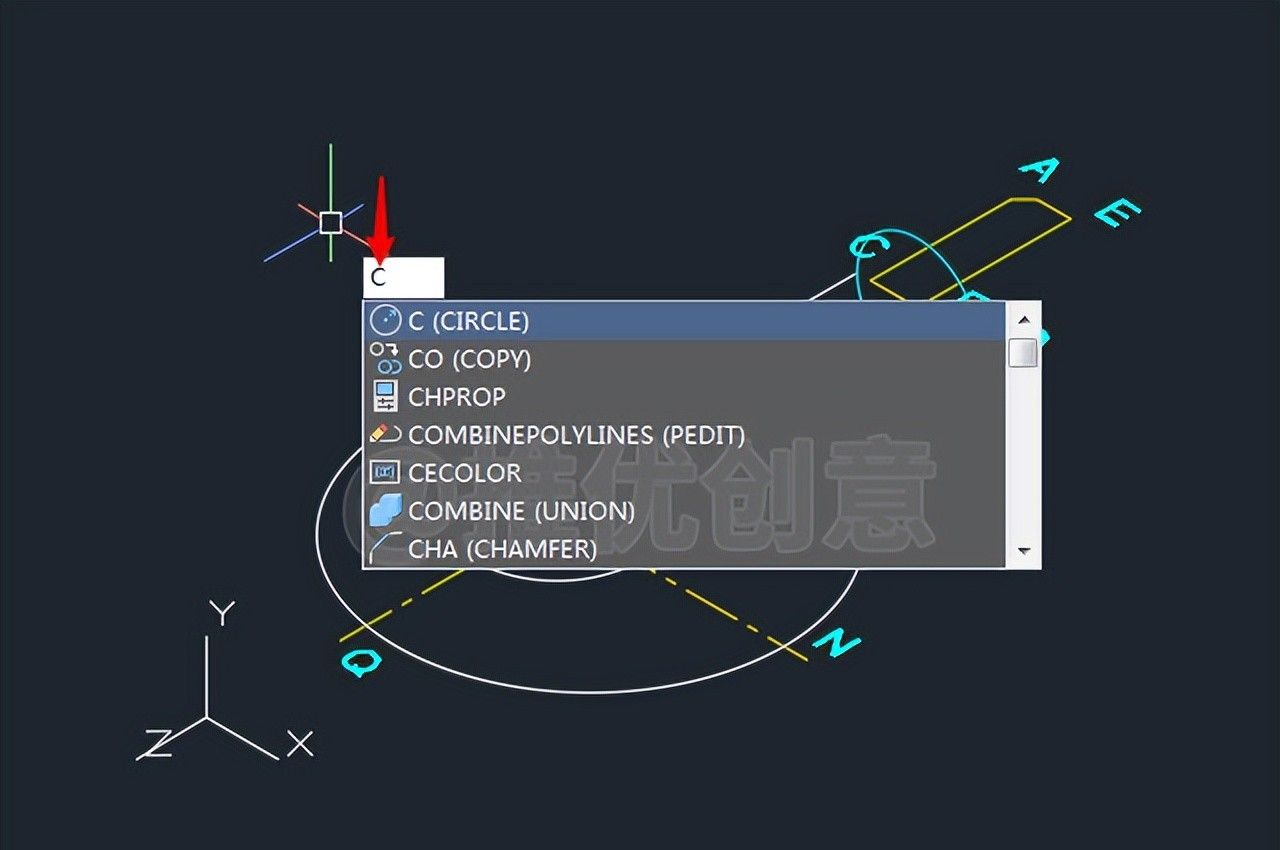

2.21、命令行输入“C”后回车，启用“圆”命令。

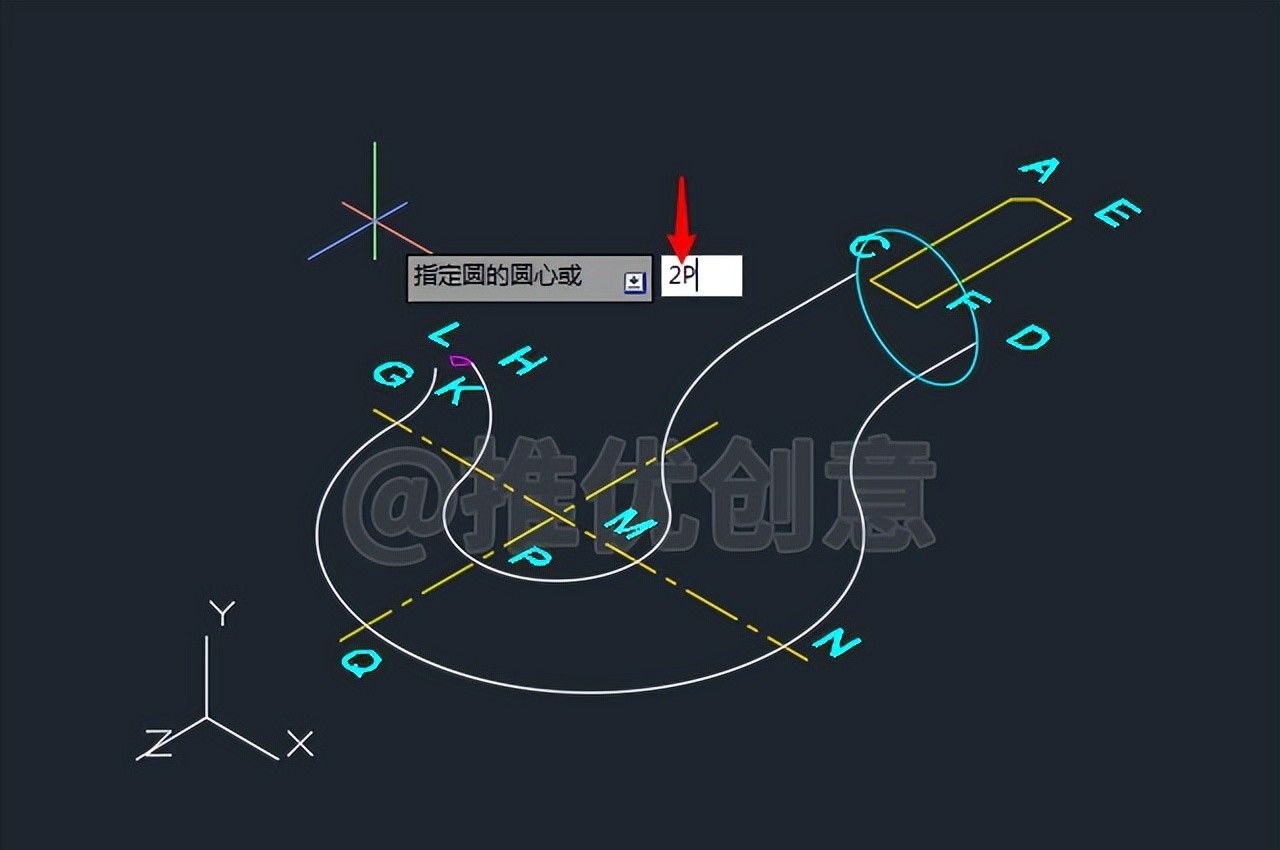

2.22、接着输入“2P”后回车，选择两点方式绘制圆。

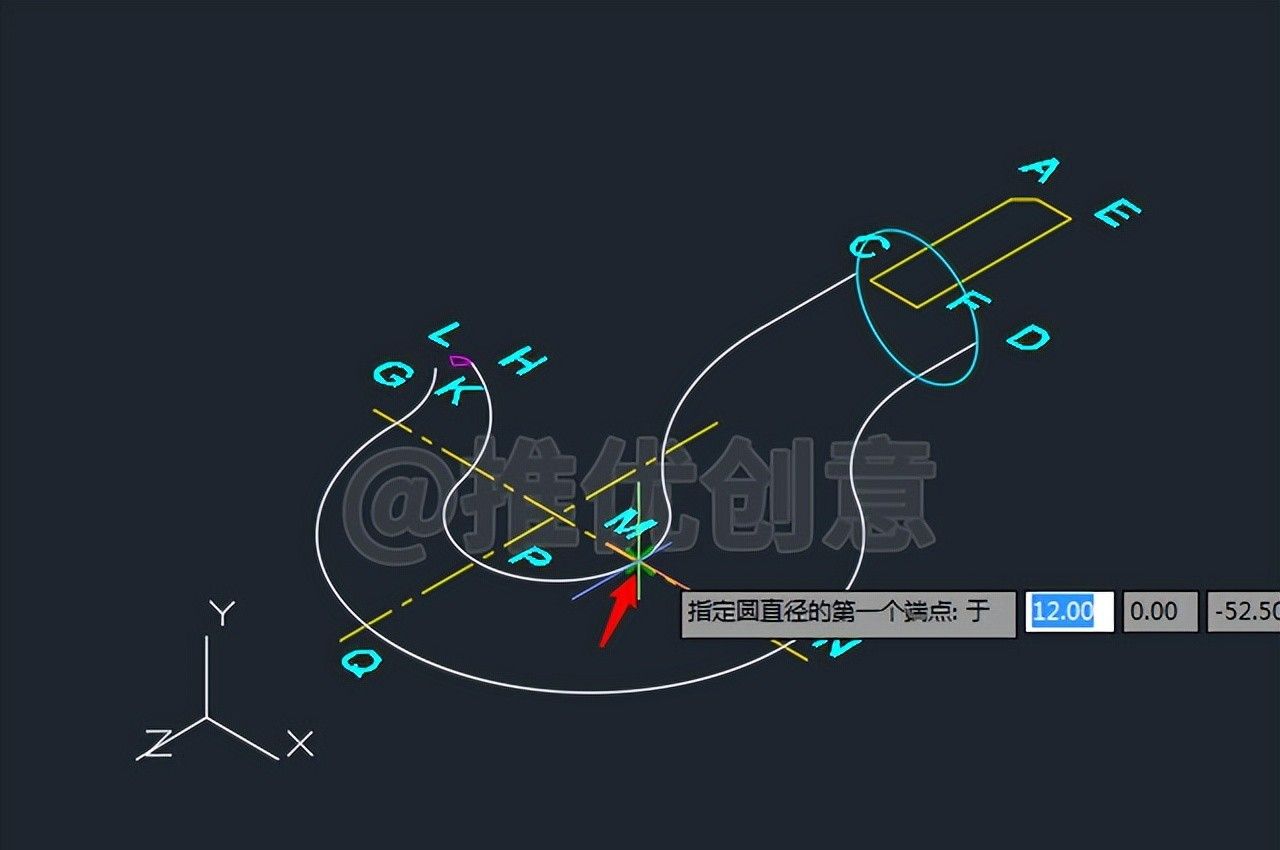

2.23、捕捉交点M作为圆的直径的第一个端点。

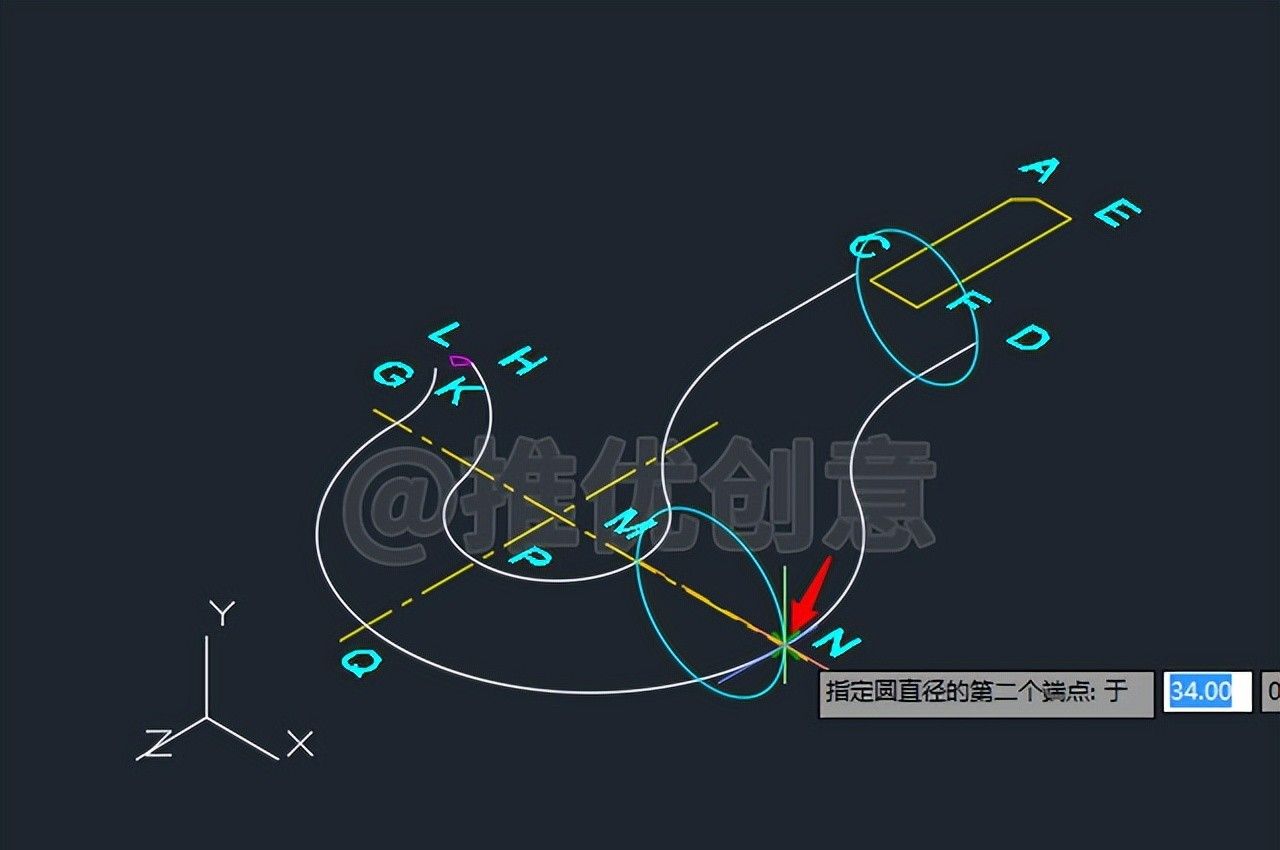

2.24、捕捉交点N作为圆的直径的第二个端点。

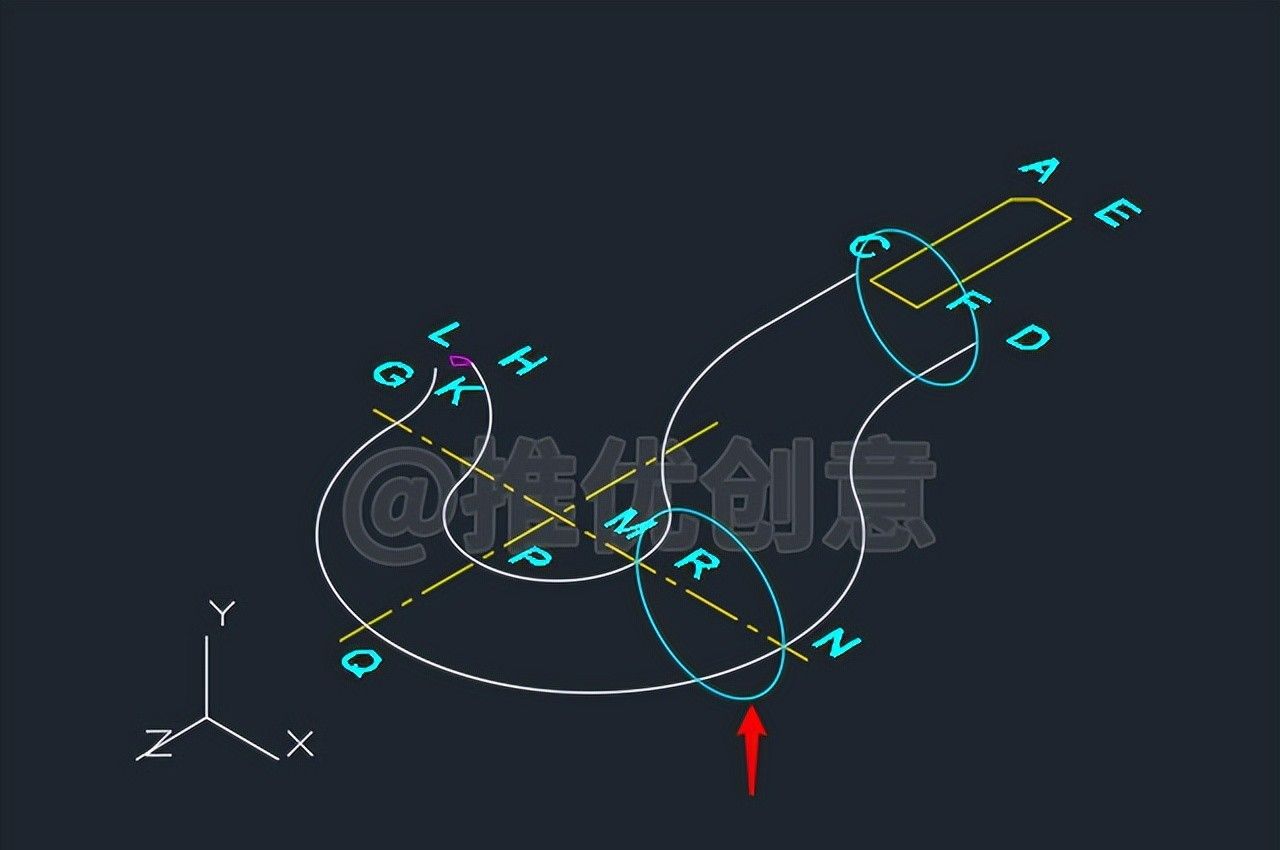

2.25、这样就通过两点方式绘制出了一个青色圆R。

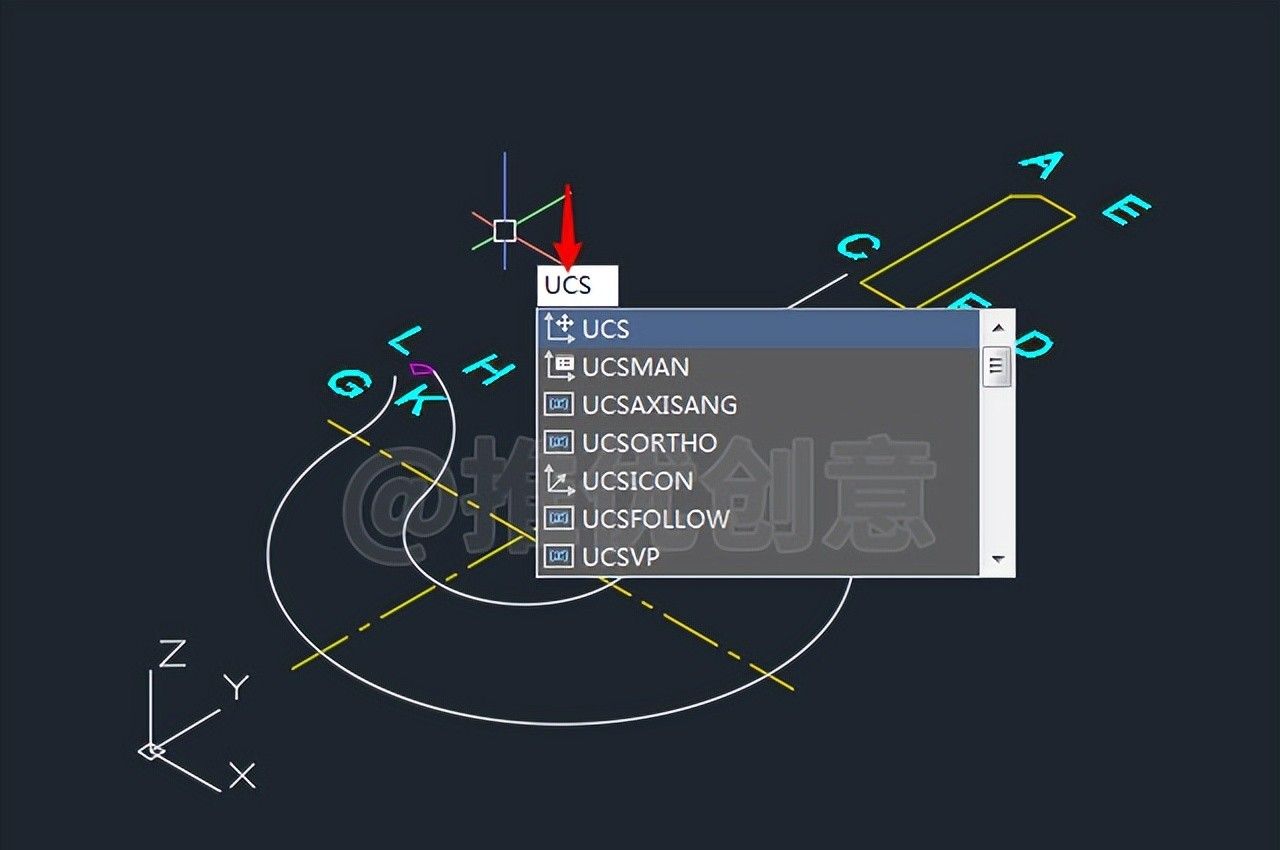

2.26、命令行输入“UCS”后回车，启用“用户坐标系设置”命令。

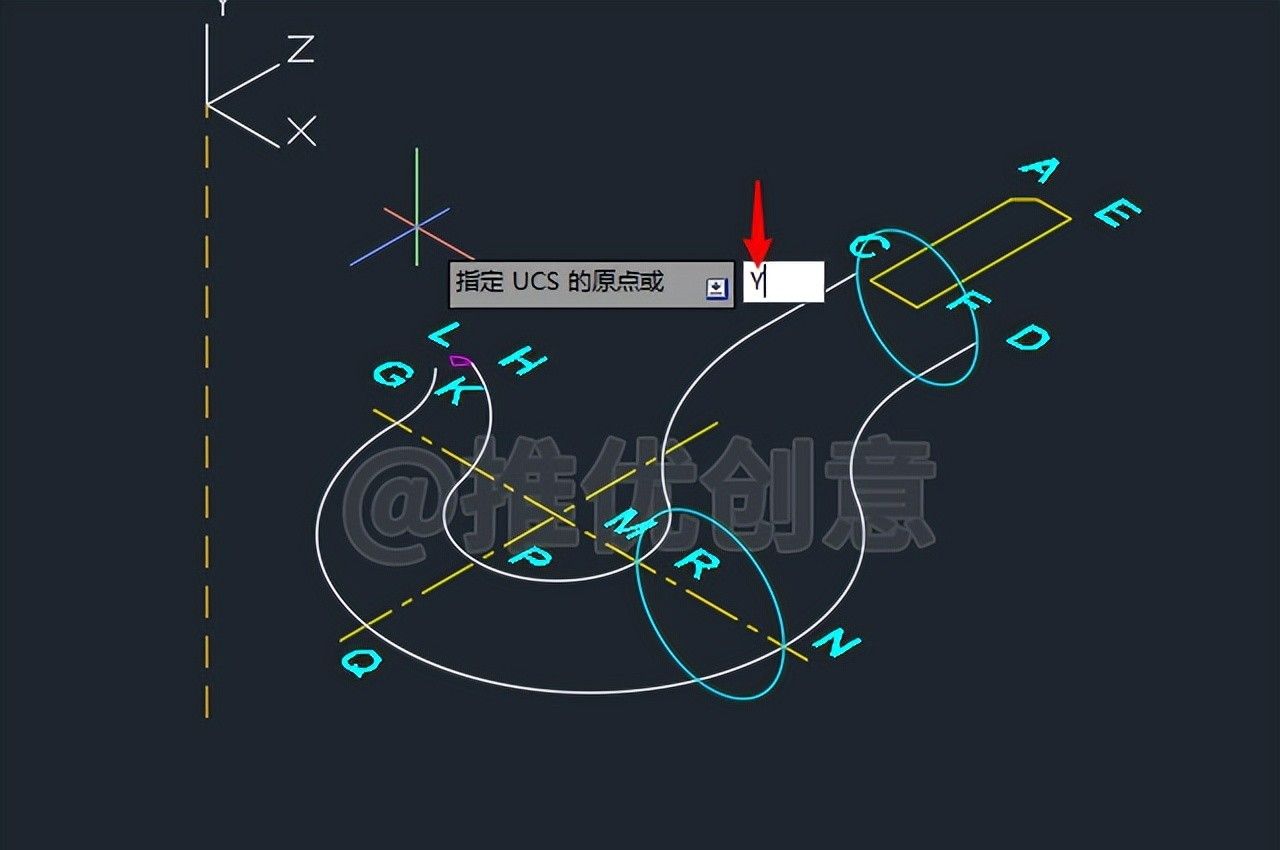

2.27、接着输入“Y”后回车，选择绕Y轴旋转。

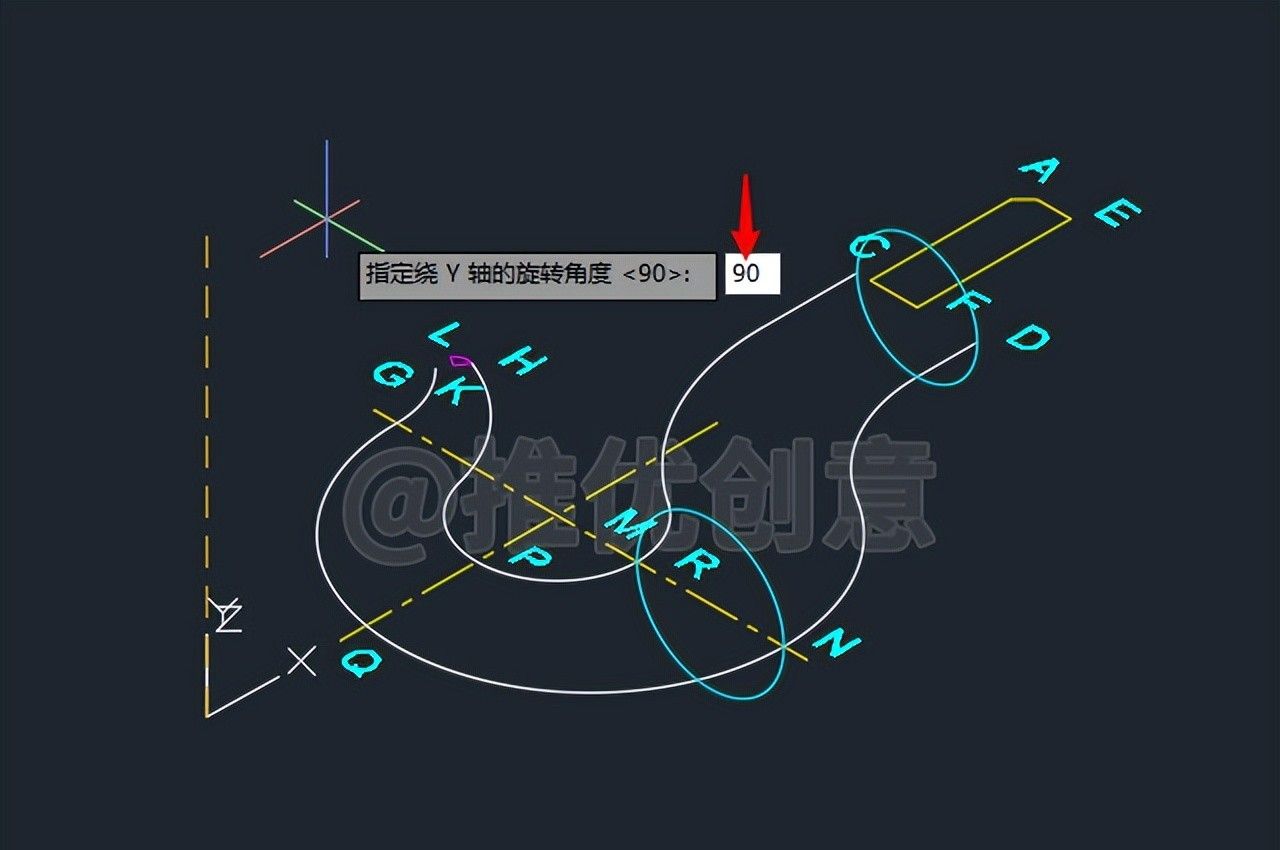

2.28、输入绕Y轴旋转的角度值“90”后回车。

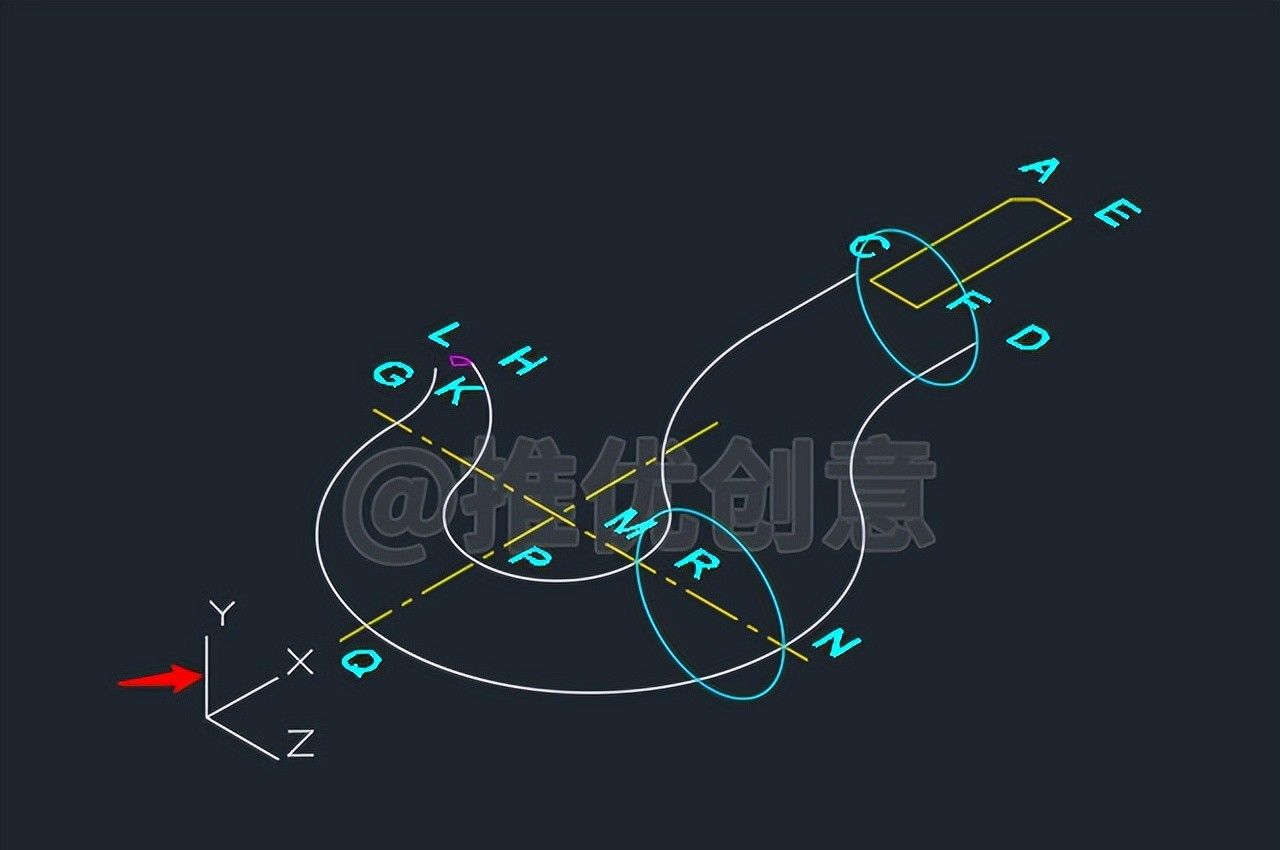

2.29、用户坐标系绕Y轴旋转90°完成后如下图。

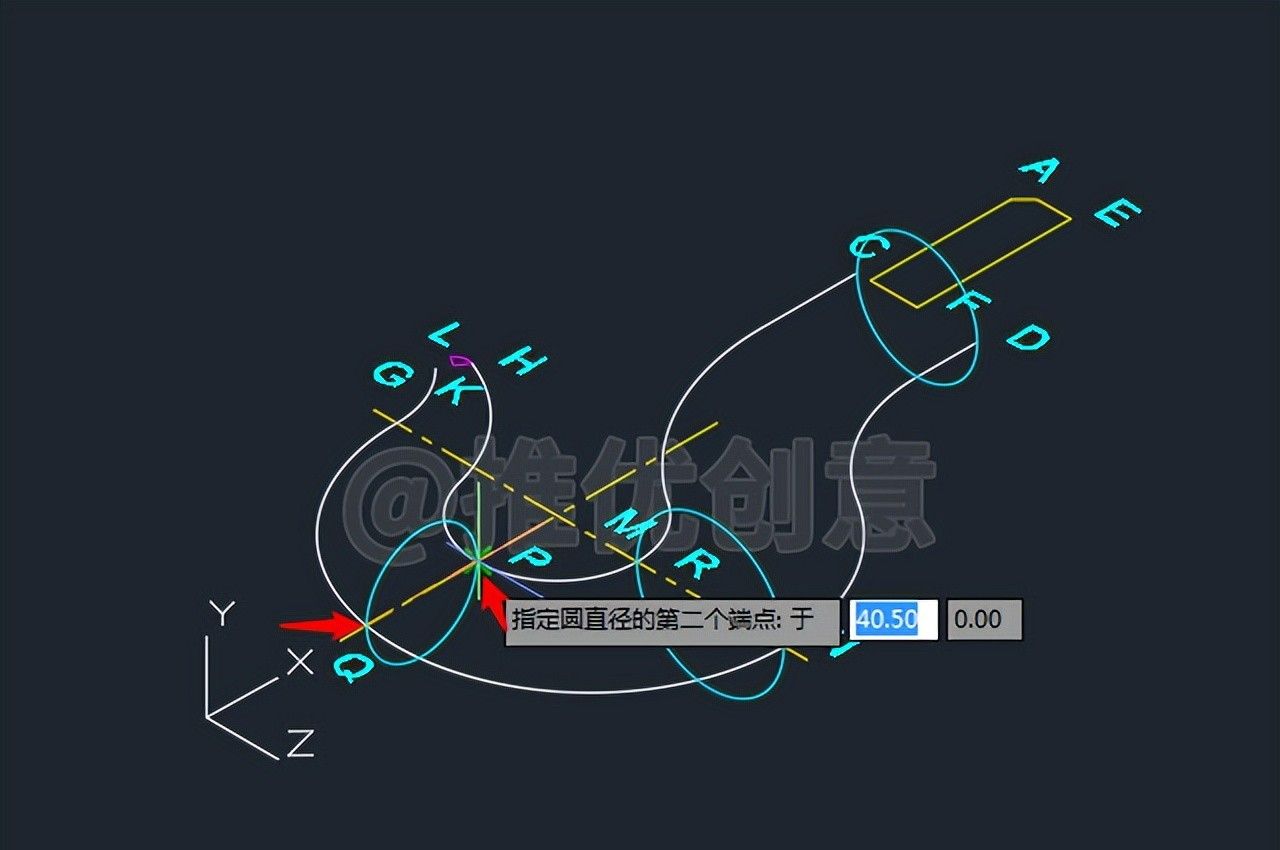

2.30、命令行输入“C”后回车，启用“圆”命令，接着输入“2P”后回车，选择两点方式绘制圆，捕捉交点Q作为圆的直径的第一个端点，捕捉交点P作为圆的直径的第二个端点，这样就通过两点方式绘制出了一个青色圆S。

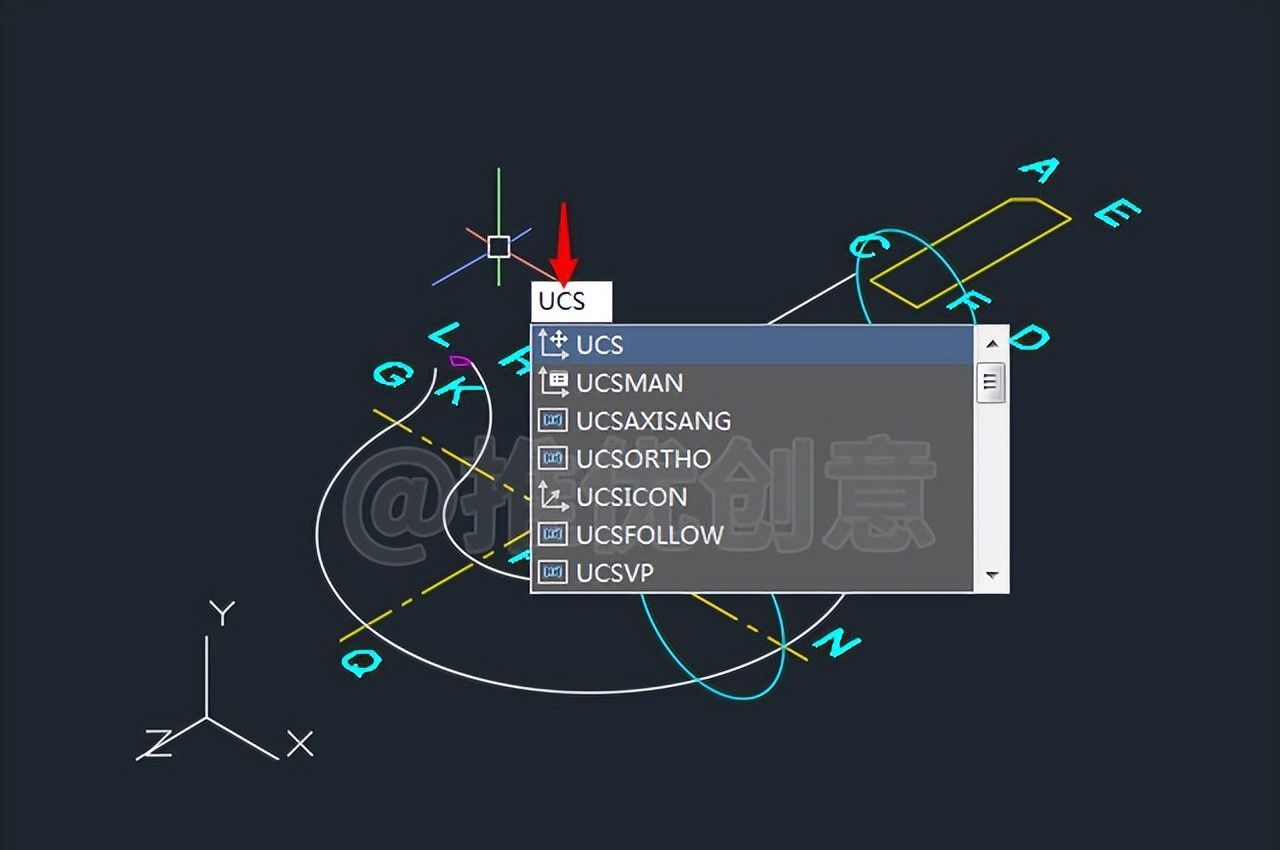

2.31、命令行输入“UCS”后回车，启用“用户坐标系设置”命令。

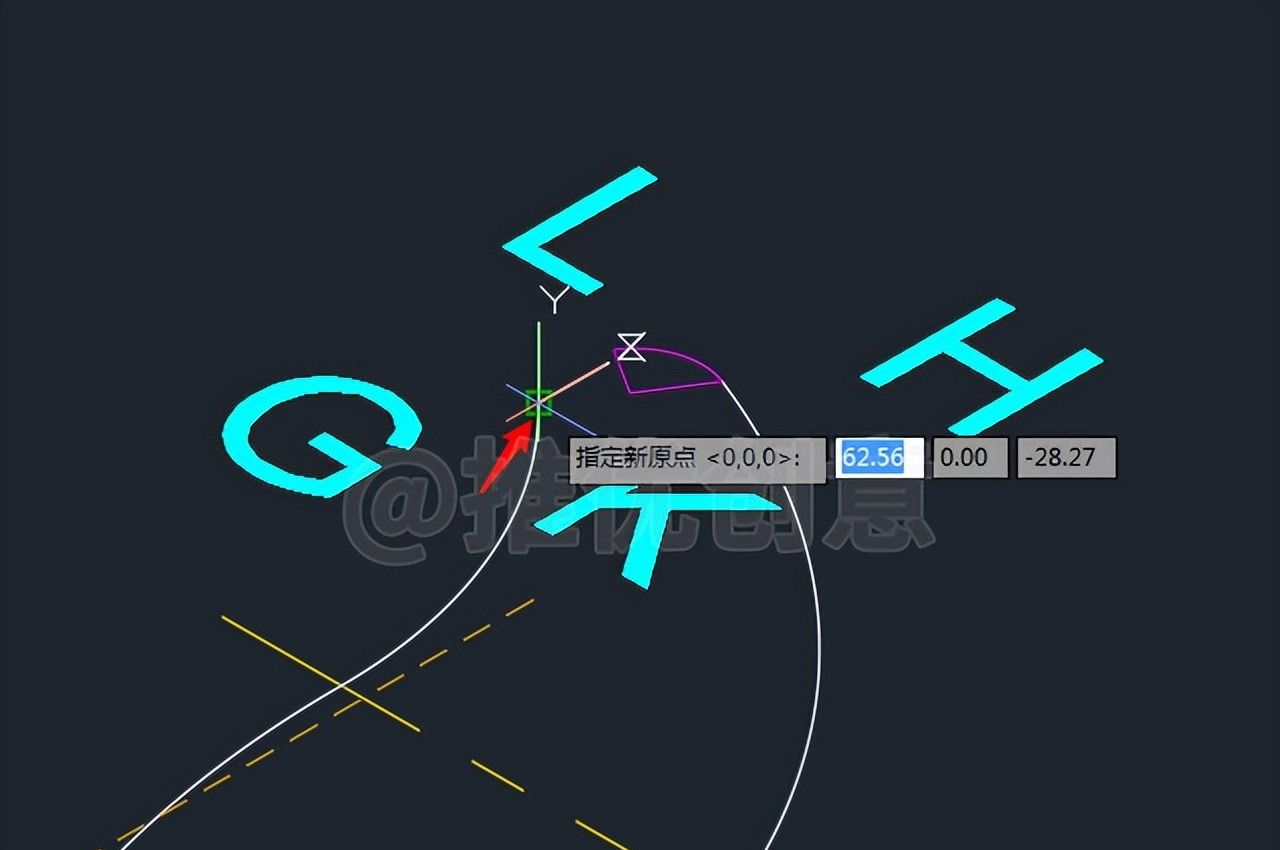

2.32、捕捉点G指定新原点。

20230706_01

（余下的步骤将在下一个教程讲解，会有更多的绘图技巧值得你去学习。）
