精简阅读版本

本文主要解决了什么问题

1. 1. 微创手术视频语义分割的高精度需求问题 ：微创手术（MIS）过程中产生大量视频数据，但现有方法在处理这些数据时面临性能瓶颈，尤其是在遮挡、纹理变化和动态光照等复杂场景下。

2. 2. 传统模型性能瓶颈问题 ：如U-Net、S3Net等模型在手术分割任务中难以突破平均IoU 75%的上限。

3. 3. Prompt依赖问题 ：当前先进的分割模型（如SAM系列）依赖人工Prompt，难以适应长时间手术视频的自动化分析。

4. 4. 密集标注耗时问题 ：手术视频数据标注工作量大且耗时，亟需减少对人工标注的依赖。

本文的核心创新是什么

1. 1. 提出CLIP-RL框架 ：将CLIP（对比语言图像预训练）与强化学习（RL）结合，构建端到端的语义分割模型，无需依赖Prompt。

2. 2. 基于强化学习的自适应残差校正机制 ：通过RL Agent动态调整分割输出，提升分割边界精度，尤其在区分手术器械与邻近组织时具有临床意义。

3. 3. 课程学习策略引导训练过程 ：采用渐进式训练策略，先强调分割损失，再逐步引入强化学习损失，提升模型训练稳定性和最终性能。

4. 4. 多分辨率编码器-解码器结构优化 ：利用冻结的CLIP视觉Transformer作为编码器，结合轻量级解码器，有效提取语义信息并恢复空间细节。

结果相较于以前的方法有哪些提升

1. 1. 在EndoVis 2017数据集上达到74.12% mIoU ，优于当前主流模型如TransUNet、SurgicalSAM等。

2. 2. 在EndoVis 2018数据集上实现81% mIoU和88% Dice分数 ，显著优于SegFormer、AdaptiveSAM和nn-UNet等SOTA模型。

3. 3. 在多个手术器械和解剖结构类别中表现最优 ，如IS（0.93）、夹具（0.85）、小肠（0.97）等。

4. 4. 具备良好的鲁棒性 ：在遮挡、动态光照、纹理变化等挑战性场景下仍保持稳定性能。

局限性总结

1. 1. 对特定类别分割效果有限 ：如在EndoVis 2018数据聚焦，CLIP-RL在CK（Cooking Kit）和Thread类别上的表现弱于SegFormer，说明某些复杂结构仍存在优化空间。

2. 2. 未充分利用视频时序信息 ：当前模型主要基于单帧图像处理，未思考手术视频中的时间连续性和动态变化，限制了对运动模式的建模能力。

3. 3. 模型复杂度与实时性问题 ：虽然模型在性能上表现优异，但其基于CLIP的架构可能在计算资源和推理速度方面存在限制，影响临床实时应用。

4. 4. 泛化能力需进一步验证 ：目前评估仅基于EndoVis两个数据集，未来需在更多手术类型和设备来源的数据上验证模型泛化能力。

深入阅读版本

导读

理解手术场景能够为患者提供更优质的医疗服务，尤其是在微创手术（MIS）过程中产生的海量视频数据。处理这些视频能够为训练复杂模型生成宝贵资源。本文介绍了CLIP-RL，一种专为手术场景语义分割设计的全新对比语言图像预训练模型。CLIP-RL提出了一种新的分割方法，该方法结合了强化学习和课程学习，能够在整个训练流程中持续优化分割 Mask 。CLIP-RL在不同光学设置下表现出鲁棒性能，如遮挡、纹理变化和动态光照等，这些均构成显著挑战。CLIP模型作为强劲的特征提取器，能够捕捉丰富的语义上下文，从而增强器械与组织的区分度。强化学习模块通过迭代动作空间调整，动态优化预测结果。作者在EndoVis 2018和EndoVis 2017数据集上评估了CLIP-RL。CLIP-RL达到了81%的平均IoU（IoU），优于当前最优模型，并在EndoVis 2017数据集上取得了74.12%的平均IoU。这一卓越性能得益于对比学习与强化学习及课程学习的结合。

1. 引言

微创手术（MIS）已在多个专科领域取代了传统开腹手术[1]，这得益于其显著的优势，如减少出血量[2]、减轻术后疼痛[3]以及更快的恢复时间[4][5]。MIS通过高分辨率手术摄像头[6]生成大量视觉数据，为通过计算机辅助分析[8][9]提升手术效果和进行手术培训提供了前所未有的机遇。不过，场景的巨大多样性以及视频的庞大体积[10]，这些视频有时可能长达数小时，使得数据标注[12]工作既费力又耗时[11]。

近年来，分割方法的新进展表明传统卷积方法已经遇到了性能 Bottleneck 。大多数基础模型未能超过平均IoU（mIoU） ，例如S3Net [13]、MATIS Frame [14]和U-Net [15]。随着视觉语言模型（VLMs）的革新，分割一切模型（SAM）[16]已成为最先进的方法，在 Mask 生成方面表现出色。该模型已被针对不同领域进行微调，许多适配方案专门为手术领域定制，如Track Anything [17]、PerSAM [18]和SurgicalSAM [19]。不过，它们对 Prompt 的依赖性使得分析长时间的手术视频变得不切实际 [20]。

为解决密集分割工作中的劳动密集问题，作者提出了一种利用预训练的视觉语言模型（VLM）进行手术器械分割的新框架，从而最大限度地减少人工标注的需求。CLIP-RL结合了基于ResNet的CLIP模型和轻量级解码器，并呈现了一种受强化学习启发的自适应机制。

2. 背景和相关工作

语义图像分割在医学影像（例如肿瘤检测）[21]和机器人技术（例如手术辅助）[22]中应用广泛。传统方法，如阈值处理和边缘检测[23]，在处理复杂纹理和光照变化时存在困难。基于深度学习的方法，特别是卷积神经网络（CNN）和视觉Transformer（ViT），通过捕捉图像的层次化和上下文特征，显著提升了分割效果。

A. 卷积神经网络用于分割

卷积神经网络（CNNs）通过捕捉空间层次结构革新了分割技术。U-Net [15] 是一种编码器-解码器模型，在医学影像中广泛用于准确分割 [24], [25]。不过，CNNs 在处理长距离依赖和全局上下文理解方面存在困难。

B. 用于分割的视觉Transformer

ViTs [26] 使用自注意力机制来捕获局部和全局特征。ViTs 在具有大空间上下文的任务中（例如全身MRI分割[27]）表现出优于CNN的性能。Segmenter和SETR [28], [29] 等模型实现了当前最佳性能，但需要大量数据集和高计算资源，限制了实则时应用。

C. 混合CNN-Transformer架构

混合模型结合卷积神经网络（CNN）进行局部特征提取与Transformer进行全局推理。TransUNet提升了医学分割（例如前列腺MRI）的性能[30][31]。SegFormer用Transformer替代卷积解码器，在多种领域（如航空图像分割）中取得了稳健的结果[32]。

D. 视觉语言模型（VLMs）用于分割

视觉语言模型（VLMs）将文本描述与图像数据相结合，提升了泛化能力和可解释性。CLIP实现了零样本分割，辅助罕见肿瘤检测[33]。BLIP增强了医学标注的自监督学习[34]。在机器人手术中，VLMs支持实时解剖结构高亮，优化手术决策[35]。这些模型推动分割技术向更可解释的AI驱动应用方向发展。

CLIP-RL采用冻结的CLIP编码器作为编码器-解码器分割网络的核心。CLIP的对比学习范式在特征空间中聚类语义类似的图像，同时将不类似的图像推开，从而生成鲁棒、可迁移的表明[19][37]。Radford等人(2021)证明CLIP在超过30个分类数据集上实现了强劲的零样本迁移，其性能往往与特定任务模型相当甚至超越[33]。相比之下，如DINOv2[9]等自监督视觉Transformer在ImageNet的线性 Prob 评估中达到85.8%的Top-1准确率，但并未利用任何语言监督[9]。重大的是，在一个涵盖117个分类数据集的行业基准测试中，CLIP RN50×4-highres在80%的任务中表现最佳，而DINOv2仅占20%[7]。因此，CLIP提供了一种真正的零 Prompt 特征提取器——类似于纯视觉方法——同时展现出卓越的迁移性能。

3. 方法

A. 方法概述

CLIP-RLCLIP-RL集成了两个关键组件，如图1所示：一个多分辨率编码器-解码器分割网络和一个基于强化学习（RL）的模块。CLIP模型作为模型的编码器，捕获输入特征。

生成的特征图被传递到一个轻量级解码器以生成分割logit。最后，基于强化学习的细化模块作为一个自适应决策者，通过应用残差校正[38]来调节初始分割输出。训练过程由一个混合损失函数指导，该函数结合了传统的分割损失（交叉熵和Dice损失）以及从强化学习中推导出的策略梯度损失。采用课程学习策略[39]逐渐将训练重点从分割专业化过渡到全模型协作，以确保在复杂的手术场景中实现鲁棒性能。

B. 详细设计

多分辨率编码器-解码器分割网络采用针对像素级预测进行优化的多分辨率编码器-解码器架构。编码器基于预训练的CLIP视觉Transformer，处理输入图像 并提取层次化特征表明。特征图随后通过特征融合 模块后再进入解码器。丢弃CLS Token 后，剩余的patch Token 被重新排列为空间特征图。然后，解码器通过一系列上采样阶段从 重建分割图。例如，一个Conv2DTranspose层使用2的 Kernel 大小和2的步长将 特征图上采样到 ，随后进行卷积细化。此上采样过程重复进行，直到输出图像的空间分辨率与输入图像匹配，如图1所示，输入图像分辨率为 。最终分割输出 的计算方式为

其中 表明在层次 处的 Conv2DTranspose 操作。这种公式（参见公式(1)）特别适用于手术分割，由于它有助于恢复精细的解剖细节，同时利用深度语义信息。

基于强化学习的细化模块 在解码器之后，引入了一个基于强化学习的细化模块，以进一步提升分割预测的准确性。一个轻量级的强化学习Agent，实现为全连接网络，接收从最终编码器输出中提取的全局池化特征向量，并在离散动作集上生成概率分布。每个动作对应一个残差缩放因子；例如，动作空间可能包含集合 。用 表明从该分布中采样的缩放因子。与此同时，一个辅助细化模块根据初始分割logits 计算残差校正 。最终细化后的分割输出 表明为：

公式（2）概括了自适应调整机制。在手术分割的背景下，这一细化步骤至关重大，由于分割边界的微小修改都可能产生显著的临床影响，特别是在区分手术器械和邻近组织时。

混合损失的课程学习

为缓解集成强化学习（RL）组件的潜在不稳定性，课程学习中采用了一种学习策略。总训练损失定义为分割损失 和强化学习损失 的加权组合。分割损失一般包含交叉熵[40]和Dice损失[41], [42]，以确保预测 Mask 与真实 Mask 之间像素级的分类准确性和重叠性。强化学习损失基于策略梯度方法推导，计算为所选动作的负对数概率，该概率由优势（即 Reward 减去运行 Baseline ）加权。总损失 表明为

动态权重因子 的定义如下：

在初始训练的轮次中， 接近1，从而强调分割损失。随着训练的进行， 逐渐减小，逐步将重点转向强化学习损失，促进全模型的协同工作。公式（3）和（4）将该策略形式化，确保模型第一学习鲁棒的分割，随后通过强化学习优化其预测——这一过程在高风险的手术分割场景中尤为有利。

C. 实现细节

该框架使用PyTorch实现，以利用预训练的CLIP视觉Transformer模型。输入图像被调整为 ，并转换为张量。CLIP编码器保持冻结状态以保留其鲁棒的语义表明。在丢弃CLS Token 后，编码器提取多分辨率特征图，这些特征图被 Reshape 为空间布局，作为解码器的输入。

解码器被设计为一个多阶段上采样网络。它采用一系列Conv2DTranspose层（每个层配置为2的核大小和2的步长）来逐步增加空间分辨率（例如，从 增加到 ，然后增加到 ，最后增加到 ）。每个上采样阶段后都跟随着卷积细化模块，这些模块集成了来自编码器的 Shortcut ，从而恢复细粒度细节。一个最终的 卷积将细化后的特征图映射到所需的分割类别数，而softmax激活函数则生成 Voxel 级的概率分布。

整个模型使用Adam优化器[43]进行训练，学习率为 。此外，模型预训练权重基于在验证集上观察到的最高平均IoU（mIoU）进行保存，从而保留最佳性能模型用于手术分割的临床应用。

4. 实验 & 结果

作者在两个公开的机器人辅助手术数据集上评估了作者提出的框架：EndoVis 2017 [44] 和 EndoVis 2018 [45]。EndoVis 2017 数据集提供了一个成熟的基准，专注于微创手术中的工具分割。EndoVis 2018 数据集通过包含手术器械和解剖结构的标注，提供了更全面的挑战。在作者的研究中，作者使用 EndoVis 2018 来执行整体场景分割。这种双任务设置至关重大，由于作者需要准确界定手术器械与附近组织之间的细微界限。作者遵循了 MICCAI 社区提供的数据训练和测试划分。验证集占专门训练数据集的 20%，并随机划分。模型在 Paperspace 上使用 Gradient 进行 V100 训练。

A. 结果

作者使用标准的分割指标报告了作者的定量结果，包括整体模型的平均IoU（mIoU）、每类mIoU和Dice系数。CLIP-RL优于SOTA模型，即使那些使用 Prompt 的模型也不例外。

EndoVis 2017数据集被用于评估CLIP-RL的性能。这是一个机器人器械分割数据集，是先前挑战赛的一部分。CLIP-RL与当前最优模型（SOTA）进行了比较：TransUNet [30]、SurgicalSAM [19]、PerSAM和ISINet [46]。表1展示了整体mIoU和分类mIoU。CLIP-RL始终优于 Baseline 模型，实现了74.12%的整体mIoU。该模型在多个器械类别中表现出色，在7个类别中的5个中取得了最高的mIoU：PF（67.9）、LND（78.43）、GR（60.78）、MCS（89.25）和UP（67.39）。虽然S3Net在BF（75.0）上记录了最高的mIoU，而TrackAnything（5 Points）在VS（83.68）上领先，但CLIP-RL在这些类别中取得了第二高的性能。结果突出了作者多分辨率特征提取、基于RL的精炼以及课程学习策略在提高分割精度方面的优势。

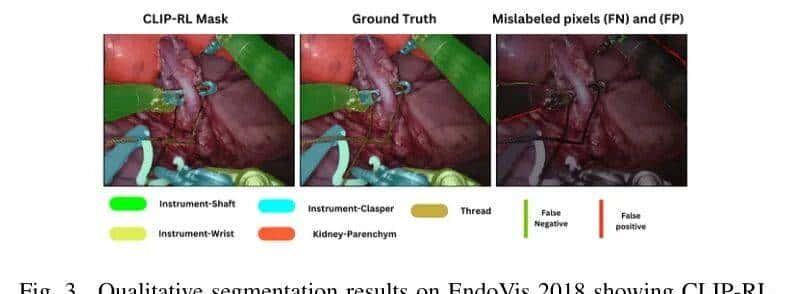

EndoVis 2018是一个整体手术场景分割挑战赛，其中同时分割手术工具和解剖结构。结果表明，CLIP-RL在分割性能上优于当前最先进的模型。如表2所示，CLIP-RL实现了最高的平均IoU（0.81）和Dice分数（0.88），优于SegFormer（0.75 mIoU，0.82 Dice）、AdaptiveSAM（0.65 mIoU，0.69 Dice）和nn-UNet（0.61 mIoU，0.73 Dice）。图3展示了CLIP-RL的分割 Mask 与真实值。可以看出，CLIP-RL正确分割了所有工具，除了线这一对模型具有挑战性的类别。

表3中的逐类分析进一步支持了这一观点，CLIP-RL在11个类别中的8个类别中取得了最高的mIoU，特别是在器械分割（IS: 0.93）、夹具（0.85）和小肠等软组织结构（0.97）方面表现突出。此外，它在IC、IW、SN、SI和UP类别中表现出色，增强了其泛化能力。不过，SegFormer在CK（0.63 vs. 0.67）和Thread（0.58 vs. 0.66）类别中表现优于CLIP-RL，这表明了进一步优化的空间。这些结果表明，CLIP-RL的整体性能在大多数类别以及总体性能方面均优于U-Net、TransUNet和SegFormer。这些结果突出了CLIP-RL作为手术视频分割的SOTA解决方案，展示了其对器械和解剖结构的准确识别能力。

B. 消融研究

为评估作者提出框架中不同组件的影响，作者通过逐步添加关键模块——课程学习（Curriculum Learning）和强化学习（Reinforcement Learning, RL）——进行了消融研究。不包含这些组件的 Baseline 模型作为参考。

表4所示的结果表明，通过提供一种渐进式训练策略，从而增强模型在复杂区域上的收敛性，Curriculum Learning的添加提升了mIoU和Dice分数。进一步集成强化学习使模型能够动态调整其预测，从而带来额外的性能提升。

5. 结论

在这项工作中，作者提出了CLIP-RL，一个用于手术图像分割的新型框架，该框架集成了多分辨率编码器-解码器网络和基于强化学习（RL）的细化模块。通过利用冻结的CLIP视觉Transformer，CLIP-RL能够有效捕捉细粒度的空间细节和High-Level语义信息，确保解剖结构和手术器械的准确分割。强化学习（RL）模块通过自适应残差校正机制进一步细化分割预测，允许动态调整以提升分割精度。

为确保训练稳定性和最大化性能，作者采用了一种课程学习策略，逐步将学习重点从分割精度过渡到全模型协作。这种方法有效地平衡了传统分割损失（交叉熵损失和Dice损失）与策略梯度优化，使强化学习Agent能够以结构化的方式优化预测。

实验结果表明，CLIP-RL在手术分割任务中优于现有最先进模型，在mIoU和Dice分数方面均取得了更优的结果。视觉语言预训练、强化学习和课程学习的结合使CLIPRL特别适用于手术视频分析所面临的挑战，其中精度和适应性至关重大。

未来的工作将包括将CLIP-RL扩展到多模态融合，并整合额外的手术线索，例如时间视频信息和器械运动学，以提高动态手术环境中的分割精度。

参考

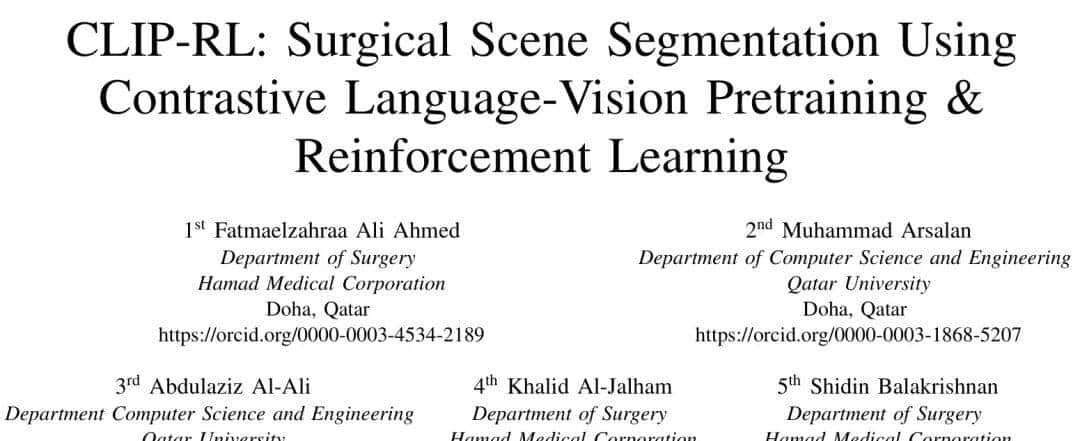

[1]. CLIP-RL: Surgical Scene Segmentation Using Contrastive Language-Vision Pretraining & Reinforcement Learning
