陈工每天出摊：trunk 链路是干嘛的？用“包裹”给你讲明白・第 4 天

来自 “陈工每天出摊” 系列，每天早 8 点准时更新

一、你有没有遇到过这样的网络 “包裹” 难题？

前几天有个搞网络运维的朋友找到我，他所在的公司有多个部门，每个部门都划分了不同的 VLAN。公司有好几栋楼，楼与楼之间的交换机需要连接起来，让不同 VLAN 的设备能相互通信。但他发现，直接连接的话，数据传输乱成一团，就像一堆快递包裹没有分拣清楚，到处乱送。这时候，trunk 链路就可以派上用场啦。今天咱们就用 “快递打包” 的比喻，来搞清楚 trunk 链路到底是干嘛的。

二、trunk 链路：网络中的 “快递聚焦打包通道”

常规网络连接的 “快递” 困境

咱们先把每个 VLAN 想象成不同类型的快递包裹，列如 VLAN10 是办公用品类包裹，VLAN20 是文件资料类包裹。在普通的网络连接中，交换机之间的链路就像普通的快递通道，一次只能运送一种类型的包裹。如果要同时运送多种类型的包裹（不同 VLAN 的数据），就会出现混乱，就像快递员搞不清哪些包裹该送到哪里。

trunk 链路如何解决问题

trunk 链路就好比是一个 “快递聚焦打包通道”。它可以把不同 VLAN 的数据（各种类型的快递包裹）聚焦起来，分别贴上不同的标签（VLAN 标签），然后一起通过这条链路传输。接收方的交换机收到这些 “打包” 的数据后，根据标签进行分拣，把数据准确地送到对应的 VLAN（不同类型包裹送到对应的地方）。

列如说，在公司的网络中，楼 A 的交换机有 VLAN10、VLAN20 的数据要传到楼 B 的交换机。trunk 链路会把这些数据分别打上 VLAN10 和 VLAN20 的标签，一起传输过去。楼 B 的交换机收到后，按照标签把 VLAN10 的数据送到楼 B 中属于 VLAN10 的设备，把 VLAN20 的数据送到属于 VLAN20 的设备。

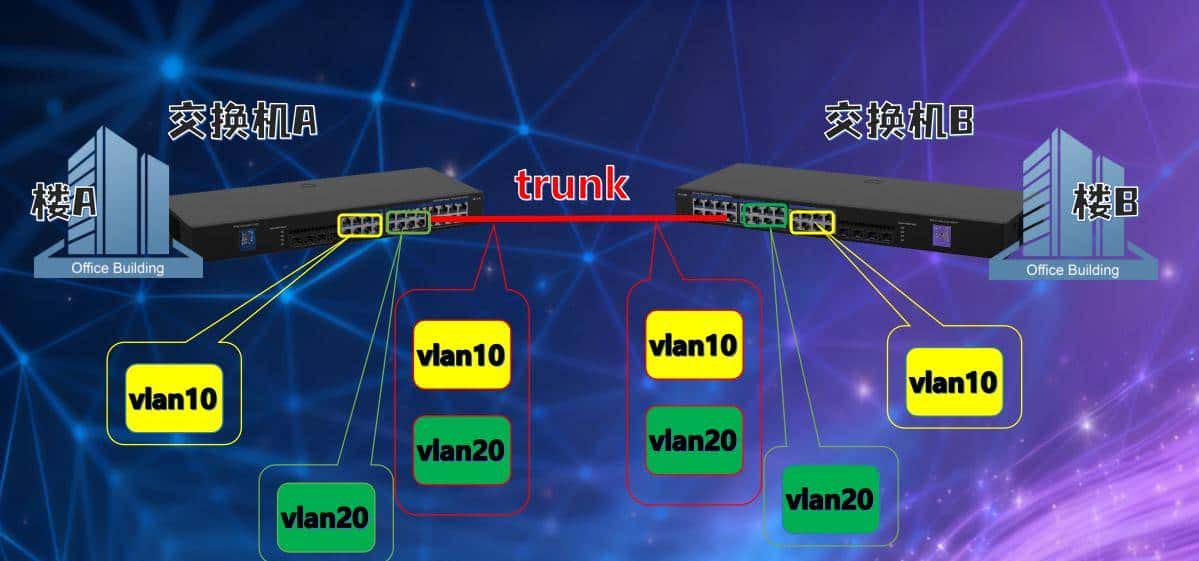

图示展示

从图中可以清晰地看到，trunk 链路就像一个高效的快递聚焦打包和运输通道，让不同 VLAN 的数据能有序地在交换机之间传输。

三、为啥 trunk 链路对网络很重大？

支持 VLAN 间通信

在大型网络中，不同部门、不同区域可能划分了多个 VLAN。trunk 链路使得这些 VLAN 之间能够通过交换机之间的连接进行通信。如果没有 trunk 链路，每个 VLAN 都需要单独的物理链路连接到其他交换机，这不仅成本高，而且管理复杂。有了 trunk 链路，一条链路就能承载多个 VLAN 的数据，大大简化了网络架构。

便于网络扩展

当公司规模扩大，需要新增 VLAN 时，trunk 链路不需要额外增加物理链路就能轻松支持。就像快递业务增加了新类型的包裹，原来的聚焦打包通道依然可以处理，只需要给新包裹贴上对应的标签就行。这使得网络能够灵活适应业务的发展和变化。

我曾经参与过一个校园网络的升级项目，学校有多个教学楼和办公楼，每个楼都有多个 VLAN。通过部署 trunk 链路，不仅实现了不同楼之间 VLAN 的互联互通，而且在后续增加新的 VLAN 用于新的教学活动时，也没有对网络架构造成太大影响，轻松完成了网络扩展。

四、实用技巧：配置 trunk 链路的基本步骤

不同品牌的交换机配置 trunk 链路的命令有所不同，但基本思路类似：

1) 进入接口配置模式：通过命令进入要配置为 trunk 链路的交换机端口接口配置模式。例如，在思科交换机上，可以使用命令 “interface [接口名称]” 进入。

2) 设置端口模式为 trunk：使用相应命令将端口模式设置为 trunk。在思科交换机上，命令为 “switchport mode trunk”；在华为交换机上，使用 “port link – type trunk” 命令。

3) 允许通过的 VLAN：指定该 trunk 链路允许通过哪些 VLAN 的数据。在思科交换机上，使用 “switchport trunk allowed vlan [VLAN ID 列表]” 命令；华为交换机使用 “port trunk allow – pass vlan [VLAN ID 列表]” 命令。

配置 trunk 链路时要特别注意 VLAN 的允许列表，确保只允许需要的 VLAN 通过，避免不必要的数据传输和潜在的安全风险。

五、总结与互动

今天咱们用 “快递打包” 的比喻搞清楚了 trunk 链路的作用，它就像网络中的 “快递聚焦打包通道”，让不同 VLAN 的数据能有序传输，对大型网络的 VLAN 间通信和扩展超级重大。同时，也学习了配置 trunk 链路的基本技巧。

大家在实际工作中有没有配置过 trunk 链路呢？有没有遇到什么问题或者有趣的经验？欢迎在评论区分享。

明天早 8 点，陈工准时出摊，咱们聊聊“交换机各种指示灯的含义”。记得准时来哦～

任何解决方案都是一个版本更替，逐步完善的工程，该专栏的文字皆为手动输入，有不当之处，请及时留言告知，定会及时更正，并在文中公开表明感谢！
