前言

在《第一章 ISIS 配置详解（基本功能）》中，我们已系统介绍了 ISIS 协议配置的基本要素，包括进程号、Level 类型、网络 ID 及其意义、网络类型、服务使能等基础信息。本章将深入探讨 ISIS 与 OSPF 的对比分析、DIS/DR 选举机制的意义、ISIS 协议中 DIS 的选举过程以及手动配置 DIS 的方法。我们将结合 ENSP 软件，通过逐步搭建网络拓扑的方式，带您实践学习这些知识点。

DIS

DIS的意义

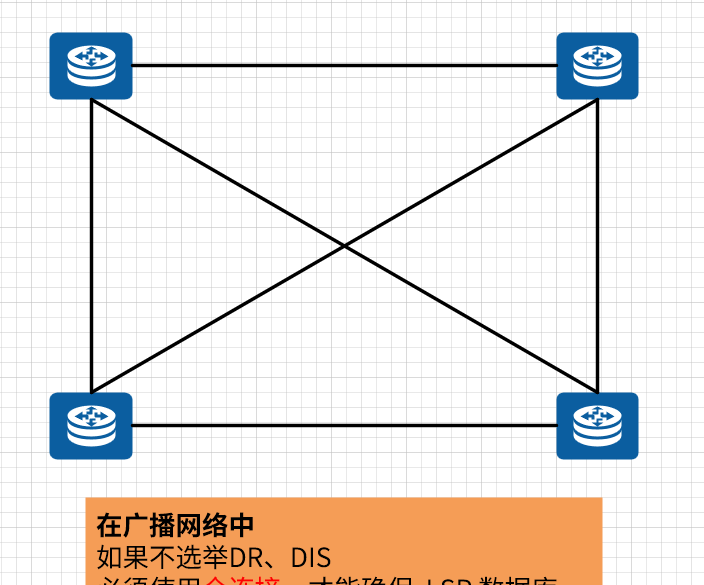

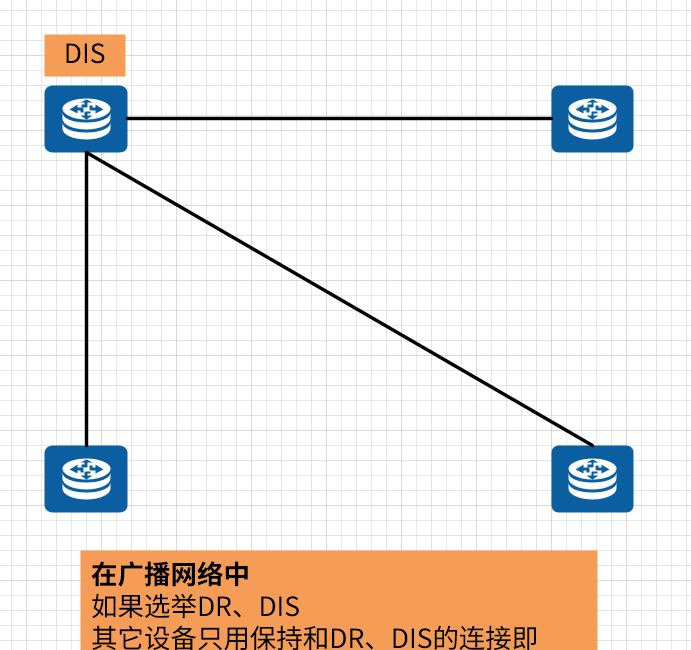

解决了网络数据库信息同步必须要全连接的问题，将邻接数量从 N*(N-1)/2 减少到 N-1，大幅降低 CPU 和带宽资源消耗。

备注：DIS/DR 只有在广播网络中才有意义，P2P网络中是没有意义的。

DIS与DR的对比

数据配置（ENSP模拟）

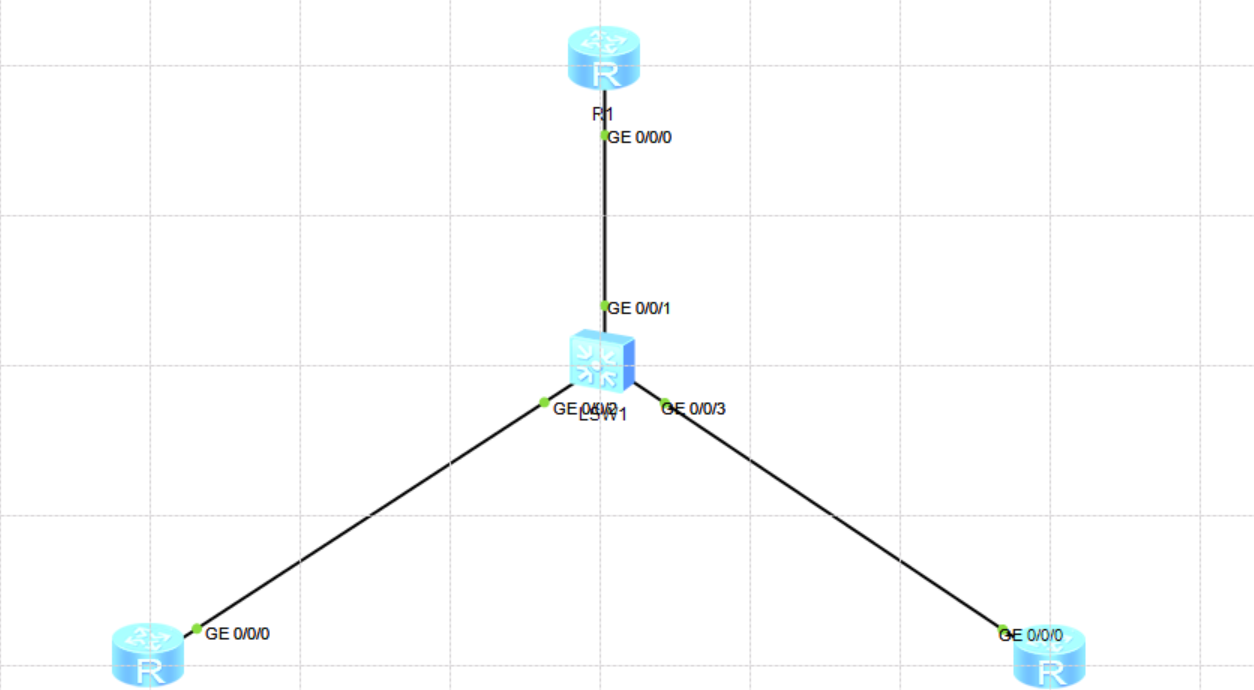

拓扑图

数据规划

配置接口IP

# R1
sysname R1
#
interface GigabitEthernet0/0/0
 ip address 192.168.10.1 255.255.255.0

# R2
sysname R2
#
interface GigabitEthernet0/0/0
 ip address 192.168.10.2 255.255.255.0

# R3
sysname R3
#
interface GigabitEthernet0/0/0
 ip address 192.168.10.3 255.255.255.0

拓扑图的交换机不用配置，默认每个端口为vlan1，可以保证三台路由之间可以互通。

PING测试并查看ARP

PING测试确认互联互通网络正常查看ARP，可以看到每台设备的MAC信息

<R1>ping 192.168.10.1
  PING 192.168.10.1: 56  data bytes, press CTRL_C to break
    Reply from 192.168.10.1: bytes=56 Sequence=1 ttl=255 time=30 ms
<R1>ping 192.168.10.2
  PING 192.168.10.2: 56  data bytes, press CTRL_C to break
    Reply from 192.168.10.2: bytes=56 Sequence=1 ttl=255 time=30 ms
<R1>ping 192.168.10.3
  PING 192.168.10.3: 56  data bytes, press CTRL_C to break
    Reply from 192.168.10.3: bytes=56 Sequence=1 ttl=255 time=30 ms
<R1>
<R1>disp arp
IP ADDRESS      MAC ADDRESS     EXPIRE(M) TYPE        INTERFACE   VPN-INSTANCE
                                          VLAN/CEVLAN PVC
------------------------------------------------------------------------------
192.168.10.1    5489-9816-3ed9            I -         GE0/0/0
192.168.10.2    5489-9880-3182  20        D-0         GE0/0/0
192.168.10.3    5489-9821-1932  20        D-0         GE0/0/0
------------------------------------------------------------------------------
Total:3         Dynamic:2       Static:0     Interface:1

配置ISIS

# R1
isis 1
 is-level level-1
 network-entity 10.0000.0000.0001.00
#
interface GigabitEthernet0/0/0
 isis enable 1

# R2
isis 1
 is-level level-1
 network-entity 10.0000.0000.0002.00
#
interface GigabitEthernet0/0/0
 isis enable 1

# R3
isis 1
 is-level level-1
 network-entity 10.0000.0000.0003.00
#
interface GigabitEthernet0/0/0
 isis enable 1

查看DIS的选举

先查看ISIS的协议状态，确保协议状态正常，UP。

# 三台路由器的ISIS协议状态正常，UP状态。
<R1>display isis peer

                          Peer information for ISIS(1)

  System Id     Interface          Circuit Id       State HoldTime Type     PRI
-------------------------------------------------------------------------------
0000.0000.0002  GE0/0/0            0000.0000.0002.01 Up   7s       L1       64
0000.0000.0003  GE0/0/0            0000.0000.0002.01 Up   23s      L1       64

Total Peer(s): 2

DIS选举原则：优先级相同则比较 MAC 地址，数值越大越优先。

从上面的ARP查询，可以看到R2的MAC地址最大，查看DIS的选举状态。

# 因为三台设备都为L1，可以看到R2的L1，DIS为 Yes
<R2>display isis interface

                       Interface information for ISIS(1)
                       ---------------------------------
 Interface       Id      IPV4.State          IPV6.State      MTU  Type  DIS
 GE0/0/0         001         Up                 Down         1497 L1/L2 Yes/No

# 对比查看 R1，R3
<R1>display isis interface

                       Interface information for ISIS(1)
                       ---------------------------------
 Interface       Id      IPV4.State          IPV6.State      MTU  Type  DIS
 GE0/0/0         001         Up                 Down         1497 L1/L2 No/No

<R3>display isis interface

                       Interface information for ISIS(1)
                       ---------------------------------
 Interface       Id      IPV4.State          IPV6.State      MTU  Type  DIS
 GE0/0/0         001         Up                 Down         1497 L1/L2 No/No

手动干预DIS选举

选举依据

首先比较 DIS 优先级（0-127，默认 64），数值越大越优先优先级相同则比较 MAC 地址，数值越大越优先

手动选举

手动设置R1的优先级为100

# R1
#
[R1-GigabitEthernet0/0/0]dis this
#
interface GigabitEthernet0/0/0
 ip address 192.168.10.1 255.255.255.0
 isis enable 1
 isis dis-priority 100 level-1

此时再查询DIS

# 可以看到此时的R1抢占了R2的DIS
#
<R1>display isis interface

                       Interface information for ISIS(1)
                       ---------------------------------
 Interface       Id      IPV4.State          IPV6.State      MTU  Type  DIS
 GE0/0/0         001         Up                 Down         1497 L1/L2 Yes/No


<R2>display isis interface

                       Interface information for ISIS(1)
                       ---------------------------------
 Interface       Id      IPV4.State          IPV6.State      MTU  Type  DIS
 GE0/0/0         001         Up                 Down         1497 L1/L2 No/No

下载（ENSP文件）

如果觉得这些经验对你有用，不妨动动手指
点赞，再顺手
收藏起来，方便后续回看或分享给有需要的朋友 —— 您的每一份支持，都是我继续分享的动力，感谢阅读！

下载链接

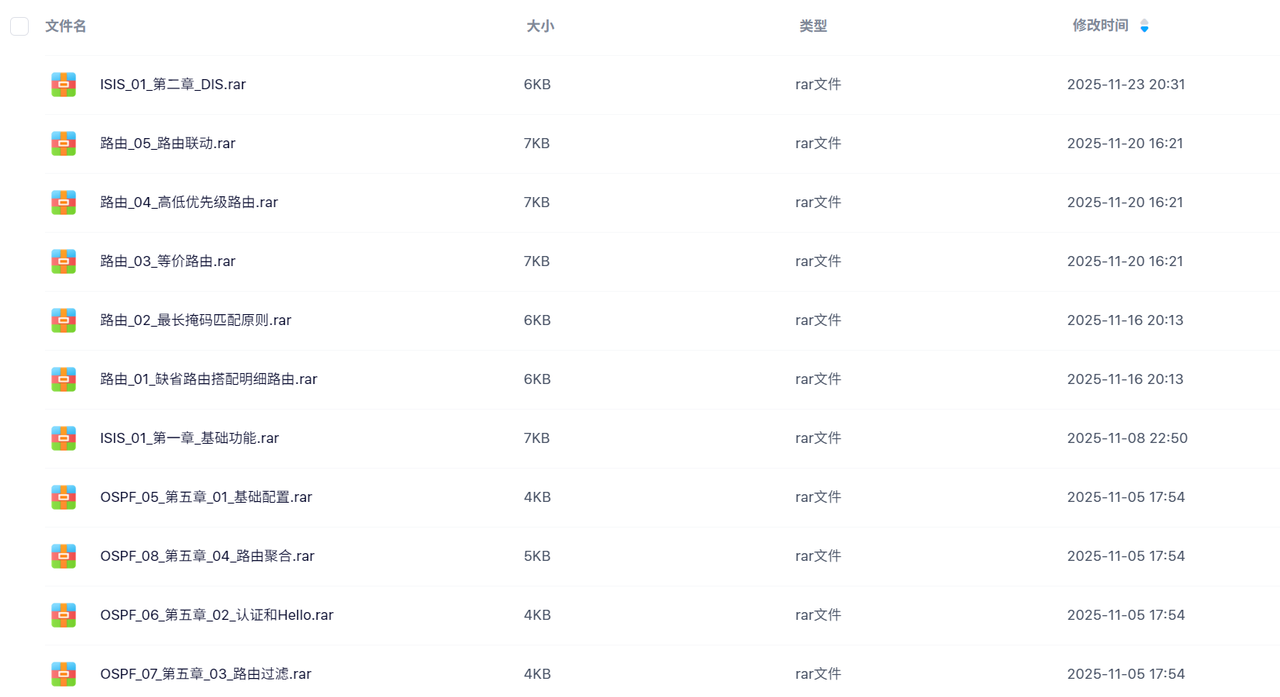

通过网盘分享的文件：ISIS_01_第二章_DIS.rar
