NPN与PNP传感器区别详解：PLC应用中如何选择？

在工业自动化控制系统中，传感器是关键的输入设备，而NPN和PNP是两种常见的传感器输出类型。许多初学者容易混淆它们的区别，导致PLC接线错误，系统无法正常工作。今天，我们就来详细解析NPN和PNP传感器的区别，并结合PLC应用举例说明如何正确选型和使用。

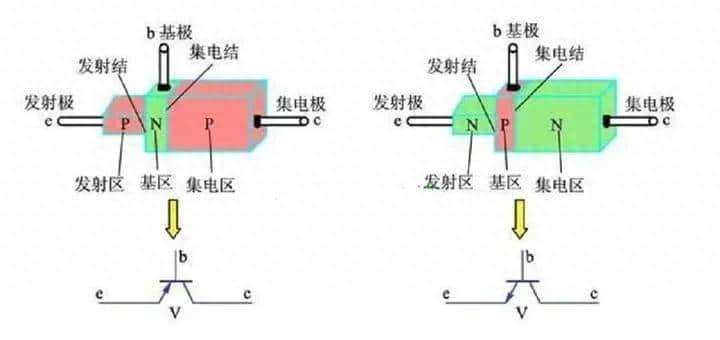

1. NPN和PNP传感器的本质区别NPN和PNP的名称来源于晶体管的结构，它们决定了传感器的输出信号是低电平有效（NPN）还是高电平有效（PNP）。（1）NPN型传感器（低电平有效）

输出原理：NPN晶体管的发射极（E）接GND（0V），当传感器触发时，输出端（OUT）导通，输出低电平（0V）。

信号特点：“常开型”（NO）NPN传感器在未触发时输出悬空（高阻态），触发时输出0V。

适用PLC输入：一般用于源型（Source）输入的PLC（如日系PLC，三菱、欧姆龙等）。

（2）PNP型传感器（高电平有效）

输出原理：PNP晶体管的发射极（E）接电源正极（+24V），当传感器触发时，输出端（OUT）导通，输出高电平（+24V）。

信号特点：“常开型”（NO）PNP传感器在未触发时输出悬空（高阻态），触发时输出+24V。

适用PLC输入：一般用于漏型（Sink）输入的PLC（如德系PLC，西门子、施耐德等）。简单记忆方法：NPN = Negative（负）输出，信号触发时输出0V（接地）。PNP = Positive（正）输出，信号触发时输出+24V。

简单记忆方法：

NPN = Negative（负）输出，信号触发时输出0V（接地）。

PNP = Positive（正）输出，信号触发时输出+24V

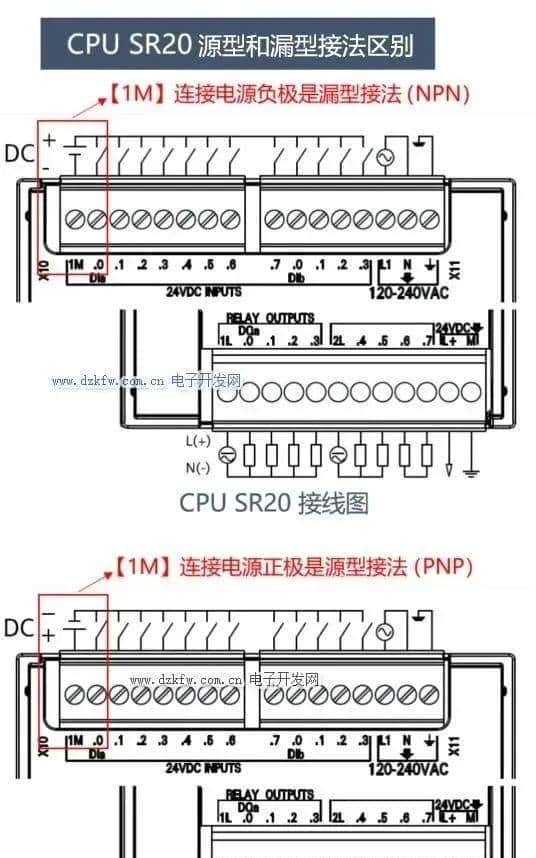

2. 在PLC中的接线方式对比不同的PLC对NPN/PNP传感器的兼容性不同，错误的接线会导致PLC无法检测到信号。下面以三菱FX系列（日系）和西门子S7-1200（德系）为例说明接线方式。

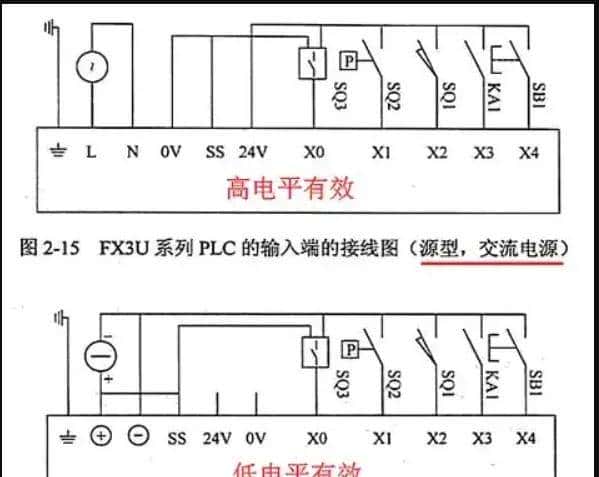

（1）NPN传感器接线（以三菱PLC为例）

NPN传感器输出低电平，适用于源型输入（Source Input）的PLC。

接线方式：

传感器棕色线（+24V）接电源正极。

传感器蓝色线（GND）接电源负极。

传感器黑色线（OUT）接PLC输入点（如X0）。

PLC的COM端（公共端）接+24V（由于NPN输出低电平，PLC需要检测“0V”信号）。

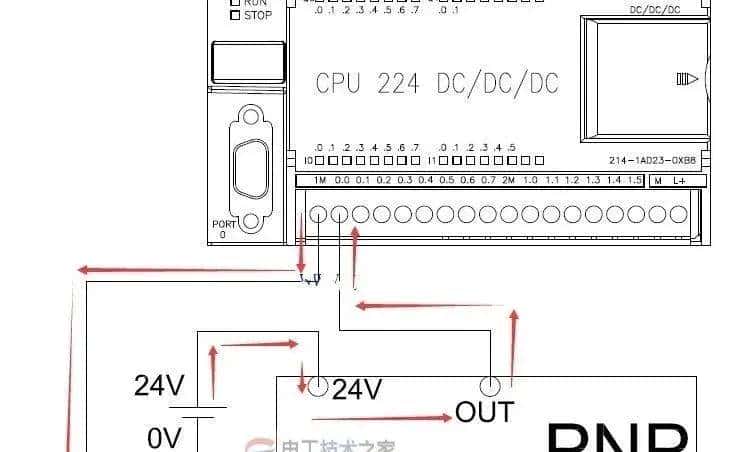

（2）PNP传感器接线（以西门子PLC为例）

PNP传感器输出高电平，适用于漏型输入（Sink Input）的PLC。

接线方式：传感器棕色线（+24V）接电源正极。

传感器蓝色线（GND）接电源负极。

传感器黑色线（OUT）接PLC输入点（如I0.0）。

PLC的M端（公共端）接GND（由于PNP输出高电平，PLC需要检测“+24V”信号）。

3. 实际应用案例案例

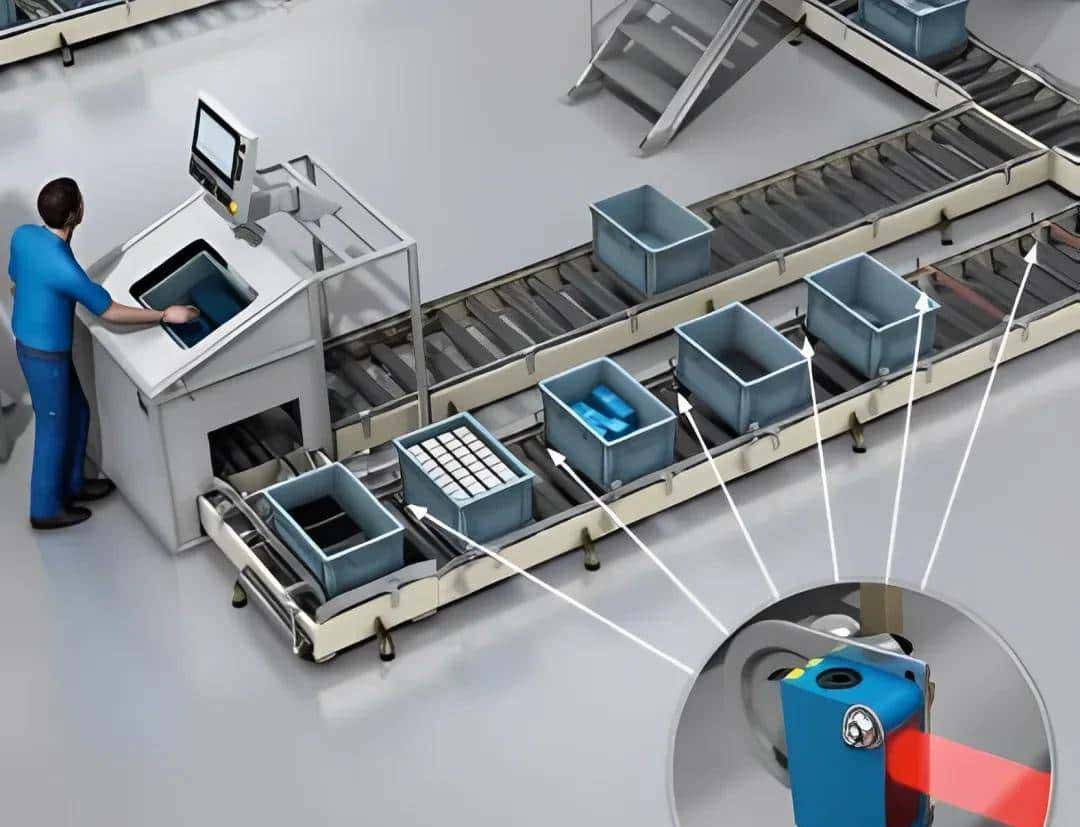

1：光电传感器控制电机启停需求：使用光电传感器检测物体，当物体靠近时，PLC控制电机启动。

方案选择：如果使用NPN传感器，PLC输入点检测到0V时触发（低电平有效）。如果使用PNP传感器，PLC输入点检测到+24V时触发（高电平有效）。

PLC程序逻辑：不管是NPN还是PNP，PLC的逻辑判断都是“输入ON时启动电机”，但接线方式不同。

案例2：限位开关控制气缸动作需求：气缸运动到末端时，限位开关信号触发PLC，使气缸回缩。

常见错误：错误地使用NPN传感器接西门子PLC（PNP型输入），导致PLC无法检测信号。错误地使用PNP传感器接三菱PLC（NPN型输入），导致PLC一直误触发。

4. 如何正确选择NPN或PNP传感器？

查看PLC的输入类型（源型/漏型）：日系PLC（三菱、欧姆龙等）一般支持NPN（源型）。德系PLC（西门子、施耐德等）一般支持PNP（漏型）。

思考信号逻辑：如果需要“低电平触发”，选NPN。如果需要“高电平触发”，选PNP。

特殊情况：部分PLC（如西门子S7-1200）支持双向输入（NPN/PNP均可），需查阅手册确认。

5总结

NPN传感器：输出低电平（0V），适用于源型输入的PLC（如三菱）。

PNP传感器：输出高电平（+24V），适用于漏型输入的PLC（如西门子）。

#接线错误会导致PLC无法检测3信号，务必根据PLC类型选择正确的传感器。实际应用时，提议先查阅PLC和传感器的规格书，确保匹配。掌握NPN和PNP的区别，能让你在PLC系统设计中避免许多低级错误，提高调试效率。#pnp##npn#​
