前言

在实际应用中，我们会根据实际情况来选择使用哪一种通讯方式，在复杂的场景下，一般会使用232和485，下面我们一起来探讨一下吧！

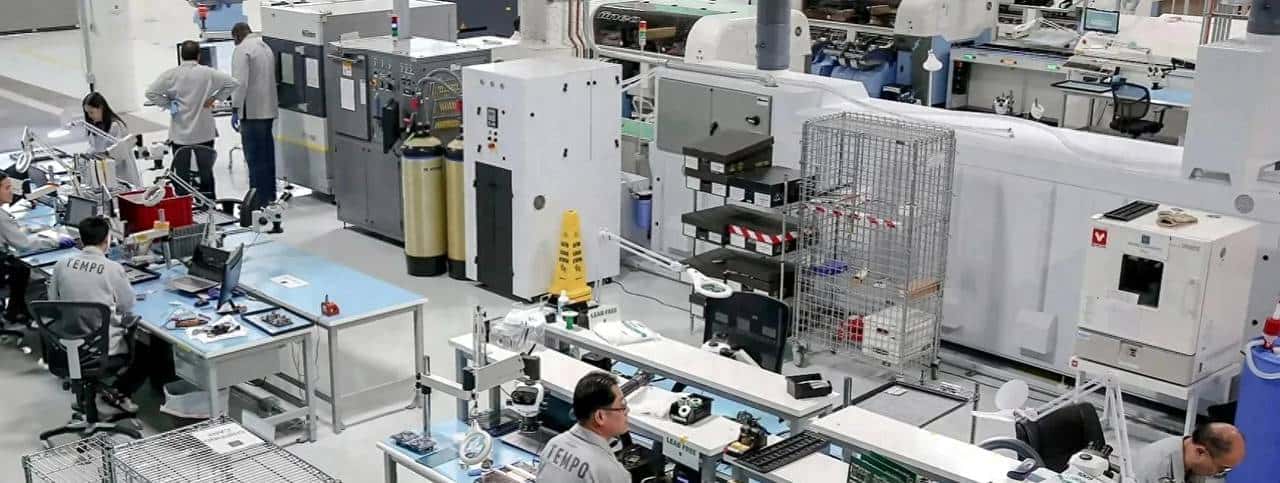

工厂

---

串口通信的弊端

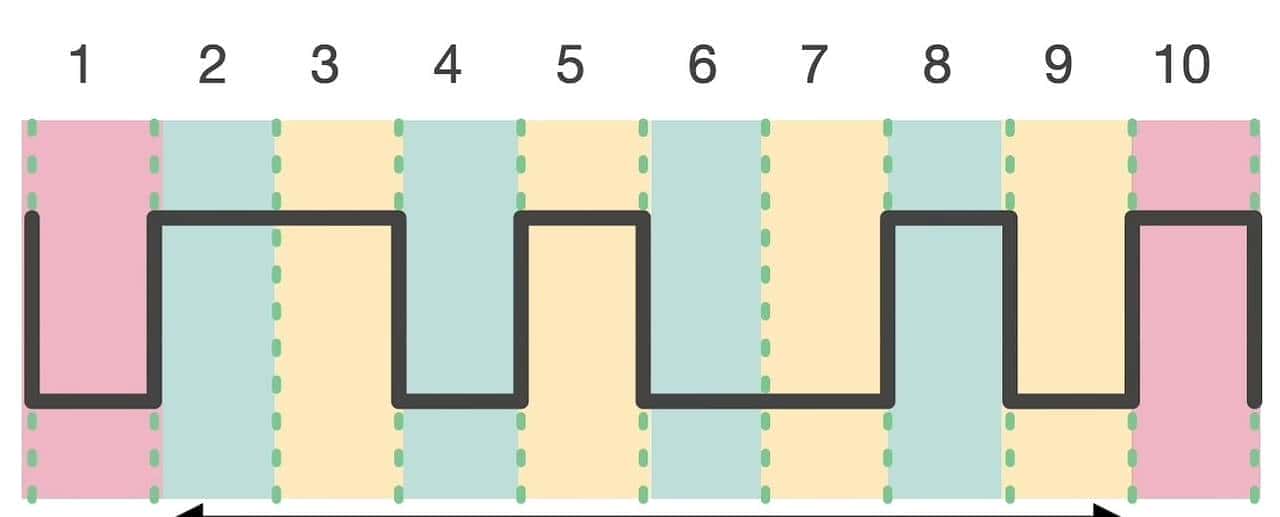

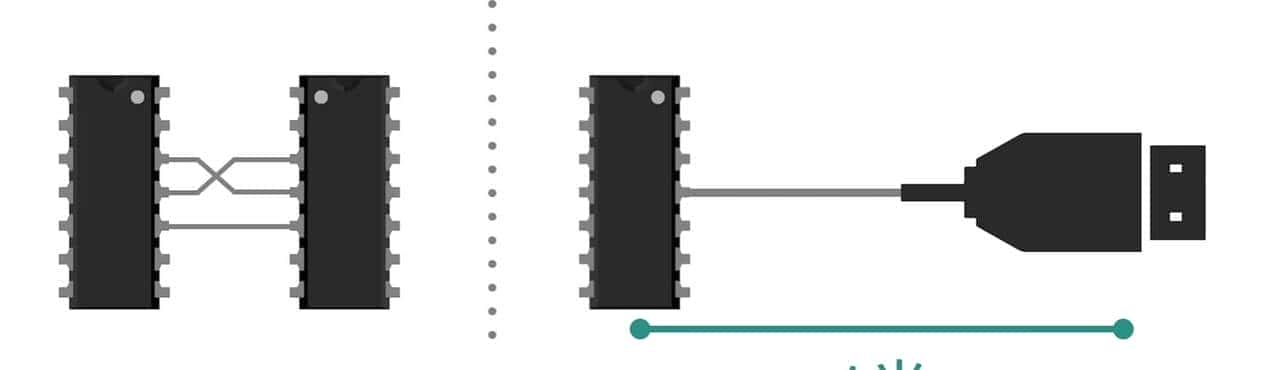

先来回顾一下串口通信（上篇文章讲过，因此不再赘述）

串口采用的电平是 TTL 电平

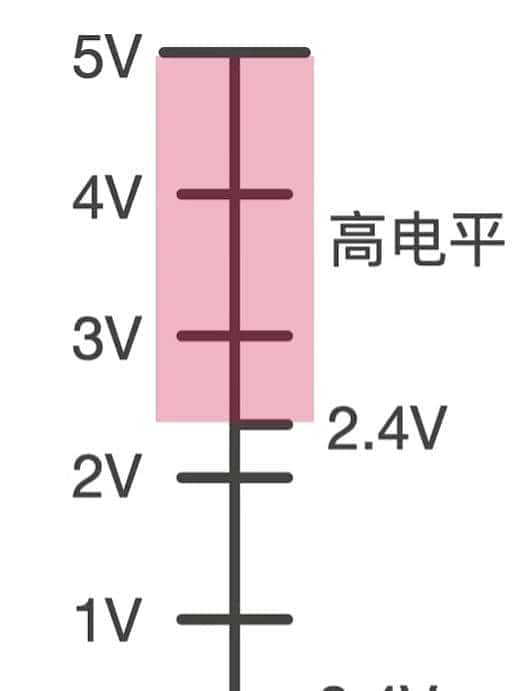

即5V-2.4V为高电平，0.4V-0V为低电平

如果受外界的静电干扰，此时低电平就会被拉高，低电平就变成了高电平，这样数据就紊乱了

因此，直接采用TTL电路会受到距离限制

---

RS 232

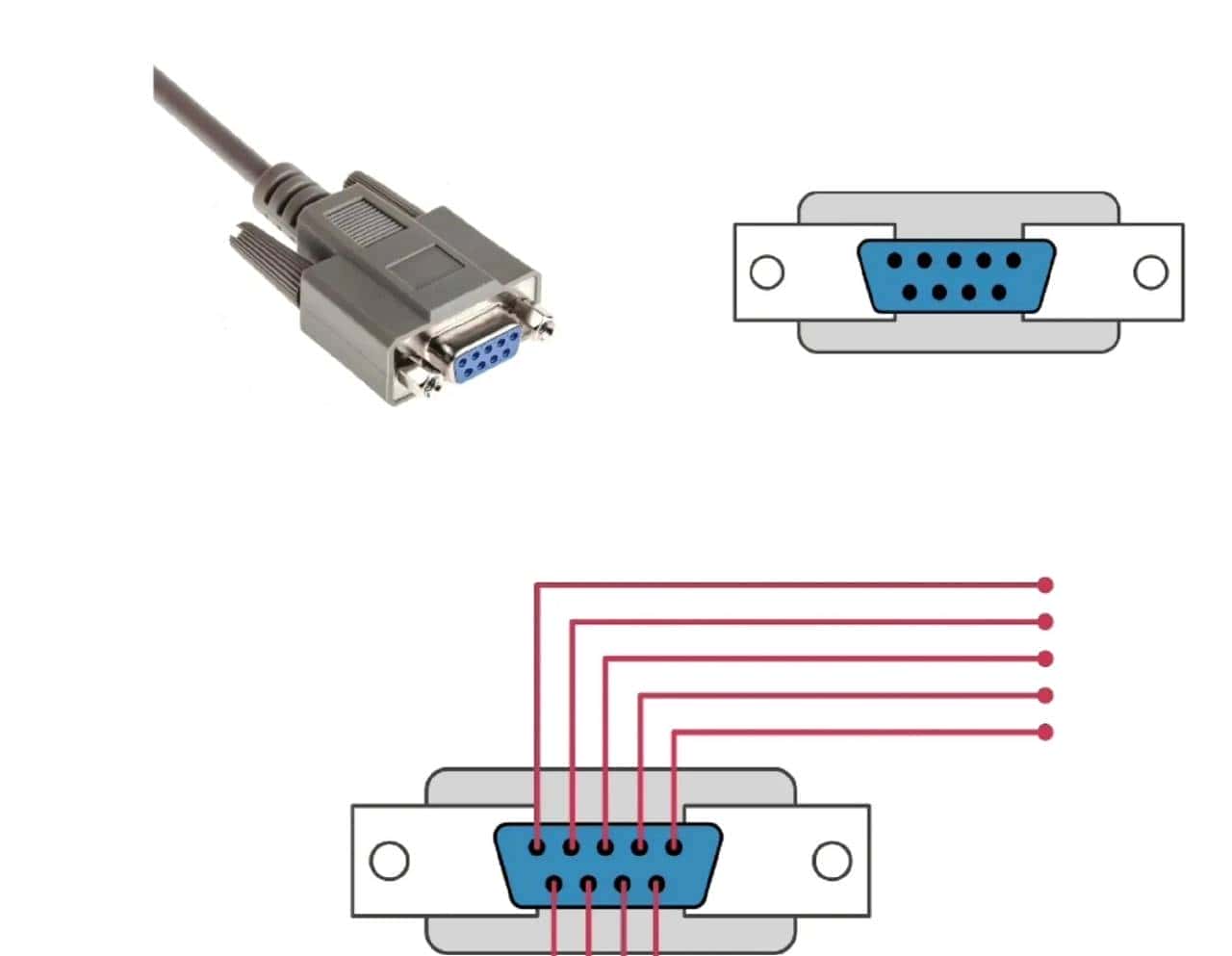

为了解决距离这个问题，就采用232来通讯，如图所示RS232接口

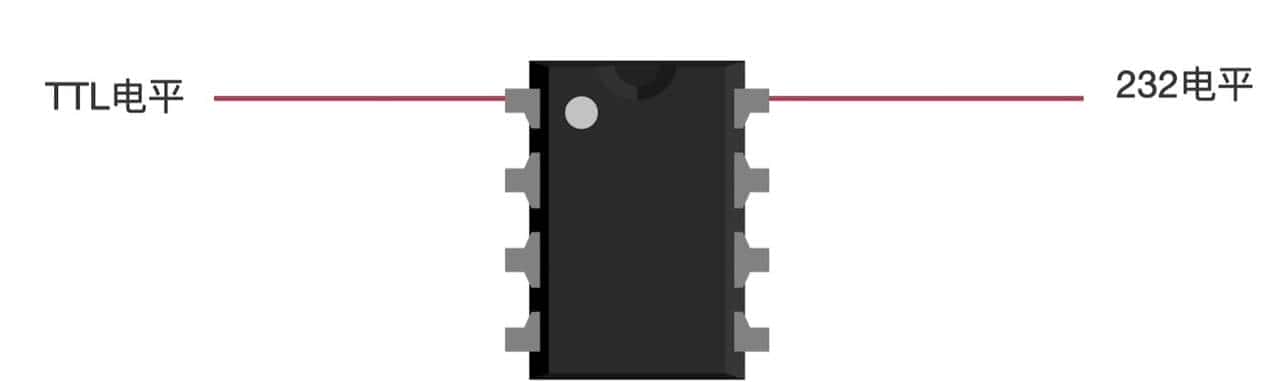

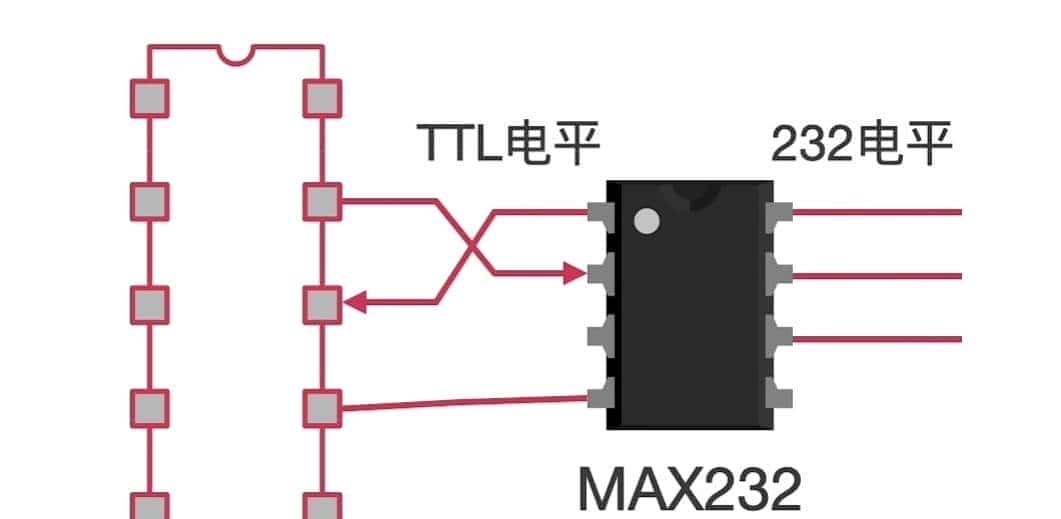

RS232通讯本质就是在加上了232芯片，把TTL电平转换成232电平

RS232的电平是负逻辑

当TTL输入为+5V，232输出-12V

当TTL输入为0V，232输出为+12V

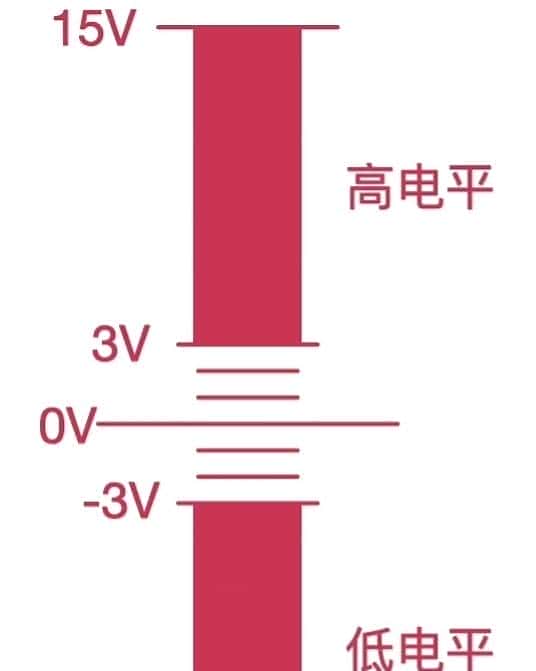

RS232电平范围就相对串口来说，很广

+15 – +3V为高电平

-3V – -15V为低电平

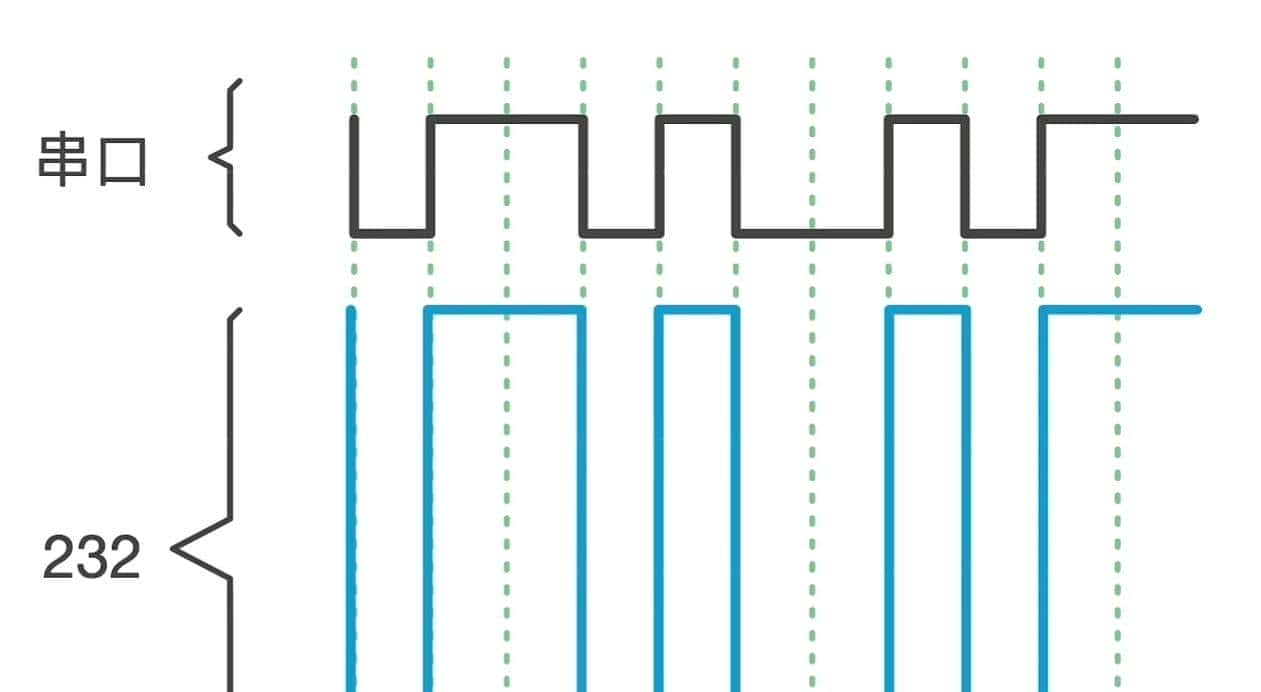

两者的数据波形对比来看，显然232电平比TTL电平幅度更大，范围更广

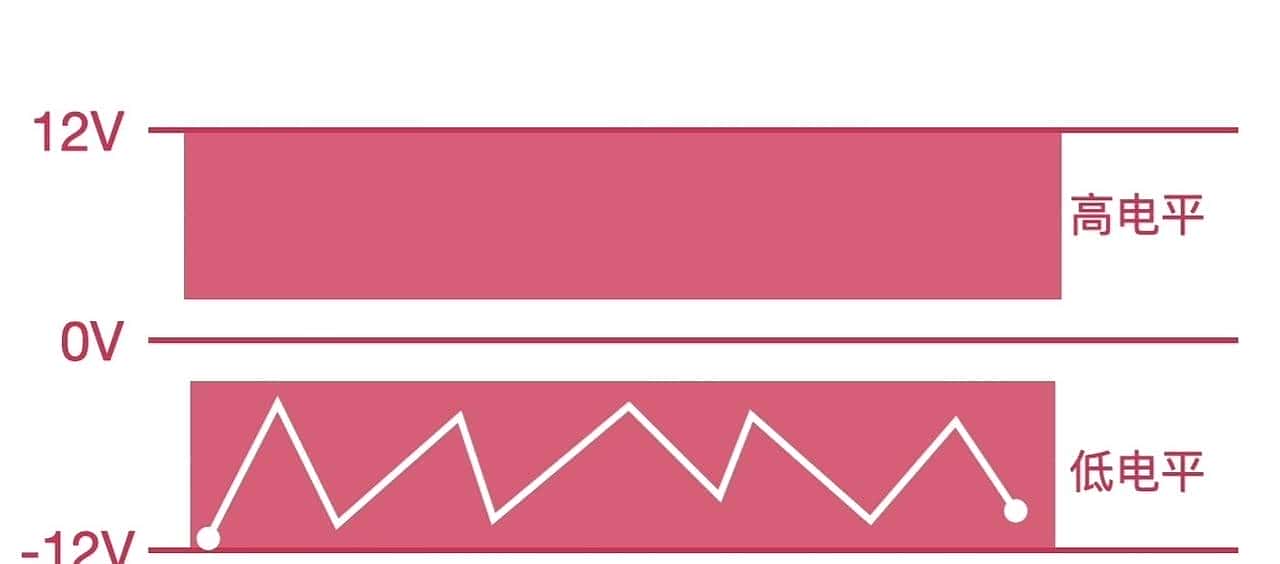

这样的好处是，即使232电平受到了外界干扰，改变的电平还是在规定的电平范围之内

RS232比串口更抗干扰，因此能传输的距离也就更远

---

RS485

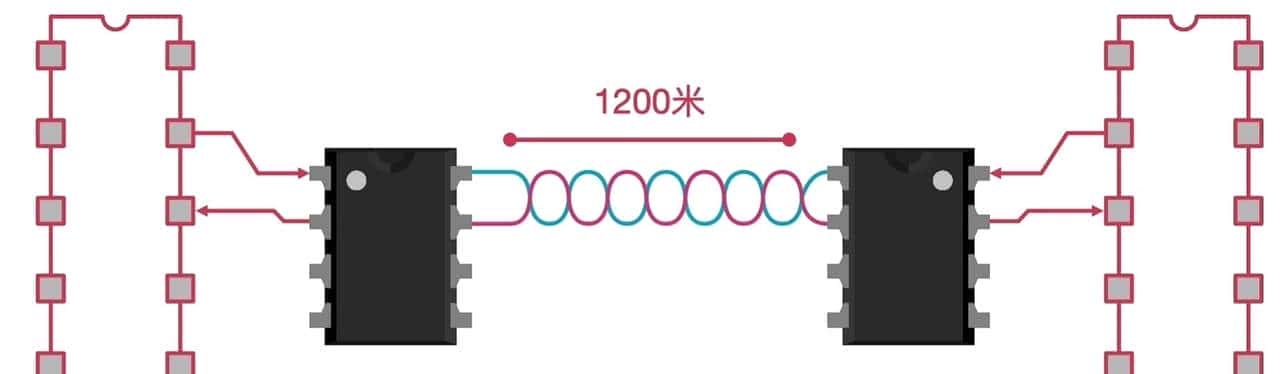

如果距离太远了，都是1公里起步，这时就只能使用RS485通讯了

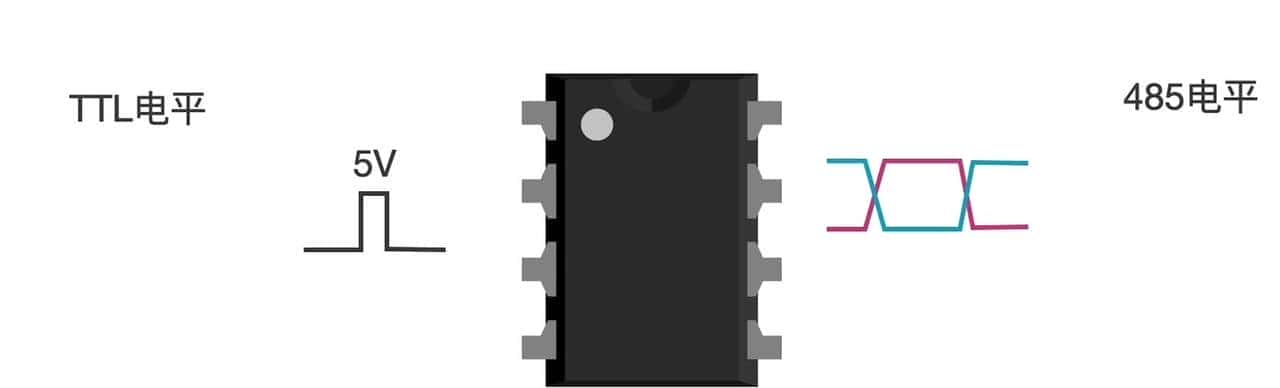

485的本质也是在串口中加上了485芯片

不同的是，485将输入的TTL电路转换为差分信号（用两根线的差值来表明0和1），另外差分信号只需要2根线

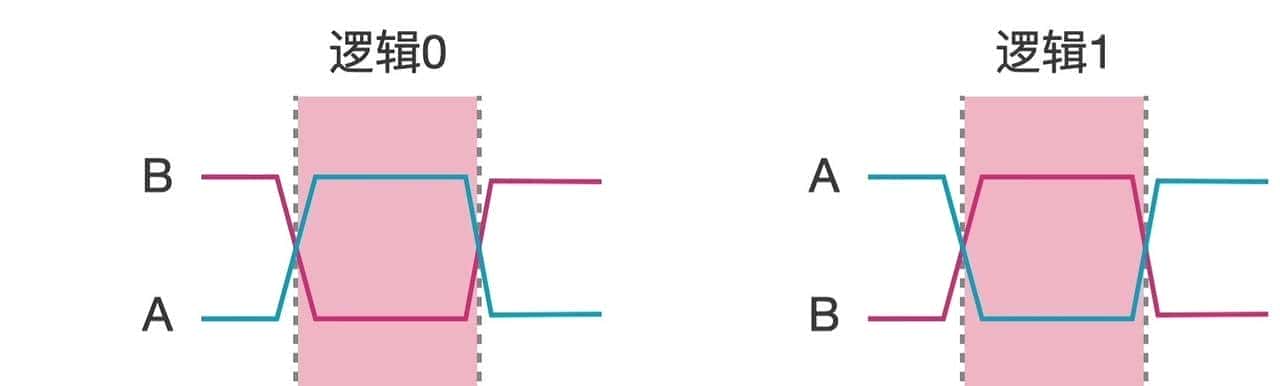

当A＞B，表明逻辑0

当A＜B，表明逻辑1

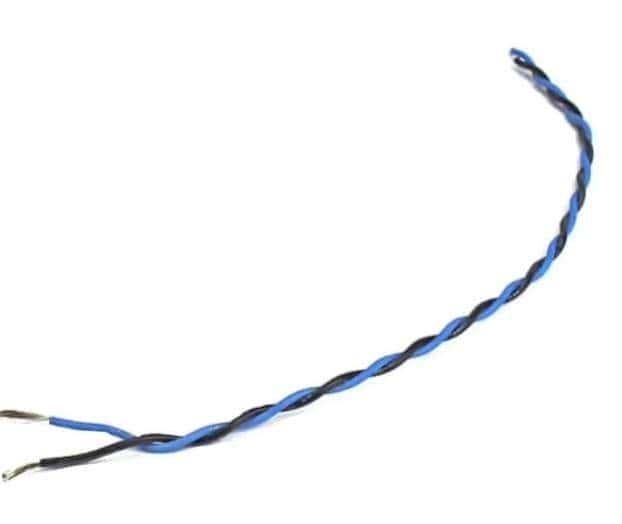

可以将两根线缠绕在一起

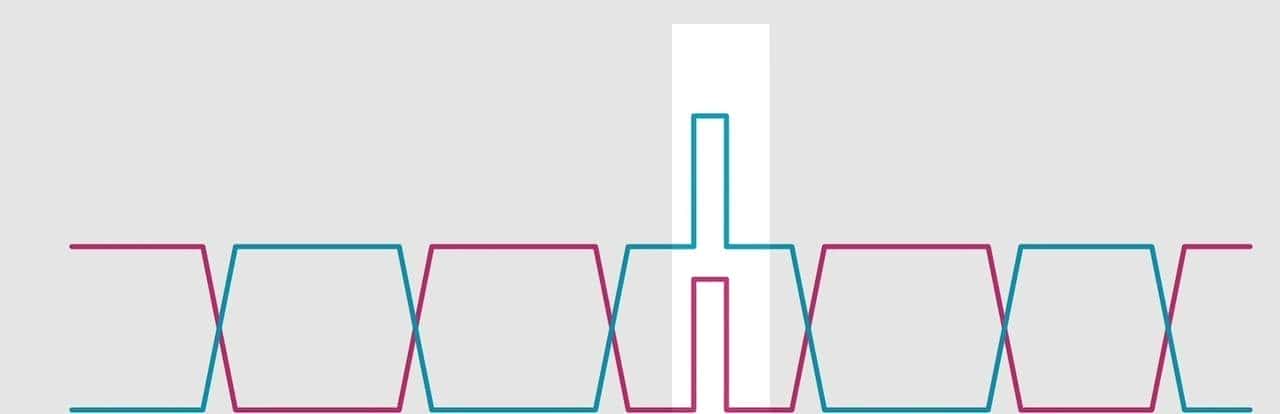

这样的好处是，当受到了外界干扰，也是两根线一起受到干扰，两根线之间依旧存在差值，电平也就不改变

因此，采用RS485通讯，能最大化实现远距离通讯

---

总结

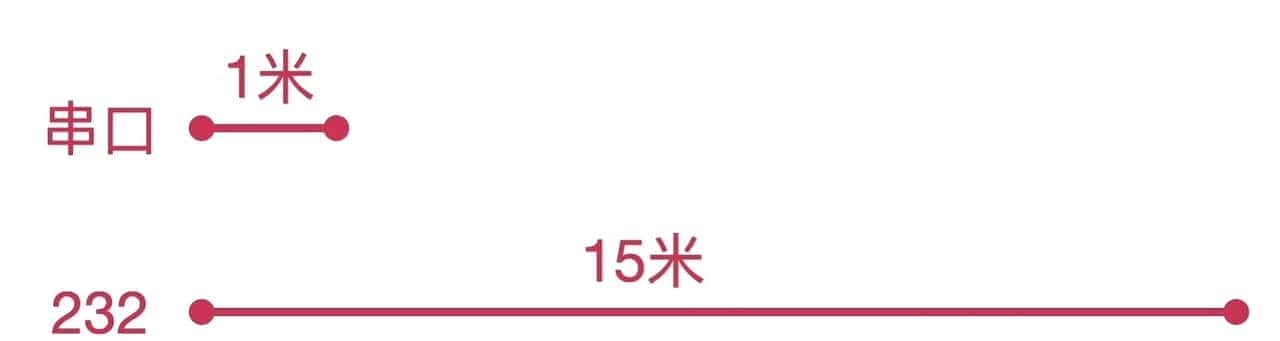

按距离排序：

串口＜RS232＜RS485

串口和RS232是全双工，所以是点对点通讯

RS485是半双工，所以可以进行一主多从的通讯

这三者的区别是在于电气标准不一样（也就是定义多大的范围为高地平或低电平）随着改变的就是距离的不同，但本质上是一模一样的
