【OpenCV + VS】从纯色的背景中扣出前景然后对背景颜色进行转换

在图像处理中，色彩空间转换是非常重要的步骤，尤其是在图像提取、颜色识别和分析时。通过 OpenCV 提供的 cvtColor() 函数，可以方便地在不同的色彩空间之间进行转换。常见的转换包括 BGR 到 HSV、BGR 到灰度等。而 inRange() 函数可以帮助我们提取图像中的特定颜色区域，常用于颜色过滤和图像分割。

本文将详细讲解如何使用 OpenCV 进行色彩空间转换，并利用 inRange() 提取图像中的特定颜色区域。

1. 基本概念

1.1 BGR 到 HSV

BGR 是 OpenCV 默认的图像格式，表示蓝色、绿色和红色三种颜色通道。而 HSV 是基于色调、饱和度和亮度的颜色模型。与 BGR 模型不同，HSV 更加直观地表示颜色，通常在颜色提取和过滤中使用。通过 cvtColor() 函数，可以方便地将 BGR 图像转换为 HSV 图像。


cvtColor(image, hsv, COLOR_BGR2HSV);

1.2 `inRange()` 函数

inRange() 是一个非常有用的函数，用于根据给定的颜色范围提取图像中的指定颜色区域。它会生成一个二值掩膜，掩膜中满足条件的像素为白色（255），不满足条件的像素为黑色（0）。通常结合其他操作（如 bitwise_and() 或 copyTo()）使用，从图像中提取特定区域。


inRange(hsv, Scalar(36, 43, 46), Scalar(77, 255, 255), mask);

这里，Scalar(36, 43, 46) 和 Scalar(77, 255, 255) 是指定的颜色范围，分别表示 HSV 中色调、饱和度和明度的上下限。

2. 示例代码：提取图像中的绿色区域

下面是一个完整的示例，演示如何将 BGR 图像转换为 HSV 图像，并使用 inRange() 提取绿色区域：



void QuickDemo::inrange_demo(Mat& image) {
    // Step 1: 将 BGR 图像转换为 HSV 图像
    Mat hsv;
    cvtColor(image, hsv, COLOR_BGR2HSV);  // BGR 转换为 HSV

    // Step 2: 使用 inRange 提取绿色区域
    Mat mask;
    // 绿色的 HSV 范围可以根据需要调整，这里选择色调范围在36到77之间
    inRange(hsv, Scalar(36, 43, 46), Scalar(77, 255, 255), mask);
    imshow("mask", mask);  // 显示提取出来的绿色区域的掩膜

    // Step 3: 创建背景图像，用红色填充
    Mat redback = Mat::zeros(image.size(), image.type());
    redback = Scalar(40, 40, 200);  // 红色背景

    // Step 4: 反转掩膜
    bitwise_not(mask, mask);  // 反转掩膜，使绿色区域变为0，其他区域变为255
    imshow("反转掩膜", mask);  // 显示反转后的掩膜

    // Step 5: 使用掩膜提取绿色区域并放到背景图上
    image.copyTo(redback, mask);  // 将绿色区域提取出来，放到红色背景上
    imshow("roi区域提取", redback);  // 显示提取后的区域
}

代码解释：

BGR 到 HSV 转换：


cvtColor(image, hsv, COLOR_BGR2HSV);

我们首先使用 cvtColor() 函数将 BGR 图像转换为 HSV 图像，因为 HSV 空间对于颜色的分离和提取更加直观。

inRange() 提取绿色区域：


inRange(hsv, Scalar(36, 43, 46), Scalar(77, 255, 255), mask);

inRange() 函数用来生成掩膜，范围内的绿色区域会变为白色（255），其他区域为黑色（0）。这个掩膜是后续提取操作的基础。

反转掩膜：


bitwise_not(mask, mask);

反转掩膜的作用是将绿色区域变为黑色，其他区域变为白色。反转后的掩膜可以用来提取除了绿色区域之外的其他部分。

掩膜提取绿色区域：


image.copyTo(redback, mask);

copyTo() 函数将原图像中的绿色区域（根据掩膜）复制到 redback 图像中。这样，绿色区域会显示在红色背景上，其他区域会被背景填充。

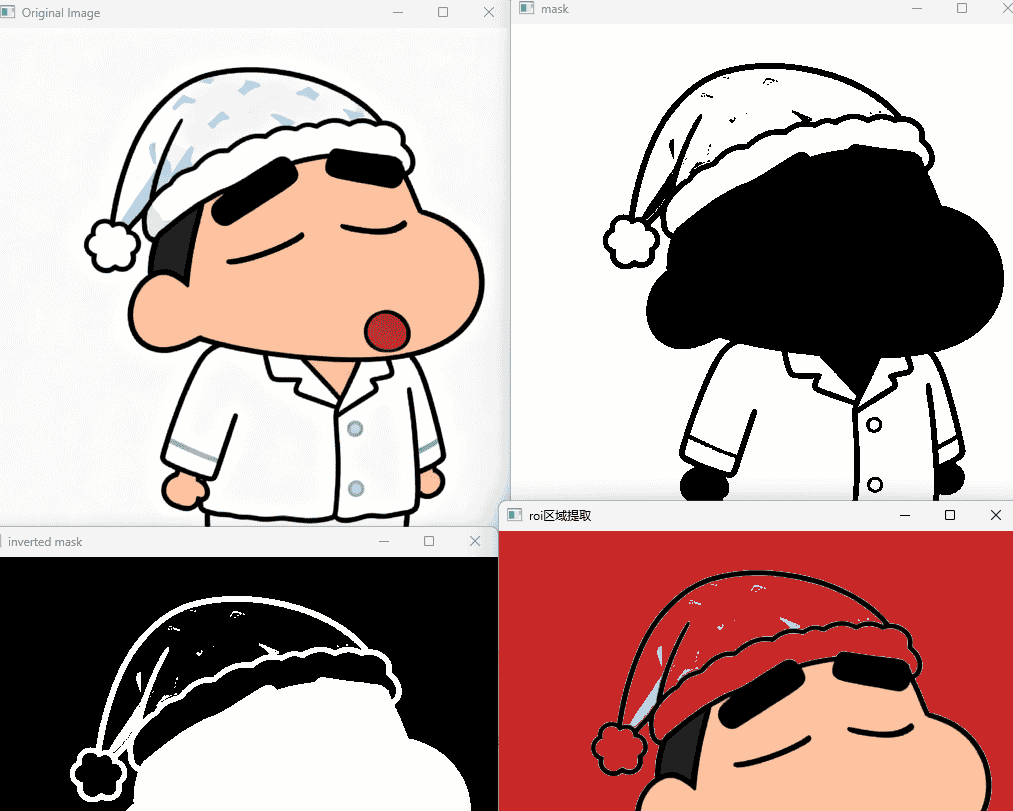

3. 演示（抠出白色区域替换为红色）



#include <opencv2/opencv.hpp>
#include <iostream>

using namespace cv;
using namespace std;

void inrange_demo(Mat& image) {
    // 将图像从BGR转换为HSV
    Mat hsv;
    cvtColor(image, hsv, COLOR_BGR2HSV);

    // 创建一个掩膜，提取白色背景区域（HSV范围内白色背景）
    Mat mask;
    inRange(hsv, Scalar(0, 0, 200), Scalar(180, 60, 255), mask);  // 过滤掉白色背景部分

    // 显示掩膜图像，白色部分是背景
    imshow("mask", mask);

    // 创建一个与输入图像相同大小的背景图像，这里我们用一个新的颜色来替换背景
    Mat redback = Mat::zeros(image.size(), image.type());
    redback = Scalar(40, 40, 200);  // 红色背景，替换掉原图中的白色背景

    // 使用bitwise_not反转掩膜，得到前景部分
    bitwise_not(mask, mask);
    imshow("inverted mask", mask);

    // 将原图复制到红色背景上（前景提取并粘贴到新的背景上）
    image.copyTo(redback, mask);

    // 显示前景提取后的图像
    imshow("roi区域提取", redback);
}

int main() {
    // 加载图像
    Mat image = imread("C:UserszzzzzmPictureslxxx.png");
    if (image.empty()) {
        cout << "无法加载图像！" << endl;
        return -1;
    }

    // 显示原始图像
    imshow("Original Image", image);

    // 调用inrange_demo进行背景替换
    inrange_demo(image);

    waitKey(0);
    destroyAllWindows();
    return 0;
}
