CAD命令之面域

今天我们讲一个CAD中比较常用的命令——面域

这个面域到底是干嘛的，许多同学有点懵，一方面觉得面域好像也没啥用，说封闭图形吧，块也能做到，有时候多段线也能封闭，像矩形/圆/椭圆/正多边形……他们本身就是封闭的一个体，为啥还要搞面域？这不是多此一举吗？

请看一下这个情景，我们好好体会一下面域这个命令：

我们要把这个矩形跟旁边的圆相交的部分提取出来并计算它的面积。

这个时候我们要分别对矩形、圆进行面域，然后通过布尔运算（交集、并集、差集）得到二者相交的部分。

然后就得到了这个交集的部分，它是一个月牙形状

你选择的时候它是一个面，相当于一个整体

当我们框选这个面域的图形是，面积、周长会自动计算出来。

反观旁边这个封闭的四边形，框选后并没有出现周长、面积的提示。

所以面域还是有用的，它是实现布尔运算的前提，不管你的图形是不是封闭的，是不是一体的（矩形、圆本身就是封闭的一个整体图元，它们如果不经过面域照样是不能进行布尔运算的）

实则面域还是CAD三维建模的基石，只有经过面域的封闭图元才能进行拉伸操作：

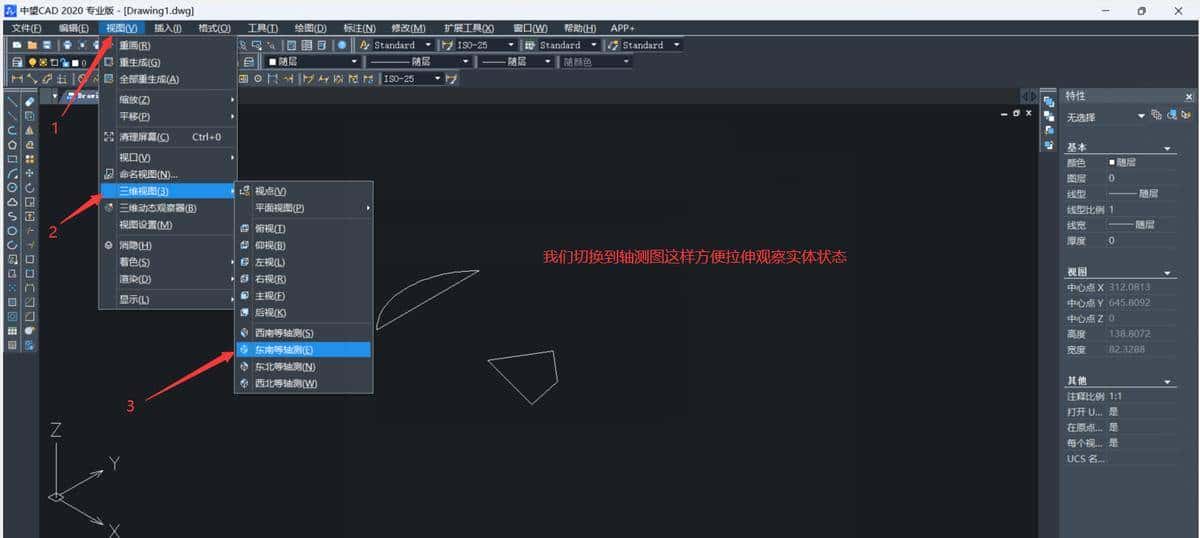

我们把视图切换到轴测图如下

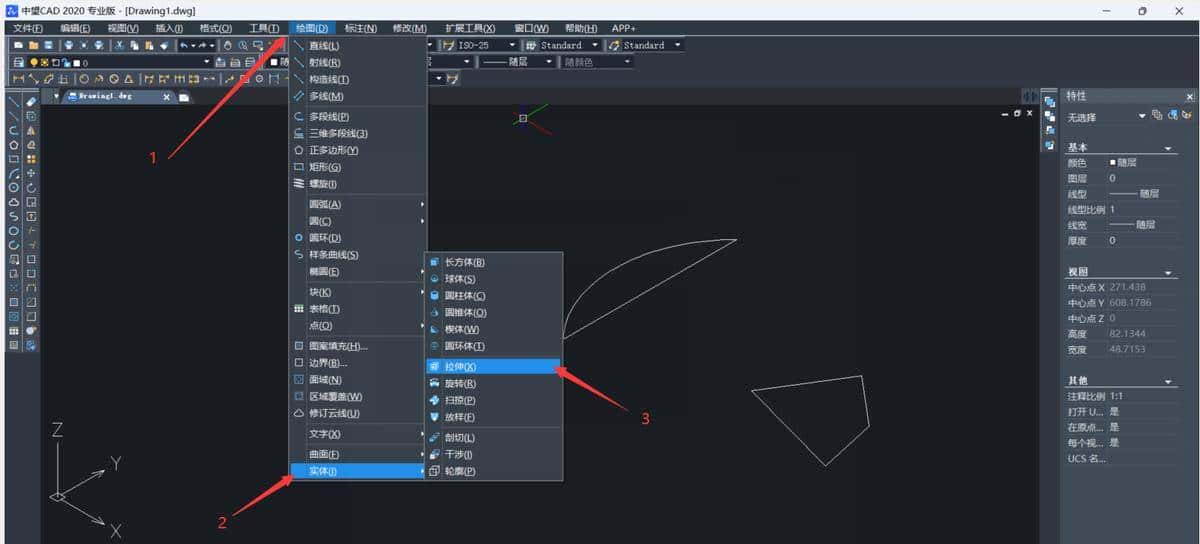

我们进入拉伸实体命令

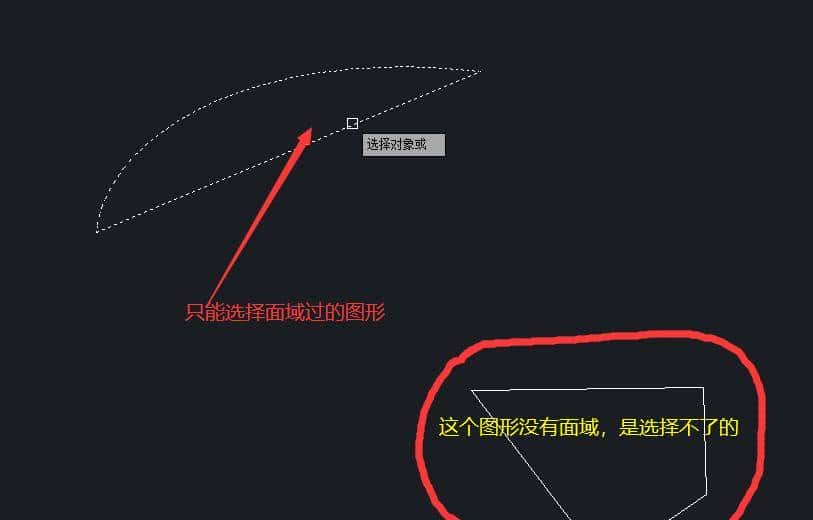

这个时候拉伸只认面域过的图形，未经面域的图形它是选不中的。即：不面域不可拉伸！

输入拉伸高度即可拉伸

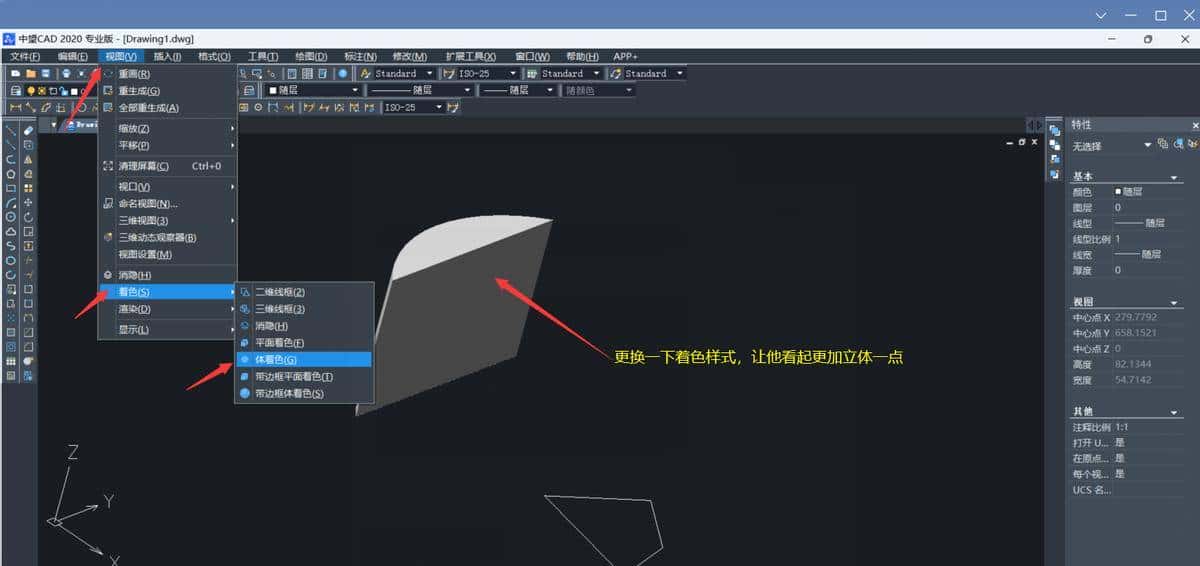

换一个视觉显示样式：

同样地，我在这个面上画了一个圆，然后经过面域、拉伸得到一个圆柱体。

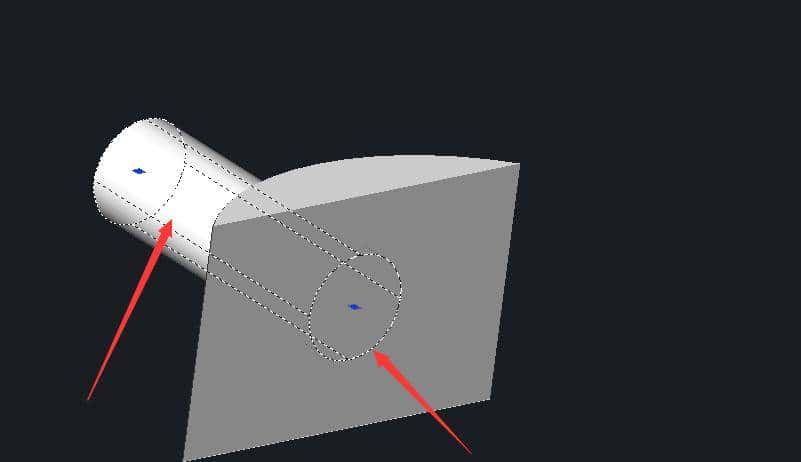

然后我就可以操作了，利用布尔运算在月牙体中挖去这个刚刚拉伸的圆柱体，实现开孔的目的。

我们得到了这样一个图形，CAD也是可以画三维的，不过我不提议大家去学CAD的三维建模，由于没有其他三维软件那么方便，比Creo还麻烦，实际上AutoCAD公司自己有它的三维设计软件Inventor，它画三维比CAD方便许多。而且能够实现与CAD的无缝对接，我们没有必要去研究学习CAD的三维了。

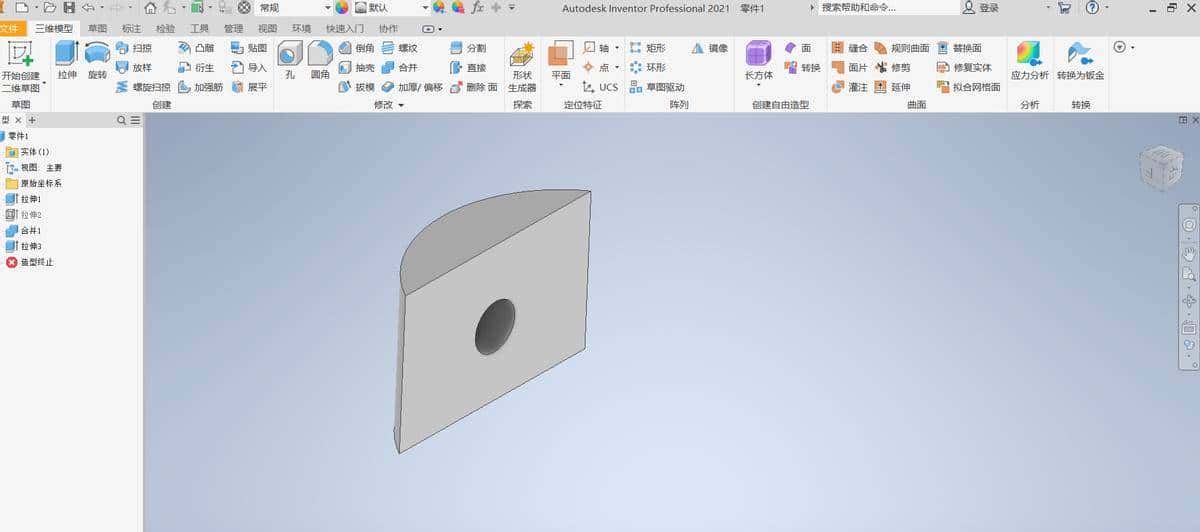

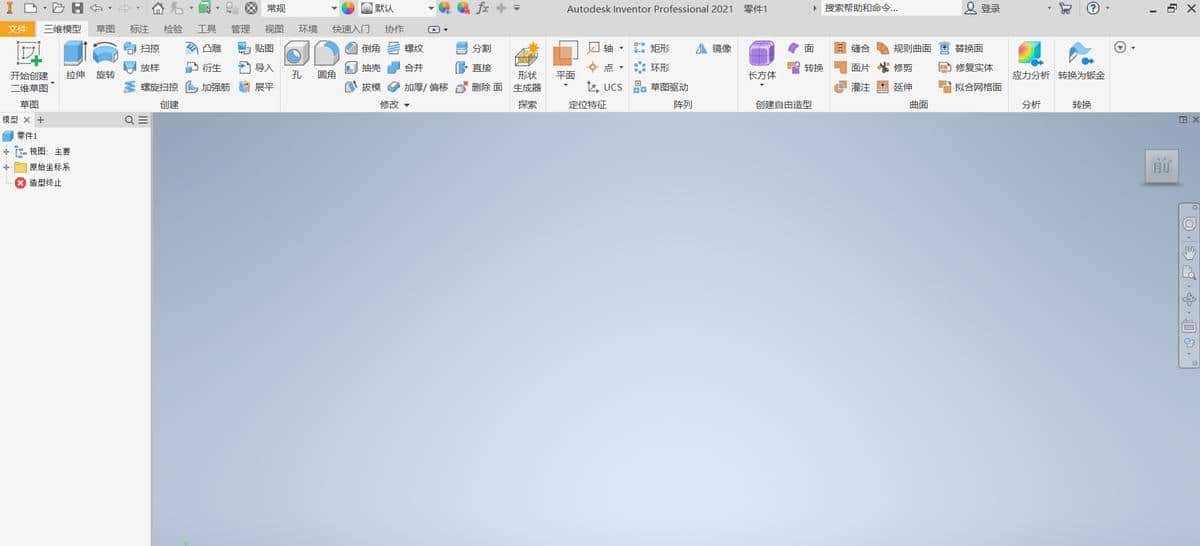

这是Inventor的界面：

用Iventor三下五除二就画出来了，你用SolidWorks、CREO、UG、CATIA……都是很快就画出来这个三维图，所以真的没有必要去研究CAD的三维建模了，用其平面功能已经够我们使用了。

总结一下，今天我们讲的面域是实现布尔运算的前提，也是CAD三维建模的拉伸唯一认可的身份证，没有面域禁止拉伸。
