避开90%新手误区！视频监控系统基础必修课

视频监控系统是安防领域的核心技术之一，涉及硬件、软件、网络和存储等多个方面。

一、系统核心组成

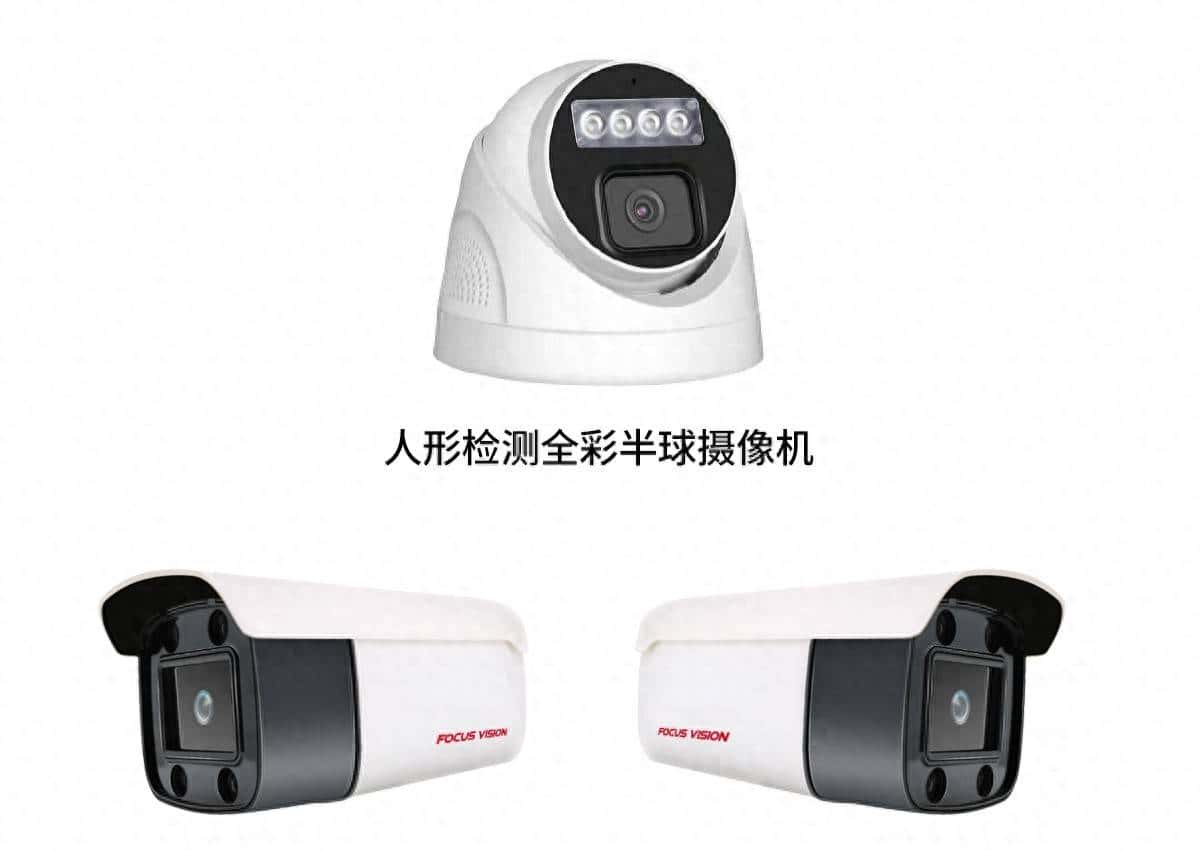

（1）前端设备

• 焦距：定焦（2.8mm/4mm）与变焦（如3.6-12mm），影响监控范围。
• 补光灯：红外、白光、激光（远距离场景）。
• 类型：枪机、球机（PTZ）、半球、云台、鱼眼、热成像等。
• 分辨率：720P、1080P（200万像素）、4K（800万像素）。
• 功能：日夜切换（IR-CUT）、宽动态（WDR）、智能分析（人形/车牌识别）。
• 摄像头（IPC）
• 镜头与补光

（2）传输设备

• Wi-Fi（短距离）、4G/5G（移动监控）、微波（点对点远距离）。
• 网线：超五类/六类（PoE供电，100米内）。
• 光纤：单模（长距离）与多模（短距离），需搭配光模块或光纤收发器。
• 有线传输
• 无线传输

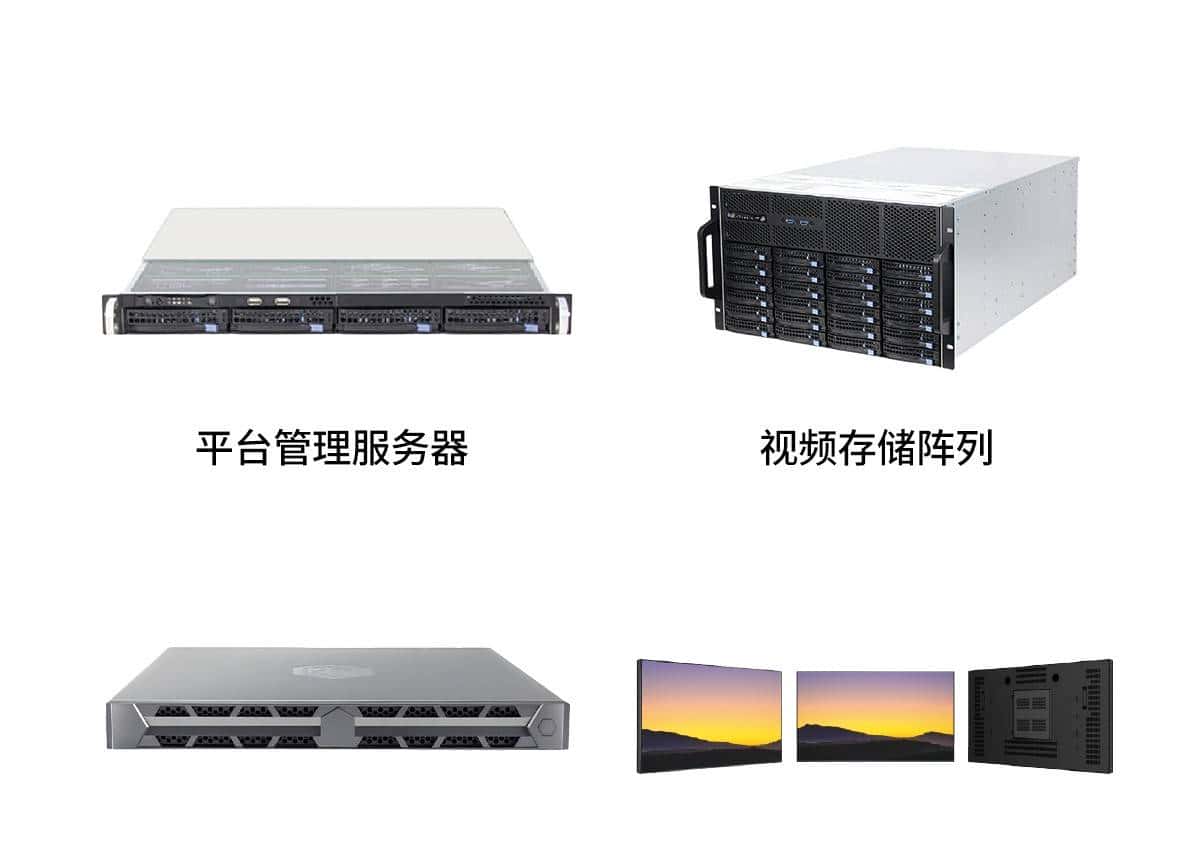

（3）存储设备

• 支持视频直存，适用于大规模聚焦存储。
• 支持IPC接入，本地存储，一般搭配硬盘（HDD）。
• NVR（网络视频录像机）
• CVR（中心存储服务器）
• 云存储：通过公网或专网上传至云端（如阿里云OSS）。

（4）管理与显示设备

• 视频管理平台（VMS）：如海康iVMS、大华DSS。
• 解码器与显示：解码上墙（电视墙）、拼接屏。

二、关键技术参数

（1）码率与带宽

• 码率公式：分辨率 × 帧率 × 编码效率（H.264/H.265）。
• 示例：1080P@25fps（H.265码率约2Mbps，H.264约4Mbps）。
• 带宽规划：需思考并发视频流数量（如10路1080P需20Mbps上行带宽）。

（2）存储计算

• 单路存储量 = 码率（Mbps） × 时间（秒） ÷ 8 ÷ 1024（单位：GB）。
• 示例：1路4Mbps摄像头存储30天：
  4 × 3600秒 × 24 × 30 ÷ 8 ÷ 1024 ≈ 1284GB。

（3）网络协议

• RTSP：实时流传输协议（默认端口554）。
• ONVIF：设备互联标准（兼容不同品牌）。
• GB/T28181：国标协议（政府/公安系统强制要求）。

三、典型组网架构

（1）小型场景（如商铺）

• 拓扑：IPC → PoE交换机 → NVR → 显示器。
• 特点：本地化部署，无公网访问需求。

（2）中大型场景（园区/企业）

• 拓扑：IPC → 接入交换机 → 核心交换机 → CVR/VMS平台 → 解码上墙。
• 关键点：VLAN划分、QoS保障视频流优先级、NAT穿透（外网访问）。

（3）云边协同架构

• 边缘端：IPC + 智能分析盒子（人脸识别/行为分析）。
• 云端：视频存储、大数据分析、多分支统一管理。

四、常见问题与解决方案

（1）画面卡顿/延迟

• 缘由：带宽不足、交换机性能瓶颈、编码参数过高。
• 排查：Ping测试、抓包分析（丢包/重传）、降低分辨率/帧率。

（2）设备无法上线

• 检查IP冲突、ONVIF协议兼容性、防火墙策略（端口开放）。

（3）夜间图像模糊

• 优化补光（调整红外灯角度）、开启WDR、更换低照度摄像头。

五、行业标准与法规

（1）安防标准

• 摄像机防护等级：IP66（防尘防水）、IK10（防暴）。
• 存储时长要求：重点区域（如银行）需保留90天以上。

（2）隐私保护

• 公共区域需避免侵犯隐私（如住宅窗户、更衣室）。
• 欧盟GDPR、中国《个人信息保护法》相关条款。

六、扩展技能（网络工程师方向）

（1）网络规划

• VLAN隔离监控流量、配置QoS优先级（DSCP标记）。
• 组播优化（减少带宽占用）。

（2）安全加固

• 摄像头固件升级（漏洞修复）、禁用默认密码、限制外网访问。

（3）与IT系统集成

• 对接门禁系统、消防报警、AI分析平台（如周界入侵检测）。

七、学习资源推荐

• 厂商认证：海康威视HCSA、大华认证工程师。
• 书籍：《安防视频监控实用技术》《网络视频监控技术》。
• 实验工具：使用ONVIF Device Manager测试设备协议兼容性。
