分立元器件OTL功率放大器中输出电容电路

OTL是英文Output TransformerLess的简写，意思是无输出变压器。前面介绍的功率放大器要设输出耦合变压器，OTL功率放大器就是没有输出耦合变压器的功率放大器。

图3-38所示是OTL功率放大器输出端耦合电容电路。VT1和VT2是OTL功率放大器输出管，C1是输出端耦合电容，BL1是扬声器。

1.输出端耦合电容C1的两个作用

(1)隔直通交作用

C1将功放放大器输出端的交流信号耦合到扬声器BL1中，同时将输出端的直流电压与扬声器隔离。扬声器的直流电阻很小，没有C1输出端将直流短路。

(2)负半周放大管电源作用

VT2进入导通、放大状态时，C1作为VT2的直流电源之用。

2.输出端耦合电容的充电过程

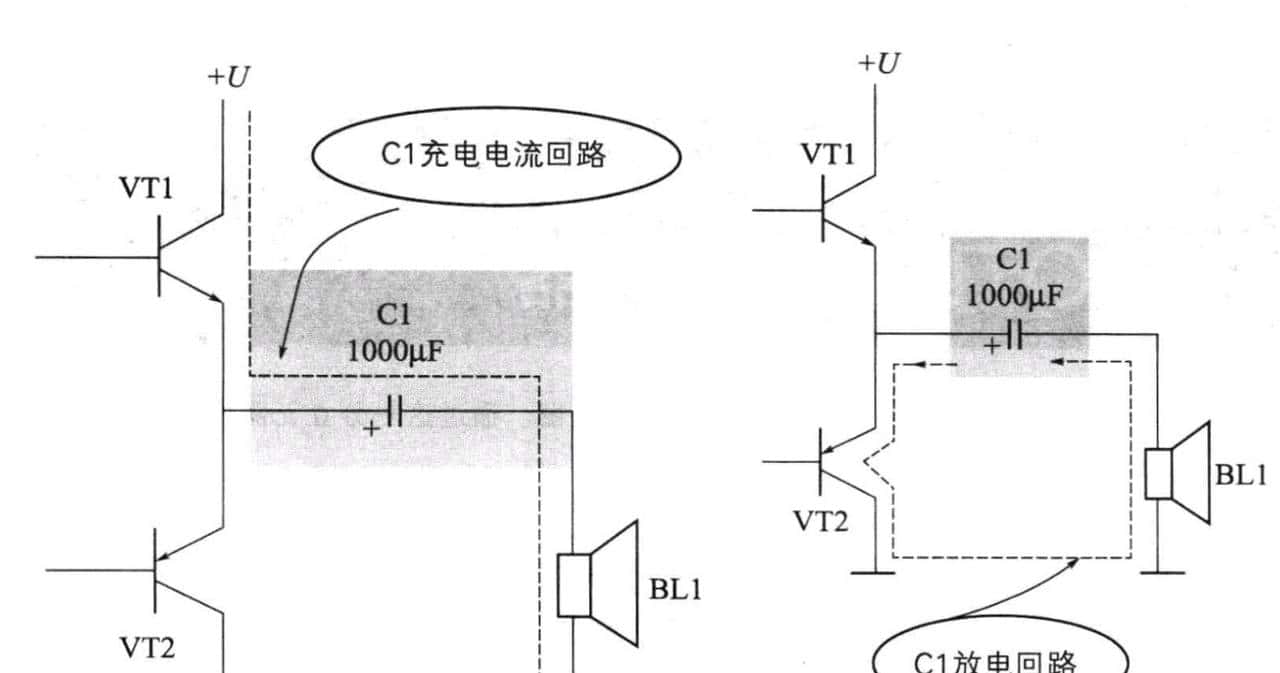

如图3-39所示，通电后，直流工作电压+U对电容C1充电电流回路是:直流工作电压十U→VT1集电极→VT1发射极(VT1已在静态偏置电压下导通)→C1正极→ C1负极→BL1(直流电阻很小)→地线。很快电容C1充电完毕，C1中无电流流过，扬声器BL1中也没有直流电流流过。

静态时OTL功率放大器输出端直流电压等于+U的一半。

电容C1一端接输出端，另一端通过扬声器BL1接地，根据电容充电特性可知，静态时在Cl上充到+U一半大小的直流电压，极性为左正右负，即C1两端的直流电压就是输出端的直流电压。

3.输出端耦合电容的电源作用(1)+U无法对VT2供电

VT2进入导通、放大状态时，VT1截止(推挽放大器中一只三极管导通，另一只截止)，VT1集电极与发射极之间相当于开路，直流工作+U不能通过VT1加到VT2发射极，在此期间直流电压+U不对VT2供电。 (2)输出耦合电容上电压是VT2电源静态时，电容C1上已经充到左正右负的电压， 其值为+U的一半。

VT2导通、放大期间， C1上电压供电就是C1的放电过程，如图3-40所示，其放电电流回路是:C1正极→VT2发射极→VT2集电极→地端→BL1→C1负极，构成回路。

(3)负半周信号放大过程分析

C1放电过程中，它的放电电流大小受VT2基极上所加信号控制，所以C1放电电流变化的规律为负半周信号电流的变化规律。

(4)输出端耦合电容容量要足够大

为了改善放大器的低频特性和能够为VT2提供充足的电能，要求输出端耦合电容容量很大，在音频放大器中C1一般取470~1000puF, 输出功率愈大，输出端耦合电容容量要求愈大。
